W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Nemo z lat: 2008, 2009.

Citroën Nemo to model samochodu dostawczego typu mikrovan, który został wprowadzony na rynek w 2008 roku. Jest to niewielki, kompaktowy pojazd, który został zaprojektowany głównie z myślą o miejskich i podmiejskich zastosowaniach.

Citroën Nemo charakteryzuje się praktycznym i funkcjonalnym wnętrzem, które oferuje odpowiednią przestrzeń ładunkową w stosunku do swojej kompaktowej wielkości. Model ten ma niewielkie wymiary zewnętrzne, co ułatwia manewrowanie i parkowanie w zatłoczonych miejskich obszarach.

Nemo oferuje różne warianty konfiguracji, w tym wersję furgon z jednym lub dwoma rzędami siedzeń oraz wersję kombivan z większą liczbą miejsc dla pasażerów. W zależności od wersji, Nemo może pomieścić od 2 do 5 osób.

Pod względem wyposażenia i technologii, Citroën Nemo oferuje podstawowe funkcje i systemy, takie jak elektryczne sterowanie szyb, centralny zamek, system audio, klimatyzację, a także systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne.

Podsumowując, Citroën Nemo to kompaktowy samochód dostawczy, który zapewnia praktyczne rozwiązania dla potrzeb transportu miejskiego i podmiejskiego. Jego niewielkie rozmiary, ekonomiczny silnik i funkcjonalne wnętrze czynią go atrakcyjnym wyborem dla przedsiębiorców i firm potrzebujących kompaktowego pojazdu dostawczego do codziennych zadań.

Zobacz także:  Citroën Berlingo II (2008-2018) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

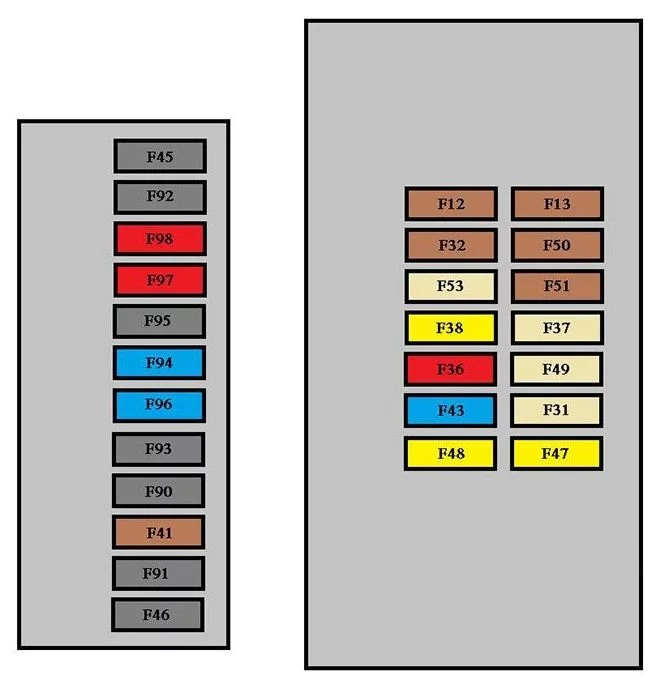

Skrzynka bezpieczników na desce rozdzielczej

Aby uzyskać dostęp do bezpieczników deski rozdzielczej, wykręć 2 śruby za pomocą kluczyka zapłonu i przechyl obudowę.

Citroën Nemo (2008-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F12 7,5 A Zasilanie prawego światła mijania
F13 7,5 A Zasilanie reflektorów lewych świateł mijania;

Regulacja wysokości reflektorów.

F31 5 A Przełącznik zasilania jednostki sterującej silnika
F32 7,5 A Lampka przednia;

Przednia lampka sufitowa;

Tylna lampka sufitowa.

F36 10 A Sprzęt audio;

Przygotowanie do telefonu komórkowego;

Panel sterowania klimatyzacją;

Gniazdo diagnostyczne EODB.

F37 5 A Światło hamowania;

Tablica przyrządów.

F38 20 A Ryglowanie drzwi
F43 15 A Pompa wycieraczek
F47 20 A Zasilanie silnika elektrycznego szyby kierowcy
F48 20 A Zasilanie silnika elektrycznego szyby pasażera
F49 5 A Sterownik wspomagania parkowania;

Włącznik oświetlenia tylnego;

Elektryczne lusterka zewnętrzne.

F50 7,5 A Jednostka sterująca poduszkami powietrznymi
F51 5 A Włącznik pedału hamulca;

Włącznik pedału sprzęgła.

F53 5 A Tablica przyrządów;

Tylne światła przeciwmgielne.

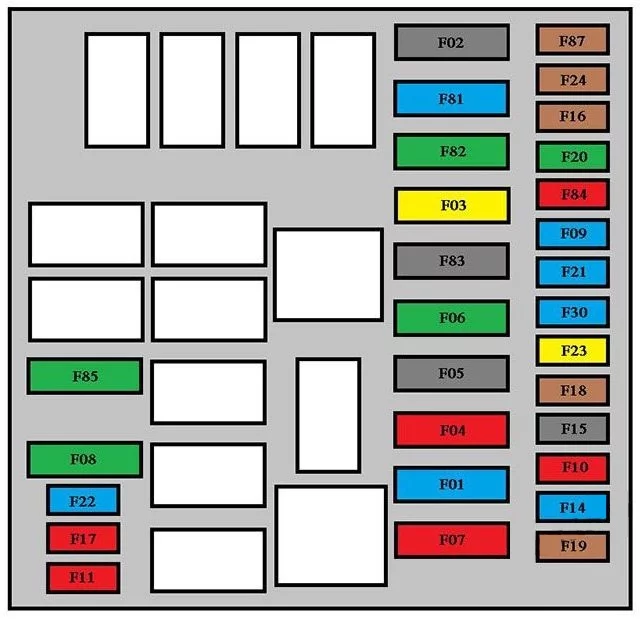

Skrzynka bezpieczników w komorze silnika

Aby uzyskać dostęp do bezpieczników w komorze silnika, wyjmij złącze lewego przedniego reflektora, a następnie odepnij pokrywę skrzynki bezpieczników.

Citroën Nemo (2008-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 60 A Jednostka sterująca
F03 20 A Zasilanie rozrusznika
F04 40 A Zasilanie pompy bloku hydraulicznego ABS
F06 30 A Sterowanie zespołem wentylatora z jedną prędkością
F07 40 A Sterowanie zespołem wentylatora o dużej prędkości
F08 30 A Pompa klimatyzatora
F10 10 A Klakson
F11 10 A Zasilanie wtórnego ładowania zarządzania silnikiem
F14 15 A Reflektory świateł drogowych
F 16 7,5 A Sterownik silnika;

Sterownik elektronicznego układu skrzyni biegów.

F17 15 A Zasilanie cewki zapłonowej, wtryskiwaczy, centralki sterowania silnikiem
F18 7,5 A Jednostka sterująca silnikiem (1,4 HDi)
F19 7,5 A Sprężarka klimatyzacji
F20 30 A Zasilanie podgrzewanej tylnej szyby;

Elektryczne lusterka zewnętrzne.

F21 15 A Zarządzanie silnikiem 1.4 benzyna, cewka przekaźnika T09 (HDi)
F22 20 A Sterownik silnika (1,4 HDi), pompa benzynowa
F23 20 A Zasilanie zaworów elektromagnetycznych bloku hydraulicznego ABS
F24 7,5 A ABS
F30 15 A Światła przeciwmgielne
F81 60 A Jednostka podgrzewania wstępnego
F82 30 A Pompa elektronicznego układu skrzyni biegów;

Zasilanie elektronicznego układu skrzyni biegów.

F84 10 A Elektroniczna jednostka sterująca i zawory układu skrzyni biegów
F85 30 A Zapalniczka -12 V gniazdo akcesoriów
F87 7,5 A Światła cofania;

Czujnik wody w oleju napędowym.
