Citroën Nemo (2010-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Nemo z lat: 2010, 2011, 2012, 2013, 2014, 2015. Citroën Nemo to model samochodu dostawczego, który został wprowadzony na rynek w 2008 roku. Jest to kompaktowy van, który cechuje się komfortem, funkcjonalnością i oszczędnością. Citroën Nemo został zaprojektowany z myślą o łatwym […]

05/18/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Nemo z lat: 2010, 2011, 2012, 2013, 2014, 2015.

Citroën Nemo to model samochodu dostawczego, który został wprowadzony na rynek w 2008 roku. Jest to kompaktowy van, który cechuje się komfortem, funkcjonalnością i oszczędnością.

Citroën Nemo został zaprojektowany z myślą o łatwym manewrowaniu w mieście i zapewnieniu maksymalnej pojemności ładunkowej. Posiada kompaktowe wymiary, które umożliwiają łatwe parkowanie nawet na ciasnych uliczkach. Wnętrze pojazdu zostało zaprojektowane w taki sposób, aby zapewnić wygodę i funkcjonalność zarówno kierowcy, jak i pasażerom.

Pojazd oferuje elastyczne rozwiązania przestrzenne, takie jak składane siedzenia, regulowane nadwozie i różne opcje konfiguracji ładowni, co pozwala na dostosowanie go do różnych potrzeb transportowych. Nemo może pomieścić do dwóch pasażerów i oferuje pojemność ładunkową zależną od konfiguracji pojazdu.

W zakresie oszczędności paliwa, Citroën Nemo jest wyposażony w silniki wysokoprężne, które są zoptymalizowane pod kątem efektywności i niskiej emisji CO2. Dzięki temu, jest to ekonomiczna opcja dla przedsiębiorców i firm transportowych, którzy szukają oszczędności w eksploatacji pojazdu.

Pod względem bezpieczeństwa, Citroën Nemo jest wyposażony w podstawowe systemy, takie jak systemy wspomagania hamowania, system kontroli trakcji oraz systemy poduszek powietrznych. Mimo że nie oferuje zaawansowanych systemów bezpieczeństwa dostępnych w niektórych większych pojazdach, to jednak zapewnia podstawowy poziom bezpieczeństwa dla codziennej jazdy.

Zobacz także:  Citroën C4 Picasso II (2013-2015) - schematy bezpieczników i przekaźników

Podsumowując, Citroën Nemo to kompaktowy samochód dostawczy, który jest ceniony za swoją funkcjonalność, oszczędność i łatwość manewrowania w mieście. Jest to popularny wybór dla przedsiębiorców, którzy potrzebują pojazdu do dostarczania towarów w miejskich obszarach. Mimo że nie oferuje takiej przestrzeni ładunkowej jak większe vany dostawcze, to nadal stanowi praktyczną i ekonomiczną opcję dla małych przedsiębiorstw i użytkowników indywidualnych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

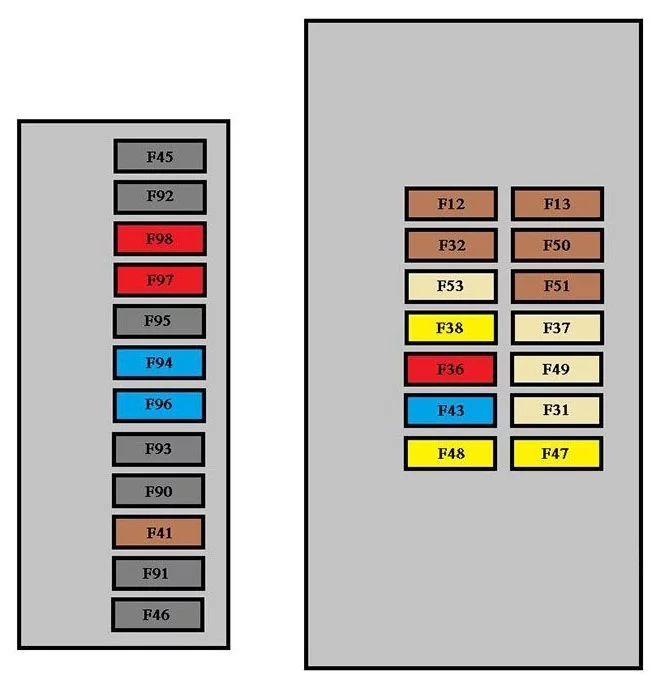

Skrzynka bezpieczników na desce rozdzielczej

Aby uzyskać dostęp do bezpieczników deski rozdzielczej, wykręć 2 śruby za pomocą kluczyka zapłonu i przechyl obudowę.

Citroën Nemo (2010-2015) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F12 7,5 A Zasilanie prawego światła mijania
F13 7,5 A Zasilanie lewego światła mijania;

Regulator wysokości reflektora.

F31 5 A Przełącznik zasilania sterownika silnika
F32 7,5 A Lampa przednia;

Przednia lampka oświetlenia wnętrza;

Tylna lampka oświetlenia wnętrza.

F36 10 A System audio;

Przygotowanie do telefonu komórkowego;

Panel sterowania klimatyzacją;

Gniazdo diagnostyczne EODB.

F37 5 A Lampka hamowania;

Tablica przyrządów.

F38 20 A Blokowanie drzwi
F43 15 A Pompa do spryskiwaczy
F47 20 A Zasilanie silnika szyby kierowcy
F48 20 A Zasilanie silnika elektrycznego

podnośnika szyby pasażera.

F49 5 A Sterownik czujników parkowania;

Włącznik oświetlenia tylnego;

Elektryczne lusterka boczne;

Jednostka sterująca alarmem wolumetrycznym.

F50 7,5 A Jednostka sterująca poduszkami powietrznymi
F51 7,5 A Włącznik pedał hamulca;

Włącznik pedał sprzęgła;

Sterowanie lusterkami bocznymi;

Centralny system Bluetooth.

F53 5 A Tablica przyrządów;

Tylne światła przeciwmgłowe.

F41 7,5 A Odparowywanie lusterek zewnętrznych
F94 15 A Zapalniczka
F96 15 A Gniazdo akcesoriów 12 V.
F97 10 A Podgrzewane siedzenie po stronie kierowcy.
F98 10 A podgrzewane siedzenie od strony pasażera.

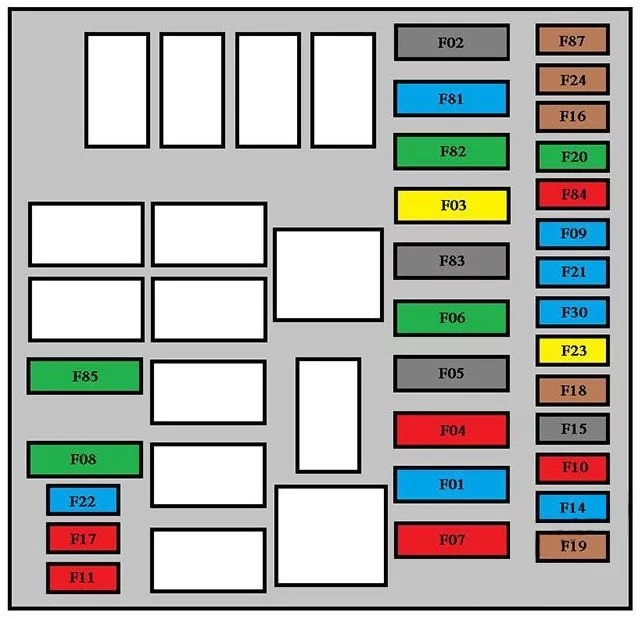

Skrzynka bezpieczników w komorze silnika

Aby uzyskać dostęp do bezpieczników w komorze silnika, wyjmij złącze lewego przedniego reflektora, a następnie odepnij pokrywę skrzynki bezpieczników.

Citroën Nemo (2010-2015) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F01 60 A Jednostka sterująca
F02 40 A Wentylator przedziału pasażerskiego.
F03 20 A Zasilanie rozrusznika
F04 40 A Zasilanie pompy bloku hydraulicznego ABS
F06 30 A Sterowanie wentylatorem chłodzącym

z jedną prędkością.

F07 40 A Sterowanie wentylatorem chłodzącym

o dużej prędkości.

F08 30 A Sprężarka klimatyzacji
F09 15 A Szelki do haka holowniczego.
F10 10 A Klakson
F11 10 A Dodatkowe zasilanie obciążenia

układu sterowania silnikiem

F14 15 A Reflektory świateł drogowych
F15 15 A Gniazdo akcesoriów 12 V.
F 16 7,5 A Sterownik silnika –

elektroniczna skrzynia biegów i

cewka przekaźnika dźwigni zmiany biegów – T20

F17 15 A Zasilanie cewki zapłonowej;

Wtryskiwacze;

Sterownik silnika (1.3 HDi).

F18 7,5 A Sterownik silnika (1,3 HDi);

Cewka przekaźnika T09.

F19 7,5 A Sprężarka klimatyzacji
F20 30 A Zasilanie ogrzewanej tylnej szyby;

Elektryczne elementy grzejne lusterek bocznych.

F21 15 A Pompa paliwa (benzyna 1.4 i 1.3 HDi)
F22 20 A Jednostka sterująca silnika (1.3 HDi)
F23 20 A Zasilanie elektrozaworów bloków

hydraulicznych ABS.

F24 7,5 A ABS
F30 15 A Światła przeciwmgielne
F81 60 A Jednostka nagrzewania wstępnego (1,3 HDi)
F82 30 A Pompa elektroniczna skrzyni biegów;

Zasilanie elektronicznej skrzyni biegów.

F84 10 A Elektroniczna jednostka sterująca

skrzynią biegów i elektrozawory.

F85 30 A Zapalniczka;

Gniazdo akcesoriów 12 V.

F87 7,5 A Światła cofania;

Czujnik obecności wody w oleju napędowym;

Czujnik przepływu powietrza;

Cewki przekaźników T02, T05, T14, T17 i T19

(oprócz 1,3 HDi)

F87 5 A Lampy cofania;

Czujnik obecności wody w oleju napędowym;

Czujnik przepływu powietrza;

Cewki przekaźników T02, To5, T14, T17 i T19;

Czujnik stanu naładowania akumulatora

(oprócz 1,3 HDi).
