W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera Sebring z lat: 2001, 2002, 2003, 2004, 2005, 2006.

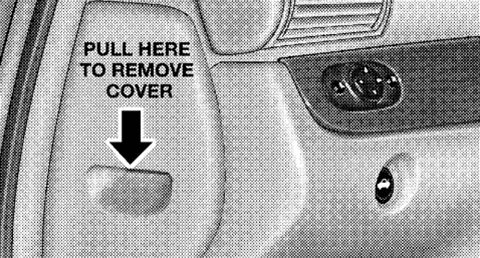

Panel dostępu do bezpieczników znajduje się za pokrywą końcową po lewej stronie tablicy rozdzielczej. Aby zdjąć panel, wyciągnij go, jak pokazano.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Silnik dmuchawy (MTC), Moduł mocy silnika dmuchawy (ATC) |
| 2 | 10 | Światła drogowe, prawy reflektor (USA), moduł świateł do jazdy dziennej (USA), prawy moduł Lavalier (eksport) |
| 3 | 10 | Światła drogowe, lewy reflektor (USA), lewy moduł Lavalier (eksport) |
| 4 | 15 | ABS, przełącznik świateł cofania (M/T), czujnik zasięgu skrzyni biegów (A/T), moduł świateł do jazdy dziennej, przełącznik blokady drzwi kierowcy/pasażera, przełącznik zasilania lusterek, elektromagnes blokady zmiany biegów hamulca, głowica automatycznej kontroli temperatury (ATC ), kompas / minikomputer podróżny |
| 5 | 10 | Złącze łącza danych, lampa kopułkowa, przełącznik zasilania lusterka, przełącznik blokady drzwi kierowcy/pasażera, przełącznik blokady cylindra kierowcy/pasażera (VTSS), moduł kontroli nadwozia, lampa w schowku na rękawiczki, radio, głowica automatycznej regulacji temperatury (ATC), kompas / mini – Komputer pokładowy, lampa bagażnika, antena zasilająca (eksport), tylna lampa podłogowa, sufitowa mapa/lampa grzewcza, lewa/prawa lampka toaletowa |
| 6 | 10 | Podgrzewane lustro, sterowanie ogrzewaniem klimatyzacji |
| 7 | 20 | Przełącznik wielofunkcyjny (przełącznik reflektorów (przełącznik poziomowania reflektorów (eksport), moduł sterowania nadwozia, lampka sygnalizacyjna postoju/kierunku (USA), lewy/prawy moduł Lavalier (eksport), tylna/stop/boczna lampa obrysowa/kierunkowskaz, lampa licencyjna) ), zestaw wskaźników |
| 8 | 20 | Przekaźnik klaksonu, wzmacniacz audio |
| 9 | 15 | Silniki zamków zasilania (moduł kontroli nadwozia) |
| 10 | 20 | Moduł świateł do jazdy dziennej, przełącznik wielofunkcyjny (eksport) |
| 11 | 10 | Moduł sterowania skrzyni biegów, moduł sterowania nadwozia, przełącznik Autostick, przełącznik podgrzewanego siedzenia (eksport), zestaw wskaźników, sterowanie ogrzewaniem klimatyzacji, złącze łącza danych |
| 12 | 10 | Światła mijania, moduł świateł do jazdy dziennej, lewy reflektor (USA), lewy moduł Lavalier (eksport) |
| 13 | 20 | Światła mijania, przełącznik wielofunkcyjny (światło przeciwmgielne, zestaw wskaźników), prawy reflektor (USA), prawy moduł Lavalier (eksport) |
| 14 | 10 | Radio |
| 15 | 10 | Przełącznik wielofunkcyjny, przekaźnik wycieraczek przednich (wysoki/niski), przekaźnik odmgławiacza tylnej szyby, moduł sterujący nadwozia |
| 16 | 10 | Kontroler urządzeń przytrzymujących pasażerów (moduł sterowania poduszką powietrzną) |
| 17 | 10 | Sterownik urządzeń przytrzymujących pasażera (moduł sterowania poduszką powietrzną), moduł sterowania poduszką powietrzną z lewej/prawej strony bocznej |
| 18 | 20 | Przełącznik zasilania fotela |
| 19 | 30 | Przełącznik szyby, moduł sterujący szyberdachu, przekaźnik opuszczania szyby (kabriolet) |
| R1 | Opóźnienie reflektorów | |
| R2 | Klakson | |
| R3 | Odmgławiacz tylnej szyby | |

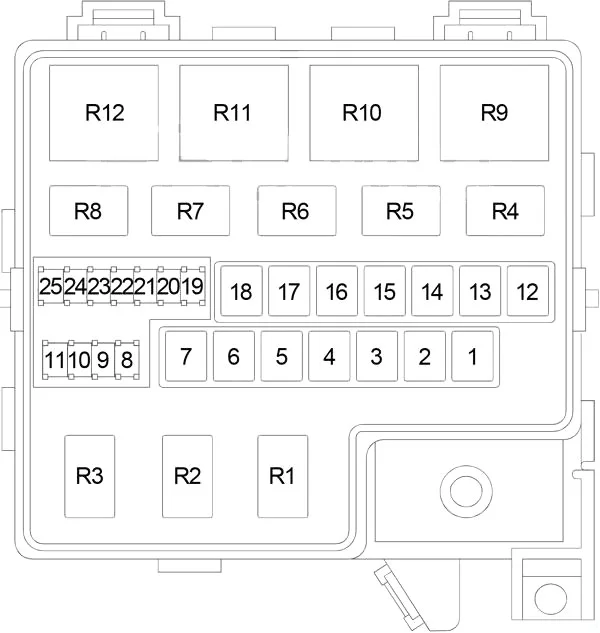

Power Distribution Center znajduje się w komorze silnika w pobliżu filtra powietrza.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40 | Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „1”, „4”, „16”, „19”) |
| 2 | 20 | Zapalniczka/Gniazdo Zasilania |
| 3 | 30 | Eksport: przekaźnik spryskiwaczy reflektorów |
| 4 | 40 | Przekaźnik opóźniający reflektor, przełącznik wielofunkcyjny, bezpiecznik (przedział pasażerski): „9”, „10”, „18” |
| 5 | – | – |
| 6 | 40 | Przekaźnik odmgławiacza tylnej szyby |
| 7 | 40 | 2.4L PZEV: Przekaźnik silnika pompy powietrza |
| 8 | 20 | Przekaźnik rozrusznika, przekaźnik pompy paliwa, wyłącznik zapłonu (blokada sprzęgła/wyłącznik podwyższenia poziomu (M/T), moduł sterowania skrzyni biegów (A/T), moduł kontroli nadwozia, bezpiecznik (przedział pasażerski): „14”, „15”, „17 ”, Bezpiecznik (komora silnika): „23”) |
| 9 | 20 | Przekaźnik sterujący skrzyni biegów, moduł sterujący skrzyni biegów, zespół elektromagnetyczny skrzyni biegów/przełącznik ciśnieniowy |
| 10 | 10 | Wyłącznik zapłonu (Bezpiecznik (Przedział Pasażerski): „11”), Moduł Immobilizera Klucza Sentry |
| 11 | 20 | Wyłącznik świateł stopu, bezpiecznik (przedział pasażerski): „5”, tylny przekaźnik świateł przeciwmgielnych |
| 12 | 40 | Przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik wentylatora chłodnicy (niska prędkość), przekaźnik wentylatora chłodnicy (wysoka prędkość) |
| 13 | 20 | Przekaźnik podgrzewanego siedzenia (podgrzewany moduł siedzenia kierowcy/pasażera ) |
| 14 | 30 | Przekaźnik automatycznego wyłączania (bezpieczniki: „24”, „25”), moduł sterujący układu napędowego |
| 15 | 40 | ABS |
| 16 | 40 | Bezpiecznik (przedział pasażerski): „7”, „8” |
| 17 | 40 | Cabrio: Przekaźniki doładowania/zasilania |
| 18 | 40 | Przekaźnik przedniej wycieraczki (wł./wył.) (przekaźnik przedniej wycieraczki (wysoka/niska prędkość)) |
| 19 | 20 | Cabrio: Moduł sterowania pasami bezpieczeństwa |
| 20 | 20 | Przełącznik wielofunkcyjny |
| 21 | – | – |
| 22 | 20 | ABS |
| 23 | 10 | Moduł immobilizera klucza Sentry, pompa wykrywania nieszczelności (USA), moduł sterowania zespołem napędowym, przekaźnik pompy paliwa, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora chłodnicy (niska prędkość), przekaźnik wentylatora chłodnicy (wysoka prędkość) |
| 20 | Moduł immobilizera klucza Sentry, pompa wykrywania nieszczelności (USA), moduł sterowania zespołem napędowym, przekaźnik pompy paliwa, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora chłodnicy (niska prędkość), przekaźnik wentylatora chłodnicy (wysoka prędkość) | |
| 24 | 20 | Wtryskiwacz paliwa, cewka zapłonowa, tłumik hałasu, zawór dostrajania kolektora (2,7 l) |
| 25 | 20 | Generator, elektromagnes EGR, czujnik tlenu, grzałka PCV (2,7 l) |
| R1 | Kontrola skrzyni biegów | |
| R2 | Rozrusznik | |
| R3 | Pompa paliwowa | |
| R4 | Wycieraczka przednia (wysoka/niska) | |
| R5 | Wycieraczka przednia (wł./wył.) | |
| R6 | Eksport: tylna lampa przeciwmgielna | |
| R7 | Sprzęgło sprężarki klimatyzacji | |
| R8 | Podgrzewane siedzenia | |
| R9 | Wentylator chłodnicy (niska prędkość) | |
| R10 | Wentylator chłodnicy (duża prędkość) | |
| R11 | Automatyczne wyłączanie | |
| R12 | Spryskiwacz reflektorów | |
