W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Volt z lat: 2011, 2012, 2013, 2014, 2015.
Skrzynka bezpieczników tablicy przyrządów nr 1 (po stronie kierowcy)
Znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
| Numer | Opis |
|---|---|
| F1 | Gniazdo zasilania — górna część pojemnika IP |
| F2 | Radio |
| F3 | Klaster instrumentów |
| F4 | Wyświetlacz informacyjno-rozrywkowy |
| F5 | Ogrzewanie, wentylacja i klimatyzacja / Zintegrowane przełączniki stosu centralnego |
| F6 | Poduszka powietrzna (moduł diagnostyczny wykrywania/moduł wykrywania pasażera) |
| F7 | 2011: Złącze łącza danych 1/złącze łącza danych 2 2012-2015: Złącze łącza danych, lewe (główne) |
| F8 | Pusty |
| F9 | 2011: Pusty 2012-2015: OnStar |
| F10 | Moduł kontroli nadwozia 1/Moduł kontroli nadwozia Elektronika/Bezkluczykowy system otwierania/zasilania/Centralna wysoko zamontowana lampa stopu/lampki tablicy rejestracyjnej/lewe światło do jazdy dziennej/lewe światła postojowe/sterowanie przekaźnikiem zwalniania włazu/sterowanie przekaźnikiem pompy spryskiwacza/lampki sygnalizacyjne przełącznika |
| F11 | Moduł sterowania nadwozia 4/lewy reflektor |
| F12 | Pusty |
| F13 | Pusty |
| F14 | Pusty |
| F15 | Gniazdo zasilania (wewnątrz konsoli podłogowej/tył konsoli podłogowej) |
| F 16 | Pusty |
| F17 | Pusty |
| F18 | Pusty |
| Przekaźniki | |
| R1 | Zachowany przekaźnik mocy akcesoriów do gniazd zasilania |
| R2 | Pusty |
| R3 | Pusty |
| R4 | Pusty |
| Diody | |
| DIODA | Pusty |

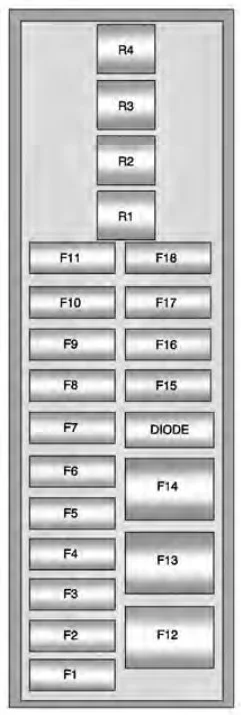

Skrzynka bezpieczników tablicy przyrządów nr 2 (strona pasażera)
Znajduje się po stronie pasażera na tablicy rozdzielczej, za pokrywą.
| Numer | Opis |
|---|---|
| F1 | Podświetlenie przełącznika na kierownicy |
| F2 | Pusty |
| F3 | Pusty |
| F4 | Moduł sterowania nadwozia 3/prawa lampa błyskowa |
| F5 | Moduł sterowania nadwozia 2/moduł sterowania nadwozia elektronika/lampka luku/prawa lampa do jazdy dziennej/blokada zmiany biegów/podświetlenie przełącznika |
| F6 | 2011-2013: Moduł kontroli nadwozia 5/ Przekaźnik sterowania mocą akcesoriów/Prawy przedni kierunkowskaz/Lewy tylny kierunkowskaz/Prawe światła postojowe/ RemotePRNDL
2014-2015: Pusty |
| F7 | Moduł sterowania nadwozia 6/światła mapy/światła grzecznościowe/lampa zapasowa |
| F8 | Moduł sterowania nadwozia 7/lewy przedni kierunkowskaz/prawy tylny stop i kierunkowskaz/sterowanie przekaźnikiem blokady zabezpieczającej przed dziećmi |
| F9 | Moduł sterowania nadwozia 8/zamki |
| F10 | 2011: OnStar 2012-2015: Złącze łącza danych, prawe (drugie) |
| F11 | Uniwersalny mechanizm otwierania drzwi garażowych (jeśli jest) |
| F12 | Silnik dmuchawy |
| F13 | Pusty |
| F14 | Pusty |
| F15 | Pusty |
| F 16 | Pusty |
| F17 | Pusty |
| F18 | Pusty |
| Przekaźniki | |
| R1 | Pusty |
| R2 | Pusty |
| R3 | Pusty |
| R4 | 2011: Pusty 2012-2015: Przekaźnik blokady dziecięcej |
| Diody | |
| DIODA | Pusty |

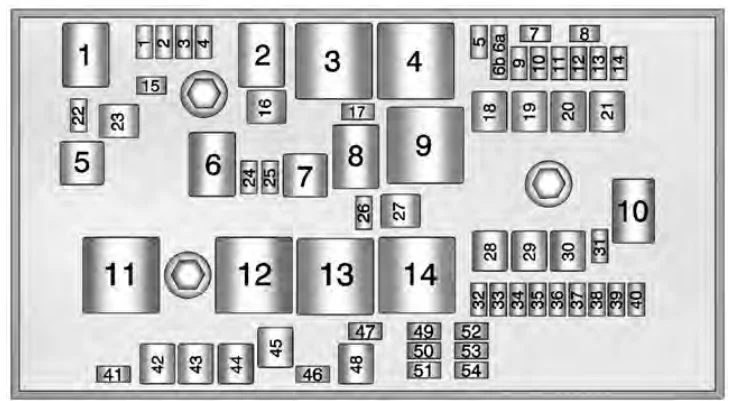

Skrzynka bezpieczników w komorze silnika
Znajduje się w komorze silnika po stronie kierowcy.
| Mini bezpieczniki | Opis |
|---|---|
| 1 | Moduł sterujący silnika — przełączana moc |
| 2 | Emisje |
| 3 | Nieużywany |
| 4 | Cewki zapłonowe/wtryskiwacze |
| 5 | Nieużywany |
| 6a | Pusty |
| 6b | Pusty |
| 7 | Pusty |
| 8 | Pusty |
| 9 | Podgrzewane lusterka |
| 10 | Moduł sterowania klimatyzacją |
| 11 | Moduł falownika mocy trakcyjnej — akumulator |
| 12 | 2011: Pompa i zawór nagrzewnicy kabiny 2012-2015: Nieużywane |
| 13 | 2011: Nieużywane 2012-2015: Pompa i zawór nagrzewnicy kabiny |
| 14 | Nieużywany |
| 15 | Moduł falownika mocy trakcyjnej i moduł sterowania przekładnią — akumulator |
| 17 | Moduł sterujący silnika – akumulator |
| 22 | Lewy reflektor świateł drogowych |
| 24 | Pusty |
| 25 | Pusty |
| 26 | Nieużywany |
| 31 | 2011: Akumulatorowy system magazynowania energii (akumulator wysokiego napięcia) Pompa płynu chłodzącego
2012-2015: Nieużywany |
| 32 | 2011: Wykrywanie modułu diagnostycznego — uruchomienie/korba
2012-2015: Moduł diagnostyczny Run/Wykrywanie korby (SDM), zestaw wskaźników, wyświetlacz poduszki powietrznej pasażera, automatyczne przyciemnianie lusterka wstecznego (jeśli jest) |
| 33 | 2011: Uruchom/rozruch dla modułu sterującego układu paliwowego/modułu sterującego integracji pojazdu
2012-2015: Uruchom/rozruch dla modułu sterującego integracji pojazdu |
| 34 | Moduł sterowania integracją pojazdu – akumulator |
| 35 | 2011: Pompa płynu chłodzącego Power Electronics 2012-2015: Nieużywana |
| 36 | 2011: Nieużywane
2012-2015: Pompa płynu chłodzącego energoelektroniki |
| 37 | Moduł sterujący ogrzewaniem kabiny |
| 38 | 2011: Pusty
2012-2015: System magazynowania energii wielokrotnego ładowania (akumulator wysokiego napięcia) Pompa płynu chłodzącego |
| 39 | Moduł sterujący systemu magazynowania energii wielokrotnego ładowania (akumulator wysokiego napięcia) |
| 40 | Spryskiwacz przedniej szyby |
| 41 | Prawy reflektor świateł drogowych |
| 46 | Pusty |
| 47 | Pusty |
| 49 | Pusty |
| 50 | 2011: Tylna kamera VisionCamera-Run/Crank (jeśli jest na wyposażeniu)
2012-2015: Run/Crank – kamera cofania, moduł zasilania akcesoriów |
| 51 | 2011: Praca/korba do ABS/systemu magazynowania energii wielokrotnego ładowania (akumulator wysokonapięciowy)/ ładowarka
2012-2015: Run/Crank dla ABS/Akumulatora Systemu Akumulacji Energii (Akumulator Wysokonapięciowy) |
| 52 | Moduł sterujący silnika / moduł sterujący skrzyni biegów – praca / korba |
| 53 | Moduł falownika mocy trakcyjnej — praca/korba |
| 54 | 2011: Uruchom/korba dla modułu sterującego klimatyzacją/zespołu przyrządów/wyświetlacza poduszki powietrznej pasażera/modułu zasilania akcesoriów
2012-2015: Run/Crank – moduł sterowania układem paliwowym, moduł sterowania klimatyzacją, ładowarka pokładowa |
| Bezpieczniki typu J | |
| 16 | 2011: Pusty 2012-2015: Elektrozawór powietrza (tylko PZEV) |
| 18 | Pusty |
| 19 | Zasilanie okna — przód |
| 20 | Pusty |
| 21 | Elektroniczna jednostka sterująca układu przeciwblokującego |
| 23 | 2011-2013: Drzwi portu ładowania 2014-2015: Puste |
| 27 | 2011: Pusty 2012-2015: Pompa POWIETRZA (tylko PZEV) |
| 28 | Pusty |
| 29 | Pusty |
| 30 | Silnik układu przeciwblokującego |
| 42 | Wentylator chłodzący – prawy |
| 43 | Wycieraczki przednie |
| 44 | Ładowarka |
| 45 | Pusty |
| 48 | Wentylator chłodzący – lewy |
| Mini przekaźniki | |
| 3 | Układ napędowy |
| 4 | Podgrzewane lusterka |
| 7 | Pusty |
| 9 | 2011: Pusty 2012-2015: Pompa POWIETRZA (tylko PZEV) |
| 11 | Pusty |
| 12 | Pusty |
| 13 | Pusty |
| 14 | Bieg/Korba |
| Mikroprzekaźniki | |
| 1 | Pusty |
| 2 | 2011: Pusty 2012-2015: Elektrozawór powietrza (tylko PZEV) |
| 6 | Pusty |
| 8 | Pusty |
| 10 | Pusty |
| Ultra mikroprzekaźniki | |
| 5 | 2011-2013: Drzwi portu ładowania 2014-2015: Puste |

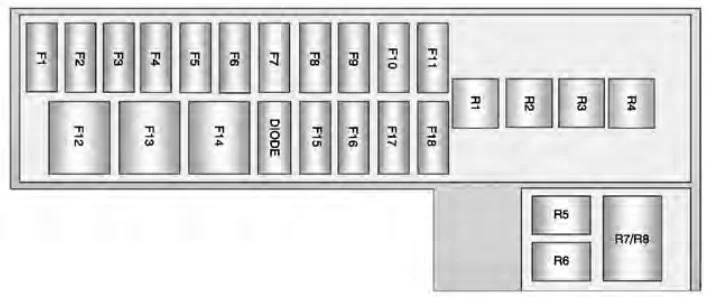

Skrzynka bezpieczników tylnego przedziału
Znajduje się za pokrywą po lewej stronie bagażnika.
| Numer | Opis |
|---|---|
| F1 | Pusty |
| F2 | Moduł sterujący układu paliwowego |
| F3 | Pasywny start/pasywny moduł wejścia |
| F4 | Podgrzewane siedzenia (jeśli są na wyposażeniu) |
| F5 | Przełączniki drzwi kierowcy (zewnętrzne lusterko wsteczne/zwolnienie drzwi portu ładowania/żądanie tankowania/przełącznik okna kierowcy) |
| F6 | Paliwo (moduł kontroli szczelności zaworu dobowego i parownika) |
| F7 | Dodatkowy wentylator chłodzący modułu zasilania |
| F8 | Wzmacniacz (jeśli jest na wyposażeniu) |
| F9 | Pusty |
| F10 | Regulowane sterowanie napięciem/wspomaganie parkowania z przodu iz tyłu (jeśli jest) |
| F11 | Klakson |
| F12 | Tylne szyby elektryczne |
| F13 | Elektryczny hamulec postojowy |
| F14 | Tylne odmgławianie |
| F15 | Pusty |
| F 16 | Zwolnienie bagażnika |
| F17 | Pusty |
| F18 | Pusty |
| Przekaźniki | |
| R1 | Tylne odmgławianie |
| R2 | Zwolnienie bagażnika |
| R3 | Pusty |
| R4 | Pusty |
| R5 | Pusty |
| R6 | Pusty |
| R7/R8 | 2013-2015: Klakson |
| R7 | 2011-2012: Pusty |
| R8 | 2011-2012: Klakson |
| Diody | |
| DIODA | Pusty |
