Chevrolet Prisma (2013-2019) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Prisma z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

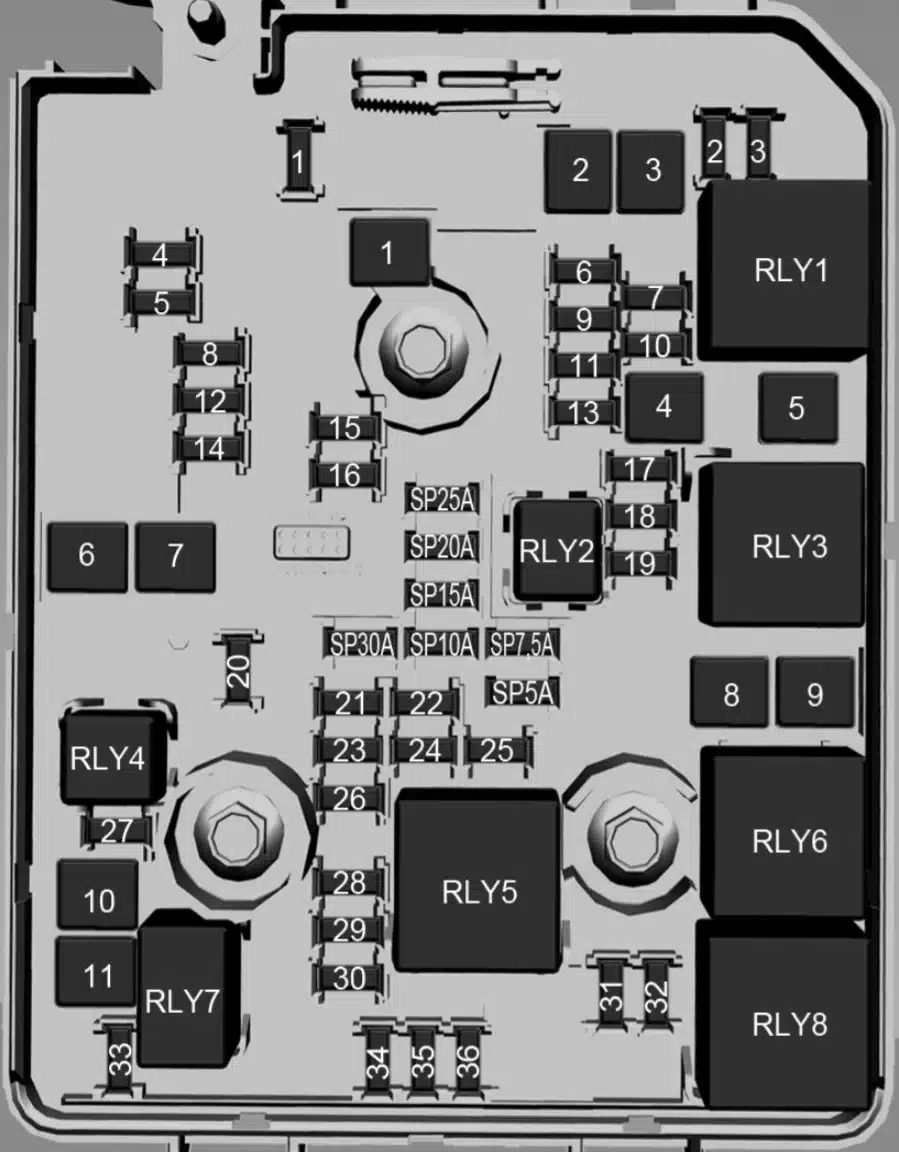

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika. Odblokuj pokrywę, podnieś ją i zdejmij.

Chevrolet Prisma (2013-2019) - schematy bezpieczników i przekaźników

Niektóre z głównych bezpieczników znajdują się w skrzynce nad dodatnim biegunem akumulatora. W razie potrzeby skontaktuj się z dealerem Chevroleta lub autoryzowanym serwisem w celu wymiany.

Chevrolet Prisma (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
mini bezpieczniki
1 25A nieużywany
2 7,5A Zewnętrzne lusterko wsteczne, 4 przełączniki podnoszenia szyb (drzwi kierowcy) (w wersjach z takim wyposażeniem)
3 5A nieużywany
4 25A nieużywany
5 30A Moduł ABS
6 5A nieużywany
7 15A nieużywany
8 15A Moduł automatycznej skrzyni biegów (jeśli jest na wyposażeniu)
9 5A Regulowana kontrola napięcia
10 10 A Przełącznik sprzęgła, tablica przyrządów, poduszka powietrzna, moduł sterujący HVAC (jeśli jest na wyposażeniu).
Przekaźnik uruchamiania i uruchamiania/kamera cofania
11 20 A Wycieraczka tylnej szyby
12 30A tylny odmgławiacz
13 10 A nieużywany
14 7,5A nieużywany
15 20 A nieużywany
16 25A nieużywany
17 10 A Pompa zimnego rozruchu, przełącznik próżniowy (jeśli jest w wyposażeniu)
18 10 A Moduł sterujący silnika, moduł automatycznej skrzyni biegów (jeśli jest na wyposażeniu)
19 20 pompa paliwowa
20 15A nieużywany
21 10 A Przekaźnik wentylatora chłodnicy, przekaźnik klimatyzacji (jeśli jest na wyposażeniu)
22 10 A nieużywany
23 10 A nieużywany
24 10 A Spryskiwacze szyb i szyb
25 10 A pompa zimnego startu
26 10 A MAF, kanister
27 10 A nieużywany
28 10 A Przednia i tylna grzałka sondy lambda / sonda lambda
29 20A Moduł sterujący silnika
30 15A Wtryskiwacze paliwa 1, 2, 3, 4; moduły kontroli zapłonu 1, 2, 3,4
31 10 A Światła drogowe (lewa strona)
32 10 A Światła drogowe (prawa strona)
33 15A Moduł sterujący silnika
3. 4 15A Klakson
35 10 A Sprężarka klimatyzacji (jeśli jest na wyposażeniu)
36 10 A Światło przeciwmgielne (jeśli jest w wyposażeniu)
Bezpieczniki JCase
1 40A Moduł ABS
2 30A Spryskiwacz do szyb
3 40A Przekaźnik sterujący HVAC (jeśli jest na wyposażeniu)
4 30A nieużywany
5 40A nieużywany
6 30A nieużywany
7 40A nieużywany
8 30A/40A Wentylator chłodnicy (zmniejszona prędkość)
9 40A wentylator chłodnicy
10 20 A Pompa próżniowa (jeśli jest w wyposażeniu)
11 30A Startujący silnik
przekaźniki
RLY1 Uruchom i uruchom przekaźnik
RLY2 pompa paliwowa
RLY3 nieużywany
RLY4 nieużywany
RLY5 Przekaźnik wtrysku (główny)
RLY6 Wentylator klimatyzacji / wentylator chłodzący
RLY7 Startujący silnik
RLY8 Wentylator chłodnicy (zmniejszona prędkość)
Zobacz także:  Chevrolet Impala (2006-2013) - schematy bezpieczników i przekaźników

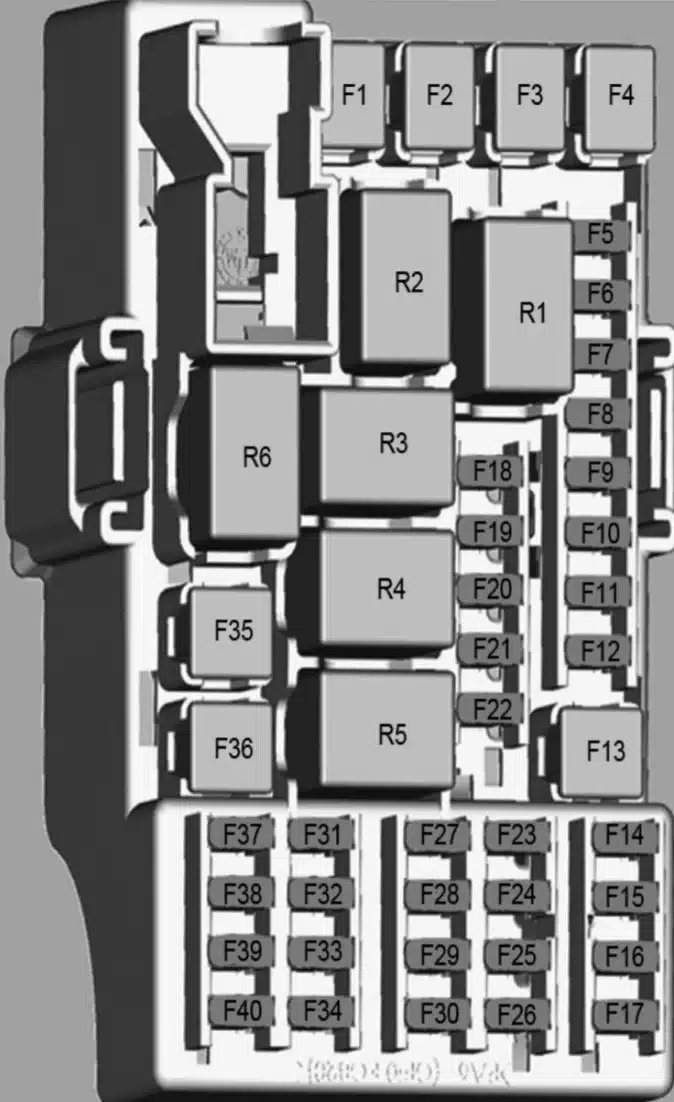

Skrzynka bezpieczników deski rozdzielczej

Skrzynka bezpieczników tablicy rozdzielczej znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.

Chevrolet Prisma (2013-2019) - schematy bezpieczników i przekaźników

Pociągnij dolną część do góry i na zewnątrz, aby otworzyć pokrywę.
Lub przekręć blokadę w lewo i pociągnij za spód, aby ją wyjąć.

Chevrolet Prisma (2013-2019) - schematy bezpieczników i przekaźników

Chevrolet Prisma (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
mini bezpieczniki
F5 10 A BCM 1: Światło ostrzegawcze reflektorów / Światło ostrzegawcze tylnego odmgławiacza / Trzecie światło hamowania / Światło tablicy rejestracyjnej / Sterowanie przekaźnikiem układu wycieraczek / Sterowanie przekaźnikiem zapłonu / Sygnał zapłonu jednostki mocy / Sterowanie przekaźnikiem modułu zamka tylnej klapy / Sygnał hamowania jednostki mocy / Przełącznik zapłonu (DLIS ) / Sterowanie przekaźnikiem akcesoriów / Sterowanie przekaźnikiem spryskiwaczy przedniej szyby / Sterowanie łącznością szeregową / Hamulec zasilania czujnika mocy / Zasilanie sterowania na kierownicy / Tylna mgła
F6 10 A BCM2: Lampka kontrolna systemu zamka drzwi (dla pojazdów z systemem alarmu przeciwkradzieżowego) / Sterowanie przekaźnikiem tylnego odmgławiacza / Sterowanie przekaźnikiem spryskiwaczy tylnej szyby / Dodatkowe sterowanie przekaźnikiem wycieraczek / Pomocnicze sterowanie komunikacyjne w serii / Pomocnicze źródło zasilania czujnika hamulca / Pomocnicze sterowanie kierownicą Zasilacz
F7 20A BCM 3: lewe światło mijania /prawe światło tylne/lewe światło hamowania/lewy kierunkowskaz/lewe światło tylne/tylne światło przeciwmgielne
F8 20A BCM 4: prawe światło drogowe/lewe przednie światło pozycyjne/prawe światło hamowania/prawy kierunkowskaz/prawe światło tylne;
F9 10 A BCM 5: Wskaźnik układu klimatyzacji (jeśli jest w wyposażeniu) / Sterowanie przekaźnikiem modułu sterującego ogrzewaniem i wentylacją, układ wentylacji i klimatyzacji (jeśli jest w wyposażeniu) / Sterowanie przekaźnikiem wycieraczki tylnej szyby
F10 15A BCM 6: Oświetlenie sufitowe / Oświetlenie skrzyni ładunkowej (jeśli jest w wyposażeniu) / Sterowanie oświetleniem wewnętrznym
F11 10 A CGM
F12 30A BCM 8: System zamka drzwi (jeśli jest na wyposażeniu)
F14 10 A System zwalniania klapy tylnej (jeśli jest w wyposażeniu)
F15 10 A System poduszek powietrznych / Automatyczne odblokowanie (jeśli jest w wyposażeniu)
F 16 10 A złącze diagnostyczne
F17 2A blokada zapłonu
F18 10 A Moduł HVAC (jeśli jest w wyposażeniu)
F19 Rezerwa na akcesoria: regulacja elektryczna
F20 10 A nieużywany
F21 Rezerwa na akcesoria: alarm antykradzieżowy
F22 15A/20A Radio
F23 5A Czujnik deszczu (jeśli jest w wyposażeniu)
F24 10 A Czujnik parkowania (jeśli jest w wyposażeniu)
F25 Rezerwa na akcesoria: zamek centralny
F26 10 A tablica przyrządów
F27 nieużywany
F28 nieużywany
F29 7,5A Sprzęgło
F30 nieużywany
F31 nieużywany
F32 10 A Moduł HVAC (jeśli jest w wyposażeniu)
F33 nieużywany
F34 2A Oświetlenie kontrolek na kierownicy (w wersjach tak wyposażonych)
F37 nieużywany
F38 20 lat Gniazdo zasilania, zapalniczka (w wersjach z takim wyposażeniem)
F39 10 A Rezerwa na akcesoria: radio
F40 10 A światło grzecznościowe
Bezpieczniki JCase
F1 30A rozrusznik
F2 nieużywany
F3 40A/25A Elektryczne szyby (lewa strona)
F4 40A/25A Elektryczne szyby (prawa strona)
F13 nieużywany
F35 30A Elektryczne szyby (lewa strona)
F36 nieużywany
przekaźniki
RLY1 nieużywany
RLY2 nieużywany
RLY3 Przekaźnik systemu otwierania tylnej klapy (jeśli jest na wyposażeniu)
RLY4 rozrusznik
RLY5 Przekaźnik sterowania wentylacją i klimatyzacją, moduł ogrzewania i wentylacji (jeśli jest zainstalowany)
RLY6 Przekaźnik pomocniczy (gniazdko, zapalniczka (w wersjach z takim wyposażeniem), radio dodatkowe i lampka grzewcza)
