Chevrolet Sonic, Aveo (2017-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Sonic, Aveo z lat: 2017, 2018, 2019, 2020. Drugie pokolenie Chevroleta Sonic/Aveo, które było produkowane w latach 2017-2020, kontynuowało ewolucję tego kompaktowego samochodu. W tej generacji, Chevrolet kontynuował produkcję tego modelu z myślą o globalnych rynkach, z różnymi specyfikacjami dostosowanymi do różnych […]

07/26/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Sonic, Aveo z lat: 2017, 2018, 2019, 2020.

Drugie pokolenie Chevroleta Sonic/Aveo, które było produkowane w latach 2017-2020, kontynuowało ewolucję tego kompaktowego samochodu. W tej generacji, Chevrolet kontynuował produkcję tego modelu z myślą o globalnych rynkach, z różnymi specyfikacjami dostosowanymi do różnych regionów.

Wizualnie, Chevrolet Sonic/Aveo drugiej generacji otrzymał pewne drobne modyfikacje, które podkreślały nowoczesny i dynamiczny charakter auta. Zmiany objęły głównie przednią i tylną część pojazdu, a także delikatne ulepszenia wnętrza, takie jak nowy system infotainment czy materiały wykończeniowe.

Pod względem napędu, Chevrolet Sonic/Aveo drugiej generacji nadal oferował różne jednostki napędowe, zależnie od rynku. Wersje dostępne w Stanach Zjednoczonych były wyposażone w silniki benzynowe, takie jak 1.8-litrowy czterocylindrowy silnik lub 1.4-litrowy turbodoładowany silnik. W innych częściach świata dostępne były także wersje z silnikami o innych pojemnościach i charakterystykach.

Chevrolet Sonic/Aveo (2017-2020) kontynuował swoją reputację jako samochód o dobrych wynikach w zakresie bezpieczeństwa. Model ten był wyposażony w zaawansowane systemy bezpieczeństwa, takie jak system ostrzegania o kolizji, system ostrzegania o opuszczeniu pasa ruchu, kontrola stabilności oraz wiele poduszek powietrznych.

Pod koniec 2020 roku General Motors ogłosił, że produkcja Chevroleta Sonic została zakończona. Decyzja ta była związana z przesunięciem preferencji klientów w kierunku SUV-ów i crossoverów, co spowodowało spadek popytu na tradycyjne kompaktowe samochody.

Podsumowując, Chevrolet Sonic/Aveo drugiej generacji, produkowany w latach 2017-2020, kontynuował tradycję tego kompaktowego modelu oferującego nowoczesny wygląd, różnorodne jednostki napędowe i dobre wyniki w zakresie bezpieczeństwa. Mimo to, zakończenie produkcji tego modelu było związane z ewolucją rynku, a producent skoncentrował się na innych typach pojazdów, bardziej odpowiadających obecnym preferencjom klientów.

Zobacz także:  Chevrolet S10 i Blazer (2008-2011) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

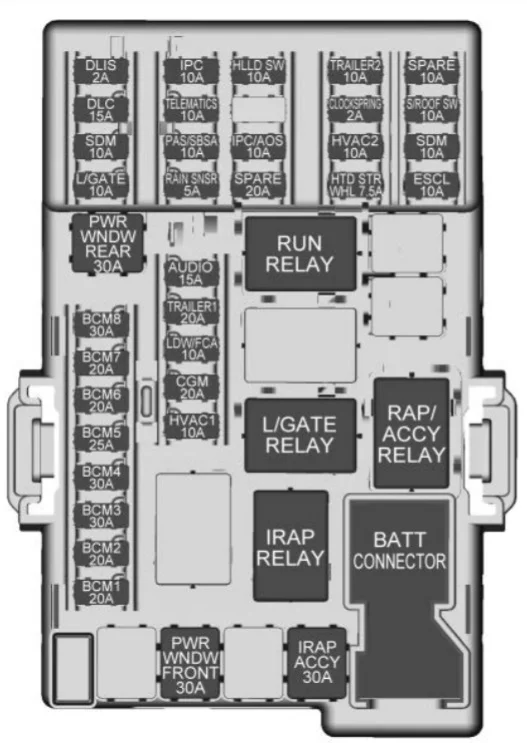

Panel przyrządów

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy) za pokrywą.

Chevrolet Sonic, Aveo (2017-2020) - schematy bezpieczników i przekaźników

Nazwa Opis
DLS Wyłącznik zapłonu logiki dyskretnej
DLC Złącze łącza danych
SDM Moduł czujnikowy i diagnostyczny
L/GATE Klapa bagażnika
PWR WNDW REAR Tylne okno elektryczne
BCM8 Moduł sterowania nadwozia 8
BCM7 Moduł sterowania nadwozia 7
BCM6 Moduł sterowania nadwozia 6
BCM5 Moduł sterowania nadwozia 5
BCM4 Moduł sterowania nadwozia 4
BCM3 Moduł sterowania nadwozia 3
BCM2 Moduł sterowania nadwozia 2
BCM1 Moduł sterowania nadwozia 1
IPC Zestaw wskaźników tablicy rozdzielczej
TELEMATICS Telematyka
PAS/SBSA System wspomagania parkowania/system ostrzegania o martwym polu bocznym
RAIN SNSR Wycieraczka z czujnikiem deszczu
AUDIO Audio
TRAILER 1 Przyczepa 1
LDW/FCA Ostrzeżenie o opuszczeniu pasa ruchu/ostrzeżenie o kolizji czołowej
CGM Centralny moduł bramy
HVAC1 Ogrzewanie, wentylacja i klimatyzacja 1
HLLD SW Automatyczny przełącznik poziomowania reflektorów
IPC/AOS Zestaw wskaźników tablicy rozdzielczej/Automatyczny wyświetlacz wykrywania pasażerów
SPARE
TRAILER 2 Zaczep przyczepy 2
CLOCK SPRING „CLOCK SPRING”
HVAC2 Ogrzewanie, wentylacja i klimatyzacja 2
HTD STR WHL Podgrzewana kierownica
SPARE
S/DACH SW Przełącznik szyberdachu
CIGAR APO Dodatkowe gniazdo zasilania
ESCL Elektryczna blokada kolumny kierownicy
PWR WNDW FRT Elektryczne szyby przednie
IRAP ACCY Akcesorium IRAP
BATT CONN Złącze akumulatora
RUN RELAY Uruchom przekaźnik
L/GATE RELAY Przekaźnik tylnej klapy
IRAP RELAY Przekaźnik IRAP
RAP/ACCY RELAY Zachowane zasilanie akcesoriów/przekaźnik akcesoriów
Zobacz także:  Chevrolet Vivant (2000-2008) - schematy bezpieczników i przekaźników

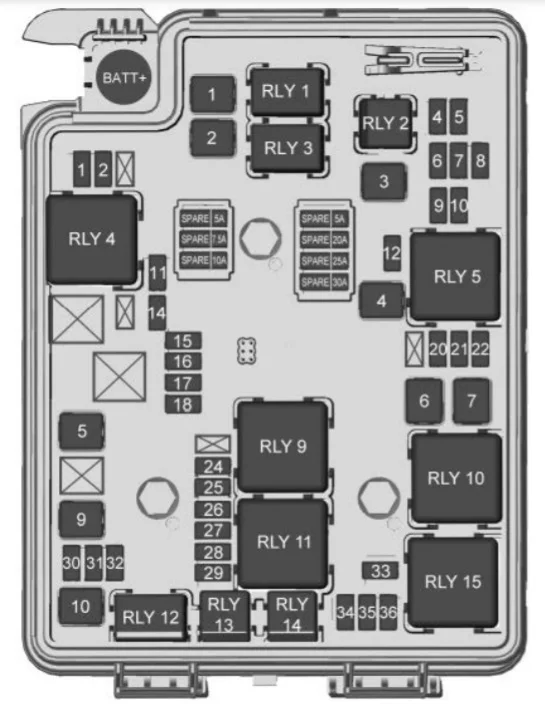

Komora silnika, 1,8L

Chevrolet Sonic, Aveo (2017-2020) - schematy bezpieczników i przekaźników

Mini bezpieczniki Opis
1 Zawór ABS
2 Szyberdach
4 Tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
5 Zewnętrzne lusterko wsteczne/przełącznik podnośnika szyb
6 Automatyczne wykrywanie pasażerów/ROS
7 Wejście pasywne / Start pasywny
8 Regulowana kontrola napięcia
10 Nieużywany/inteligentny czujnik baterii
11 Odmgławiacz tylnej szyby
12 Elektryczna blokada kolumny kierownicy
13 Nieużywany/Zawór SAI (jeśli jest na wyposażeniu)
14 Podgrzewane zewnętrzne lusterko wsteczne
15 Podgrzewane fotele przednie
16 Moduł sterujący układu paliwowego 1
17 Odpowietrznik kanistra
18 Spryskiwacz
19 Pompa paliwa (jeśli jest w wyposażeniu)
20 Moduł sterujący silnika 5
21 Moduł sterujący układu paliwowego 2/poziomowanie
22 Moduł sterowania skrzynią biegów 1/przetwornica DC DC
24 Moduł sterujący silnika 1
25 Cewka
26 Moduł sterujący silnika 4
27 Moduł sterujący silnika 3
28 Moduł sterujący silnika 2
29 Wtryskiwacz/cewka zapłonowa
30 Moduł sterujący silnika
31 Sprzęgło klimatyzacji
32 Moduł kontroli skrzynią biegów
33 Klakson
34 Przednie światła przeciwmgielne
35 Lewy reflektor świateł drogowych
36 Prawy reflektor świateł drogowych
Bezpiecznik J-Case
1 Wycieraczki przednie
2 Pompa układu przeciwblokującego
3 Dmuchacz
4 Uruchom/rozruch IEC
6 Wentylator chłodzący K4
7 Wentylator chłodzący K5
8 Pompa SAI (jeśli jest w wyposażeniu)
9 Elektryczna pompa próżniowa
10 Start
Przekaźniki
RLY 1 Sterowanie wycieraczką przednią
RLY 2 Tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
RLY 3 Prędkość wycieraczki przedniej
RLY 4 Tylny odmgławiacz
RLY 5 Bieg/Korba
RLY 6 Nieużywany/Zawór SAI (jeśli jest na wyposażeniu)
RLY 8 Pompa paliwa (jeśli jest w wyposażeniu)
RLY 9 Pompa SAI (jeśli jest w wyposażeniu)
RLY 10 Wentylator chłodzący K3
RLY 11 P/T
RLY 12 Początek
RLY 13 Sprzęgło klimatyzacji
RLY 14 Reflektory świateł drogowych
RLY 15 Wentylator chłodzący K1
Zobacz także:  Chevrolet Spark M300 (2010-2015) - schematy bezpieczników i przekaźników



Komora silnika, 1,4 l

Chevrolet Sonic, Aveo (2017-2020) - schematy bezpieczników i przekaźników

Mini bezpieczniki Opis
1 Zawór przeciwblokujący układu hamulcowego
2 Szyberdach
4 Tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
5 Zewnętrzne lusterko wsteczne/przełącznik podnośnika szyb
6 Automatyczne wykrywanie pasażerów/ROS
7 Wejście pasywne / Start pasywny
8 Regulowana kontrola napięcia
9 Tylna wycieraczka
10 Nieużywany/inteligentny czujnik akumulatora
11 Odmgławiacz tylnej szyby
12 Elektryczna blokada kolumny kierownicy
14 Podgrzewane zewnętrzne lusterko wsteczne
15 Podgrzewane fotele przednie
16 Moduł sterujący układu paliwowego 1
17 Odpowietrznik kanistra
18 Spryskiwacz
20 Moduł sterujący silnika 5
21 Moduł sterujący układu paliwowego 2/poziomowanie
22 Moduł sterowania transmisją 1/przetwornica DC DC
24 Moduł sterujący silnika 1
25 Cewka
26 Moduł sterowania silnikiem 4
27 Moduł sterujący silnika 3
28 Moduł sterujący silnika 2
29 Wtryskiwacz/cewka zapłonowa
30 Moduł sterujący silnika
31 Sprzęgło klimatyzacji
32 Moduł kontroli skrzynią biegów
33 Klakson
34 Przednie światła przeciwmgielne
35 Lewy reflektor świateł drogowych
36 Prawy reflektor świateł drogowych
Bezpieczniki J-Case
1 Przednia wycieraczka
2 Pompa układu przeciwblokującego
3 Dmuchacz
4 Uruchom/rozruch IEC
5 Fotel elektryczny
6 Wentylator chłodzący K4
7 Wentylator chłodzący K5
9 Elektryczna pompa próżniowa
10 Start
Przekaźniki
RLY 1 Sterowanie wycieraczką przednią
RLY 2 Tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
RLY 3 Prędkość wycieraczki przedniej
RLY 4 Tylny odmgławiacz
RLY 5 Bieg/Korba
RLY 9 Wentylator chłodzący K2
RLY 10 Wentylator chłodzący K3
RLY 11 P/T
RLY 12 Start
RLY 13 Sprzęgło klimatyzacji
RLY 14 Reflektory świateł drogowych
RLY 15 Wentylator chłodzący K1
