W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta S10 Blazer z lat: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta S10 Blazer z lat: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

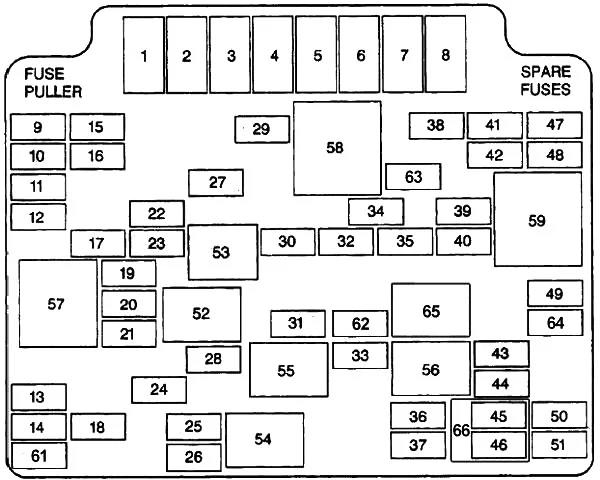

Blok bezpieczników komory silnika
Blok bezpieczników znajduje się pod maską po stronie kierowcy w komorze silnika. Zdejmij pokrywę, obracając zapięcie w kierunku przeciwnym do ruchu wskazówek zegara. Aby ponownie założyć osłonę panelu bezpieczników, wciśnij i obróć element mocujący zgodnie z ruchem wskazówek zegara.
1998-2005
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 50 | z wyjątkiem Envoy: Bezpieczniki (Przedział Pasażerski): „2”, „7”, „8”, „13”, „14”, „19” |
| 60 | Wysłannik: Bezpieczniki (przedział pasażerski): „2”, „7”, „8”, „13”, „14”, „19” | |
| 2 | 60 | ABS – elektroniczny moduł sterujący hamulca (EBCM) |
| 3 | – | – |
| 4 | – | – |
| 5 | 50 | Stacyjka |
| 6 | 50 | Przekaźnik podtrzymania zasilania akcesoriów (RAP), wyłącznik „POWER SEATS” |
| 7 | 40 | Przekaźnik rozrusznika, wyłącznik zapłonu i rozruchu |
| 8 | 30 | Zapewnienie okablowania przyczepy (zasilanie pomocnicze) |
| 9 | 10 | Okablowanie przyczepy (LP – Stop, T/Sig – LH) |
| 10 | 10 | Okablowanie przyczepy (LP – Stop, T/Sig – RH) |
| 11 | 10 | Okablowanie przyczepy (LP-B/U) |
| 12 | 15 | Lampa zapasowa – prawa/lewa, wewnętrzne lusterko wsteczne (automatyczne lusterko dzienne – nocne) |
| 13 | 10 | Lampka pozycyjna/kierunkowskaz – prawe, lampa obrysowa, lampki repetytora |
| 14 | 10 | Światła postojowe/kierunkowskazów — lewe, obrysowe, kierunkowskazów |
| 15 | 10 | Światła postojowe/kierunkowskazów – lewe, kierunkowskazów – lewe |
| 16 | 10 | Światła postojowe/kierunkowskazów – prawe, kierunkowskazów – prawe |
| 17 | 10 | Światła postojowe/kierunkowskazy – prawe (domowe), tylne/stop – prawe, oświetlenie tablicy rejestracyjnej |
| 18 | 10 | Lampka sygnalizacyjna postoju/kierunku — lewe i prawe (domowa), lampa obrysowa, przekaźnik pompy spryskiwacza reflektorów |
| 19 | 10 | Lampy licencyjne i przepisy dotyczące okablowania przyczepy (LP Park) |
| 20 | 10 | 1998: Reflektor świateł mijania (prawy), przekaźnik świateł do jazdy dziennej (DRL) |
| 15 | 1999-2005: Lewy reflektor, przekaźnik świateł do jazdy dziennej (DRL) | |
| 20 | Poseł (1999-2001): Lewe światła mijania (HID) | |
| 21 | 10 | 1998: Prawy reflektor |
| 15 | 1999-2005: Prawy reflektor | |
| 20 | Wysłannik (1999-2001): Prawe światło drogowe (HID) | |
| 22 | 10 | Elektromagnes odsysania pochłaniacza par paliwa (EVAP), Elektromagnes odpowietrzania pochłaniacza par paliwa (EVAP), Czujnik masowego przepływu powietrza (MAF), Czujnik położenia wałka rozrządu (CMP) |
| 23 | 20 | Przekaźnik pompy paliwa, moduł sterujący układu napędowego (PCM), pompa paliwa i czujnik ciśnienia oleju silnikowego |
| 24 | 15 | Poseł (1998): Lewe światła drogowe (HID) |
| 10 | Wysłannik (1999-2001): Lewe światła drogowe (HID) | |
| 25 | 10 | 1999-2005: Przekaźnik pompy płynu do spryskiwaczy reflektorów |
| 15 | Wysłannik (1998): Prawe światła drogowe (HID) | |
| 10 | Wysłannik (1999-2001): Prawe światło drogowe (HID) | |
| 26 | 15 | Klakson |
| 27 | 15 | Moduł kontroli zapłonu (ICM), wtryskiwacze paliwa, moduł kontroli układu napędowego (PCM), cewka zapłonowa, czujnik położenia wału korbowego |
| 28 | 10 | 1999-2005: Przekaźnik sprężarki klimatyzacji |
| 15 | Envoy (1998): Lampy do jazdy dziennej | |
| 29 | 10 | Przełącznik lampy stopu, moduł sterowania zmianą skrzyni rozdzielczej, automatyczny siłownik blokady zmiany biegów |
| 30 | 25 | Przełącznik lampy cofania, pozycja neutralna postoju (PNP) |
| 31 | 10 | 1998: Przekaźnik sprzęgła sprężarki klimatyzacji |
| 32 | 10 | Przekaźnik sprężarki klimatyzacji, przekaźnik wtórnego wtrysku powietrza (powietrze) (emisje kalifornijskie), tylny przekaźnik odmgławiacza, przełącznik poziomowania reflektorów, silnik siłownika poziomowania reflektorów (LH/RH), czujnik automatycznej kontroli poziomu (ALC) i sprężarka |
| 33 | 15 | Przekaźnik świateł przeciwmgielnych, przekaźnik świateł do jazdy dziennej (DRL), przekaźnik uziemienia reflektorów |
| 34 | 20 | Podgrzewana sonda lambda (HO2S) bank 1, czujnik 1, podgrzewana sonda lambda (HO2S) bank 1, czujnik 3, podgrzewana sonda lambda (HO2S) bank 2, czujnik 1 |
| 35 | 10 | Światła postojowe/kierunkowskazy – lewe (domowe) i tylne/stop – lewe, lampa licencyjna |
| 36 | 20 | Stacyjka |
| 37 | 20 | Moduł podgrzewania siedzenia (lewe i prawe), przełącznik lędźwiowy (prawy i lewy) |
| 38 | 20 | Przekaźnik świateł postojowych, przekaźnik uziemienia reflektorów, przełącznik reflektorów |
| 39 | 20 | 1998: Moduł sterowania skrzynią rozdzielczą |
| 20 | Wysłannik: Przekaźnik świateł drogowych | |
| 40 | 30 | Kratka odmgławiacza tylnej szyby |
| 41 | 30 | Przekaźnik silnika dmuchawy (bez elektronicznej klimatyzacji), moduł sterujący silnika dmuchawy (elektroniczna regulacja klimatyzacji) |
| 42 | 10 | Zapewnienie okablowania przyczepy (LP – High MT Stop) |
| 43 | 10 | 1999-2005: Moduł kontroli nadwozia (BCM), odbiornik zdalnego sterowania zamka drzwi (RCDLR), przełącznik wielofunkcyjny (flash to pass) |
| 44 | 10 | Moduł kontroli zmiany biegów skrzynki rozdzielczej, przełącznik położenia pedału sprzęgła (CPP) (tylko M/T), położenie postojowe/neutralne (PNP), przełącznik świateł cofania, przełącznik uruchamiania sprzęgła ręcznej skrzyni biegów |
| 45 | – | – |
| 46 | 20 | Reflektory HID |
| 47 | 20 | Przełącznik wielofunkcyjny (zagrożenie) |
| 48 | 10 | Środkowa górna lampa stopu (CHMSL), centralna górna lampa stopu (CHMSL), rezystor, moduł tempomatu (CCM), lampa tylna/stop — LH/RH, lampa kopułkowa |
| 49 | 10 | Podgrzewane lustra |
| 50 | 20 | Przełącznik lampy stopu, wysoko zamontowany przekaźnik lampy stopu |
| 51 | 10 | 1998: Moduł sterowania nadwozia ciężarówki (TBC), zespół modułu RFA (zdalny dostęp bezkluczykowy) |
| 15 | 1999-2005: Silnik wycieraczki tylnej szyby | |
| 61 | 15 | Spryskiwacz reflektorów |
| 62 | 3 | Przełącznik zewnętrznego lusterka wstecznego, przełącznik zamka drzwi i szyby bocznej – lewy/prawy, przekaźnik szyby windy, przełącznik cylindra zamka klapy tylnej lub tylnej |
| 63 | 25 | Pompa poziomująca obciążenie, przekaźnik czasowy poziomu obciążenia |
| 64 | 20 | Moduł sterowania przesunięciem skrzynki rozdzielczej, silnik enkodera skrzynki rozdzielczej (NP1) |
| 52 | Światła do jazdy dziennej (DRL) | |
| 53 | Pompa paliwowa | |
| 54 | Klakson | |
| 55 | Klimatyzator | |
| 56 | Światło przeciwmgielne | |
| 57 | Reflektor (reflektory świateł mijania) | |
| 58 | Rozrusznik | |
| 59 | Odmgławiacz tylnej szyby | |
| 65 | 1998: Reflektory | |
| Siłownik zwalniający szybę klapy tylnej/końcowej | ||
| 66 | 1998: Centralne wysoko montowane światło stopu (CHMSL) | |
Skrzynka przekaźnikowa
| Numer | Przekaźnik |
|---|---|
| R1 | Lampa parkowania |
| R2 | Lampa w progach drzwi |
| R3 | Zachowana moc akcesoriów (RAP) |
| R6 | Nieumyślna moc |
| R7 | Zamek od drzwi |
| R8 | z wyjątkiem wysłannika: uziemienie reflektora |
| Wysłannik: Światła drogowe | |
| R9 | Odblokowanie drzwi kierowcy |
| R10 | Odblokowanie drzwi |
| R4 | Fotele elektryczne |
| R5 | Zasilanie okna |

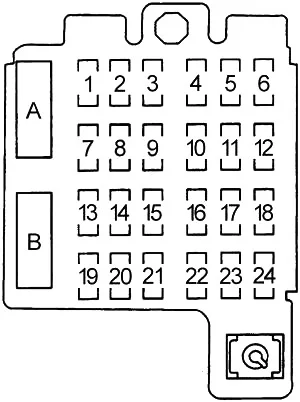

Skrzynka bezpieczników tablicy rozdzielczej
Blok bezpieczników znajduje się na końcu tablicy rozdzielczej po stronie kierowcy. Zdejmij pokrywę, obracając zapięcie w kierunku przeciwnym do ruchu wskazówek zegara. Dodatkowe bezpieczniki i ściągacz bezpieczników znajdują się w pokrywie. Aby ponownie założyć osłonę panelu bezpieczników, wciśnij i obróć element mocujący zgodnie z ruchem wskazówek zegara.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | 1995-1997: Światła stopu, światła ostrzegawcze, moduł dzwonka |
| 10 | 1998: Przełącznik reflektorów | |
| 2 | 20 | 1995-1997: Światło kopuły, oświetlenie schowka na rękawiczki, podświetlane lusterko w daszku, klakson, oświetlenie wewnętrzne I/P, zapalniczka cygar, zwalnianie szyby tylnej klapy, lusterko zasilania, przełącznik blokady klapy końcowej, dostęp bezkluczykowy, lampa ładunkowa, wyświetlacz informacyjny kierowcy, oświetlenie wewnętrzne Moduł sterowania, wewnętrzne lusterko wsteczne |
| 15 | 1998-2005: Zapalniczka, złącze łącza danych (DLC) | |
| 3 | 20 | 1995-1997: Elektryczny moduł skrzyni rozdzielczej zmiany biegów, światła postojowe, oświetlenie tablicy rejestracyjnej, pompa spryskiwacza tylnej szyby, lampa pod maską |
| 10 | 1998-2005: Moduł kontroli nadwozia (BCM), moduł tempomatu (CCM), przełącznik wielofunkcyjny (przełącznik tempomatu), przełącznik lędźwiowy fotela – kierowca/pasażer z przodu | |
| 4 | 20 | 1995: automatyczna skrzynia biegów, pole alternatora, zmienna regulacja przepustnicy, sprężarka klimatyzacji, klaster, moduł brzęczyka, lampka kontrolna 4WD, podgrzewany czujnik tlenu, moduł świateł do jazdy dziennej, przełącznik odmgławiania tylnej szyby, dostęp bezkluczykowy |
| 10 | 1996-1997: Przekaźnik sprężarki klimatyzacji, moduł sterowania światłami do jazdy dziennej, przekaźnik świateł do jazdy dziennej, przełącznik wskaźnika napędu na cztery koła, przełącznik osi przedniej, moduł bufora poziomu paliwa, moduł rezerwy energii diagnostycznej nadmuchiwanego ogranicznika ruchu, wygaszenie przyrządów, sterowanie lampami wewnętrznymi Moduł, przełącznik odmgławiacza tylnej szyby, odbiornik zdalnego sterowania zamka drzwi, alarm lampki pasów bezpieczeństwa, alarm lampki kluczyka zapłonu, przełącznik wyboru skrzynki rozdzielczej, moduł sterowania zmianą skrzynki rozdzielczej | |
| 10 | 1998-2005: Moduł sterowania nadwozia (BCM), zestaw wskaźników tablicy rozdzielczej (IPC) | |
| 5 | 20 | 1995-1997: Liniowy zawór EGR, solenoid upustowy pochłaniacza par paliwa, zawór elektromagnetyczny odpowietrzania pochłaniacza par paliwa, podgrzewane czujniki O2, czujnik położenia wałka rozrządu, moduł sterowania pojazdem, moduł sterowania układem napędowym, czujnik masowego przepływu powietrza |
| 10 | 1998: Radio, sterownik ogrzewania (z wyjątkiem klimatyzacji), ogrzewanie i sterownik klimatyzacji (z klimatyzacją), przełącznik świateł przeciwmgielnych, przełącznik modułu IP, moduł sterowania nadwozia ciężarówki (TBC), przełącznik wyboru skrzynki rozdzielczej, zestaw wskaźników | |
| 10 | 1999-2005: Moduł sterowania nadwozia (BCM), przełącznik zewnętrznego lusterka wstecznego, przełącznik blokady drzwi i okna bocznego – kierowca/pasażer z przodu, przełącznik blokady szyby bocznej, sterowanie dźwiękiem tylnych siedzeń , lampa IP popielniczki | |
| 6 | 25 | 1995: Przełącznik wyboru nagrzewnicy i klimatyzacji, elektryczny siłownik zaworu temperatury powietrza |
| 20 | 1996-1997: Siłownik elektryczny zaworu temperatury powietrza, sterownik nagrzewnicy i klimatyzacji, sterownik nagrzewnicy | |
| 2 | 1999-2005: Nadmiarowe elementy sterujące na kierownicy | |
| 7 | 25 | 1995-1997: Pomocnicze gniazda zasilania, złącze łącza danych |
| 5 | 1998: Przełącznik zewnętrznego lusterka wstecznego, zespół przełącznika zamka drzwi, zespół przełącznika szyby bocznej | |
| 10 | 1999-2005: Przełącznik reflektorów | |
| 8 | 30 | 1995-1997: Przełącznik odmrażania tylnej szyby |
| 10 | 1998-2005: Lampy dodatkowe – lewa/prawa konsola, niezamierzony przekaźnik zasilania, moduł sterowania zmianą skrzyni rozdzielczej (NP1) | |
| 9 | 15 | 1995: Moduł sterujący układu napędowego (akumulator), akumulator ABS, przekaźnik pompy paliwa |
| 20 | 1996-1997: Moduł sterujący układu napędowego (akumulator), przekaźnik pompy paliwa, przełącznik pompy paliwa i czujnik ciśnienia oleju silnikowego | |
| 20 | 1998-2005: Moduł sterowania nagrzewnicą i klimatyzacją (z klimatyzacją), sterownik nagrzewnicy (z wyjątkiem klimatyzacji) | |
| 10 | 10 | 1995: Moduł sterujący układu napędowego (zapłon), wtryskiwacze, czujniki silnika |
| 20 | 1996-1997: Czujnik położenia wału korbowego, elektroniczny moduł kontroli zapłonu, wtryskiwacze paliwa, moduł kontroli układu napędowego | |
| 20 | 1998-2005: Przełącznik wielofunkcyjny (przełącznik zagrożenia) | |
| 11 | 20 | 1995-1997: Radio, światła mapy wewnątrz lusterka wstecznego, wycieraczka/spryskiwacz tylnej szyby, moduł sterujący wyświetlacza informacyjnego kierowcy, przekaźnik lampy mapy/kopułkowej |
| 10 | 1998-2005: Klaster tablicy przyrządów (IPC), automatyczny siłownik blokady zmiany biegów, automatyczna skrzynia biegów, moduł sterujący układu napędowego | |
| 12 | 10 | 1996-1997: Moduł tempomatu, przełącznik tempomatu (przełącznik wielofunkcyjny), elektroniczny moduł sterowania hamulca (ABS), przełącznik TCC/hamulca i zwalniania tempomatu |
| 10 | 1998: Lampa IP Ashtray, moduł sterujący nadwozia ciężarówki (TBC), przełącznik zewnętrznego lusterka wstecznego, zespół przełącznika blokady drzwi, zespół przełącznika szyby bocznej | |
| 10 | 1999-2005: Radio, moduł sterowania ogrzewaniem i klimatyzacją, przełącznik świateł przeciwmgielnych, tylna wycieraczka/spryskiwacz i przełącznik zwalniania szyby tylnej/klapy tylnej, centrum informacyjne kierowcy (DIC), wskaźnik położenia dźwigni zmiany biegów automatycznej skrzyni biegów, moduł sterowania nadwozia (BCM) , Przełącznik wyboru skrzynki rozdzielczej, zestaw wskaźników tablicy rozdzielczej (IPC), przełącznik poziomowania reflektorów | |
| 13 | 15 | 1995: zegar, bateria radia, odtwarzacz CD |
| 10 | 1996-1997: Radio | |
| 20 | 1998-2005: Gniazdko zasilania akcesoriów — lewe/prawe, gniazdo zasilania akcesoriów — konsola podłogowa, gniazdo zasilania akcesoriów — tył | |
| 14 | 5 | 1995: Oświetlenie klastra, lampa popielnika, oświetlenie radiowe, lampa grzewcza, oświetlenie 4WD, moduł dzwonka, lampa przeciwmgielna Sw. Oświetlenie, światła do jazdy dziennej |
| 10 | 1996-1997: Przekaźnik sprężarki klimatyzacji | |
| 15 | 1998-2005: Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik odblokowywania drzwi – kierowca (zamki zasilania) | |
| 15 | 10 | 1995: Przekaźnik świateł do jazdy dziennej |
| 20 | 1996-1997: Przekaźnik świateł przeciwmgielnych, przekaźnik świateł do jazdy dziennej | |
| 10 | 1998-2005: Moduł sterowania układem napędowym (PCM), moduł sterowania zmianą skrzyni rozdzielczej, przełącznik sterowania zmianą skrzyni rozdzielczej (NP1, NP8), elektromagnes podciśnienia osi przedniej (NP1, NP8), przełącznik wskaźnika osi przedniej (NP1, NP8) | |
| 16 | 15 | 1995-1997: Kierunkowskazy, światła cofania, przełącznik świateł cofania (ręczna skrzynia biegów), przełącznik zakresu skrzyni biegów (przełącznik pozycji postojowej/neutralnej i świateł cofania) |
| 15 | 1998-2005: Nadmuchiwany moduł czujnika i diagnostyki bezpieczeństwa (SDM) | |
| 17 | 25 | Silnik wycieraczek szyby przedniej, przełącznik wielofunkcyjny (przełącznik wycieraczek) |
| 18 | 15 | 1995: Prędkościomierz, system ABS, tempomat |
| 2 | 1999-2005: Nadmiarowe elementy sterujące na kierownicy | |
| 19 | 20 | 1995-1997: Moduł sterujący skrzynki rozdzielczej (napęd na cztery koła) |
| 15 | 1998-2005: Radio, zestaw wskaźników tablicy rozdzielczej (IPC), moduł sterowania ogrzewaniem i klimatyzacją, moduł interfejsu pojazdu (VIU) | |
| 20 | 10 | 1995: Diagnostyczny moduł rezerwy energii (DERM) |
| 10 | 1996-1997: Wyłącznik położenia pedału sprzęgła i wyłącznik tempomatu, moduł rezerwy energii diagnostycznej nadmuchiwanego ogranicznika ruchu, moduł sterowania zmianą skrzyni rozdzielczej, przełącznik zakresu skrzyni biegów (przełącznik pozycji postojowej/neutralnej i lampki cofania) | |
| 25 | 1998-2005: Wzmacniacz audio | |
| 21 | 20 | 1995: Przekaźnik świateł przeciwmgielnych |
| 10 | 1998-2005: Siłownik temperatury powietrza, moduł sterowania ogrzewaniem i klimatyzacją, wewnętrzne lusterko wsteczne (automatyczne lusterko dzienne – nocne), zespół czujnika temperatury powietrza – wnętrze, zespół kontroli podciśnienia | |
| 22 | 10 | 1995-1997: Diagnostyczny moduł rezerwy energii poduszki powietrznej (DERM), czujnik uzbrajania |
| 10 | 1998-2005: Przełącznik świateł stopu, ABS – elektroniczny moduł sterujący hamulca (EBCM) | |
| 23 | 10 | 1995-1997: Lampka kontrolna pozycji automatycznej skrzyni biegów, wyświetlacz informacyjny kierowcy, przełącznik zwalniania szyby tylnej klapy, przełącznik świateł przeciwmgielnych, przełącznik wskaźnika napędu na cztery koła, sterownik nagrzewnicy i sterownika klimatyzacji, zestaw wskaźników, przełącznik zwalniania szyby tylnej klapy, radio, tył Przełącznik odmgławiacza szyb, przełącznik wycieraczki i spryskiwacza tylnej szyby, alarm lampki pasów bezpieczeństwa, alarm lampki kluczyka zapłonu |
| 15 | 1998-2005: Przełącznik tylnej wycieraczki / spryskiwacza, przełącznik zwalniania okna klapy końcowej / klapy podnoszonej | |
| 24 | 10 | 1995-1997: Zestaw wskaźników, automatyczna skrzynia biegów, siłownik zapadki parkowania (elektromagnes blokady zmiany biegów hamulca) |
| 10 | 1998-2005: Radio, centrum informacyjne kierowcy (DIC), moduł audio dla tylnych siedzeń (RSA), moduł interfejsu pojazdu (VIU), przełącznik zewnętrznego lusterka wstecznego | |
| A | 20 | 1995-1997: Elektryczne zamki do drzwi |
| B | 30 | 1995-1997: Elektryczne szyby, szyberdach |
