Lexus ES 300 (XV10) (1991-1996) – schematy bezpieczników i przekaźników
Rocznik 1991-1996 Generacja XV10
Zaktualizowano 29.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa ES 300 (XV10) z lat: 1991, 1992, 1993, 1994, 1995, 1996.
Sprawdzanie oraz wymiana bezpieczników Lexus ES 300 (XV10) (1991-1996)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Lexus ES 300 (XV10) (1991-1996)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

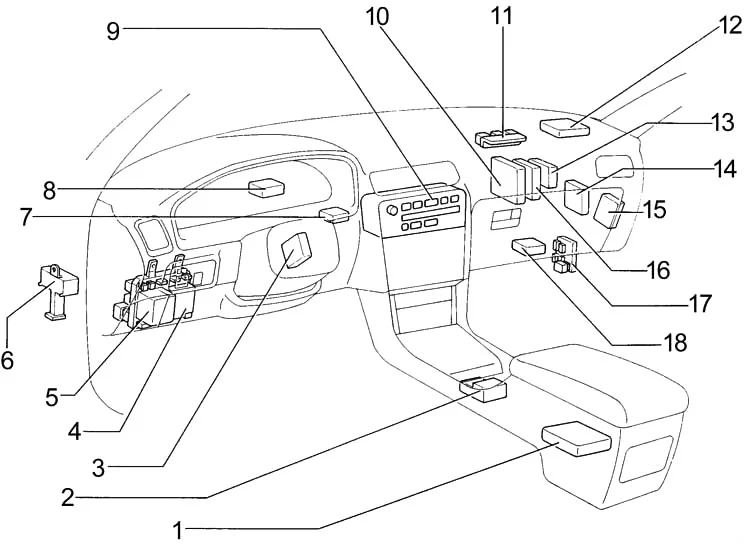

Przedział pasażerski Lexus ES 300 (XV10) (1991-1996)
- Zespół czujnika środkowej poduszki powietrznej
- ECU blokady zmiany biegów
- Przekaźnik sterujący wycieraczek
- Przekaźnik integracyjny
- Skrzynka bezpiecznikowa
- Skrzynka bezpieczników (panel lewego kopnięcia)
- Opornica
- J/B №3
- Zespół sterowania klimatyzacją
- Moduł sterujący silnika (silnik i elektronicznie sterowana jednostka ECU skrzyni biegów) A/T
lub
moduł sterujący silnika (ECU silnika) M/T - Skrzynka bezpieczników (za schowkiem)
- Przekaźnik świateł do jazdy dziennej (główny)
- PPS ECU
- ABS ECU
- ECU odstraszania kradzieży i zamka drzwi
- ECU tempomatu
- Skrzynka bezpieczników (prawy panel odrzutu)
- ECU wentylatora chłodzącego

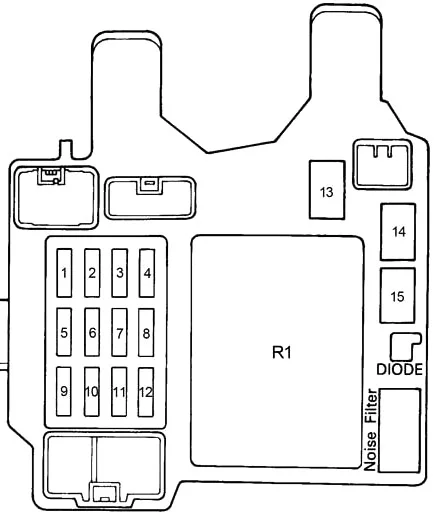

Skrzynka bezpieczników tablicy rozdzielczej Lexus ES 300 (XV10) (1991-1996)
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kolumny kierownicy.
Rewers
| Numer | Ampery [A] | Opis |
| 1 | 15 | System tempomatu, system sterowania wspomaganiem kierownicy, system blokady zmiany biegów, system przeciwblokujący. System poduszek powietrznych SRS, elektryczny zamek drzwi i system przeciwkradzieżowy, antena zasilająca, telefon, elektroniczny system wentylatora chłodzącego |
| 2 | 10 | 1991-1994: Wskaźniki i mierniki światła ostrzegawcze i brzęczyki (z wyjątkiem świateł ostrzegawczych wyładowania i otwartych drzwi), światła cofania, elektronicznie, sterowany układ automatycznej skrzyni biegów, układ nadbiegu automatycznej skrzyni biegów, odmgławiacz tylnej szyby i lusterka wstecznego |
| 15 | 1994-1996: Wskaźniki i mierniki, wskaźniki przypomnienia serwisowego i brzęczyki ostrzegawcze (z wyjątkiem lampek ostrzegawczych rozładunku i otwartych drzwi), światła cofania, elektronicznie sterowana automatyczna skrzynia biegów, automatyczny system nadbiegu skrzyni biegów, tylna szyba i zewnętrzne lusterko wsteczne odmgławiacz | |
| 3 | 25 | 1991-1994: Światła stopu, urządzenie anulowania tempomatu, system blokady zmiany biegów, układ przeciwblokujący |
| 20 | 1995-1996: Światła stopu, urządzenie anulowania tempomatu, system blokady zmiany biegów, system zapobiegający blokowaniu się hamulców | |
| 4 | 15 | Ogrzewanie siedzeń |
| 5 | 20 | Wycieraczki i spryskiwacze przedniej szyby, środek do czyszczenia reflektorów |
| 6 | 7,5 | Włącz światła sygnalizacyjne |
| 7 | 7,5 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ wentylatora chłodzącego, układ poduszek powietrznych SRS |
| 8 | 15 | Radio, magnetofon kasetowy, odtwarzacz płyt kompaktowych, antena elektryczna, elektryczne lusterka wsteczne, zapalniczka, system antykradzieżowy, system blokady zmiany biegów, system poduszek powietrznych SRS, zegar |
| 9 | 10 | Odmgławiacz zewnętrznego lusterka wstecznego |
| 10 | 15 | Światła tylne, światła postojowe |
| 11 | 7,5 | System poduszek powietrznych SRS, system przeciwblokujący, system świateł do jazdy dziennej |
| 12 | – | – |
| 13 | 40 | System zapłonu |
| 14 | 30 | Elektroniczny szyberdach, elektryczne szyby |
| 15 | 40 | Tylne okno i zewnętrzne lusterko wsteczne – odmgławianie |
| Przekaźnik | ||
| R1 | Przekaźnik integracyjny | |
| Przekaźniki z tyłu | ||
| R1 | Główny przekaźnik zasilania | |
| R2 | Światła tylne | |
| R3 | Odmgławiacz | |

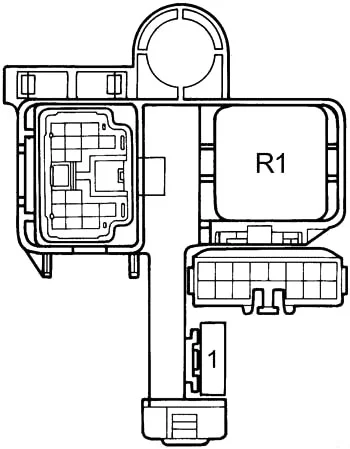

Skrzynka bezpieczników lewego panelu Lexus ES 300 (XV10) (1991-1996)
| Numer | Ampery [A] | Opis |
| 1 | 15 | 1991-1994: Światła przeciwmgielne |
| 10 | 1994-1996: Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa | |
| Przekaźnik | ||
| R1 | Światła przeciwmgielne lub migacz kierunkowskazów | |

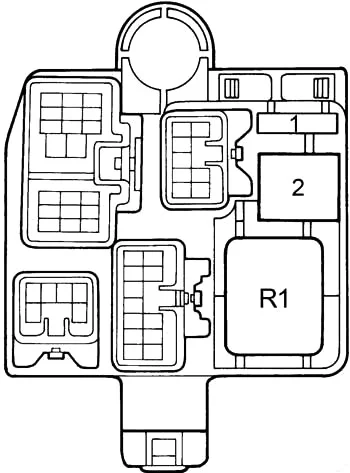

Skrzynka bezpieczników prawego panelu prawego Lexus ES 300 (XV10) (1991-1996)
| Numer | Ampery [A] | Opis |
| 1 | – | – |
| 2 | 40 | System kontroli środowiska |
| Przekaźnik | ||
| R1 | Podgrzewacz | |
Przekaźniki za schowkiem na rękawiczki Lexus ES 300 (XV10) (1991-1996)
| Numer | Przekaźnik |
| R1 | Tylne światło przeciwmgielne
lub rozrusznik |
| R2 | Przekaźnik otwarcia obwodu |
| R3 | Włącz migacz sygnału |

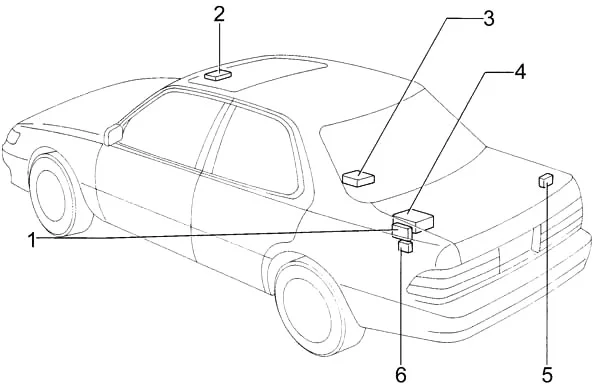

- Bezprzewodowy zamek do drzwi ECU
- Przekaźnik kontroli szyberdachu
- Wzmacniacz komponentowy stereo
- Automatyczna zmieniarka CD
- Przekaźnik kontroli automatycznej anteny
- Czujnik awarii światła

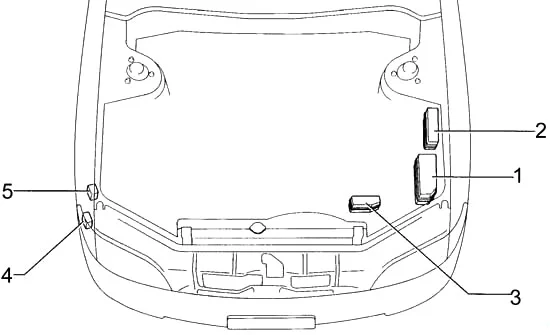

Komora silnika Lexus ES 300 (XV10) (1991-1996)
- Skrzynka bezpiecznikowa
- Dodatkowa skrzynka bezpieczników
- Dodatkowa skrzynka bezpieczników (z DRL)
- Przekaźnik ABS
- Przekaźnik czyszczenia reflektorów

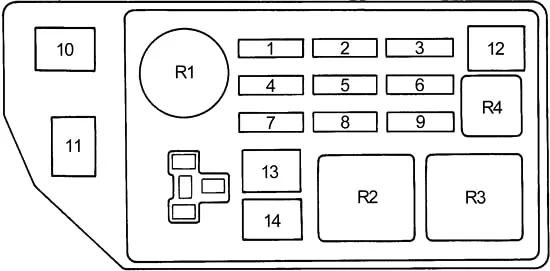

Skrzynka bezpieczników w komorze silnika Lexus ES 300 (XV10) (1991-1996)
Schemat 1991-1994
| Numer | Ampery [A] | Opis |
| 1 | 10 | Układ rozruchowy, elektroniczny układ wtrysku paliwa |
| 2 | 7,5 | System ładowania |
| 3 | 15 | Elektroniczny układ wtrysku paliwa |
| 4 | 15 | Reflektor prawy |
| 15 | Reflektor prawy (światło drogowe) | |
| 5 | 20 | Radio, magnetofon kasetowy, odtwarzacz płyt kompaktowych, antena zasilająca, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie sufitowe w drzwiach, oświetlenie wyłącznika zapłonu, oświetlenie bagażnika, elektroniczny system szyberdachu, oświetlenie tablicy przyrządów, blokada drzwi i system antykradzieżowy, blokowanie za pomocą bezprzewodowego system zdalnego sterowania |
| 6 | 15 | Reflektory awaryjne, klaksony |
| 7 | 15 | Reflektor lewy |
| 15 | Reflektor lewy (światło drogowe) | |
| 8 | – | – |
| 9 | 30 | Układ zapłonowy, elektroniczny układ wtrysku paliwa |
| 10 | 100 | System ładowania |
| 11 | 60 | System zapobiegania blokady kół |
| 12 | 30 | System startowy |
| 13 | – | – |
| 14 | – | – |
| Przekaźnik | ||
| R1 | Jednostka sterująca silnika (główna EFI) | |
| R2 | – | |
| R3 | Reflektor | |
| R4 | Klakson | |
Schemat 1994-1996
| Numer | Ampery [A] | Opis |
| 1 | 15 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 2 | 10 | Klakson |
| 3 | 7,5 | System diagnostyki pokładowej |
| 4 | 10 | Sygnalizatory awaryjne |
| 5 | 20 | Radio, magnetofon kasetowy, odtwarzacz płyt kompaktowych, antena zasilająca, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie sufitowe w drzwiach, oświetlenie wyłącznika zapłonu, oświetlenie bagażnika, elektroniczny system szyberdachu, oświetlenie tablicy przyrządów, blokada drzwi i system antykradzieżowy, blokowanie pilotem bezprzewodowym System sterowania |
| 6 | 15 | Reflektor lewy |
| 15 | Reflektor lewy (światło drogowe) | |
| 7 | 15 | Reflektor prawy |
| 15 | Reflektor prawy (światło drogowe) | |
| 8 | 7,5 | System ładowania |
| 9 | 30 | Elektroniczny układ zapłonowy/rozdzielacz zapłonowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 10 | 15 | System poduszek powietrznych SRS, system przeciwblokujący, system świateł do jazdy dziennej |
| 11 | 15 | Telefon |
| 12 | 40 | Reflektor, układ rozruchowy |
| 13 | 30 | Elektryczne wentylatory chłodzące |
| 14 | 30 | Elektryczne wentylatory chłodzące |
| 15 | 100 | System ładowania |
| 16 | 60 | System zapobiegania blokady kół |
| Przekaźnik | ||
| R1 | Główny przekaźnik EFI | |
| R2 | Rozrusznik | |
| R3 | Klakson | |
| R4 | Reflektor | |
| R5 | Wentylator chłodnicy | |
| R6 | Główny przekaźnik silnika | |

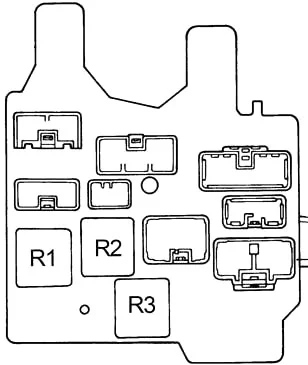

Dodatkowe skrzynki bezpieczników Lexus ES 300 (XV10) (1991-1996)
| Numer | Ampery [A] | Opis |
| 1 | 15 | Reflektor lewy (światło mijania) |
| 2 | 15 | Reflektor prawy (światła mijania) |
| 3 | 15 | 1991-1994: Telefon |
| 15 | 1994: Światła przeciwmgielne | |
| 20 | 1995-1996: Światła przeciwmgielne | |
| 4 | 20 | Radio, magnetofon kasetowy, odtwarzacz płyt kompaktowych, antena zasilająca |
| Przekaźnik | ||
| R1 | – | |
| R2 | Sprzęgło magnetyczne klimatyzacji | |
| R3 | Przekaźnik świateł do jazdy dziennej №2 | |
| Numer | Ampery [A] | Opis |
| 1 | 7,5 | 1991-1994: Światła do jazdy dziennej |
| 5 | 1995-1996: Światła do jazdy dziennej | |
| Przekaźnik | ||
| R1 | Przekaźnik świateł do jazdy dziennej 4 | |
| R2 | Przekaźnik świateł do jazdy dziennej 3 | |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
