W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevrolet Cobalt z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

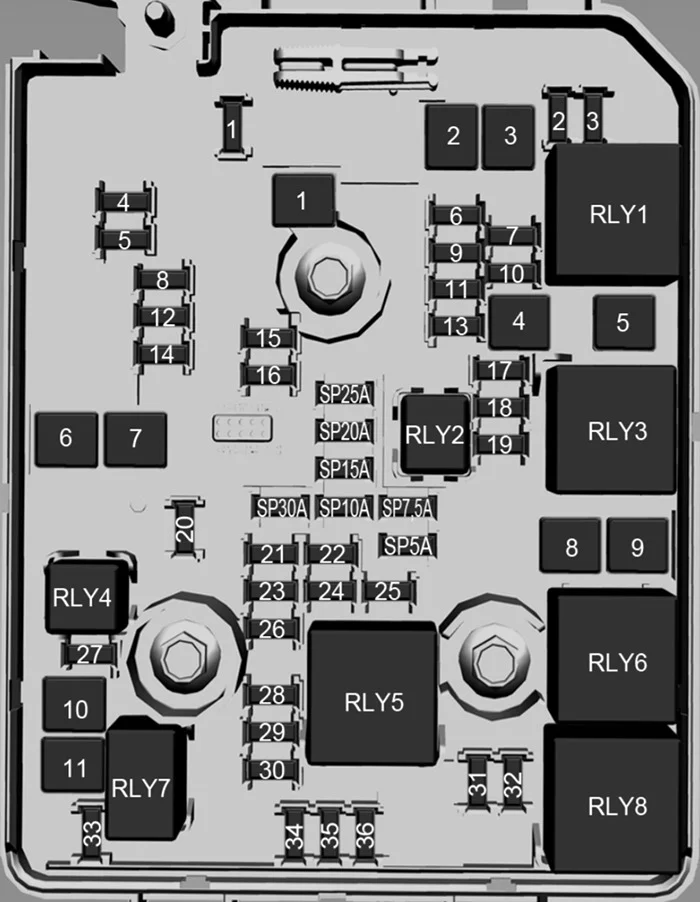

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika. Odblokuj pokrywę, podnieś ją i zdejmij.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 25A | nieużywany |
| 2 | 7,5A | zewnętrzne lusterko wsteczne |
| 3 | 5A | nieużywany |
| 4 | 25A | nieużywany |
| 5 | 30A | Moduł ABS |
| 6 | 5A | nieużywany |
| 7 | 15A | nieużywany |
| 8 | 15A | moduł automatycznej skrzyni biegów |
| 9 | 5A | regulator napięcia sterującego |
| 10 | 10 A | Poziomowanie reflektorów / kamera cofania (jeśli jest w wyposażeniu) |
| 11 | 20 | nieużywany |
| 12 | 30A | tylny odmgławiacz |
| 13 | 10 A | nieużywany |
| 14 | 7,5A | Nie używany (silnik ECONO.FLEX). Podgrzewacz zewnętrznych lusterek wstecznych (silniki wysokoprężne i benzynowe) |
| 15 | 20 | nieużywany |
| 16 | 25A | nieużywany |
| 17 | 10 A | Pompa paliwa do rozruchu zimnego silnika (silnik ECONO.FLEX) / Czujnik ciśnienia paliwa (silnik wysokoprężny) |
| 18 | 10 A | Moduł sterujący silnika / moduł automatycznej skrzyni biegów |
| 19 | 20 | pompa paliwowa |
| 20 | 15A | Nie używany (ECONO.FLEX i silniki benzynowe) |
| 10 A | Nie używany (silnik wysokoprężny) | |
| 21 | 10 A | Cewka przekaźnika wentylatora chłodnicy / Cewka przekaźnika klimatyzacji (ECONO.FLEX i silniki benzynowe) lub zawór upustowy turbosprężarki / Moduł sterujący silnika / Cewka przekaźnika wentylatora chłodnicy / Cewka przekaźnika klimatyzacji / Cewka przekaźnika podgrzewacza paliwa (silnik Diesla) |
| 22 | 10 A | nieużywany |
| 23 | 10 A | Moduł sterujący silnika |
| 24 | 10 A | spryskiwacz przedniej szyby |
| 25 | 10 A | Pompa paliwa do zimnego rozruchu (silnik ECONO.FLEX). Nie używany (silniki diesla i benzynowe) |
| 26 | 10 A | Moduł sterujący silnika / zawór masowego przepływu powietrza (ECONO.FLEX i silniki benzynowe) lub zawór wydechowy (silnik Diesla) |
| 27 | 10 A | nieużywany |
| 28 | 10 A | Moduł sterujący silnika/czujnik tlenu (ECONO.FLEX i silniki benzynowe). Czujnik tlenu (silnik wysokoprężny) |
| 29 | 20 | Moduł sterujący silnika |
| 30 | 15A | Sterowanie wtryskiem i wtryskiem (ECONO.FLEX i silniki benzynowe). Nie używany (silnik wysokoprężny) |
| 31 | 10 A | Światła drogowe (lewa strona) |
| 32 | 10 A | Światła drogowe (prawa strona) |
| 33 | 15A | Moduł sterujący silnika (ECONO.FLEX i silniki benzynowe) |
| 5A | Nie używany (silnik wysokoprężny) | |
| 3. 4 | 15A | Klakson |
| 35 | 10 A | sprężarka klimatyzacji |
| 36 | 10 A | przednie światło przeciwmgielne |
| 1 | 40A | Moduł ABS |
| 2 | 30A | Spryskiwacz do szyb |
| 3 | 40A | Sterowanie ogrzewaniem, wentylacją i klimatyzacją |
| 4 | 30A | Poduszka powietrzna/automatyczne odblokowanie/deska rozdzielcza/pedał sprzęgła/sterowanie reflektorami |
| 5 | 40A | nieużywany |
| 6 | 30A | Nie używany (ECONO.FLEX i silniki benzynowe). Podgrzewacz paliwa (silnik wysokoprężny) |
| 7 | 40A | nieużywany |
| 8 | 30A | Wentylator chłodnicy (ECONO.FLEX i silniki benzynowe) |
| 40A | Wentylator chłodnicy (silnik wysokoprężny) | |
| 9 | 40A | Wentylator chłodnicy (ECONO.FLEX i silniki benzynowe) |
| 60A | Wentylator chłodnicy (silnik wysokoprężny) | |
| 10 | 20 | Nie używany (ECONO.FLEX i silniki benzynowe) |
| 60A | Świeca żarowa do podgrzewania (silnik wysokoprężny) | |
| 11 | 30A | Start silnika |
| RLY1 | Przekaźnik uruchamiania | |
| RLY2 | pompa paliwowa | |
| RLY3 | Nie używany (ECONO.FLEX i silniki benzynowe). Wentylator chłodnicy (do silnika Diesla) |
|
| RLY4 | nieużywany | |
| RLY5 | przekaźnik układu napędowego | |
| RLY6 | Wentylator chłodnicy o dużej prędkości | |
| RLY7 | Startujący silnik | |
| RLY8 | wentylator chłodnicy o niskiej prędkości | |

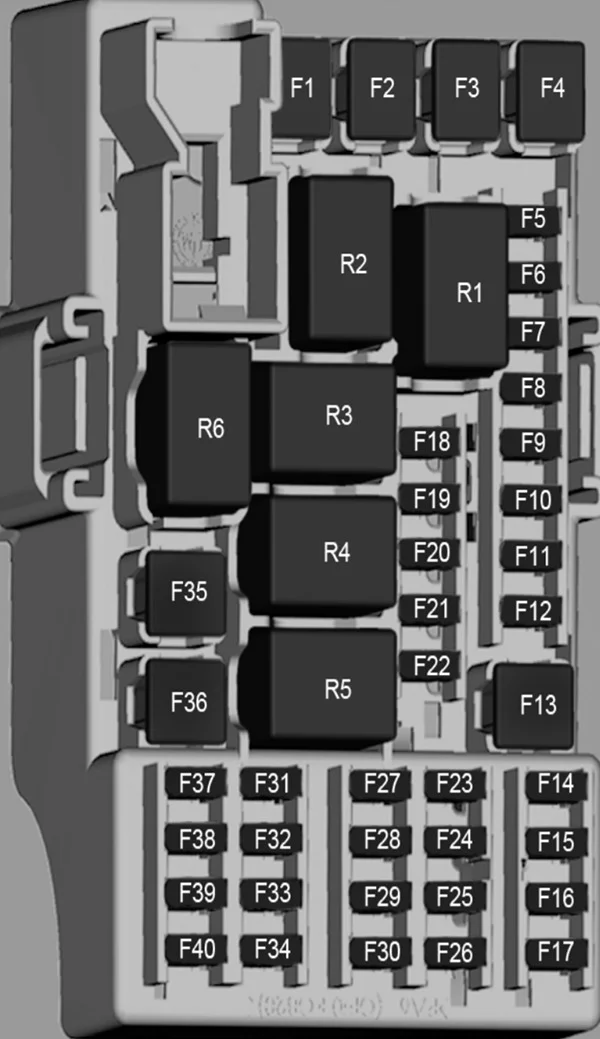

Skrzynka bezpieczników deski rozdzielczej

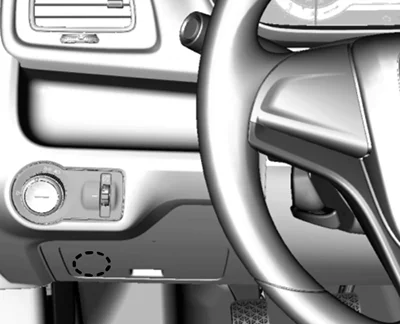

Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej.
Aby uzyskać dostęp do skrzynki bezpieczników, pociągnij pokrywę deski rozdzielczej i zdejmij ją.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | nieużywany |
| F2 | – | nieużywany |
| F3 | 25A | Przednia szyba elektryczna z komfortowym zamykaniem (jeśli jest w wyposażeniu) |
| F4 | – | nieużywany |
| F5 | 20 | Kontrolka światła ostrzegawczego / Lampka kontrolna odmgławiacza tylnej szyby / Światło hamowania / Trzecie światło hamowania / Oświetlenie tablicy rejestracyjnej / Sterowanie przekaźnikiem układu spryskiwaczy przedniej szyby / Sterowanie przekaźnikiem zapłonu / Sygnał zapłonu dla modułu silnika sterującego zapłonem / Sterowanie przekaźnikiem modułu blokady pokrywy bagażnika / Aktywacja układu hamulcowego / Lampka kontrolna układu klimatyzacji |
| F6 | 20 | Lampka kontrolna centralnego zamka (dla pojazdów z systemem alarmowym) / Sterowanie przekaźnikiem odmgławiacza tylnej szyby / Sterowanie przekaźnikiem akcesoriów |
| F7 | 30A | Lewe światło mijania/prawe światło tylne/lewe światło hamowania/lewy kierunkowskaz/lewe światło tylne/prawe przednie światło obrysowe; |
| F8 | 30A | Prawe światło mijania/lewe światło tylne/prawe światło hamowania/prawy kierunkowskaz/światło przedziału ładunkowego/lewe przednie światło obrysowe |
| F9 | 25A | Lampka kontrolna systemu HVAC / sterowanie przekaźnikiem modułu HVAC |
| F10 | 20 | Oświetlenie tablicy przyrządów / Prawy tylny kierunkowskaz / Podświetlenie dźwigni zmiany biegów automatycznej skrzyni biegów / Światło cofania |
| F11 | 20 | Lewy tylny kierunkowskaz/światło grzecznościowe/tylne światło przeciwmgielne/blokada zmiany biegów automatycznej skrzyni biegów |
| F12 | 30A | centralny zamek |
| F13 | 25A | Tylne okno elektryczne z wygodnym zamknięciem (jeśli jest w wyposażeniu) |
| F14 | 10 A | System blokowania pokrywy bagażnika |
| F15 | 10 A | System poduszek powietrznych / Automatyczne odblokowanie |
| F 16 | 15A | złącze diagnostyczne |
| F17 | 2A | blokada zapłonu |
| F18 | 10 A | Moduł ogrzewania, wentylacji i klimatyzacji |
| F19 | 7,5A | Przełącznik komfortowego zamykania 4-drzwiowego podnośnika szyby (jeśli jest w wyposażeniu) |
| F20 | 10 A | OnStar |
| F21 | 10 A | Centralny moduł bramy (CGM) |
| F22 | 15A/20A | Radio |
| F23 | 5A | Czujnik deszczu/automatyczny czujnik światła (jeśli jest w wyposażeniu) |
| F24 | 10 A | Czujnik parkowania |
| F25 | – | nieużywany |
| F26 | 10 A | tablica przyrządów |
| F27 | 10 A | System poduszek powietrznych / Automatyczne odblokowanie |
| F28 | 10 A | tablica przyrządów |
| F29 | 7,5A | Sprzęgło |
| F30 | 10 A | Regulacja reflektorów |
| F31 | – | nieużywany |
| F32 | 10 A | Moduł ogrzewania, wentylacji i klimatyzacji |
| F33 | – | nieużywany |
| F34 | 2A | Oświetlenie sterowania na kierownicy |
| F35 | 25A | Elektryczne szyby przednie |
| F36 | 25A | elektryczny podnośnik szyb |
| F37 | – | nieużywany |
| F38 | 20 | Gniazdko/zapalniczka |
| F39 | 10 A | Radio |
| F40 | – | nieużywany |
| R1 | – | |
| R2 | – | |
| R3 | Przekaźnik systemu blokowania pokrywy bagażnika | |
| R4 | – | |
| R5 | Przekaźnik modułu HVAC | |
| R6 | Przekaźnik szyb / Radio / Gniazdo zasilania / Zapalniczka | |
