W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Celebrity z lat: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990.

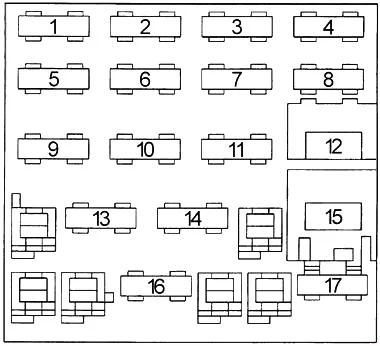

Schemat skrzynki bezpieczników w przedziale pasażerskim
Bezpieczniki znajdują się w lub w pobliżu schowka po prawej stronie.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10 | 1982-1986: Świece żarowe silników Diesla (1982-1985), elektroniczny wtrysk paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1987-1989: Komputerowe sterowanie, zapłon ECM, wtrysk paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1990: Wtryskiwacze ECM, system bezpośredniego zapłonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | 1982-1989: Przekaźnik pompy paliwa, sygnał korby (1987-1989) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | 1982-1989: Światła stopu, światła awaryjne, dźwiękowy system ostrzegawczy (1987-1989) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1990: Przekaźnik klimatyzacji, elektromagnes EGR, elektromagnes oczyszczania kanistra | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | 1982-1989: Grzałka ssania (1982-1987), wentylator chłodziwa, wskaźniki ostrzegawcze (1982-1986) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1990: Wentylator elektryczny, grzałka oporowa, generator, światła do jazdy dziennej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Kierunkowskaz, światła cofania, zwolnienie bagażnika i klapy tylnej (z automatyczną skrzynią biegów (1987-1990)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | 1982-1989: Sygnał korby do ECM, wtryskiwacz zimnego rozruchu (1987) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Parking przedni, znacznik boczny, tablica rejestracyjna tylnych świateł, światła stopu, kierunkowskazy, radio/zegar cyfrowy (1982-1986) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Grzejnik i klimatyzator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Wskaźniki, wskaźnik ostrzegawczy, dźwiękowy system ostrzegawczy, komputerowa kontrola poleceń, odmgławiacz tylnej szyby, wskaźnik ostrzegawczy hamulca, sprzęgło przemiennika momentu obrotowego, zwolnienie bagażnika, przekaźnik klimatyzacji (1987-1990), czujnik prędkości pojazdu (1987-1990) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 | 1982-1989: Silnik wycieraczek/spryskiwaczy przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1990: Światła stopu, migacz świateł awaryjnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Światła sufitowe, dźwiękowy system ostrzegawczy (1982-1986), zapalniczka papierosowa, oświetlenie komory silnika, klakson, oświetlenie wewnętrzne, zamki drzwi elektrycznych (1982-1983), oświetlenie tablicy przyrządów (1987-1990), oświetlenie bagażnika (1987-1990), Zamki do drzwi popielniczki (1987-1990), Klakson i bierny ogranicznik (1990) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Wyłącznik obwodu: szyba elektryczna, spryskiwacz/wycieraczka tylna (1985-1990), zwalnianie klapy tylnej (1987-1990), zwalnianie bagażnika (ręczna skrzynia biegów (1987-1990)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | 1982-1989: Oświetlenie tablicy przyrządów, dźwiękowy system ostrzegawczy (1982-1986), odmgławiacz tylnej szyby (1982-1986), światła radia (1982-1983) Oświetlenie tablicy przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 1990: Radio, oświetlenie kapsuł, włącznik ogrzewania i klimatyzacji, reflektor, popielniczka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Radio, tempomat (1987-1990) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Wyłącznik obwodu: akcesoria elektryczne (1982-1983), odmgławiacz tylnej szyby, elektryczne zamki drzwi, elektryczne fotele, tylna spryskiwacz/wycieraczka (1985-1990), zwalnianie klapy tylnej (1985-1986) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 25 | 1990: Wycieraczka/spryskiwacz przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | 1982-1989: ECM-komputerowa kontrola dowodzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
