Chevrolet Celta (2006-2015) – schematy bezpieczników i przekaźników
Rocznik 2006-2015
Zaktualizowano 24.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Celta z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w przedziale pasażerskim

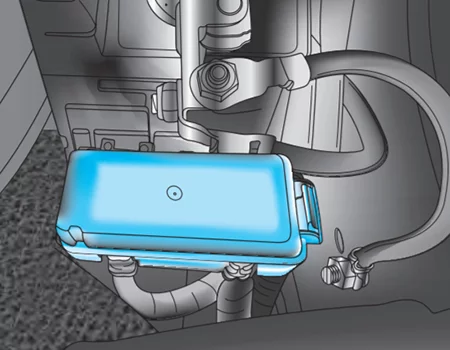

Skrzynka bezpieczników znajduje się na pokrywie deski rozdzielczej po lewej stronie kolumny kierownicy i jest chroniona pokrywą.
- zdejmij pokrywę; pociągnij go od dołu.
- Aby zamontować pokrywę, dopasuj punkty podparcia w górnej części obudowy i dociśnij dolną część, aż się zablokuje.
Nie próbuj otwierać pokrywy skrzynki bezpieczników, wyciągając ją z otworu schowka (jeśli jest w wyposażeniu).
| Numer | Ampery [A] | Opis |
|---|---|---|
| F01 | 10 A | Moduł sterujący poduszki powietrznej (SDM) (jeśli jest na wyposażeniu) |
| F02 | 10 A | Układ immobilizera / moduł sterujący silnika (ECM) / czujnik prędkości / zestaw wskaźników) / moduł sterujący hamulca (ABS) (jeśli jest na wyposażeniu) |
| F03 | 20 | Gniazdo akcesoriów elektrycznych / Zapalniczka (jeśli jest w wyposażeniu) / Radio (jeśli jest w wyposażeniu) |
| F04 | 5A | Wyłącznik odmgławiacza tylnej szyby / Wyłącznik zamka drzwi (jeśli jest w wyposażeniu) / Moduł komfortu (jeśli jest w wyposażeniu) |
| F05 | 5A | światło cofania |
| F06 | 15A | Światło hamowania / kierunkowskaz / przekaźnik elektromagnetyczny rozruchu zimnego silnika (pojazdy wyposażone tylko w silnik 1.0L Flexpower – jeśli jest w wyposażeniu) / Elektromagnes rozruchu zimnego silnika (pojazdy wyposażone tylko w silnik 1.0L Flexpower – jeśli jest w wyposażeniu) |
| F07 | – | Nieużywany |
| F08 | – | Nieużywany |
| F09 | 15A | Prawe i lewe światło drogowe / lampka kontrolna świateł drogowych na tablicy rozdzielczej |
| F10 | 10 A | Światła mijania po lewej stronie |
| F11 | 10 A | Światła mijania z prawej strony |
| F12 | 10 A | Przednia i tylna lampa pozycyjna (lewa strona) / Oświetlenie przełącznika na desce rozdzielczej / Oświetlenie tablicy przyrządów / Oświetlenie radia (jeśli jest w wyposażeniu) / Oświetlenie modułu wentylacji, ogrzewania i klimatyzacji (jeśli jest w wyposażeniu) |
| F13 | 10 A | Prawe przednie i tylne światło postojowe |
| F14 | – | Nieużywany |
| F15 | 5A | Główny przekaźnik elektromagnetyczny klimatyzacji |
| F 16 | – | Nieużywany |
| F17 | 25A | Moduł hamulcowy ABS (jeśli jest w wyposażeniu) / Moc modułu sterującego silnika (ECM) |
| F18 | 10 A | Zasilanie radia (jeśli jest) |
| F19 | 10 A | System immobilizera (immobilizer) / deska rozdzielcza / moduł sterujący silnika |
| F20 | 10 A | Klakson alarmu przeciwkradzieżowego (ATWS) (jeśli jest na wyposażeniu) |
| F21 | 20 | Światło kierunkowskazu/złącze diagnostyczne ALDL zasilanie/światło oświetlenia wnętrza |
| F22 | 20 | Moduł komfortu (jeśli jest w wyposażeniu) |
| F23 | 20 | Moduł komfortu — okno zasilania (lewa strona) (jeśli jest) |
| F24 | 20 | Moduł komfortu — okno zasilania (prawa strona) (jeśli jest) |
| F25 | 30A | Światła drogowe / Światła mijania / Światła pozycyjne |
| F26 | 40A | Pompa modułu hamulcowego ABS (jeśli jest na wyposażeniu) |
| F27 | 30A | wentylator wewnętrzny |
| F28 | 5A | Przekaźnik klaksonu / przekaźnik pompy paliwa / główny przekaźnik cewki |
| F29 | 10 A | Klakson |
| F30 | 20 | Elektryczna pompa paliwa i dysze wtrysku paliwa |
| F31 | 20 | Cewka zapłonowa (DIS) / Moduł mocy silnika (ECM) / Czujnik tlenu / Zawór upustowy pojemnika |
| F32 | – | Nieużywany |
| F33 | – | Nieużywany |
| F34 | 30A | elektromagnes rozrusznika |
| F35 | 10 A | Pompa zimnego rozruchu (tylko pojazdy wyposażone w silnik 1.0L Flexpower – jeśli są na wyposażeniu) |
| F37 | 25A | Odmgławiacz tylnej szyby |
| F38 | – | Nieużywany |
| F39 | 25A | Środek do czyszczenia szyby |
| R1 | Sprężarka klimatyzacji (jeśli jest na wyposażeniu) | |
| R2 | 1 przekaźnik prędkości klimatyzatora (jeśli jest na wyposażeniu) | |
| R3 | Nieużywany | |
| R4 | Nieużywany | |
| R5 | Nieużywany | |
| R6 | Główny przekaźnik układu klimatyzacji (jeśli jest na wyposażeniu) | |
Mega bezpiecznik bezpiecznik

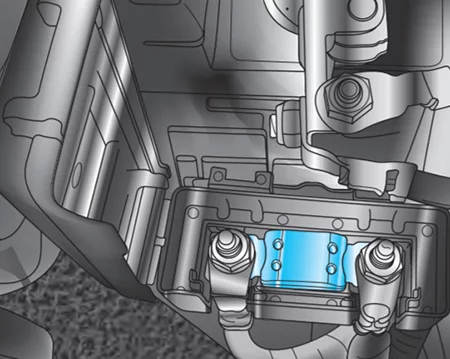

Skrzynka bezpieczników mega-fuse znajduje się obok akumulatora w komorze silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| MF01 | 125A | Wszystkie funkcje pojazdu z wyjątkiem rozrusznika i alternatora |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
