Chevrolet Sail (2010-2015) – schematy bezpieczników i przekaźników
Rocznik 2010-2015
Zaktualizowano 24.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Sail z lat: 2010, 2011, 2012, 2013, 2014, 2015.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

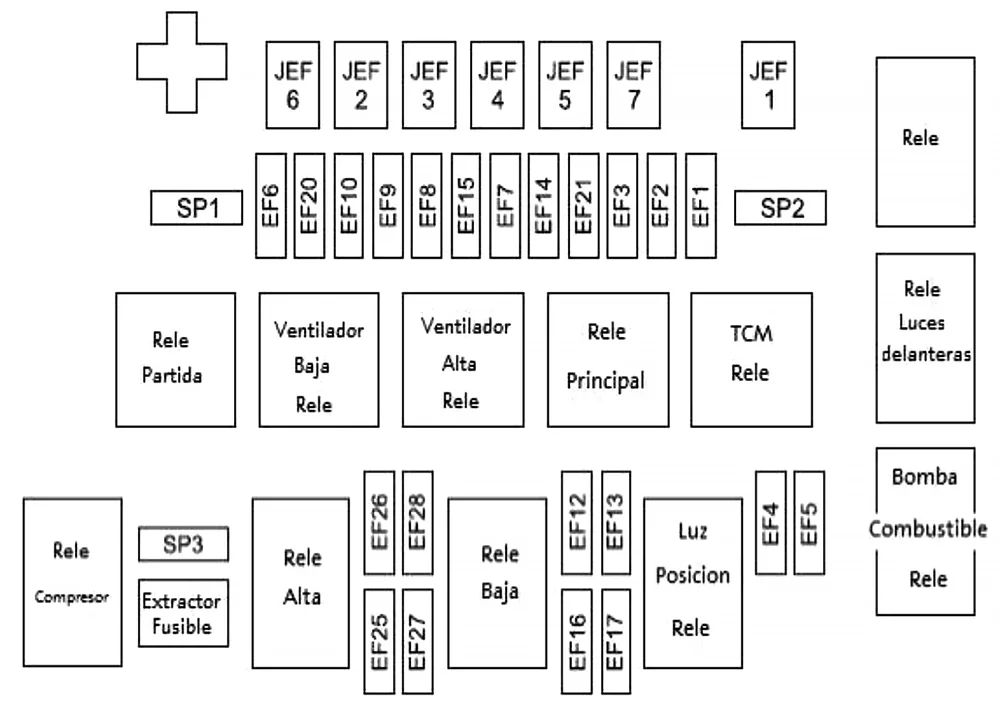

Skrzynka bezpieczników w komorze silnika

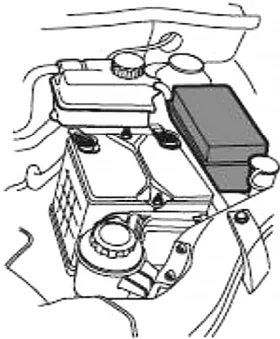

Blok bezpieczników w komorze silnika znajduje się obok pojemnika na płyn chłodzący.
| Numer | Ampery [A] | Opis |
|---|---|---|
| EF1 | 15A | Przednie światła przeciwmgielne |
| EF2 | 15A | pompa paliwowa |
| EF3 | 10 A | Klakson |
| EF4 | 10 A | Tylne światła lewe |
| EF5 | 10 A | Tylne światła prawe |
| EF6 | 10 A | Sprężarka klimatyzacji |
| EF7 | 20 | Światło pozycyjne |
| EF8 | 30A | Tylne odmgławianie |
| EF9 | 15A | ABS |
| FY10 | 25A | Główny reflektor |
| FY12 | 15A | Przedni sensor tlenu |
| FY13 | 15A | Tylny sensor tlenu |
| FY14 | 30A | Główny przekaźnik |
| FY15 | 10 A | ECU |
| FY16 | 15A | wtryskiwacz |
| FY17 | 15A | ECU2 |
| FY20 | 15A | TCM |
| FY21 | 30A | Pompa przekaźnikowa |
| FY25 | 10 A | Lewe światła mijania |
| FY26 | 10 A | Lewe światła drogowe |
| FY27 | 10 A | Prawe światła mijania |
| FY28 | 10 A | Prawe światła drogowe |
| JEF1 | 30A | Zasilanie okien |
| JEF2 | 40A | Dmuchawa |
| JEF3 | 40A | Wentylator chłodzący |
| JEF4 | 40A | ABS |
| JEF5 | 30A | Akcesoria/Zapłon 1 |
| JEF6 | 30A | Zapłon/START |
| JEF7 | 30A | BATT DO IP |
| SP1 | 10 A | Zapasowy bezpiecznik |
| SP2 | 10 A | Zapasowy bezpiecznik |
| SP3 | 15A | Zapasowy bezpiecznik |

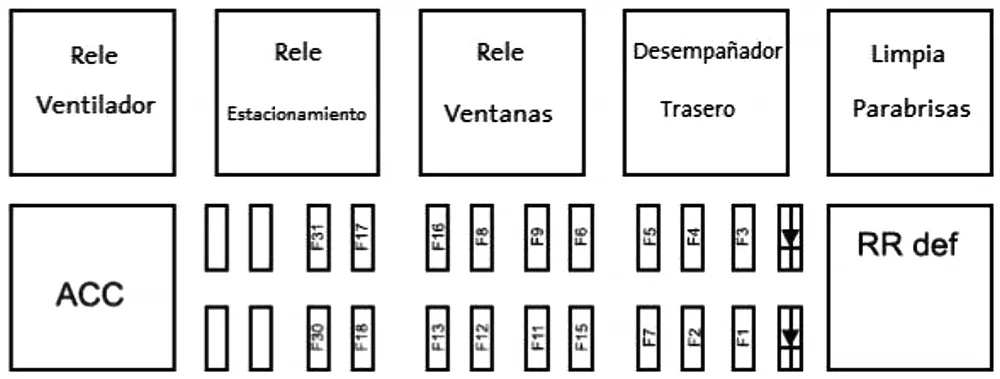

Skrzynka bezpieczników w przedziale pasażerskim
Blok bezpieczników w kabinie pasażerskiej znajduje się za schowkiem po lewej stronie deski rozdzielczej i jest widoczny po wyjęciu schowka.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15A | Zapalniczka |
| F2 | 10 A | OSRV |
| F3 | 15A | Centralny zamek |
| F4 | 10 A | Tablica |
| F5 | 10 A | Lampy cofania |
| F6 | 10 A | Zapłon ECM IGN |
| F7 | 10 A | ECM ACC Zapłon |
| F8 | 10 A | SDM |
| F9 | 10 A | ABS IGN włączony |
| F11 | 15A | Audio |
| F12 | 15A | Światło hamowania |
| F13 | 15A | Światło awaryjne |
| F15 | 7,5A | odmgławiacz |
| F 16 | 20 | Przednia szyba |
| F17 | 20 | Wentylator |
| F18 | 15A | Oświetlenie wewnątrz pojazdu |
| F30 | 25A | Centralny zamek |
| F31 | 10 A | Szyberdach |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
