W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X3 G01 z lat: 2018, 2019, 2020, 2021, 2022, 2023.
BMW X3 G01 to trzecia generacja modelu X3, która została wprowadzona na rynek w 2017 roku i jest nadal produkowana. Oto kilka kluczowych informacji na temat BMW X3 G01:
- Design: BMW X3 G01 posiada nowoczesny i atrakcyjny wygląd, który łączy elementy sportowego SUV-a z elegancją. Charakterystyczne cechy to charakterystyczny przedni grill w kształcie „nerki”, agresywnie stylizowane reflektory i muskularne linie nadwozia. Samochód jest proporcjonalny i dynamiczny.
- Silniki: BMW X3 G01 jest dostępne z różnymi wersjami silnikowymi, w tym benzynowymi i wysokoprężnymi. Silniki różnią się pojemnością i mocą, a oferta obejmuje również wersje z napędem hybrydowym typu plug-in.
- Napęd: BMW X3 G01 standardowo jest wyposażone w napęd na cztery koła xDrive, który zapewnia doskonałą trakcję i stabilność na różnym podłożu. Istnieją również wersje z napędem na przednie koła.
- Wnętrze: Wnętrze BMW X3 G01 jest przestronne, nowoczesne i luksusowo wykończone. Zastosowane materiały wysokiej jakości, ergonomiczny układ deski rozdzielczej i komfortowe siedzenia zapewniają przyjemne doświadczenie podróżowania. Samochód oferuje również wiele zaawansowanych funkcji i technologii.
- Technologie: BMW X3 G01 wyposażone jest w zaawansowane technologie, takie jak systemy multimedialne i nawigacyjne, systemy asystujące kierowcy, systemy bezpieczeństwa, systemy komunikacji i wiele innych. Wyróżnia się również intuicyjnym interfejsem użytkownika i możliwością personalizacji.
- Osiągi: BMW X3 G01 oferuje imponujące osiągi i dynamiczną jazdę. Silniki są mocne i responsywne, a układ napędowy i zawieszenie zapewniają pewne prowadzenie i komfort podróży. Samochód radzi sobie zarówno na drogach miejskich, jak i poza nimi.
BMW X3 G01 jest popularnym wyborem w segmencie kompaktowych SUV-ów premium. Połączenie elegancji, sportowości, wydajności i luksusu sprawia, że jest to atrakcyjna opcja dla osób poszukujących wszechstronnego i stylowego samochodu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

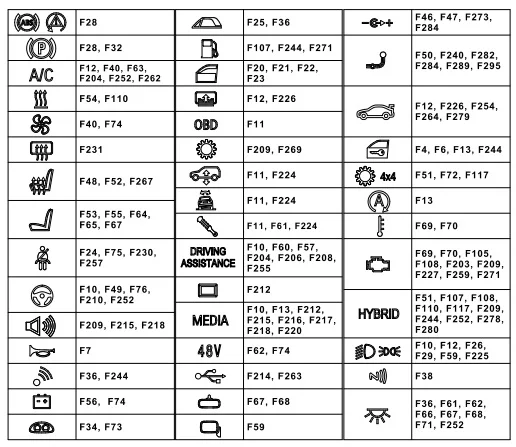

Numery bezpieczników powiązane ze znaczeniem bezpiecznika
Opis symboli można znaleźć tutaj:
| Numer | Symbol | Opis |
| 1 |  |
ABS (układ przeciwblokujący);
DSC (dynamiczna kontrola stabilności) |
| 2 |  |
Moduł sterujący funkcją kolumny kierownicy |
| 3 |  |
Moduł przyczepy, hak holowniczy |
| 4 |  |
Wyświetlacz przezierny (head-up) |
| 5 |  |
System START-STOP |
| 6 |  |
Lusterka elektryczne |
| 7 |  |
Układ zawieszenia pneumatycznego |
| 8 |  |
Skrzynia biegów;
DSC – dynamiczna kontrola stabilności; SMG – sekwencyjna manualna skrzynia biegów. |
| 9 |  |
Reflektory;
Czujnik deszczu; Czujnik światła; Elektroniczna kontrola wysokości jazdy. |
| 10 |  |
Moduł świetlny |
| 11 |  |
Zmieniarka CD;
Moduł bramki „CAN”. |
| 12 |  |
Alarm |
| 13 |
|
Czujniki parkowania;
HomeLink (otwieracz drzwi garażowych) |
| 14 |  |
Wentylator elektryczny |
| 15 |  |
Klakson |
| 16 |  |
Moduł drzwi;
Automatyczne miękkie zamykanie. |
| 17 |  |
Okna elektryczne |
| 18 |  |
Podgrzewane siedzenia |
| 19 |  |
Regulacja siedzenia |
| 20 |  |
Pasy bezpieczeństwa |
| 21 |  |
OBD |
| 22 |  |
Ogrzewanie;
Niezależne ogrzewanie postojowe. Ogrzewanie przedniej szyby. |
| 23 |  |
Tempomat |
| 24 |  |
Przekaźnik tylnej wycieraczki |
| 25 |  |
Odmgławiacz tylnej szyby (ogrzewana szyba tylna) |
| 26 |  |
Podgrzewacz płynu do spryskiwaczy |
| 27 |  |
Wentylator |
| 28 |  |
Światła wewnętrzne |
| 29 |  |
Klaster instrumentów;
Licznik. |
| 30 |
|
System klimatyzacji |
| 31 | „DDE” | Cyfrowa elektronika Diesla (DDE) |
| 32 |  |
Przekaźnik pompy paliwa;
Sterowanie pompą paliwa. |
| 33 |  |
DME – cyfrowa elektronika silnika;
Zintegrowany moduł napięciowy – IVM. |
| 34 |  |
BDC (kontroler domeny nadwozia) |
| 35 |  |
Wzmacniacz HiFi;
Tuner telewizyjny; Moduł wideo. Radio. |
| 36 |  |
Kontrola ciśnienia w oponach RDV |
| 37 |  |
Spryskiwacze szyby przedniej |
| 38 |  |
System mycia reflektorów |
| 39 |  |
Szyberdach;
Szkło panoramiczne; Zamienny moduł górny. |
| 40 |  |
Telefon |
| 41 |  |
Zamienny moduł górny;
Przemienny przekaźnik. |
| 42 |  |
Zapalniczka przednia i tylna;
Gniazdo 12V; Gniazdo ładowania schowka (12V). |
| 43 |  |
Hamulec postojowy |
| 44 |  |
Zamek pokrywy bagażnika (tylnej klapy);
Automatyczne zamykanie tylnej klapy. |
| 45 |  |
Elektryczna tylna osłona przeciwsłoneczna |
| 46 |  |
Dynamiczny układ napędowy |
| 47 |  |
napęd na 4 koła |
| 48 |  |
Klimatyzacja |
| 49 |  |
Pomoc w prowadzeniu pojazdu |
| 50 |  |
System hybrydowy |
| 51 |  |
System dźwiękowy |
| 52 |  |
Elektrochromatyczne lusterko wsteczne |
| 53 |  |
Przekaźnik sprężarki zawieszenia pneumatycznego |

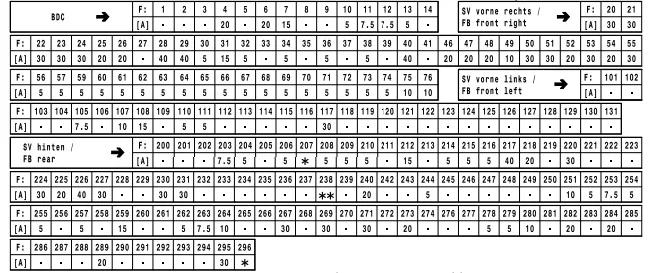

Ampery
- BDC
- Przednia krzynka bezpiecznikowa po prawej
- Przednia krzynka bezpiecznikowa po lewej
- Tylna skrzynka bezpiecznikowa

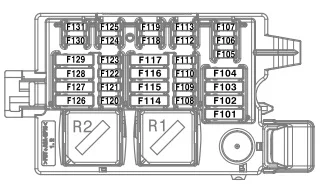

Schemat skrzynki bezpieczników w przedziale pasażerskim (lewa strona)
Bezpieczniki znajdują się we wnętrzu samochodu w obszarze podłogi pasażera z przodu za osłoną.
| 101 | – |
| 102 | – |
| 103 | – |
| 104 | – |
| 105 | 7.5A Elektronika maszyn elektrycznych |
| 106 | – |
| 107 | 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 108 | 15A Elektronika i zarządzanie silnikiem |
| 109 | – |
| 110 | 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego |
| 111 | 5A Tylna rozdzielnica |
| 112 | – |
| 113 | – |
| 114 | – |
| 115 | – |
| 116 | – |
| 117 | 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza |
| 118 | – |
| 119 | – |
| 120 | – |
| 121 | – |
| 122 | – |
| 123 | – |
| 124 | – |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | – |
| 129 | – |
| 130 | – |
| 131 | – |
- R1-
- R2 – Przekaźnik zacisku 30B

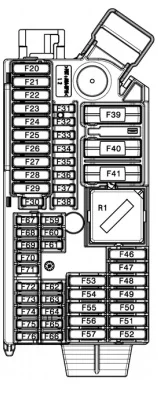

Schemat skrzynki bezpieczników w przedziale pasażerskim (prawa strona)
| 20 | 30A Siłownik podnośnika szyb, drzwi kierowcy z elektroniką sterującą |
| 21 | 30A Przednia szyba pasażera z elektroniką sterującą |
| 22 | 30A Tylne okno elektryczne po stronie kierowcy z elektroniką sterującą |
| 23 | 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą |
| 24 | 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 25 | 20A Centrum funkcji dachu |
| 26 | 20A Reflektory, czujnik deszczu, czujnik światła |
| 27 | – |
| 28 | 40A Dynamiczna kontrola stabilności (DSC), ABS, parkowanie |
| 29 | 20A Reflektory, czujnik deszczu, czujnik światła |
| 30 | – |
| 31 | – |
| 32 | 5A Hamulec postojowy, panel sterowania w konsoli środkowej |
| 33 | – |
| 34 | 5A Jednostka sterująca zestawu wskaźników |
| 35 | – |
| 36 | 5A Centrum funkcyjne dachu (lampka mapy, oświetlenie wnętrza, oświetlenie otoczenia, alarm) |
| 37 | – |
| 38 | – |
| 39 | 60A Kontroler domeny Body |
| 40 | Silnik wentylatora 40A ze stopniem wyjściowym |
| 41 | – |
| 46 | Zapalniczka 20A, termoelektryczny uchwyt na kubek |
| 47 | Zapalniczka 20A |
| 48 | 20A Ogrzewanie siedzenia |
| 49 | 10A Elektryczna regulacja kolumny kierownicy |
| 50 | 30A Moduł haka holowniczego |
| 51 | 30A B46, B48, B58, N63: Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza, 4*4 |
| 52 | 20A Elektronika ogrzewania przedniego siedzenia pasażera |
| 53 | 30A Moduł siedzenia kierowcy (z modułem siedzenia), blok przełączników regulacji bocznego siedzenia kierowcy (bez modułu siedzenia) |
| 54 | 20A Niezależna nagrzewnica pomocnicza |
| 55 | 30A Moduł przedniego siedzenia pasażera (z modułem siedzenia), blok przełączników regulacji przedniego siedzenia pasażera (bez modułu siedzenia) |
| 56 | Bateria 10A |
| 57 | 10A Asystent kierowcy |
| 59 | 5A Lusterka elektryczne, czujnik deszczu i światła |
| 60 | 5A Asystent kierowcy |
| 61 | 5A Włącznik oświetlenia schowka podręcznego, oświetlenie wnętrza |
| 62 | 5A Oświetlenie wewnętrzne, sterownik mocy 48V |
| 63 | 5A System klimatyzacji i wentylacji |
| 64 | 5A Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), oświetlenie tylnego panelu siedzenia kierowcy, port ładowania USB, moduł pompowania przedniego lewego siedzenia |
| 65 | 5A Blok zaworów regulacji szerokości oparcia pasażera z przodu, Blok zaworów podparcia lędźwiowego pasażera z przodu, Blok przełączników regulacji siedzenia (po stronie pasażera z przodu), Tylne oświetlenie przestrzeni na nogi (po stronie pasażera z przodu), Oświetlenie tylnego panelu oparcia przedniego siedzenia pasażera, Złącze USB do ładowania nr 2 , przedni Moduł pompowania prawego siedzenia |
| 66 | 5A Oświetlenie górnej środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów po stronie pasażera z przodu, dolne środkowe oświetlenie tablicy przyrządów, dolne oświetlenie tablicy przyrządów po stronie kierowcy/pasażera, przednie lewe/prawe oświetlenie przestrzeni na nogi |
| 67 | 5A Skrzynka przełączników w drzwiach kierowcy, Skrzynka przełączników w drzwiach kierowcy, Oświetlenie wewnętrznej klamki drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (środek), Oświetlenie kieszeni drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (góra), Oświetlenie przedniego lewego głośnika średniotonowego, Przedni lewy głośnik wysokotonowy Oświetlenie |
| 68 | 5A Lusterko zewnętrzne pasażera, skrzynka przełączników w drzwiach pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu drzwi pasażera z przodu (w środku), oświetlenie kieszeni w drzwiach pasażera, oświetlenie panelu drzwi pasażera z przodu (na górze), oświetlenie przedniego prawego głośnika średniotonowego, oświetlenie przedniego prawego głośnik wysokotonowy |
| 69 | 5A Wentylator elektryczny, system DME, moduł IVM |
| 70 | 5A Tylna tablica rozdzielcza, przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny |
| 71 | Oświetlenie wewnętrzne 5A, kamera surround (z kamerą surround), kamera cofania |
| 72 | 5A Wskaźnik zmiany prędkości, DSC, SMG |
| 73 | 5A Jednostka sterująca zestawu wskaźników |
| 74 | 5A Wentylator elektryczny, akumulator, 48V |
| 75 | 10A Moduł zabezpieczający przed awarią |
| 76 | 10A Skrzynka rozdzielcza kolumny kierownicy |
R1 – Przekaźnik zacisku 30B
Moduł kontroli nadwozia (BDC)
Opis
- –
- –
- –
- 20A – Przekaźnik blokady, przekaźnik odblokowania (drzwi, korek wlewu paliwa)
- –
- 20A – Przekaźnik zamka drzwi kierowcy, przekaźnik zamka (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek tylnych drzwi po stronie pasażera, siłownik centralnego zamka drzwi wlewu paliwa)
- 15A – Sygnał (sygnał dźwiękowy)
- –
- –
- 5A – Blok przełączników kolumny kierownicy, przednia środkowa kratka wentylacyjna, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
- 7,5 A – Złącze diagnostyczne, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
- 7,5A – Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnych drzwi, czujnik deszczu/światła/słońca/słońca/kondensacji
- 5A – System start/stop
- –

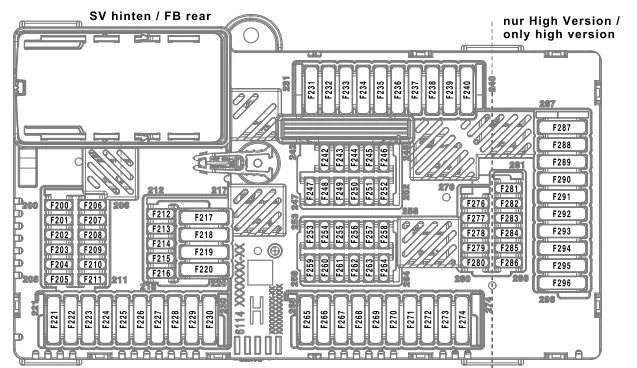

Schemat skrzynki bezpieczników w bagażniku
Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).
- Zdejmij osłonę z prawego poszycia bocznego
- .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.
