W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X3 F25 z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

BMW X3 F25 to druga generacja modelu X3, która była produkowana w latach 2010-2017. Oto kilka kluczowych informacji na temat BMW X3 F25:

  1. Design: BMW X3 F25 miało nowoczesny i dynamiczny wygląd, z charakterystycznym przednim grilliem w formie „nerki” i agresywnie stylizowanymi reflektorami. Linie nadwozia były wyraźne i muskularne, a proporcje samochodu były zbalansowane, łącząc elegancję z sportowym charakterem.
  2. Wersje silnikowe: BMW X3 F25 oferowało różne wersje silnikowe, w tym benzynowe i diesla. W zależności od rynku, dostępne były jednostki o różnych pojemnościach i mocach, z zakresem od 2,0 do 3,0 litra.
  3. Napęd: BMW X3 F25 standardowo był dostępny z napędem na cztery koła xDrive, który zapewniał doskonałą trakcję i stabilność na różnych nawierzchniach. Wersje z napędem na przednie koła były również dostępne.
  4. Wnętrze: Wnętrze BMW X3 F25 było przestronne i luksusowo wykończone. Materiały wysokiej jakości, solidne wykonanie i ergonomiczny układ deski rozdzielczej zapewniały komfortową atmosferę. Samochód oferował również wiele praktycznych rozwiązań i opcji personalizacji.
  5. Technologie: BMW X3 F25 był wyposażony w wiele zaawansowanych technologii, takich jak system nawigacji, system audio Hi-Fi, systemy bezpieczeństwa i asystentów jazdy, system start-stop, systemy komunikacji i wiele innych, które podnosiły poziom komfortu i bezpieczeństwa.
  6. Osiągi: BMW X3 F25 oferowało solidne osiągi i dynamiczną jazdę. Silniki były wydajne i responsywne, a zawieszenie i układ napędowy zapewniały pewne prowadzenie i komfort podróży zarówno na drogach miejskich, jak i poza nimi.
Zobacz także:  BMW X2 F39 (2018-2023) - schematy bezpieczników i przekaźników

BMW X3 F25 cieszyło się dużą popularnością, przyciągając klientów, którzy poszukiwali eleganckiego i sportowego SUV-a o wysokich osiągach, wygodzie podróżowania oraz terenowych możliwościach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

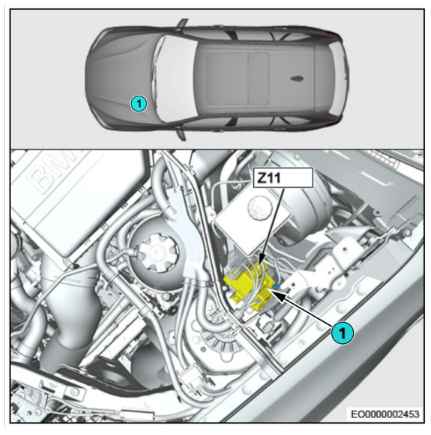

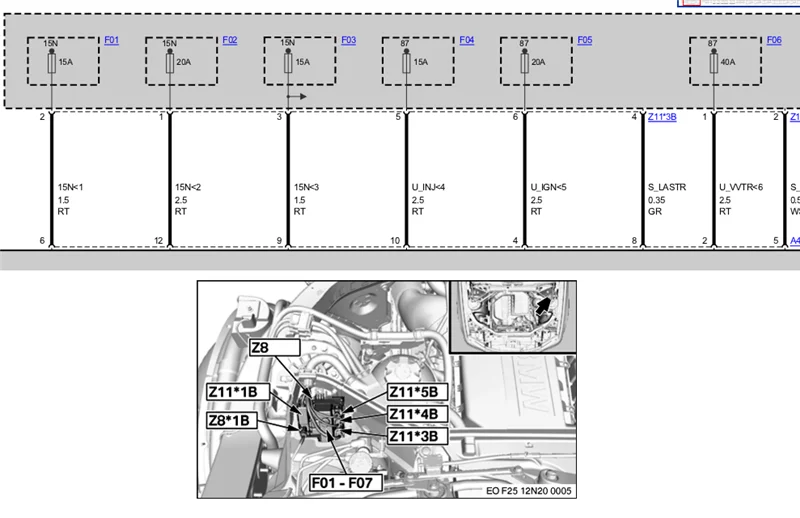

Moduł dystrybucji zasilania

Znajduje się w komorze silnika, po lewej stronie.

BMW X3 F25 (2011-2017) - schematy bezpieczników i przekaźników

Zawiera również przekaźniki, na przykład dla sprzętu holowanego

Zobacz także:  BMW X7 G07 (2019-2022) - schematy bezpieczników i przekaźników

BMW X3 F25 (2011-2017) - schematy bezpieczników i przekaźników

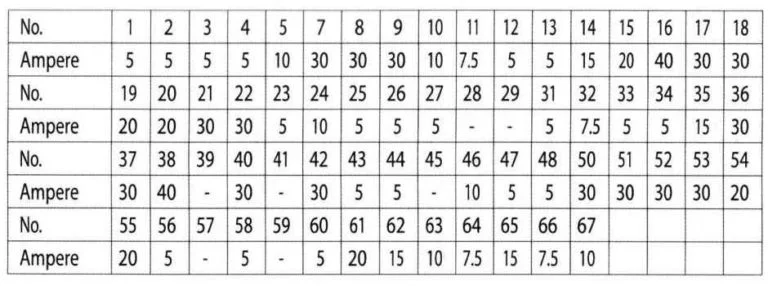

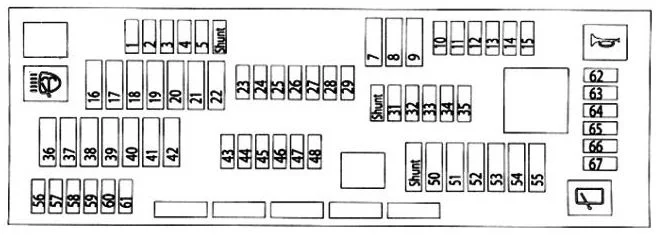

Przyporządkowanie bezpieczników

Układ bezpieczników może się różnić!

BMW X3 F25 (2011-2017) - schematy bezpieczników i przekaźników

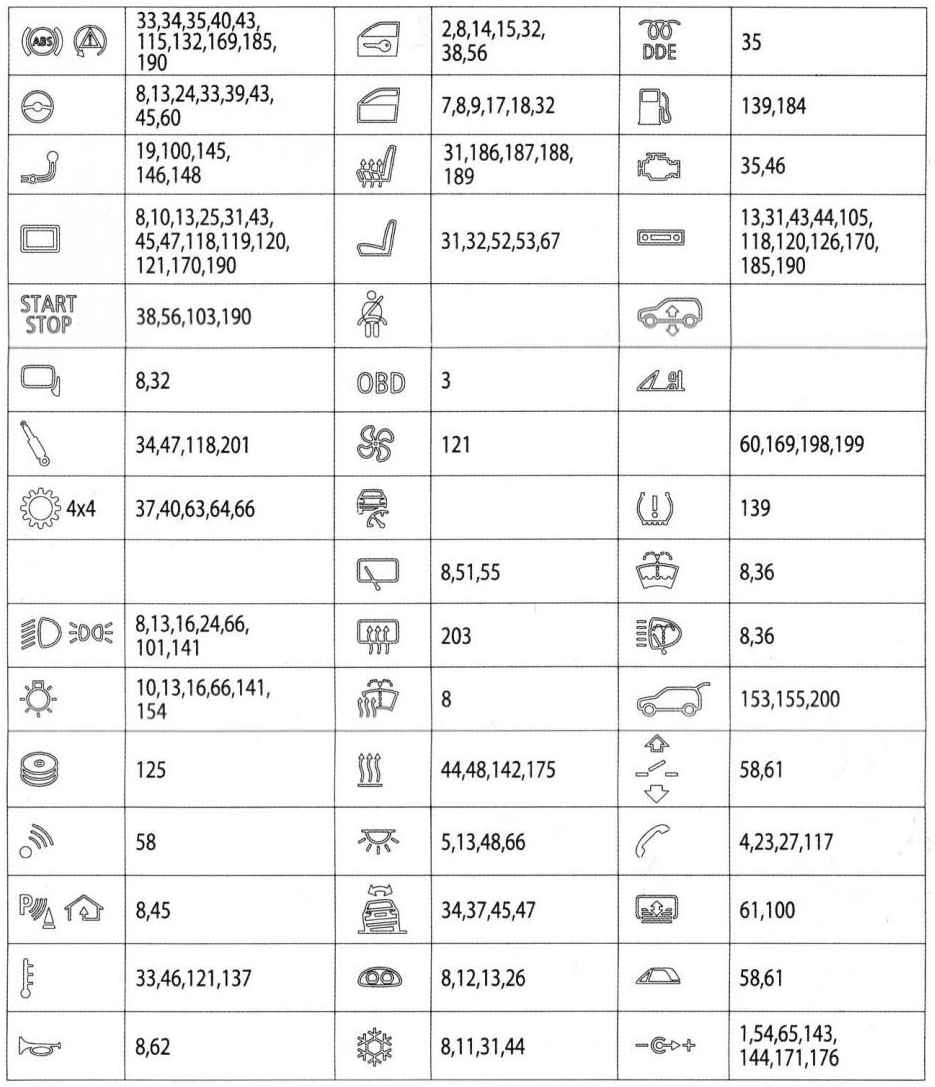

Opis symboli można znaleźć tutaj:



Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego

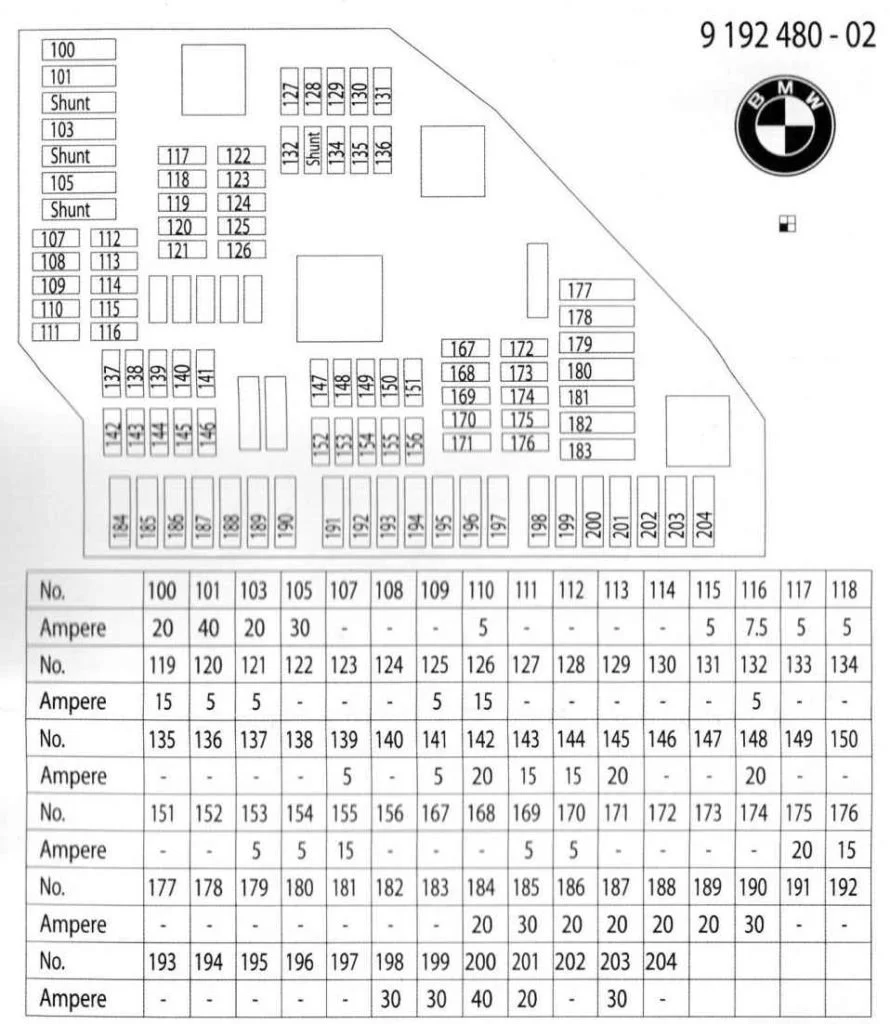

Skrzynka bezpieczników w schowku

BMW X3 F25 (2011-2017) - schematy bezpieczników i przekaźników

Otworzyć schowek, odchylić pokrywę w dół.

BMW X3 F25 (2011-2017) - schematy bezpieczników i przekaźników

BMW X3 F25 (2011-2017) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w bagażniku

BMW X3 F25 (2011-2017) - schematy bezpieczników i przekaźników

Otwórz pokrywę prawego poszycia bocznego i zdejmij izolację akustyczną.

BMW X3 F25 (2011-2017) - schematy bezpieczników i przekaźników
