BMW X5 (E53) (1999-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X5 (E53) z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006. BMW X5 (E53) to pierwsza generacja luksusowego SUV-a BMW X5, która była produkowana w latach 1999-2006. Oto kilka kluczowych informacji na temat BMW X5 E53: Design: BMW X5 E53 miało […]

05/22/2023
Czas czytania: 8 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X5 (E53) z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

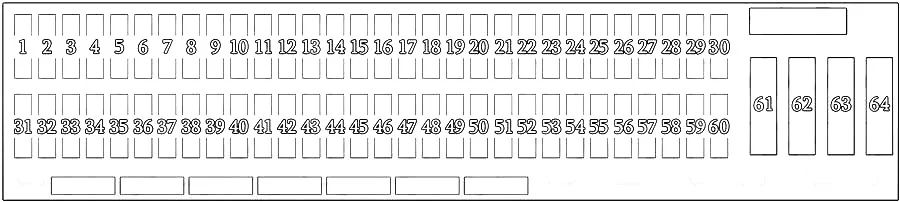

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za pokrywą w schowku. Lista bezpieczników, ich odpowiednie wartości znamionowe w amperach oraz wyposażenie w ich obwodach znajduje się pod uchwytem bezpiecznika.

BMW X5 (E53) (1999-2006) - schematy bezpieczników i przekaźników

Dostęp:

    1. Otworzyć schowek i obrócić dwa szybkozamykacze w lewo. Zapasowe bezpieczniki i plastikowe szczypce znajdują się na uchwycie bezpiecznika.
    2. Użyj plastikowej pincety, aby wyjąć bezpiecznik z akcesorium lub sprzętu, który przestał działać.



  1. Jeśli bezpiecznik jest przepalony (metalowy pasek stopi się i oddzieli), wymień go na nowy o takim samym amperażu (kod kolorowy).
  2. Zamknij uchwyt bezpiecznika, przytrzymując górną część pokrywy i przekręcając dwa szybkozłącza w prawo.

BMW X5 (E53) (1999-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Zestaw wskaźników, zintegrowana elektroniczna jednostka sterująca (IKE)
2 5 Moduł światła
3 5 →02.2001: Stopień wyjściowy – dmuchawa tylnej komory
7,5 03.2001→: Stacyjka
4 5 Zacisk przekaźnika odciążającego 15, moduł oświetlenia wejścia (→03.2003), ogrzewanie tylnych siedzeń
5 7,5 →08.2003 (ME72KWP0, ME72KWP1): Czujnik poziomu oleju, wentylator skrzynki elektrycznej, alternator, złącze diagnostyczne
7,5 MS430DS0: Czujnik poziomu oleju, alternator, złącze diagnostyczne, przełącznik temperatury (czujnik temperatury oleju skrzyni biegów), jednostka sterująca skrzynią biegów AGS, mechanizm otwierania drzwi garażowych (09.2003→)
7,5 09.2003→: Mechanizm otwierania drzwi garażowych, cewki zapłonowe przekaźnika odciążającego, sterowanie skrzynią biegów
7,5 D50, D60: czujnik poziomu oleju, mechanizm otwierania drzwi garażowych, sterowanie skrzynią biegów
7,5 DDE40: złącze diagnostyczne OBDII, czujnik poziomu oleju, alternator, przełącznik temperatury (czujnik temperatury oleju skrzyni biegów), jednostka sterująca skrzynią biegów AGS
6 5 Monitorowanie ciśnienia w oponach (RDC) (→02.2004), elektrochromatyczne wewnętrzne lusterko wsteczne, jednostka sterująca wspomagania parkowania (PDC), adaptacyjne reflektory (03.2004→)
7 5 Terminal przekaźnika rozładunkowego R, system audio, nawigacja, monitor pokładowy, telefon
8 5 Lampka kontrolna biegu (→03.2001), lampka kontrolna poduszki powietrznej (09.2005→)
9 5 Moduł świetlny, włącznik świateł hamowania, sprężyna śrubowa (kierownica)
10 15 Przekaźnik klaksonu
11 5 Elektroniczna jednostka sterująca immobilizera (EWS)
12 5 Czujnik kąta skrętu, lampka kontrolna biegu
13 5 Sygnał dźwiękowy (DWA) (→08.2005), Elektrochromatyczne wewnętrzne lusterko wsteczne, Czujnik przechyłu (→08.2005), Jednostka sterująca zabezpieczenia wnętrza, Syrena i czujnik alarmu przechyłu (09.2005→)
14 5 Moduł ogólny, złącze diagnostyczne OBDII
15 5 →02.2004: Monitorowanie ciśnienia w oponach (RDC)
7,5 03.2004→: Reflektor adaptacyjny
16 5 Wyłącznik zapłonu, moduł cyfrowej elektroniki silnika (DME), zintegrowana elektroniczna jednostka sterująca (IKE)
17 5 Moduł oświetlenia wejścia
18
19
20 30 Moduł drzwi kierowcy
21 30 Przełącznik regulacji siedzenia (siedzenie pasażera z przodu), przełącznik podparcia lędźwiowego (siedzenie pasażera z przodu)
22
23 5 Zintegrowany moduł zasilania (IVM), moduł cyfrowej elektroniki silnika (DME).
24 30 Moduł drzwi pasażera
25 25 Przednia zapalniczka do cygar, tylna zapalniczka do cygar, gniazdo Radar Warner
26 30 Przekaźnik odcięcia prądu w obwodzie zamkniętym
27 20 Moduł ogólny
28 30 Moduł spryskiwacza reflektorów
29 10 Sprężyna śrubowa (kierownica)
30
31 5 Moduł Digital Motor Electronics (DME) / Digital Diesel Electronics Control Unit, złącze diagnostyczne OBDII (09.2003→)
32 5 Centrum przełączania, przekaźnik odcięcia prądu w obwodzie zamkniętym
33 5 Mechanizm otwierania drzwi garażowych (→08.2003), Przekaźnik zapalniczki
34 7,5 Moduł sterowania ogrzewaniem i klimatyzacją, przekaźnik odmgławiacza tylnej szyby
35
36 5 Gniazdo ładowania
37 5 Centrum przełączania
38
39 5 Elektroniczna jednostka sterująca immobilizera (EWS), przełącznik sprzęgła (ręczna skrzynia biegów) (→08.2001), moduł przełącznika sprzęgła (ręczna skrzynia biegów) (09.2001→)
40 30 Przekaźnik wycieraczek
41 5 Moduł ogólny, jednostka sterująca tylnej wycieraczki/spryskiwacza przerywanego, czujnik deszczu (09.2001→)
42 5 Oświetlenie lusterka do makijażu kierowcy/pasażera
43 5 Zestaw wskaźników, zintegrowana elektroniczna jednostka sterująca (IKE)
44 5 Moduł diagnostyczny poduszki powietrznej, wykrywanie zajętości siedzenia pasażera, przełącznik klamry pasa bezpieczeństwa kierowcy (USA), przełącznik klamry pasa bezpieczeństwa pasażera (USA)
45 5 Zestaw wskaźników, zintegrowana elektroniczna jednostka sterująca (IKE)
46 7,5 Jednostka sterująca skrzynki transferowej
47 25 Przekaźnik pompy paliwa nr 1
48 7,5 Moduł sterowania ogrzewaniem i klimatyzacją
49
50
51 10 ME72KWP0, ME72KWP1: Przekaźnik pompy paliwa nr 1, moduł diagnostyczny nieszczelności zbiornika paliwa, przekaźnik pompy powietrza wtórnego, jednostka sterująca ABS/DSC, czujnik kąta skrętu
10 →09.2003 (MS430DS0): Przekaźnik pompy paliwa nr 1, moduł diagnostyczny nieszczelności zbiornika paliwa, przekaźnik pompy powietrza wtórnego, jednostka sterująca ABS/DSC, czujnik kąta skrętu
10 09.2003 → (MS430DS0): Czujnik masy gorącego powietrza (HFM) (USA), czujnik prędkości obrotowej, jednostka sterująca ABS/DSC, czujnik kąta skrętu, moduł diagnostyczny wycieku zbiornika paliwa (USA)
10 ME9N62, ME9N62_2: moduł diagnostyczny nieszczelności zbiornika paliwa, wentylator skrzynki elektrycznej, jednostka sterująca ABS/DSC, czujnik kąta skrętu, czujnik prędkości obrotowej
10 DDE40: Przekaźnik pompy paliwa nr 1, jednostka sterująca ABS/DSC, czujnik kąta skrętu
10 D50, D60: Wentylator skrzynki elektrycznej, jednostka sterująca ABS/DSC, czujnik kąta skrętu, czujnik prędkości obrotowej
52 15 Złącze diagnostyczne (20-stykowe)
53 25 Centrum przełączania
54 15 Jednostka sterująca skrzynią biegów AGS / kontrola skrzyni biegów
55 30 Jednostka sterująca ABS/DSC
56
57 15 Jednostka sterująca zawieszeniem pneumatycznym
58 20 Moduł szyberdachu / szklany dach panoramiczny
59 20 Niezależne ogrzewanie postojowe/pomocnicze
60 30 Moduł ogólny (tylne okno elektryczne, elektryczne zamki drzwi, elektryczne lusterko)
61 50 →08.2003: Wentylator chłodnicy silnika
50 09.2003→: Moduł świetlny
62 50 Przekaźnik pompy powietrza wtórnego
63 50 Jednostka sterująca ABS/DSC
64 50 Stopień wyjściowy (nagrzewnica/klimatyzacja)

Panel bezpieczników za schowkiem

BMW X5 (E53) (1999-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
103
104 100 3.0D: Przekaźnik podgrzewacza
105 60 Moduł cyfrowej elektroniki silnika (DME), bezpiecznik: „001”
60 ME72KWP0, ME72KWP1: Elektroniczna jednostka sterująca immobilizera (EWS), wyłącznik zapłonu (→02.2002), przekaźnik modułu cyfrowej elektroniki silnika (DME), bezpieczniki: „4”, „5”
60 MS430DS0: Wyłącznik zapłonu, moduł cyfrowej elektroniki silnika (DME), jednostka sterująca skrzynią biegów AGS, przekaźnik modułu cyfrowej elektroniki silnika (DME), bezpieczniki: „5”
60 ME9N62, ME9N62_2: Elektroniczna jednostka sterująca immobilizera (EWS), zintegrowany moduł zasilania (IVM)
80 3.0D: Wyłącznik zapłonu
106 50 Moduł świetlny, wyłącznik zapłonu
107 50 →08.2003: Moduł świetlny
60 09.2003→: Wentylator chłodnicy silnika
Przekaźniki
R1 Pompa paliwowa
R2
R3 Moduł oświetlenia wejścia
R4 Klakson
R5
R6
Zobacz także:  BMW X2 F39 (2018-2023) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników przedziału bagażowego

Otwórz prawą pokrywę, pociągając za uchwyt. Lista bezpieczników, ich odpowiednie wartości znamionowe w amperach oraz wyposażenie w ich obwodach znajduje się z tyłu bocznego panelu wykończeniowego.

BMW X5 (E53) (1999-2006) - schematy bezpieczników i przekaźników

BMW X5 (E53) (1999-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
72 30 System audio, jednostka sterująca nawigacją, odbiornik GPS, wzmacniacz audio, moduł wideo, wyświetlacz wielofunkcyjny (MID), zmieniarka CD, monitor pokładowy
73 7,5 Terminal przekaźnika rozładunkowego R
74 10 Telefon (transceiver/elektronika ładująca, kompensator, wprowadzanie głosowe, interfejs, skrzynka wysuwania, telematyka (TCU-Everest))
75 5 Wyświetlacz wielofunkcyjny (MID), zmieniarka płyt CD, jednostka sterująca nawigacją, monitor pokładowy, moduł wideo
76
77 30 Przełącznik regulacji oparcia przedziału bagażowego (lewo/prawo), przekaźnik oparcia tylnego przedziału
78 20 Gniazdo przyczepy
79 7,5 Jednostka sterująca zawieszeniem pneumatycznym
80 20 Zacisk przekaźnika urządzenia rozładunkowego 15
81 20 Tylna przerywana jednostka sterująca wycieraczek/spryskiwaczy
82 30 Przekaźnik silnika tylnej pokrywy, przekaźnik silnika dolnej tylnej klapy
83 20 Gniazdo bagażnika nr 1, Gniazdo bagażnika nr 2
84 7,5 Przekaźnik silnika tylnej pokrywy, przełącznik dolnej klapy tylnej, przekaźnik silnika dolnej tylnej klapy (→09.2003)
85 30 Przekaźnik tylnego odmgławiacza
86 5 Wzmacniacz antenowy, niezależny odbiornik grzewczy
87 30 Kompresor zawieszenia pneumatycznego
Przekaźniki
R1 Zacisk przekaźnika urządzenia rozładunkowego 15
R2 Odmgławiacz tylnej szyby
R3 Terminal przekaźnika rozładunkowego R
R4 Silnik tylnej pokrywy
R5 Oparcie tylnego przedziału
R6 Silnik dolnej klapy tylnej



Zobacz także:  BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

Topliwy blok ogniw

Bezpiecznik stałego prądu dodatniego znajduje się w oddzielnej skrzynce bezpieczników przed kołem zapasowym. Jeśli ten bezpiecznik jest uszkodzony, zgłoś problem do serwisu BMW w celu naprawy.

BMW X5 (E53) (1999-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
200 200 Przekaźnik zabezpieczający przed odwrotną polaryzacją, bezpieczniki: „3”, „10”, „11”, „12”, „13”, „14”, „15”, „16”, „17”, „18”, „19” , „20”, „21”, „22”, „23”, „24”, „25”, „26”, „27”, „28”, „40”, „46”, „47”, „ 48”, „49”, „50”, „52”, „53”, „54”, „55”, „56”, „57”, „58”, „59”, „60”, „61” , „62”, „63”, „64”, „104”, „105”, „106”, „107”
201 50 Moduł przyczepy (AHM)
202 80 Bezpieczniki: „83”, „84”, „85”, „86”, „87”
203 100 N62: Zintegrowany moduł zasilania (IVM)
100 3.0D: Przekaźnik jednostki sterującej cyfrowej elektroniki Diesla (DDE).
204 50 Przekaźnik sprężarki zawieszenia pneumatycznego
205 50 →09.2001: Moduł przyczepy (AHM)
40 09.2003→: Jednostka sterująca skrzynki rozdzielczej
206 80 Bezpieczniki: „77”, „78”, „79”, „80”, „81”
207 80 Bezpieczniki: „72”, „73”, „74”, „75” (→03.2002)

Zintegrowany moduł zasilania – komora silnika N62

BMW X5 (E53) (1999-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Moduł cyfrowej elektroniki silnika (DME), jednostka sterująca zmiennymi fazami rozrządu, wtryskiwacz paliwa: „5”, „6”, „7”, „8”
2 20 Zawór filtra węglowego, czujnik wałka rozrządu – lewa głowica cylindrów (wlot), czujnik wałka rozrządu – lewa głowica cylindra (wydech), elektromagnetyczny zawór dolotowy VANOS – lewa głowica cylindrów (wlot), elektromagnetyczny zawór wydechowy VANOS – lewa głowica cylindrów (wydech)
3 20 Cewka zapłonowa: „1”, „2”, „3”, „4”
4 20 Cewka zapłonowa: „5”, „6”, „7”, „8”
5 30 Czujnik wału korbowego, miernik masy powietrza z gorącą folią, charakterystyka chłodzenia, czujnik wałka rozrządu – prawa głowica cylindra (wlot), czujnik wałka rozrządu – prawa głowica cylindra (wydech), zawór elektromagnetyczny dolotowy VANOS – prawa głowica cylindra (wlot), zawór elektromagnetyczny wydechu VANOS – Prawa głowica cylindra (wydech)
6 20 Wtryskiwacz paliwa: „1”, „2”, „3”, „4”
7 20 Kontrola skrzyni biegów
8 30 Podgrzewana sonda lambda przed katalizatorem (nr 1, 2), Podgrzewana sonda lambda za katalizatorem (nr 1, 2), czujnik jakości oleju
9 10 Przekaźnik pompy paliwa, bezpiecznik: „51”
10 40 Jednostka sterująca przekładnią zmiennych faz rozrządu
11 40 Jednostka sterująca przekładnią zmiennych faz rozrządu
