BMW 3 (E36) (1990-2000) – schematy bezpieczników i przekaźników
Rocznik 1990-2000 Generacja E36
Zaktualizowano 21.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 3 (E36) z lat: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
BMW 3 Series E36 to seria samochodów produkowanych przez BMW w latach 1990-2000. Oto kilka informacji na temat BMW 3 E36:
- Design: BMW 3 E36 wprowadziło nową estetykę w porównaniu do poprzednika, serii E30. Posiada bardziej zaokrąglone kształty, gładkie linie i aerodynamiczny wygląd. Samochód jest elegancki i proporcjonalny, a jego design jest uważany za klasyczny.
- Silniki: BMW 3 E36 było dostępne z różnymi jednostkami napędowymi. Oferowano zarówno benzynowe, jak i wysokoprężne silniki, w tym czterocylindrowe i sześciocylindrowe warianty. Wersje M3 są szczególnie znane z ich sportowych osiągów i są cenione przez miłośników motoryzacji.
- Wydajność i prowadzenie: BMW 3 E36 oferuje dynamiczną jazdę i precyzyjne prowadzenie. Dzięki dobrze wyważonemu układowi jezdnemu, odpowiedniemu układowi kierowniczemu i zawieszeniu, samochód oferuje stabilność i pewność na drodze. Jest przyjemny w prowadzeniu zarówno na prostych odcinkach, jak i w zakrętach.
- Wnętrze: Kabina BMW 3 E36 jest ergonomiczna i funkcjonalna. Miejsca siedzące są wygodne, a układ deski rozdzielczej jest przejrzysty i dobrze zorganizowany. W zależności od wersji i wyposażenia, dostępne są różne materiały wykończeniowe i dodatki, które podnoszą komfort i luksus wewnątrz samochodu.
- Popularność: BMW 3 E36 cieszyło się dużą popularnością i było jednym z najlepiej sprzedających się modeli BMW. Seria ta zdobyła uznanie zarówno ze względu na swoje osiągi, jak i stylowy wygląd. Samochody z serii E36 są nadal chętnie poszukiwane przez miłośników klasycznych samochodów i kolekcjonerów.
BMW 3 Series E36 przyczyniło się do dalszego rozwoju marki BMW jako producenta luksusowych i sportowych samochodów. Dzięki swojej wszechstronności, wydajności i atrakcyjnej stylistyce, seria E36 nadal cieszy się uznaniem i jest uważana za jedną z klasycznych ikon wśród samochodów kompaktowych.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Modele:
316i, 316g, 318i, 318is, 318ti , 318tds, 320i, 323i, 323ti, 325i, 325td, 325tds, 328i, M.

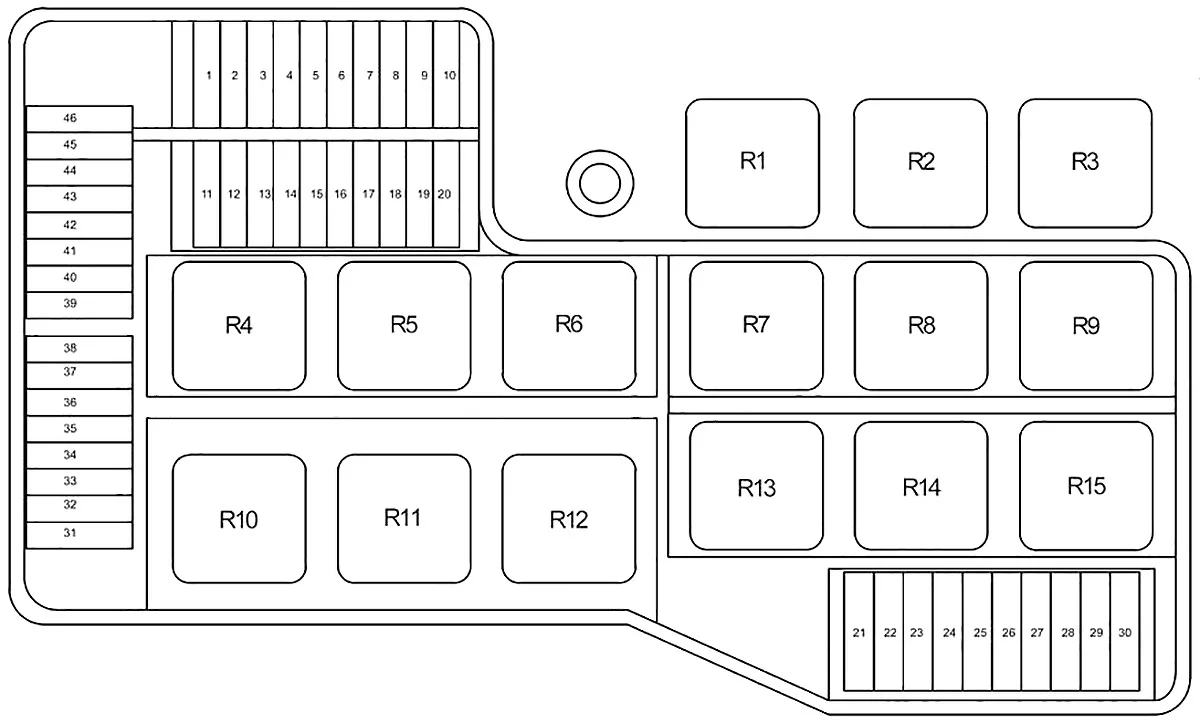

Skrzynka rozdzielcza zasilania z przodu
Znajduje się po lewej stronie komory silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Elektrycznie uchylno-przesuwne okno dachowe (SHD) |
| 2 | 15 | od 9/93: Sprzęg przyczepy |
| 5 | od 9/96: System sterowania silnikiem | |
| 3 | 30 | Jednostka sterująca interwałem wycierania/mycia tylnej szyby (Touring, Compact) |
| Układ spryskiwaczy reflektorów (SRA) | ||
| Radio/HiFi (od 9/94 do 8/95) | ||
| 4 | 15 | Zacisk 15 przekaźnika urządzenia rozładunkowego (podgrzewane siedzenia) |
| 5 | 30 | Przełącznik regulacji siedzenia pasażera |
| 6 | 20 | Przekaźnik tylnego odmgławiacza |
| 30 | Przekaźnik tylnego odmgławiacza | |
| 7 | 5 | Elektroniczny wskaźnik biegów |
| Przełącznik centralnego zamka | ||
| Przełącznik blokady drzwi kierowcy | ||
| Centralny zamek (ZV) z napędem drzwi kierowcy | ||
| Moduł centralnego zamka (ZVM) | ||
| Centralny zamek (ZV) napędza drzwi pasażera | ||
| Przełącznik blokady drzwi pasażera | ||
| Jednostka sterująca, pilot zdalnego sterowania | ||
| Przekaźnik blokady tylnej pokrywy | ||
| Tylna klapa z centralnym zamkiem (Touring) | ||
| Mikroprzełącznik tylnej klapy (mechaniczny składany miękki dach) | ||
| Zamek miękkiej klapy dachu kabrioletu | ||
| Moduł miękkiego dachu kabrioletu | ||
| Moduł sterujący antykradzieżowy (Alpine) | ||
| 8 | 15 | Przekaźnik klaksonu |
| Moduł sterujący antykradzieżowy (Alpine) | ||
| 9 | 20 | Radio |
| Wzmacniacz hi-fi | ||
| Głośnik niskotonowy | ||
| Zmieniarka CD (do 8/93) | ||
| Zacisk przekaźnika odciążającego R (do 8/92) | ||
| 10 | 30 | Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) |
| Automatyczna kontrola stabilności (ASC) | ||
| 11 | 7,5 | bez CCM: Lewe światło mijania |
| z CCM: Sprawdź moduł sterujący | ||
| 12 | 7,5 | bez CCM: Prawe światło mijania |
| z CCM: Sprawdź moduł sterujący | ||
| 13 | 5 | Przekaźnik komfortu (model dwudrzwiowy) |
| 14 | 30 | Moduł szyby bocznej kierowcy (do 8/93) |
| Moduł okna elektrycznego po stronie pasażera (do 8/93) | ||
| Jednostka sterująca ZKE (ZKE IV; od 9/93) | ||
| 15 | 15 | Lewe światło przeciwmgielne |
| Prawe światło przeciwmgłowe | ||
| Klaster instrumentów | ||
| 7,5 | Lewe światło przeciwmgielne | |
| Prawe światło przeciwmgłowe | ||
| Klaster instrumentów | ||
| 16 | 5 | Przekaźnik sprężarki klimatyzacji |
| Przekaźnik 1. stopnia wentylatora pomocniczego (przekaźnik normalnej prędkości) | ||
| Przekaźnik 2. stopnia wentylatora pomocniczego (przekaźnik dużej prędkości) | ||
| 17 | 10 | bez CCM: włącznik świateł przeciwmgielnych (włącznik tylnych świateł przeciwmgielnych) |
| 7,5 | z CCM: włącznik świateł przeciwmgielnych (włącznik tylnych świateł przeciwmgielnych) | |
| 18 | 15 | Pompa paliwowa |
| 19 | 15 | do 8/92: Skrzynka przekaźników ogrzewania postojowego/wentylacji |
| 30 | od 8/93: Moduł przekaźników | |
| 20 | 30 | do 8/92: Przełącznik dmuchawy |
| od 9/92: | ||
| bez wentylacji postojowej: Przekaźnik dmuchawy ogrzewania | ||
| z wentylacją parkową: | ||
| Przekaźnik dmuchawy ogrzewania | ||
| Niezależny przekaźnik wentylacji | ||
| 21 | 5 | Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) |
| Automatyczna kontrola stabilności (ASC) | ||
| 22 | 5 | Przełącznik światła |
| Dioda kodująca światła do jazdy dziennej | ||
| 23 | 5 | Przełącznik zespolony (kierunkowskaz/selektor świateł mijania) |
| Klaster instrumentów | ||
| Przełącznik termiczny (LA Japonia) | ||
| Jednostka sterująca ABS | ||
| Przekaźnik tylnego odmgławiacza | ||
| Zegar wielofunkcyjny / Wyświetlacz pokładowy / Komputer pokładowy | ||
| Zacisk przekaźnika odciążającego 15 | ||
| z IHKA: automatyczna klimatyzacja | ||
| ze sterowaniem ogrzewaniem: | ||
| Zawory wodne | ||
| Regulator temperatury | ||
| 24 | 10 | Wyłącznik termiczny, podgrzewane dysze |
| Czujnik przewrócenia | ||
| Jednostka sterująca lusterkiem | ||
| Jednostka sterująca wspomagania parkowania | ||
| 25 | 5 | Przełącznik światła |
| Moduł przekaźnika światła dziennego (od 9/97) | ||
| Przekaźnik świateł drogowych (od 9/94 do 8/97) | ||
| Przekaźnik świateł mijania (9/92 do 8/94) | ||
| Lewy przekaźnik świateł postojowych (9/93 do 8/94) | ||
| Prawe światło postojowe/przekaźnik oświetlenia tablicy rejestracyjnej (9/93 do 8/94) | ||
| 26 | 15 | do 8/92: |
| Przełącznik programów | ||
| Złącze pomocnicze (USA) | ||
| Przełącznik zakresu automatycznej skrzyni biegów | ||
| Złącze diagnostyczne | ||
| Włącznik świateł cofania (bez EGS) | ||
| 10 | od 9/92: | |
| Przełącznik zakresu automatycznej skrzyni biegów | ||
| Przełącznik programów | ||
| Podgrzewanie paliwa (olej napędowy) | ||
| Przekaźnik odcinający alternatora (olej napędowy) | ||
| Złącze diagnostyczne | ||
| Przełącznik poziomu oleju, termiczny | ||
| Czujnik tlenu i przekaźniki pompy powietrza | ||
| Włącznik świateł cofania | ||
| Jednostka sterująca SMG | ||
| Przekaźnik pompy hydraulicznej | ||
| Jednostka hydrauliczna | ||
| Przekaźnik unieruchomienia rozrusznika | ||
| Podgrzewacz klapy przepustnicy | ||
| 27 | 5 | Klaster instrumentów |
| 28 | 5 | z EGS: Przełącznik zakresu automatycznej skrzyni biegów |
| z SMG: | ||
| Jednostka sterująca SMG | ||
| Elektroniczny wskaźnik biegów | ||
| Wskaźnik biegów, konsola środkowa | ||
| 29 | 7,5 | Lewe światło drogowe |
| 30 | 7,5 | Prawe światło drogowe |
| 31 | 5 | Klaster instrumentów |
| Wyświetlacz pokładowy / Zegar wielofunkcyjny | ||
| Komputer pokładowy | ||
| Zegar analogowy | ||
| Moduł dzwonka | ||
| Elektroniczna jednostka sterująca immobilizera (EWS II; od 9/94) | ||
| Dioda LED zabezpieczenia przed kradzieżą (DWA). | ||
| Z IHKA: | ||
| Zawory wodne | ||
| Automatyczna jednostka kontroli klimatu | ||
| Z IHKR: | ||
| Panel kontrolny IHKR | ||
| Zintegrowany moduł sterujący regulacją klimatu | ||
| 32 | 30 | Zapalniczka z przodu |
| Przekaźnik lampek do czytania | ||
| 33 | 10 | Wyłącznik zapłonu (od 9/93) |
| Gniazdo ładowania | ||
| Przełącznik światła | ||
| Zmieniarka CD (stan na 9/93) | ||
| Telefon komórkowy | ||
| Przekaźnik ogrzewania zamka drzwi | ||
| Oświetlenie bagażnika | ||
| Oświetlenie wnętrza przedziału tylnego, środkowe (turystyka) | ||
| Prawy zespół oświetlenia bagażnika (kompaktowy) | ||
| Oświetlenie wnętrza, prawe tylne (z lampką do czytania) | ||
| Oświetlenie wnętrza, lewe tylne (z lampką do czytania) | ||
| Lampka wewnętrzna/do czytania, przednia (z ZKE) | ||
| Jednostka sterująca ZKE (od 9/93) | ||
| Oświetlenie przestrzeni na nogi z przodu po lewej stronie (Oświetlenie przestrzeni na nogi z przodu po prawej stronie) | ||
| Przekaźnik lewego światła postojowego | ||
| Moduł szyby bocznej kierowcy (do 8/93) | ||
| 34 | 15 | Przekaźnik świateł awaryjnych |
| Czujnik alarmu zderzenia (z czujnikiem alarmu zderzenia) | ||
| 35 | 25 | z ZVM: Moduł centralnego zamka (ZVM) |
| z ZKE: jednostka sterująca ZKE | ||
| 36 | 30 | Moduł wycierania-mycia (Low II) / Moduł wycierania/mycia |
| 37 | 10 | Przełącznik światła |
| Prawe światło postojowe/przekaźnik oświetlenia tablicy rejestracyjnej | ||
| 38 | 30 | Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) |
| Automatyczna kontrola stabilności (ASC) | ||
| 39 | 7,5 | Przekaźnik sprężarki klimatyzacji |
| 40 | 30 | Przełącznik regulacji fotela kierowcy |
| Przełącznik podparcia lędźwiowego kierowcy | ||
| 41 | 30 | Przekaźnik 1. stopnia wentylatora pomocniczego (niski; tylko olej napędowy) |
| Przekaźnik 2. stopnia wentylatora pomocniczego (wysoki) | ||
| 42 | 7,5 | Elektroniczna kontrola siedzenia |
| Czujnik zderzenia bocznego kierowcy | ||
| Czujnik zderzenia bocznego pasażera | ||
| Czujnik przewrócenia | ||
| Moduł diagnostyczny poduszki powietrznej | ||
| Przełącznik zamka pasa bezpieczeństwa kierowcy | ||
| 43 | 5 | Oświetlenie wnętrza, prawy tył |
| Oświetlenie wnętrza, lewe tylne | ||
| Górny przełącznik HiFi | ||
| Moduł centralnego zamka (ZVM) | ||
| Jednostka sterująca ZKE | ||
| Przekaźnik dźwięku przestrzennego | ||
| Oświetlenie lusterka do makijażu pasażera | ||
| Oświetlenie lusterka do makijażu kierowcy | ||
| Lampka wewnętrzna/do czytania, przednia | ||
| Moduł miękkiego dachu kabrioletu | ||
| Jednostka sterująca, pilot zdalnego sterowania | ||
| Telefon komórkowy | ||
| Przekaźnik lampek do czytania | ||
| Moduł sterujący antykradzieżowy (Alpine) | ||
| 44 | 15 | Moduł wycierania-mycia (Low II) |
| Wytrzyj/umyj moduł | ||
| Jednostka sterująca interwałem wycierania/mycia tylnej szyby (Touring, Compact) | ||
| Przełącznik wycieraczek szyby przedniej (Touring, Compact) | ||
| Radio | ||
| Oświetlenie/przełącznik schowka podręcznego | ||
| Podwójny moduł przekaźnikowy (do 8/95) | ||
| Zacisk przekaźnika odciążającego R (do 8/92) | ||
| 45 | 7,5 | Sprawdź moduł sterujący |
| Moduł nadawczo-odbiorczy (EWS II; od 9/95) | ||
| Przełącznik unieruchomienia rozrusznika (stan na 9/96) | ||
| Komputer pokładowy / Zegar wielofunkcyjny / Wyświetlacz pokładowy | ||
| Przekaźnik wycieraczek (do 8/95) | ||
| Przekaźnik silnika wycieraczek (do 8/95) | ||
| 46 | 15 | Przełącznik sprzęgła |
| Klaster instrumentów | ||
| Włącznik świateł hamowania | ||
| Moduł tempomatu | ||
| Przełącznik tempomatu | ||
| Złącze łącza danych (od 9/95) | ||
| Komputer pokładowy (BC-low) | ||
| R1 | Przekaźnik pompy paliwa | |
| lub | ||
| Przekaźniki czujnika tlenu i pompy powietrza (M3) | ||
| lub | ||
| Przekaźnik pompy powietrza wtórnego | ||
| lub | ||
| Przekaźnik modułu sterującego silnika | ||
| lub | ||
| Przekaźnik odcinający alternatora (olej napędowy) | ||
| R2 | Przekaźnik modułu sterującego silnika | |
| lub | ||
| Przekaźnik pompy paliwa | ||
| R3 | Przekaźnik czujnika tlenu | |
| lub | ||
| EKP i uruchom przekaźnik czujki | ||
| lub | ||
| Przekaźnik silnika wycieraczek | ||
| lub | ||
| Przekaźnik modułu sterującego silnika | ||
| lub | ||
| Przekaźnik pompy powietrza wtórnego | ||
| lub | ||
| Przekaźnik pompy zasilającej (olej napędowy) | ||
| R4 | Przekaźnik klaksonu | |
| R5 | Przekaźnik świateł przeciwmgielnych | |
| R6 | Przekaźnik świateł drogowych (do 8/93) | |
| lub | ||
| Przekaźnik świateł mijania (od 9/93) | ||
| R7 | Przekaźnik świateł mijania (do 8/93) | |
| lub | ||
| Przekaźnik świateł drogowych (od 9/93) | ||
| lub | ||
| Przekaźnik pompy powietrza wtórnego | ||
| R8 | Przekaźnik świateł awaryjnych | |
| R9 | Przekaźnik dmuchawy | |
| R10 | Przekaźnik tylnego odmgławiacza | |
| R11 | Przekaźnik ABS | |
| R12 | Przekaźnik silnika pompy ABS | |
| lub | ||
| Przekaźnik silnika pompy ABS, czasowy | #colspan##colspan# | |
| R13 | Przekaźnik 2. stopnia wentylatora pomocniczego (wysoka prędkość) | |
| R14 | Przekaźnik sprężarki klimatyzacji | |
| R15 | Przekaźnik 1. stopnia wentylatora pomocniczego (niska prędkość) | |
Nośnik przekaźnika
Znajduje się pod lewą stroną deski rozdzielczej.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 48 | 40 | Przekaźnik 2. stopnia wentylatora pomocniczego (wysoka prędkość) |
| 50 | 5 | Zawór klapy spalin |
| Zawór pochłaniacza węgla | ||
| R1 | Niezależny przekaźnik wentylacji | |
| R2 | Przekaźnik podwójny (do 8/95) | |
| R3 | Czujnik alarmu awarii | |
| R4 | Moduł czyszczenia reflektorów/świateł przeciwmgielnych (SRA) (do 8/95) | |
| lub | ||
| Przekaźnik świateł drogowych | ||
| lub | ||
| Przekaźnik świateł do jazdy dziennej | ||
| R5 | Przekaźnik komfortu | |
| lub | ||
| Przekaźnik komfortu składanego szyberdachu | ||
| R6 | Zacisk przekaźnika odciążającego R (do 8/92) | |
Listwa łącząca nr 1
Znajduje się pod lewą stroną deski rozdzielczej.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 47 | 15 | Przekaźnik klaksonu (Alpine) |
| Komputer pokładowy | ||
| Moduł sterujący antykradzieżowy (Alpine) | ||
| R1 | Zacisk przekaźnika odciążającego 15 | |
| lub | ||
| Przekaźnik klaksonu (kompaktowy) | ||
| R2 | Przekaźnik świateł tylnych | |
| lub | ||
| Przekaźnik wycieraczek (do 8/95) | ||
| R3 | Przekaźnik silnika wycieraczek (do 8/95) | |
| R4 | Przekaźnik okna na zawiasach | |
| lub | ||
| Przekaźnik rozrusznika (do 8/94) | ||
| lub | ||
| Przekaźnik unieruchomienia rozrusznika (9/93 do 9/94) | ||
Listwa łącząca nr 2
Znajduje się pod prawą stroną deski rozdzielczej.
| Numer | Opis |
|---|---|
| R1 | Prawe światło postojowe/przekaźnik oświetlenia tablicy rejestracyjnej |
| R2 | Przekaźnik lewego światła postojowego |
| lub | |
| Przełącznik termiczny (LA Japonia) | |
| R3 | Przekaźnik ogrzewania zamka drzwi |
| R4 | Przekaźnik dmuchawy tylnej szyby |
Dodatkowa skrzynka bezpieczników w bagażniku
| Numer | Ampery [A] | Opis |
|---|---|---|
| 49 | 20 | Moduł miękkiego dachu kabrioletu |
Skrzynka przekaźników pomocniczych
| Numer | Ampery [A] | Opis |
|---|---|---|
| 111 | 25 | Przekaźnik pompy hydraulicznej |
| 222 | 7,5 | Jednostka sterująca SMG |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
Podobne modele
-
BMW M3 (G80 G81) i M4 (G82) (2020-2024) – schematy bezpieczników i przekaźników21.09.2023 -
BMW 2 (F22-F23-F87) (2014-2021) – schematy bezpieczników i przekaźników9.09.2023 -
BMW X4 G02 (2018-2023) – schematy bezpieczników i przekaźników28.08.2023 -
BMW Z4 G29 (2018-2023) – schematy bezpieczników i przekaźników22.05.2023
Więcej w kategorii: BMW →
Komentarze
Co o tym myślisz?
Komentarz trafia do mnie na maila — odpowiem osobiście. Publikuję wybrane (z imieniem, bez maila). Nie musisz podawać swojego adresu e-mail.
