BMW X4 G02 (2018-2023) – schematy bezpieczników i przekaźników

BMW X4 G02 (2018-2023) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X4 G02 z lat: 2018, 2019, 2020, 2021, 2022, 2023.

BMW X4 G02 to druga generacja modelu X4, który jest luksusowym SUV-em typu crossover produkowanym przez niemieckiego producenta samochodów BMW. Generacja G02 została wprowadzona na rynek w 2018 roku. Oto kilka kluczowych informacji na temat BMW X4 G02:

Design i Rozmiar: BMW X4 G02 charakteryzuje się charakterystycznym designem typowym dla modeli BMW, łączącym cechy SUV-a z elementami sportowej sylwetki coupe. Model ten posiada wyraźnie zarysowane linie, dynamiczne proporcje i agresywny przód, co nadaje mu sportowego wyglądu. Rozmiary X4 G02 są większe w porównaniu do poprzedniej generacji, co przekłada się na większą przestrzeń wewnątrz pojazdu.

Wnętrze i Technologia: Wnętrze BMW X4 G02 prezentuje wysoki poziom luksusu i jakości wykonania, charakterystyczny dla marki BMW. Materiały użyte do wykończenia są wysokiej jakości, a ergonomiczny układ deski rozdzielczej ułatwia obsługę systemów. Wersje wyposażeniowe oferują zaawansowane technologie, w tym systemy multimedialne, nawigację GPS i wiele opcji łączności.

Silniki i Wydajność: BMW X4 G02 jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami, a także wersjami hybrydowymi. Modele M Performance oferują jeszcze większą moc i wydajność, odpowiednio reprezentując sportowy charakter marki.

Dynamika Jazdy: Podobnie jak inne modele BMW, X4 G02 kładzie duży nacisk na sportową dynamikę jazdy. Systemy napędu na cztery koła, zawieszenie i układy kierownicze są zoptymalizowane, aby zapewnić wyjątkowe osiągi i reakcje na drodze.

Bezpieczeństwo i Asystentów Jazdy: BMW X4 G02 jest wyposażony w zaawansowane systemy bezpieczeństwa, w tym liczne poduszki powietrzne, systemy kontroli trakcji i stabilizacji, a także zaawansowane systemy asystujące podczas jazdy, takie jak systemy automatycznego hamowania awaryjnego, asystent pasa ruchu i wiele innych.

Personalizacja i Opcje: BMW oferuje szeroki zakres opcji personalizacji, co pozwala klientom dostosować X4 G02 do swoich indywidualnych preferencji. Opcje obejmują różne wykończenia wnętrza, kolorowe elementy nadwozia i wiele innych.

Podsumowanie: BMW X4 G02 to druga generacja luksusowego SUV-a typu crossover, który kontynuuje tradycję sportowego designu, zaawansowanych technologii i wydajności charakterystycznych dla marki BMW. Model ten łączy sportowe osiągi z komfortem i luksusem, tworząc atrakcyjną ofertę dla klientów poszukujących wyjątkowego SUV-a.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  BMW i4 (G26 M50)(2021-2023) - schematy bezpieczników i przekaźników

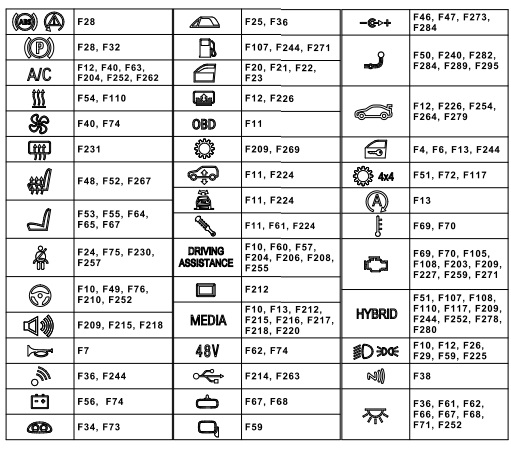

Numery bezpieczników powiązane ze znaczeniem bezpiecznika

BMW X4 G02 (2018-2023) - skrzynka bezpieczników i przekaźników



Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego

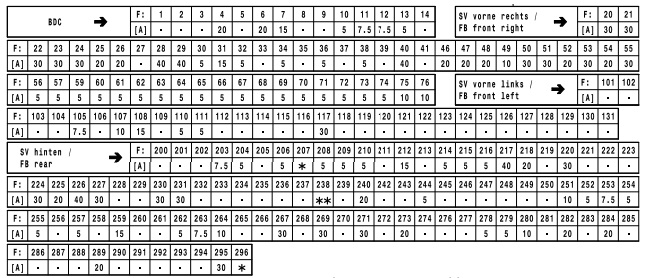

Ampery

  • BDC
  • Przednia skrzynka bezpiecznikowa po prawej
  • Przednia skrzynka bezpiecznikowa po lewej
  • Tylna skrzynka bezpiecznikowa

BMW X4 G02 (2018-2023) - skrzynka bezpieczników i przekaźników

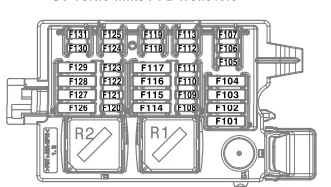

Schemat skrzynki bezpieczników w przedziale pasażerskim (lewa strona)

Bezpieczniki znajdują się we wnętrzu samochodu w obszarze podłogi pasażera z przodu za osłoną.



BMW X4 G02 (2018-2023) - schematy bezpieczników i przekaźników

101  –
102  –
103  –
104  –
105 7.5A Elektronika maszyn elektrycznych
106
107 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem
108 15A Elektronika i zarządzanie silnikiem
109
110 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego
111 5A Tylna rozdzielnica
112
113
114
115
116
117 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza
118  –
119  –
120  –
121  –
122  –
123  –
124  –
125  –
126  –
127  –
128  –
129  –
130  –
131  –
  • R1-
  • R2 – Przekaźnik zacisku 30B

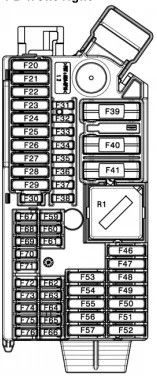

Schemat skrzynki bezpieczników w przedziale pasażerskim (prawa strona)

BMW X4 G02 (2018-2023) - schematy bezpieczników i przekaźników

BMW X4 G02 (2018-2023) - schematy bezpieczników i przekaźników

20 30A Siłownik podnośnika szyb, drzwi kierowcy z elektroniką sterującą
21 30A Przednia szyba pasażera z elektroniką sterującą
22 30A Tylne okno elektryczne po stronie kierowcy z elektroniką sterującą
23 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą
24 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa)
25 20A Centrum funkcji dachu
26 20A Reflektory, czujnik deszczu, czujnik światła
27
28 40A Dynamiczna kontrola stabilności (DSC), ABS, parkowanie
29 20A Reflektory, czujnik deszczu, czujnik światła
30
31
32 5A Hamulec postojowy, panel sterowania w konsoli środkowej
33
34 5A Jednostka sterująca zestawu wskaźników
35
36 5A Centrum funkcyjne dachu (lampka mapy, oświetlenie wnętrza, oświetlenie otoczenia, alarm)
37
38
39 60A Kontroler domeny Body
40 Silnik wentylatora 40A ze stopniem wyjściowym
41
46 Zapalniczka 20A, termoelektryczny uchwyt na kubek
47 Zapalniczka 20A
48 20A Ogrzewanie siedzenia
49 10A Elektryczna regulacja kolumny kierownicy
50 30A Moduł haka holowniczego
51 30A B46, B48, B58, N63: Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza, 4*4
52 20A Elektronika ogrzewania przedniego siedzenia pasażera
53 30A Moduł siedzenia kierowcy (z modułem siedzenia), blok przełączników regulacji bocznego siedzenia kierowcy (bez modułu siedzenia)
54 20A Niezależna nagrzewnica pomocnicza
55 30A Moduł przedniego siedzenia pasażera (z modułem siedzenia), blok przełączników regulacji przedniego siedzenia pasażera (bez modułu siedzenia)
56 Bateria 10A
57 10A Asystent kierowcy
59 5A Lusterka elektryczne, czujnik deszczu i światła
60 5A Asystent kierowcy
61 5A Włącznik oświetlenia schowka podręcznego, oświetlenie wnętrza
62 5A Oświetlenie wewnętrzne, sterownik mocy 48V
63 5A System klimatyzacji i wentylacji
64 5A Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), oświetlenie tylnego panelu siedzenia kierowcy, port ładowania USB, moduł pompowania przedniego lewego siedzenia
65 5A Blok zaworów regulacji szerokości oparcia pasażera z przodu, Blok zaworów podparcia lędźwiowego pasażera z przodu, Blok przełączników regulacji siedzenia (po stronie pasażera z przodu), Tylne oświetlenie przestrzeni na nogi (po stronie pasażera z przodu), Oświetlenie tylnego panelu oparcia przedniego siedzenia pasażera, Złącze USB do ładowania nr 2 , przedni Moduł pompowania prawego siedzenia
66 5A Oświetlenie górnej środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów po stronie pasażera z przodu, dolne środkowe oświetlenie tablicy przyrządów, dolne oświetlenie tablicy przyrządów po stronie kierowcy/pasażera, przednie lewe/prawe oświetlenie przestrzeni na nogi
67 5A Skrzynka przełączników w drzwiach kierowcy, Skrzynka przełączników w drzwiach kierowcy, Oświetlenie wewnętrznej klamki drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (środek), Oświetlenie kieszeni drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (góra), Oświetlenie przedniego lewego głośnika średniotonowego, Przedni lewy głośnik wysokotonowy Oświetlenie
68 5A Lusterko zewnętrzne pasażera, skrzynka przełączników w drzwiach pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu drzwi pasażera z przodu (w środku), oświetlenie kieszeni w drzwiach pasażera, oświetlenie panelu drzwi pasażera z przodu (na górze), oświetlenie przedniego prawego głośnika średniotonowego, oświetlenie przedniego prawego głośnik wysokotonowy
69 5A Wentylator elektryczny, system DME, moduł IVM
70 5A Tylna tablica rozdzielcza, przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny
71 Oświetlenie wewnętrzne 5A, kamera surround (z kamerą surround), kamera cofania
72 5A Wskaźnik zmiany prędkości, DSC, SMG
73 5A Jednostka sterująca zestawu wskaźników
74 5A Wentylator elektryczny, akumulator, 48V
75 10A Moduł zabezpieczający przed awarią
76 10A Skrzynka rozdzielcza kolumny kierownicy

R1 – Przekaźnik zacisku 30B

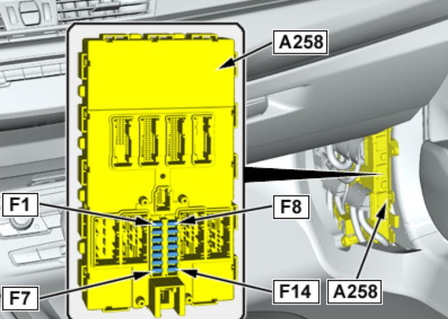

Moduł kontroli nadwozia (BDC), Sterownik Body Domain Controller

BMW X4 G02 (2018-2023) - schematy bezpieczników i przekaźników

  1. 20A – Przekaźnik blokady, przekaźnik odblokowania (drzwi, korek wlewu paliwa)
  2. 20A – Przekaźnik zamka drzwi kierowcy, przekaźnik zamka (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek tylnych drzwi po stronie pasażera, siłownik centralnego zamka drzwi wlewu paliwa)
  3. 15A – Sygnał (sygnał dźwiękowy)
  4. 5A – Blok przełączników kolumny kierownicy, przednia środkowa kratka wentylacyjna, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
  5. 7,5 A – Złącze diagnostyczne, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
  6. 7,5A – Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnych drzwi, czujnik deszczu/światła/słońca/słońca/kondensacji
  7. 5A – System start/stop

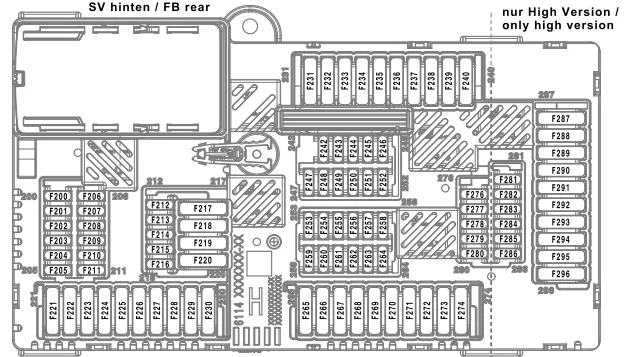

Schemat skrzynki bezpieczników w bagażniku

Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).

  1. Zdejmij osłonę z prawego poszycia bocznego
  2. .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.

BMW X4 G02 (2018-2023) - schematy bezpieczników i przekaźników
