W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q7 4M z lat: 2021, 2022.
Audi Q7 4M z lat 2021-2022 to wciąż trzeci rocznik drugiej generacji modelu Q7, ale wprowadzono do niego kilka zmian i ulepszeń, które poprawiają jego funkcjonalność, wygląd i wydajność.
Wersja z lat 2021-2022 oferowana jest z tymi samymi silnikami, co poprzednie modele, ale teraz silnik benzynowy o pojemności 3.0 litra i mocy 340 KM jest sprzężony z systemem mikrohybrydowym, który zapewnia jeszcze większą oszczędność paliwa.
Wnętrze Q7 otrzymało ulepszone systemy multimedialne i konfiguracyjne, w tym cyfrowy kokpit z ekranem o przekątnej 12,3 cala oraz centrum informacyjne z ekranem dotykowym o przekątnej 10,1 cala.
Audi Q7 4M z lat 2021-2022 otrzymało także kilka nowych funkcji asystujących, w tym asystenta parkowania o rozszerzonej funkcjonalności, asystenta zmiany pasa ruchu, asystenta kierowcy i asystenta miejskiego. System Quattro zastosowany w tym modelu został również ulepszony, aby zapewnić jeszcze lepszą trakcję i prowadzenie.
Wizualnie, Q7 z lat 2021-2022 otrzymał zmienione światła przednie i tylne oraz delikatne zmiany w stylizacji przedniej i tylnej osłony. Możliwe są także nowe kolory lakieru i opcje wykończenia wnętrza.
Audi Q7 4M z lat 2021-2022 jest więc ulepszoną wersją poprzedniego modelu, oferującą więcej funkcji, lepsze osiągi, niższą emisję spalin i cieszącą się pozytywnymi opiniami wśród fanów marki Audi.

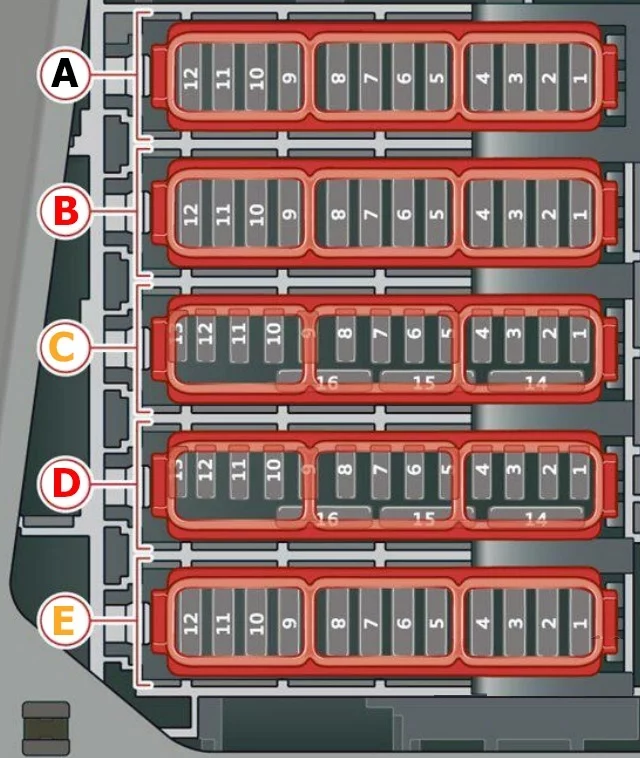

Panel bezpieczników w przestrzeni na nogi
Kierownica z lewej strony
Kierownica z prawej strony
| Numer | Opis |
|---|---|
| Panel bezpieczników A (brązowy) | |
| A1 | Ogrzewanie katalizatora;
Regulacja wałka rozrządu. |
| A2 | Czujnik przepływu masy powietrza;
Podgrzewany czujnik tlenu. |
| A3 | Ogrzewanie silnika;
Wtryskiwacze paliwa; Drzwi wydechowe. |
| A4 | Pompa ciepłej wody;
Drzwi wydechowe; Czujnik NOx; Czujnik cząstek stałych; Czujnik biodiesla. |
| A5 | Czujnik światła hamowania |
| A6 | Zawory silnika |
| A7 | Podgrzewany czujnik tlenu;
Czujnik przepływu masy powietrza. |
| A8 | Pompa wysokiego ciśnienia;
Mocowanie silnika. |
| A9 | Elementy silnika;
Przekaźnik silnika. |
| A10 | Czujnik ciśnienia oleju;
Czujnik temperatury oleju. |
| A11 | 48-woltowa pompa wodna;
48-woltowy generator układu napędowego; 12-woltowy generator układu napędowego. |
| A12 | Zawory silnika |
| A13 | Chłodzenie silnika |
| A14 | Moduł sterujący silnika |
| A15 | Podgrzewany czujnik tlenu |
| A16 | Pompa paliwowa |
| Panel bezpieczników B (czerwony) | |
| B1 | Cewki zapłonowe |
| B3 | Ogrzewanie 48 V |
| B4 | Elektryczny kompresor |
| B5 | Mocowanie silnika |
| B6 | Moduł sterujący układu spryskiwaczy szyby przedniej |
| B7 | Tablica przyrządów |
| B8 | System klimatyzacji;
Dmuchawa świeżego powietrza. |
| B9 | Moduł sterujący systemów wspomagania kierowcy |
| B10 | System połączeń alarmowych |
| B11 | Rozruch silnika;
Sprzęgło silnika elektrycznego. |
| B12 | Prawy reflektor |
| Panel bezpieczników C (czarny) | |
| C1 | Ogrzewanie przednich foteli |
| C2 | Wycieraczki przedniej szyby |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł sterujący lewych drzwi przednich |
| C6 | Gniazda |
| C7 | Moduł sterujący prawych tylnych drzwi |
| C8 | Lewy reflektor |
| C9 | Elektronika prawego reflektora |
| C10 | Spryskiwacze szyby przedniej;
Spryskiwacze reflektorów. |
| C11 | Moduł sterujący lewych tylnych drzwi |
| C12 | Ogrzewanie postojowe |
| Panel bezpieczników D (brązowy) | |
| D1 | Wentylacja fotela;
Elektronika fotela; Lusterko wsteczne; Panel sterowania klimatyzacją tylną; Złącze diagnostyczne; Antena informacji o ruchu drogowym (TMC). |
| D2 | Moduł sterujący układu elektrycznego pojazdu;
Interfejs diagnostyczny. |
| D3 | Regulacja dźwięku siłownika i dźwięku wydechu |
| D4 | Zawór chłodzenia płynu przekładniowego skrzyni biegów |
| D5 | Uruchomienie silnika;
Silnik elektryczny. |
| D8 | Asystent widzenia w nocy;
Aktywna stabilizacja przechyłu. |
| D9 | Adaptacyjny asystent jazdy;
Przedni radar. |
| D10 | Dźwięk z zewnątrz |
| D11 | Asystent na skrzyżowaniach;
Systemy wspomagające kierowcę. |
| D12 | Prawy reflektor |
| D13 | Lewy reflektor |
| D15 | Wejście USB |
| D16 | Przygotowanie do Rear Seat Entertainment |
| Panel bezpieczników E (czerwony) | |
| E1 | System alarmowy antykradzieżowy |
| E2 | Moduł sterujący silnika |
| E3 | Elektronika przedniego siedzenia;
Podparcie lędźwi. |
| E4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| E5 | Klakson |
| E6 | Hamulec postojowy |
| E7 | Interfejs diagnostyczny |
| E8 | Moduł sterujący konsoli pod sufitem |
| E9 | 48-woltowy generator układu napędowego |
| E10 | Moduł sterujący poduszką powietrzną |
| E11 | Elektroniczna kontrola stabilizacji (ESC);
System zapobiegający blokowaniu kół podczas hamowania (ABS). |
| E12 | Złącze diagnostyczne;
Czujnik światła i deszczu. |
| E13 | System kontroli klimatyzacji |
| E14 | Moduł sterujący prawych drzwi przednich |
| E15 | Sprężarka układu klimatyzacji |
| E16 | Zbiornik ciśnieniowy układu hamulcowego |

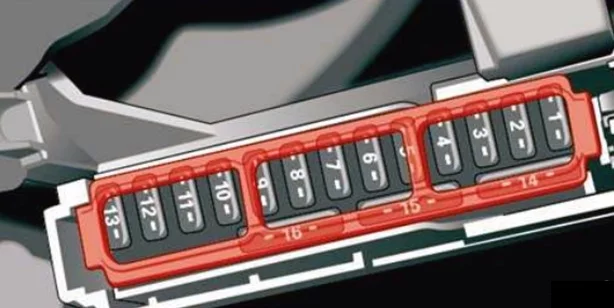

Panel bezpieczników w kokpicie
| Numer | Opis |
|---|---|
| 2 | Audi Phone Box;
Antena sprzęgająca. |
| 3 | System klimatyzacji;
System zapachowy. |
| 4 | Wyświetlacz Head-up |
| 5 | Interfejs muzyczny Audi;
Gniazda USB. |
| 7 | Blokada kolumny kierownicy |
| 8 | Wyświetlacz górny/dolny |
| 9 | Zestaw wskaźników |
| 10 | Napęd DVD |
| 11 | Włącznik światła;
Panele przełączników. |
| 12 | Elektronika kolumny kierownicy |
| 13 | Kontrola głośności |
| 14 | Moduł sterujący systemu MMI Infotainment |
| 15 | Regulacja kolumny kierownicy |
| 16 | Ogrzewanie kierownicy |

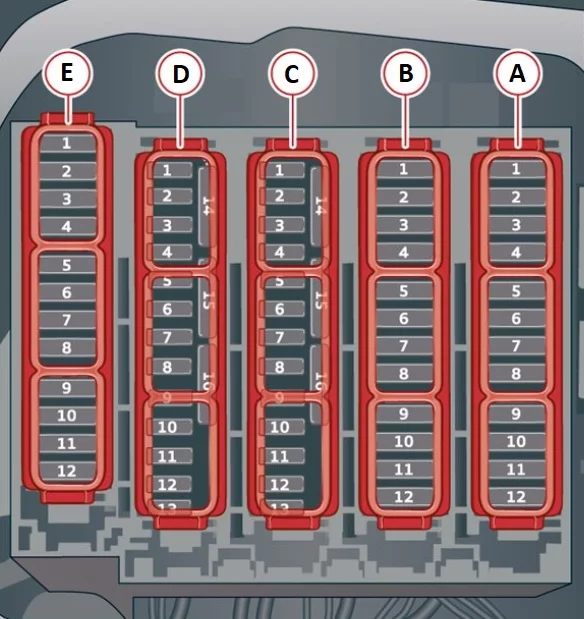

Skrzynka bezpieczników przedziału bagażowego
Hybrydowy napęd typu plug-in
| Numer | Opis |
|---|---|
| Panel bezpieczników A (czarny) | |
| A1 | Ogrzewanie wysokonapięciowe;
Zarządzanie termiczne. |
| A5 | Zawieszenie pneumatyczne |
| A6 | Automatyczna skrzynia biegów |
| A7 | Ogrzewanie tylnych siedzeń;
Panel sterowania klimatyzacją tylną. |
| A8 | Regulacja siedzenia w trzecim rzędzie |
| A9 | 2021:
Lewe światło tylne; 2022: Lewe światło tylne; Moduł sterowania systemu wygody. |
| A10 | Przedni napinacz pasa po stronie kierowcy |
| A11 | Centralny zamek w pokrywie bagażnika;
Klapka wlewu paliwa; Osłona bagażnika. |
| A12 | Moduł sterujący pokrywą bagażnika |
| Panel bezpieczników B (czerwony) | |
| B1 | Dmuchawa tylnego układu klimatyzacji |
| B2 | Wzmacniacz dźwięku |
| B3 | Oczyszczanie spalin;
Aktywator dźwięku. |
| B4 | Panel sterowania tylnego układu klimatyzacji |
| B5 | Światło prawego zaczepu przyczepy |
| B6 | Silnik pozycjonowania zaczepu przyczepy |
| B7 | Zwolnienie zaczepu przyczepy |
| B8 | Lampka lewego zaczepu przyczepy |
| B9 | Gniazdo zaczepu przyczepy |
| B10 | Sportowy mechanizm różnicowy z napędem na wszystkie koła |
| B11 | Oczyszczanie spalin |
| B12 | Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy |
| Panel bezpieczników C (brązowy) | |
| C1 | Moduł sterujący systemów wspomagania kierowcy |
| C2 | Audi Phone Box |
| C3 | Elektronika przedniego siedzenia;
Prawe podparcie lędźwi. |
| C4 | Asystent boczny |
| C5 | – |
| C6 | System monitorowania ciśnienia w oponach |
| C7 | Antena zewnętrzna |
| C8 | Odbiornik radiowy ogrzewania postojowego;
Monitoring zbiornika paliwa. |
| C10 | Tuner telewizyjny;
Moduł wymiany danych i sterowania telematycznego. |
| C11 | Otwieranie i uruchamianie pojazdu (NFC) |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania;
Kamery peryferyjne. |
| C14 | Centralny zamek;
Prawe światło tylne. |
| C15 | Tylny napinacz pasa bezpieczeństwa po stronie pasażera |
| C16 | Przedni napinacz pasa po stronie pasażera |
| Panel bezpieczników D (czerwony) | |
| D1 | Aktywna stabilizacja przechyłów |
| D2 | Akumulator wysokonapięciowy |
| D3 | Pompa wody z akumulatora wysokiego napięcia |
| D4 | Elektroniczny moduł sterujący mocy |
| D5 | Wspomaganie hamulców |
| D6 | Konwerter napięcia |
| D7 | Start silnika |
| D8 | Sprężarka systemu klimatyzacji |
| D9 | Pomocniczy moduł sterujący akumulatora |
| D10 | Akumulator wysokonapięciowy |
| D11 | System ładowania |
| D12 | Odbiornik radiowy ogrzewania postojowego |
| D14 | Zarządzanie termiczne;
Pompy chłodziwa. |
| D15 | Moduł sterujący termozarządzaniem |
| Panel bezpieczników E (brązowy) | |
| E7 | Ogrzewanie przednich foteli |
| E9 | Oczyszczanie spalin |
| E10 | Ogrzewanie tylnych siedzeń;
Panel sterowania klimatyzacją tylną. |
| E12 | Oczyszczanie spalin |
