W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q5 FY z lat: 2021, 2022. W latach 2021-2022 Audi Q5 FY przeszedł kilka drobnych zmian wizualnych i technologicznych. Przede wszystkim samochód ten otrzymał nową, bardziej agresywną sylwetkę, która wyróżnia go na drodze. W środku Audi Q5 FY z lat 2021-2022 nadal […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q5 FY z lat: 2021, 2022.
W latach 2021-2022 Audi Q5 FY przeszedł kilka drobnych zmian wizualnych i technologicznych. Przede wszystkim samochód ten otrzymał nową, bardziej agresywną sylwetkę, która wyróżnia go na drodze.
W środku Audi Q5 FY z lat 2021-2022 nadal oferuje przestronne i nowoczesne wnętrze, ale z nowymi materiałami i wykończeniami. Zmienił się również system multimedialny, który teraz jest wyposażony w większy ekran dotykowy i obsługuje funkcję sterowania gestami.
Pod maską Audi Q5 FY z lat 2021-2022 znajdziemy gamę nowych jednostek napędowych, w tym silniki benzynowe i diesla o pojemnościach od 2.0 do 3.0 litra, które spełniają normy emisji spalin Euro 6d-TEMP. Moc silników waha się od 163 do 347 KM, a moment obrotowy od 320 do 500 Nm. Wszystkie wersje są wyposażone w napęd na cztery koła quattro i automatyczną skrzynię biegów S tronic.
Audi Q5 FY z lat 2021-2022 oferuje również wiele zaawansowanych systemów bezpieczeństwa i asystujących kierowcę, w tym system automatycznego hamowania awaryjnego, asystenta utrzymywania pasa ruchu, aktywny tempomat, system ostrzegania przed kolizją, a także system rozpoznawania znaków drogowych.
Podsumowując, Audi Q5 FY z lat 2021-2022 to nadal luksusowy SUV klasy średniej, który oferuje wiele zaawansowanych technologii, wysoki poziom komfortu i jakości wykonania oraz dynamiczną jazdę. Nowe jednostki napędowe, ulepszony system multimedialny oraz systemy bezpieczeństwa i asystujące kierowcy czynią z niego jeszcze bardziej atrakcyjną propozycję na rynku.
Przedział pasażerski
W kabinie znajdują się dwa bloki bezpieczników.
Pierwszy znajduje się po lewej stronie przedniej części kokpitu.
A drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.
Panel bezpieczników w przestrzeni na nogi

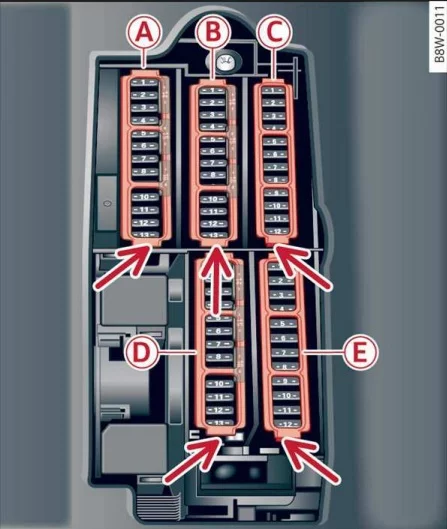

Pojazdy z kierownicą po lewej stronie

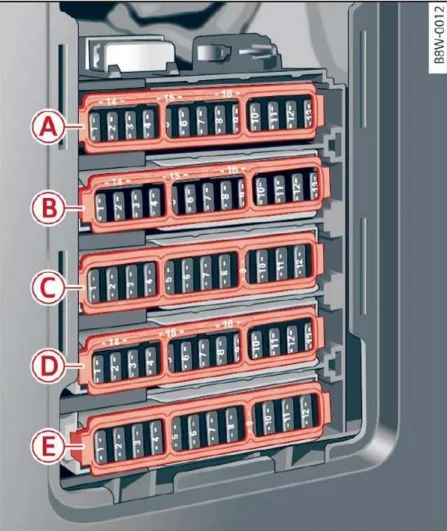

Pojazdy z kierownicą po prawej stronie
| Numer | Opis |
|---|---|
| A1 | Ogrzewanie katalizatora |
| A2 | Elementy silnika |
| A3 | Drzwi wydechowe, wtryskiwacze paliwa, wlot chłodnicy, ogrzewanie obudowy skrzyni korbowej |
| A4 | Pompa próżniowa, pompa ciepłej wody, czujnik NOx, czujnik cząstek stałych, czujnik biodiesla, drzwi wydechowe |
| A5 | Czujnik światła hamowania |
| A6 | Zawory silnika, regulacja wałka rozrządu |
| A7 | Podgrzewane czujniki tlenu, czujnik masowego przepływu powietrza, pompa wodna |
| A8 | Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia, zawór temperatury, mocowanie silnika |
| A9 | Pompa ciepłej wody, przekaźnik silnika, generator układu napędowego 48 V, pompa wody 48 V |
| A10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| A11 | Czujnik położenia sprzęgła, generator układu napędowego 48 V, pompa wodna, generator układu napędowego 12 V |
| A12 | Zawory silnika, mocowanie silnika |
| A13 | Chłodzenie silnika |
| A14 | Wtryskiwacze paliwa, moduł sterujący silnika |
| A15 | Cewki zapłonowe, podgrzewane sondy lambda |
| A16 | Pompa paliwowa |
| B1 | System alarmowy antywłamaniowy |
| B2 | Moduł sterujący układu napędowego |
| B3 | Elektronika fotela przedniego lewego , podparcie odcinka lędźwiowego, fotel masujący |
| B4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| B5 | Klakson |
| B6 | Hamulec postojowy |
| B7 | Interfejs diagnostyczny |
| B8 | Moduł sterujący elektroniką dachową |
| B9 | Moduł połączeń alarmowych |
| B10 | Moduł sterujący poduszek powietrznych |
| B11 | Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS) |
| B12 | Złącze diagnostyczne, czujnik światła/deszczu |
| B13 | System kontroli klimatu |
| B14 | Moduł sterujący prawych przednich drzwi |
| B15 | Sprężarka układu klimatyzacji |
| B16 | Zbiornik ciśnieniowy układu hamulcowego |
| C1 | Ogrzewanie przedniego siedzenia |
| C2 | Wycieraczki |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł sterujący lewych przednich drzwi |
| C6 | Gniazda |
| C7 | Moduł sterujący prawych tylnych drzwi, prawe tylne okno sterowane elektrycznie |
| C8 | Moduł sterujący napędu na wszystkie koła |
| C9 | Elektronika prawego reflektora |
| C10 | Układ spryskiwaczy przedniej szyby/moduł sterujący układu spryskiwaczy reflektorów |
| C11 | Moduł sterujący lewych tylnych drzwi, lewe tylne elektryczne okno |
| C12 | Ogrzewanie postojowe |
| D1 | Elektronika foteli przednich, wentylacja foteli, lusterko wsteczne, panel sterowania klimatyzacją z tyłu, ogrzewanie przedniej szyby, złącze diagnostyczne |
| D2 | Interfejs diagnostyczny, moduł sterujący układem elektrycznym pojazdu |
| D3 | Generator dźwięku |
| D4 | Czujnik położenia sprzęgła |
| D5 | Uruchomienie silnika, wyłączenie awaryjne |
| D6 | 2021: Złącze diagnostyczne, antena komunikatów drogowych (TMC) 2022: Złącze diagnostyczne |
| D7 | Połączenie USB |
| D8 | Otwieracz drzwi garażowych |
| D9 | Adaptacyjny tempomat Audi, regulacja odległości |
| D10 | Dźwięk zewnętrzny, aktywny pedał przyspieszenia |
| D11 | Przednia kamera |
| D12 | Prawy reflektor |
| D13 | Lewy reflektor |
| D14 | Chłodzenie płynu przekładniowego |
| D15 | System alarmowy i głośnomówiący |
| E1 | Cewki zapłonowe |
| E2 | Sprężarka układu klimatyzacji |
| E5 | Lewy reflektor |
| E6 | Automatyczna skrzynia |
| E7 | Tablica przyrządów |
| E8 | Dmuchawa układu klimatyzacji |
| E9 | Prawy reflektor |
| E10 | Dynamiczne sterowanie |
| E11 | Rozruch silnika, zarządzanie temperaturą |
| E12 | Pompa olejowa |

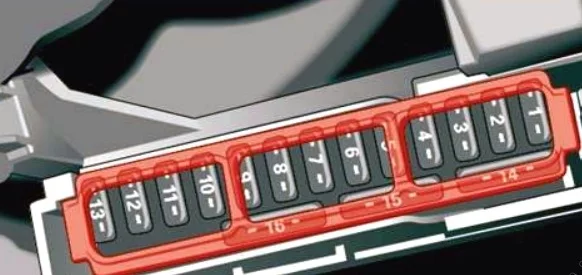

Panel bezpieczników w kokpicie
| Numer | Opis |
|---|---|
| 4 | Wyświetlacz przezierny |
| 5 | Interfejs muzyczny Audi, wejście USB |
| 6 | Panel sterowania przedniego układu klimatyzacji |
| 7 | Blokada kolumny kierownicy |
| 8 | Wyświetlacz centralny |
| 9 | Klaster instrumentów |
| 10 | Kontrola głośności |
| 11 | Włącznik światła, moduł przełącznika |
| 12 | Elektronika kolumny kierownicy |
| 14 | System informacyjno-rozrywkowy |
| 15 | Regulacja kolumny kierownicy |
| 16 | Elektronika kolumny kierownicy, ogrzewanie kierownicy |

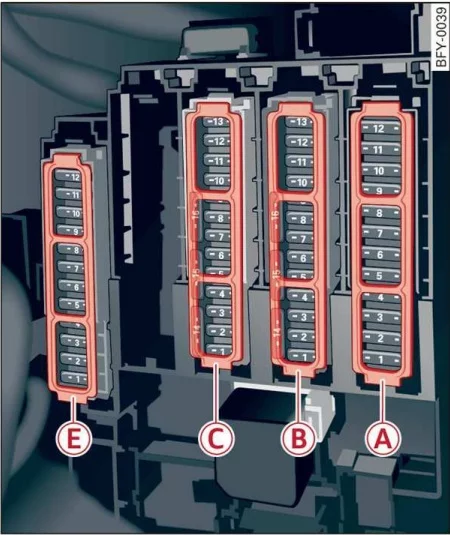

Skrzynka bezpieczników w bagażniku
Znajduje się za panelem wykończeniowym po lewej stronie tylnego przedziału.
| Numer | Opis |
|---|---|
| A1 | Zarządzanie ciepłem, pompy chłodziwa |
| A2 | Odszraniacz przedniej szyby |
| A3 | Odszraniacz przedniej szyby |
| A5 | Zawieszenie pneumatyczne / sterowanie zawieszeniem |
| A6 | Automatyczna skrzynia |
| A7 | Odmgławiacz tylnej szyby |
| A8 | Ogrzewanie tylnych siedzeń |
| A9 | Lewe tylne światła |
| A10 | 2021: Moduł sterujący poduszki powietrznej 2022: Poduszka powietrzna, moduł sterujący napinacza pasa bezpieczeństwa po stronie kierowcy |
| A11 | Blokada pokrywy bagażnika, blokada drzwi wlewu paliwa, moduł sterujący systemu komfortu |
| A12 | Pokrywa bagażnika |
| Nie. | Ekwipunek |
| B2 | 2021: Akumulator wysokonapięciowy 2022: Akumulator wysokonapięciowy, wyłącznik serwisowy |
| B3 | Pompa wodna akumulatora wysokiego napięcia |
| B4 | Elektryczny układ napędowy, energoelektronika |
| B6 | Kompresor elektryczny |
| B8 | Sprężarka układu klimatyzacji |
| B9 | Kontrola temperatury |
| B10 | Akumulator wysokonapięciowy |
| B11 | Ładowarka wysokiego napięcia |
| C1 | Antena zewnętrzna |
| C2 | Budka telefoniczna Audi |
| C3 | Elektronika fotela prawego przedniego, podparcie odcinka lędźwiowego, fotel masujący |
| C4 | Asysta boczna |
| C6 | System monitorowania ciśnienia opon |
| C7 | Wygodny moduł kontroli dostępu i autoryzacji startu |
| C8 | Ogrzewanie postojowe, moduł zbiornika |
| C9 | Klimatyzowany uchwyt na kubek |
| C10 | Tuner TV, moduł wymiany danych i sterowania telematyki |
| C11 | Pomocniczy moduł sterujący akumulatorem |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania, kamery peryferyjne |
| C14 | Prawe tylne światła |
| C16 | 2021: Moduł sterujący poduszki powietrznej2022: Moduł sterujący napinacza pasa bezpieczeństwa po stronie pasażera z przodu poduszki powietrznej |
| E3 | Oczyszczanie spalin |
| E5 | Lampka prawego zaczepu przyczepy |
| E7 | Hak holowniczy |
| E8 | Lewe światło zaczepu przyczepy |
| E9 | Gniazdo zaczepu przyczepy |
| E10 | Moduł sterujący napędu na wszystkie koła, sportowy mechanizm różnicowy |
| E11 | Oczyszczanie spalin |
