W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q5 FY z lat: 2023.
Audi Q5 FY to luksusowy SUV klasy średniej, który został wprowadzony na rynek w 2017 roku jako następca modelu Q5 8R. Samochód ten cechuje się eleganckim, sportowym designem i przestronnym, nowoczesnym wnętrzem.
Audi Q5 FY oferuje bogate wyposażenie standardowe, w tym system multimedialny z dotykowym ekranem, klimatyzację automatyczną, skórzaną tapicerkę, system nawigacji satelitarnej oraz wiele innych funkcji.
Pod maską Audi Q5 FY znajdują się różne jednostki napędowe, w tym silniki benzynowe i diesla o pojemności od 2.0 do 3.0 litra, które spełniają normy emisji spalin Euro 6d-TEMP. Moc silników waha się od 163 do 347 KM, a moment obrotowy od 320 do 500 Nm. Wszystkie wersje są wyposażone w napęd na cztery koła quattro i automatyczną skrzynię biegów S tronic.
Audi Q5 FY oferuje również wiele zaawansowanych systemów bezpieczeństwa i asystujących kierowcę, w tym system automatycznego hamowania awaryjnego, asystenta utrzymywania pasa ruchu, aktywny tempomat, system ostrzegania przed kolizją oraz system rozpoznawania znaków drogowych.
Podsumowując, Audi Q5 FY to świetna propozycja dla osób poszukujących luksusowego SUV klasy średniej. Oferuje bogate wyposażenie, zaawansowane technologie, dynamiczną jazdę oraz wysoki poziom komfortu i jakości wykonania.
Przedział pasażerski
W kabinie znajdują się dwa bloki bezpieczników.
Pierwszy znajduje się po lewej stronie przedniej części kokpitu.
A drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.

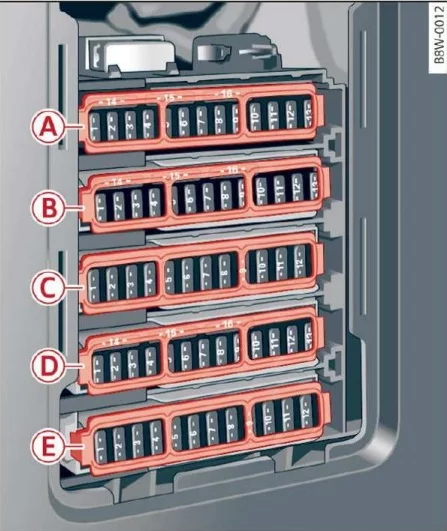

Panel bezpieczników w przestrzeni na nogi
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
| Numer | Opis |
|---|---|
| A1 | Ogrzewanie katalizatora |
| A2 | Elementy silnika |
| A3 | Drzwi wydechowe, wtryskiwacze paliwa, wlot chłodnicy, ogrzewanie obudowy skrzyni korbowej |
| A4 | Pompa próżniowa, pompa ciepłej wody, czujnik NOx, czujnik cząstek stałych, czujnik biodiesla, drzwi wydechowe |
| A5 | Czujnik światła hamowania |
| A6 | Zawory silnika, regulacja wałka rozrządu |
| A7 | Podgrzewane czujniki tlenu, czujnik masowego przepływu powietrza, pompa wodna |
| A8 | Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia, zawór temperatury, mocowanie silnika |
| A9 | Pompa ciepłej wody, przekaźnik silnika, generator układu napędowego 48 V, pompa wody 48 V |
| A10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| A11 | Czujnik położenia sprzęgła, generator układu napędowego 48 V, pompa wodna, generator układu napędowego 12 V |
| A12 | Zawory silnika, mocowanie silnika |
| A13 | Chłodzenie silnika |
| A14 | Wtryskiwacze paliwa, moduł sterujący silnika |
| A15 | Cewki zapłonowe, podgrzewane sondy lambda |
| A16 | Pompa paliwowa |
| B1 | System alarmowy antywłamaniowy |
| B2 | Moduł sterujący układu napędowego |
| B3 | Elektronika fotela przedniego lewego , podparcie odcinka lędźwiowego, fotel masujący |
| B4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| B5 | Klakson |
| B6 | Hamulec postojowy |
| B7 | Interfejs diagnostyczny |
| B8 | Moduł sterujący elektroniką dachową |
| B9 | Moduł połączeń alarmowych |
| B10 | Moduł sterujący poduszek powietrznych |
| B11 | Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS) |
| B12 | Złącze diagnostyczne, elektroniczny system poboru opłat (ETC), czujnik światła/deszczu |
| B13 | System kontroli klimatu |
| B14 | Moduł sterujący prawych przednich drzwi |
| B15 | Sprężarka układu klimatyzacji |
| B16 | Zbiornik ciśnieniowy układu hamulcowego |
| C1 | Ogrzewanie przedniego siedzenia |
| C2 | Wycieraczki |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł sterujący lewych przednich drzwi |
| C6 | Gniazda 12V |
| C7 | Moduł sterujący prawych tylnych drzwi, prawe tylne okno sterowane elektrycznie |
| C8 | Moduł sterujący napędu na wszystkie koła |
| C9 | Elektronika prawego reflektora |
| C10 | Układ spryskiwaczy przedniej szyby/moduł sterujący układu spryskiwaczy reflektorów |
| C11 | Moduł sterujący lewych tylnych drzwi, lewe tylne elektryczne okno |
| C12 | Ogrzewanie postojowe |
| D1 | Elektronika foteli przednich, wentylacja foteli, lusterko wsteczne, panel sterowania klimatyzacją z tyłu, ogrzewanie przedniej szyby, złącze diagnostyczne |
| D2 | Interfejs diagnostyczny, moduł sterujący układem elektrycznym pojazdu |
| D3 | Generator dźwięku |
| D4 | Czujnik położenia sprzęgła |
| D5 | Uruchomienie silnika, wyłączenie awaryjne |
| D6 | Złącze diagnostyczne |
| D7 | Połączenie USB |
| D8 | Otwieracz drzwi garażowych |
| D9 | Adaptacyjny tempomat Audi, regulacja odległości |
| D10 | Dźwięk zewnętrzny, aktywny pedał przyspieszenia |
| D11 | Przednia kamera |
| D12 | Prawy reflektor |
| D13 | Lewy reflektor |
| D14 | Chłodzenie płynu przekładniowego |
| D15 | System alarmowy i głośnomówiący |
| E1 | Cewki zapłonowe |
| E2 | Sprężarka układu klimatyzacji |
| E5 | Lewy reflektor |
| E6 | Automatyczna skrzynia |
| E7 | Tablica przyrządów |
| E8 | Dmuchawa układu klimatyzacji |
| E9 | Prawy reflektor |
| E10 | Dynamiczne sterowanie |
| E11 | Rozruch silnika, zarządzanie temperaturą |
| E12 | Pompa olejowa |

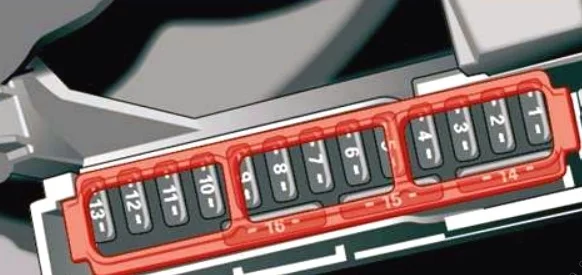

Panel bezpieczników w kokpicie
| Numer | Opis |
|---|---|
| 4 | Wyświetlacz przezierny, head-up |
| 5 | Porty USB z funkcją ładowania |
| 6 | Panel sterowania przedniego układu klimatyzacji |
| 7 | Blokada kolumny kierownicy |
| 8 | Wyświetlacz centralny |
| 9 | Klaster instrumentów |
| 10 | Kontrola głośności |
| 11 | Włącznik światła, moduł przełącznika |
| 12 | Elektronika kolumny kierownicy |
| 14 | System informacyjno-rozrywkowy |
| 15 | Regulacja kolumny kierownicy |
| 16 | Elektronika kolumny kierownicy, ogrzewanie kierownicy |

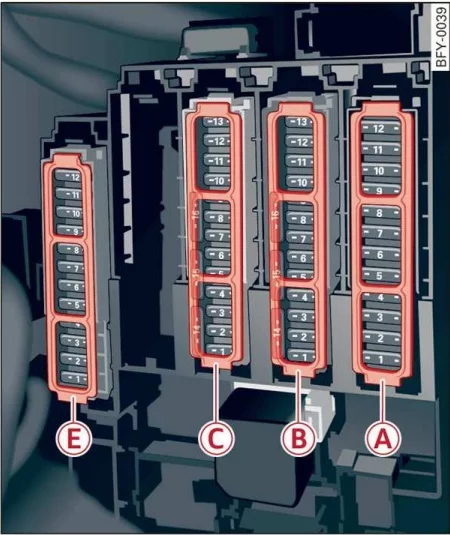

Skrzynka bezpieczników w bagażniku
Znajduje się za panelem wykończeniowym po lewej stronie tylnego przedziału.
| Numer | Opis |
|---|---|
| A1 | Zarządzanie ciepłem, pompy chłodziwa |
| A2 | Odszraniacz przedniej szyby |
| A3 | Odszraniacz przedniej szyby |
| A5 | Zawieszenie pneumatyczne / sterowanie zawieszeniem |
| A6 | Automatyczna skrzynia |
| A7 | Odmgławiacz tylnej szyby |
| A8 | Ogrzewanie tylnych siedzeń |
| A9 | Lewe tylne światła |
| A10 | 2021: Moduł sterujący poduszki powietrznej 2022: Poduszka powietrzna, moduł sterujący napinacza pasa bezpieczeństwa po stronie kierowcy |
| A11 | Blokada pokrywy bagażnika, blokada drzwi wlewu paliwa, moduł sterujący systemu komfortu |
| A12 | Pokrywa bagażnika |
| Numer | Opis |
| B2 | Akumulator wysokonapięciowy, wyłącznik serwisowy |
| B3 | Pompa wodna akumulatora wysokiego napięcia |
| B4 | Elektryczny układ napędowy, energoelektronika |
| B6 | Kompresor elektryczny |
| B8 | Sprężarka układu klimatyzacji |
| B9 | Kontrola temperatury |
| B10 | Akumulator wysokonapięciowy |
| B11 | Ładowarka wysokiego napięcia |
| C1 | Antena zewnętrzna |
| C2 | Budka telefoniczna Audi |
| C3 | Elektronika fotela prawego przedniego, podparcie odcinka lędźwiowego, fotel masujący |
| C4 | Asysta boczna |
| C6 | System monitorowania ciśnienia opon |
| C7 | Wygodny moduł kontroli dostępu i autoryzacji startu |
| C8 | Ogrzewanie postojowe, moduł zbiornika |
| C9 | Klimatyzowany uchwyt na kubek |
| C10 | Tuner TV, moduł wymiany danych i sterowania telematyki |
| C11 | Pomocniczy moduł sterujący akumulatorem |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania, kamery peryferyjne |
| C14 | Prawe tylne światła |
| C16 | Moduł sterujący napinacza pasa bezpieczeństwa po stronie pasażera z przodu poduszki powietrznej |
| E3 | Oczyszczanie spalin |
| E5 | Lampka prawego zaczepu przyczepy |
| E7 | Hak holowniczy |
| E8 | Lewe światło zaczepu przyczepy |
| E9 | Gniazdo zaczepu przyczepy |
| E10 | Moduł sterujący napędu na wszystkie koła, sportowy mechanizm różnicowy |
| E11 | Oczyszczanie spalin |
