W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A8 i S8 D5, 4N z lat: 2018, 2019, 2020, 2021.

Audi A8 i S8 D5 (czwarta generacja), 4N (2018-2021) to flagowe limuzyny niemieckiego producenta Audi, zaprojektowane z myślą o najwyższym poziomie luksusu, komfortu i technologii. Model A8 reprezentuje szczyt innowacji i zaawansowanych rozwiązań technologicznych, podczas gdy wersja S8 to mocniejsza, sportowa odmiana tego samego modelu.

Pod względem designu, Audi A8 i S8 D5 wyróżniają się elegancją, finezją i minimalistycznym podejściem. Ich sylwetka charakteryzuje się smukłymi proporcjami, płynnymi liniami i przemyślanym wykończeniem. Przód samochodu zdobi charakterystyczna, szeroka atrapa chłodnicy Audi Singleframe, natomiast tylne reflektory LED tworzą charakterystyczny, rozpoznawalny podpis świetlny.

Wnętrze Audi A8 i S8 D5 prezentuje połączenie luksusu i nowoczesności. Kierowca i pasażerowie cieszą się przestronnością i wysoką jakością materiałów użytych do wykończenia. Kabina została zaprojektowana z dbałością o detale, oferując wygodne fotele, wysokiej klasy wykończenie i intuicyjne interfejsy użytkownika. Dodatkowo, zaawansowane systemy multimedialne i rozrywkowe zapewniają doskonałe doznania podczas podróży.

Audi A8 i S8 D5 to prawdziwe laboratoria technologiczne. Wprowadzono wiele innowacji, takich jak systemy autonomicznej jazdy, które umożliwiają samochodowi dostosowanie się do warunków drogowych i asystowanie kierowcy. Technologia Audi Virtual Cockpit, z dużym wyświetlaczem TFT o wysokiej rozdzielczości, dostarcza niezwykle bogatych informacji o pojeździe i nawigacji.

Pod maską Audi A8 i S8 D5 znajdują się mocne jednostki napędowe. Audi A8 oferuje różne warianty silnikowe, w tym benzynowe i diesle, które zapewniają płynną jazdę oraz moc, niezależnie od warunków na drodze. Natomiast Audi S8, będące wersją sportową, wyposażone jest w jeszcze mocniejszy silnik i specjalnie dostosowane zawieszenie, zapewniające dynamiczną i ekscytującą jazdę.

Podsumowując, Audi A8 i S8 D5 (2018-2021) to flagowe modele, które łączą luksus, wyrafinowanie i zaawansowaną technologię. Ich piękny design, wyjątkowy komfort, innowacyjne rozwiązania i potężne jednostki napędowe czynią je godnymi uwagi samochodami dla tych, którzy oczekują najwyższej jakości i wyjątkowego doświadczenia z jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi 90 (80) B3 (1987-1991) - schematy bezpieczników i przekaźników

Przedział pasażerski

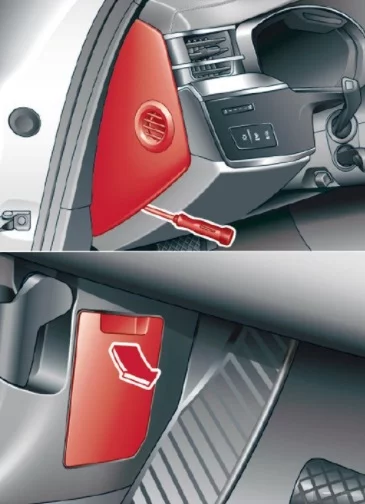

W kabinie znajdują się dwa bloki bezpieczników:

Pierwszy znajduje się po lewej stronie przedniej części kokpitu.

Audi A8 i S8 D5, 4N (2018-2021) - schematy bezpieczników i przekaźników

A drugi jest za pokrywą w lewej przestrzeni na nogi.

Panel bezpieczników w kokpicie

Audi A8 i S8 D5, 4N (2018-2021) - schematy bezpieczników i przekaźników

Numer Opis
A1 2018-2019: System kontroli klimatu;
2020-2021: Układ klimatyzacji, czujnik powietrza we wnętrzu
A2 2018-2020: Telefon, antena dachowa
2021: Budka telefoniczna Audi
A3 2018-2019: System kontroli klimatu, system zapachowy, jonizator;
2020-2021: System kontroli klimatu, system zapachowy, czujnik cząstek stałych
A4 Wyświetlacz przezierny
A5 2018-2019: Interfejs muzyczny Audi;
2020-2021: Audi music interface, gniazda USB
A6 2021: Tablica przyrządów
A7 Blokada kolumny kierownicy
A8 Wyświetlacz MMI z przodu
A9 Klaster instrumentów
A10 Kontrola głośności
A11 Włącznik światła, panele przełączników
A12 Elektronika kolumny kierownicy
A14 Moduł sterujący systemu MMI Infotainment
A15 Regulacja kolumny kierownicy
A16 Ogrzewanie kierownicy

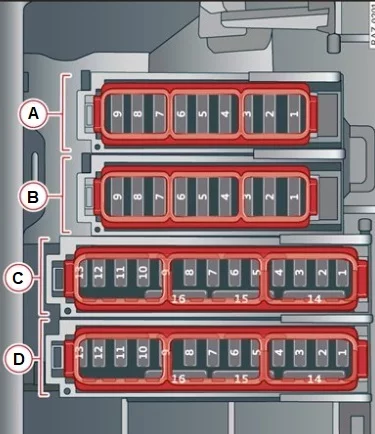

Panel bezpieczników w przestrzeni na nogi

Audi A8 i S8 D5, 4N (2018-2021) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (brązowy)
A1 Cewki zapłonowe silnika
A2 2018-2020: Rozruch silnika, sprzęgło silnika elektrycznego
2021: Rozruch silnika, sprzęgło napędu elektrycznego
A3 Moduł sterujący wycieraczek szyby przedniej
A4 Elektronika lewego reflektora
A5 Dmuchawa układu klimatyzacji
A6 Tablica przyrządów
A7 Wycieraczki
A8 2021: Ogrzewanie wysokonapięciowe, sprężarka
A9 Panoramiczny szklany dach
Panel bezpieczników B (czarny)
B1 Mocowanie silnika
B2 Moduł sterujący lewych tylnych drzwi
B3 Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów
B4 Elektronika prawego reflektora
B5 Ogrzewanie przedniego siedzenia
B6 Moduł sterujący prawych tylnych drzwi
B7 Gniazda
B8 Moduł sterujący lewych przednich drzwi
B9 2018-2019: nieużywany;
2020-2021: Ogrzewanie postojowe
Panel bezpieczników C (czerwony)
C1 System alarmowy antywłamaniowy
C2 Moduł sterujący silnika
C5 Klakson
C6 Hamulec postojowy
C7 Moduł sterujący bramy (diagnostyka)
C8 2018-2020: Wewnętrzne podsufitki
2021: Moduł sterujący elektroniką dachu
C9 Moduł sterujący systemów wspomagania kierowcy
C10 Moduł sterujący poduszek powietrznych
C11 2018-2019: Elektroniczna kontrola stabilizacji (ESC);
2020: Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS)
C12 2018-2019: Złącze diagnostyczne czujnika światła/deszczu;
2020: Klimatyzator tylny, złącze diagnostyczne, czujnik światła/deszczu
C13 System kontroli klimatu
C14 Moduł sterujący prawych przednich drzwi
C15 System kontroli klimatu, elektronika nadwozia
C16 2018-2019: nieużywany;
2020: Układ hamulcowy
Panel bezpieczników D (czarny)
D1 2021: Elementy silnika
D2 Elementy silnika
D3 Elementy silnika
D4 Elementy silnika
D5 Czujnik światła hamowania
D6 Elementy silnika
D7 Elementy silnika
D8 Elementy silnika
D9 Elementy silnika
D10 Czujnik ciśnienia oleju, czujnik temperatury oleju
D11 2018-2020: Rozruch silnika
2021: Elementy silnika
D12 Elementy silnika
D13 Wentylator chłodnicy
D14 2018-2020: Moduł sterujący silnika
2021: Moduł sterujący silnika, wtryskiwacze paliwa
D15 Czujniki silnika
D16 Pompa paliwowa

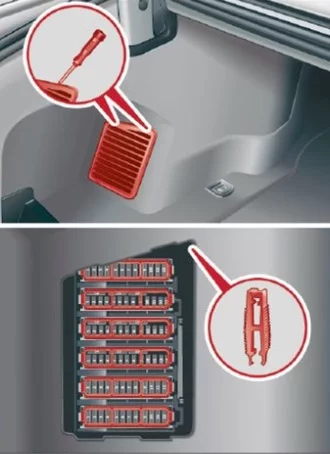

Skrzynka bezpieczników przedziału bagażowego

Audi A8 i S8 D5, 4N (2018-2021) - schematy bezpieczników i przekaźników
Znajduje się po lewej stronie bagażnika za boczną osłoną.

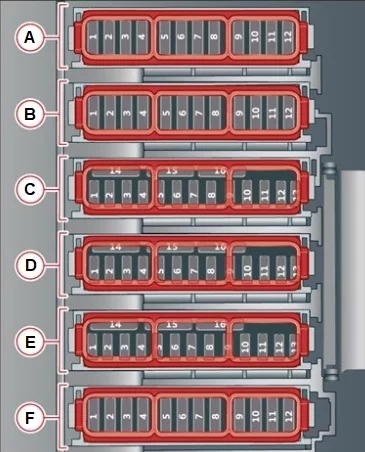

Audi A8 i S8 D5, 4N (2018-2021) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (czarny)
A1 2018-2019: nieużywany;
2020-2021: Gospodarka cieplna
A5 Zawieszenie pneumatyczne
A6 Automatyczna skrzynia
A7 Regulacja prawego tylnego siedzenia
A8 Ogrzewanie tylnych siedzeń
A9 2018-2020: Centralny zamek, tylne światła
2021: Lewe tylne światło
A10 Napinacz pasa przedniego po stronie kierowcy
A11 2018-2019: Centralny zamek, roleta tylna;
2020: Centralny zamek, roleta tylna, pokrywa wlewu paliwa
2021: Centralny zamek pokrywy bagażnika, pokrywa wlewu paliwa, osłona przeciwsłoneczna, osłona bagażnika
A12 Pokrywa bagażnika
Panel bezpieczników B (czerwony)
B1 Dmuchawa tylnego układu klimatyzacji
B2 2021: Antena zewnętrzna
B3 2018-2019: nieużywany;
2020-2021: Oczyszczanie spalin, siłownik dźwięku
B4 Tylny panel sterowania układu klimatyzacji
B5 Lampka prawego zaczepu przyczepy
B6 Silnik pozycjonowania zaczepu przyczepy
B7 Hak holowniczy
B8 Lewe światło zaczepu przyczepy
B9 Gniazdo zaczepu przyczepy
B10 Sportowy mechanizm różnicowy
B11 2018-2019: nieużywany;
2020-2021: Oczyszczanie spalin
B12 2021: Generator układu napędowego 48 V
Panel bezpieczników C (brązowy)
C1 Moduł sterujący systemów wspomagania kierowcy
C2 Pudełko telefoniczne Audi z tyłu
C3 Regulacja tylnego siedzenia
C4 Asysta boczna
C5 Rear Seat Entertainment (tablet Audi)
C6 System monitorowania ciśnienia opon
C7 System połączeń alarmowych
C8 2018-2019: Monitorowanie zbiornika paliwa;
2020-2021: Odbiornik radiowy ogrzewania postojowego, monitoring zbiornika paliwa
C9 Dźwignia zmiany biegów automatycznej skrzyni biegów
C10 2018-2019: Tuner telewizyjny;
2020-2021: Tuner telewizyjny, moduł sterujący wymianą danych
C11 2018-2020: Otwarcie/uruchomienie pojazdu (NFC)
2021: Wygodny moduł kontroli dostępu i autoryzacji startu
C12 Otwieracz drzwi garażowych
C13 Kamera cofania, kamery peryferyjne
C14 2018-2020: Centralny zamek, światła tylne
2021: Moduł sterujący systemu komfortu, prawe światło tylne
C15 Regulacja lewego tylnego siedzenia
C16 Napinacz przedniego pasa po stronie pasażera
Panel bezpieczników D (czarny)
D1 2018-2019: Wentylacja siedzeń, ogrzewanie siedzeń, lusterko wsteczne, układ klimatyzacji, sterowanie układem klimatyzacji tylnej;
2020-2021: Wentylacja foteli, ogrzewanie foteli tylnych, lusterko wsteczne, lodówka, złącze diagnostyczne
D2 Moduł sterujący bramką (komunikacja)
D3 Siłownik dźwięku
D4 Zawór ogrzewania skrzyni biegów
D5 2018-2019: Rozruch silnika;
2020-2021: Rozruch silnika, silnik elektryczny
D7 2018-2019: nieużywany;
2020-2021: Aktywny pedał przyspieszenia
D8 2018-2019: Asystent widzenia w nocy;
2020-2021: Asystent noktowizora, aktywne zawieszenie
D9 Adaptacyjny asystent tempomatu
D11 2018-2020: Asystent skrzyżowań, systemy wspomagania kierowcy
2021: Asystent skrzyżowań, systemy wspomagania kierowcy, systemy radarowe, systemy kamer
D12 2018-2019: nieużywany;
2020-2021: Dźwięk zewnętrzny
D13 2021: Wejście USB
D14 Prawy reflektor
D15 Lewy reflektor
Panel bezpieczników E (czerwony)
E1 2018-2019: nieużywany;
2020-2021: Aktywne zawieszenie
E2 2018-2019: nieużywany;
2020-2021: Wyłącznik serwisowy
E3 Lodówka
E 4 2018-2019: nieużywany;
2020-2021: Silnik elektryczny
E5 Układ hamulcowy
E6 2018-2019: nieużywany;
2020-2021: Pompa wodna z akumulatorem wysokiego napięcia
E7 2018-2019: nieużywany;
2020: Klimatyzacja wnętrza
2021: Klimatyzacja postojowa
E8 2018-2019: nieużywany;
2020: Sprężarka klimatyzacji
2021: Sprężarka układu klimatyzacji
E9 Pomocniczy moduł sterujący akumulatorem
E10 2018-2019: nieużywany;
2020-2021: Akumulator wysokonapięciowy
E11 2018-2019: nieużywany;
2020-2021: Akumulator wysokonapięciowy
E14 2018-2019: nieużywany;
2020-2021: Gospodarka cieplna
E15 2018-2019: nieużywany;
2020-2021: Gospodarka cieplna
Panel bezpieczników F (biały)
F1 Ogrzewanie tylnego środkowego podłokietnika
F2 Dach przesuwny z tyłu
F3 Odtwarzacz CD/DVD
F5 Gniazdo prądu przemiennego
F6 Napinacz tylnego pasa bezpieczeństwa po stronie pasażera
F7 Ogrzewanie przedniego środkowego podłokietnika
F8 Ogrzewanie podnóżka z tyłu
F11 Zdalne sterowanie tylnym siedzeniem
F12 Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy
