W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A8 D2 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Audi A8 D2 to generacja luksusowego sedanu Audi A8, która była produkowana w latach 1994-2002. Samochód został zaprezentowany w 1994 roku jako następca modelu Audi V8. A8 D2 charakteryzował się awangardowym, aerodynamicznym designem, dużą przestrzenią wewnętrzną i bogatym wyposażeniem. W ofercie były dostępne różne silniki benzynowe i diesla, a także wersje z napędem na cztery koła quattro. A8 D2 był uznawany za flagowy model Audi i zdobył wiele nagród, w tym tytuł „Car of the Year” w 1994 roku.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Lokalizacje
- Jednostka sterująca tempomatu – J213;
- Sterownik poduszki powietrznej – J234;
- Złącze diagnostyczne w konsoli środkowej pod popielniczką;
- Przekaźniki i skrzynki bezpieczników w bagażniku po prawej stronie;
- Bateria / dodatkowa bateria;
- Dźwięk alarmu antywłamaniowego – H8;
- Wspornik do jednostek sterujących;
- Jednostka sterująca z pamięcią lusterek – J267, słupek B, strona kierowcy;
- Kolumna kierownicza / sterownik wysokości pasa bezpieczeństwa – J352 pod dywanikiem;
- Sterownik podgrzewanego cylindra – J210;
- Przekaźnik pod półką po stronie kierowcy (przekaźnik pomocniczy na desce rozdzielczej po lewej stronie);
- Sterownik ABS – J104 i wentylator chłodnicy przekaźnika 3. biegu – J135, pod podłogą po stronie kierowcy;
- Moduł elektroniczny przestrzeni na nogi pasażera z przodu;
- Skrzynka bezpieczników, słupek R, w przestrzeni na nogi pasażera z przodu.
Komora silnika
Pierwsza skrzynka bezpieczników i przekaźników
- Elektroniczna jednostka sterująca skrzynią biegów
- Tempomat
- Jednostka sterująca silnika.
Druga skrzynka bezpieczników i przekaźników
Opis
| 1 | Przekaźnik immobilizera |
| 2 | Przekaźnik, elektroniczna jednostka sterująca silnika |
| 3 | |
| F1 | (15A) Skrzynia biegów |
| F2 | (15A) Skrzynia biegów |
| F3 | (15A) Układ Motronic |
| F4 | Zapasowy |
| F5 | (15A) Wtryskiwacze |
| F6 | (15A / 20A) Cewki zapłonowe |
Skrzynka bezpieczników w bagażniku
Aby uzyskać dostęp, zdejmij tapicerkę z prawej strony bagażnika.
Opis
- Skrzynka zaciskowa 30 (TV2)
- Bezpiecznik pompy hydraulicznej ABS (S53) 50 A
- Bezpiecznik podgrzewanych siedzeń (S38) 20 A
- Bezpiecznik na zaciskach 30 – Holowanie przyczepy (S77) 20 A
- Zapasowy
- ABS (S54) 25 A
- Bezpiecznik (S92) 15/20 A
- Bezpiecznik drugiego akumulatora (S65) 60 A
- Telefon (S119) 15 A
- Zapasowy
- Zapasowy
- Przekaźnik ochrony akumulatora (J7)
- Zapasowy
- Bezpiecznik siedzenia (S45) 20 A
- Zapasowy
- Zapasowy
Przedział pasażerski
Skrzynka bezpiecznikowa

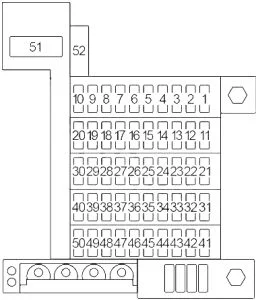

Skrzynka bezpieczników w przestrzeni na nogi pasażera
Opis
| F2 | (5A) Przedni prawy znacznik boczny, tylny prawy znacznik boczny |
| F3 | (10A) Światła mijania (prawy reflektor) |
| F4 | (10A) Reflektor lewy – światło mijania, regulacja zasięgu świateł |
| F5 | (10A) Światła drogowe (reflektor lewy) |
| F6 | (10A) Światła drogowe (prawy reflektor) |
| F7 | (15A) Alarm |
| F8 | (15A) Klakson |
| F9 | (5A) Tablica przyrządów, gniazdo diagnostyczne |
| F10 | (25A) Wycieraczka przedniej szyby |
| F11 | – |
| F12 | (5A) Przekaźnik blokady dźwigni zmiany biegów (zakres „P”) |
| F13 | (5A) Tablica przyrządów, lampki kontrolne, oświetlenie tablicy rejestracyjnej |
| F14 | (15A) Silnik wentylatora chłodzącego |
| F15 | (15A) Światła przeciwmgielne, światła przeciwmgielne |
| F 16 | (25A) Ogrzewana tylna szyba, podgrzewane lusterka zewnętrzne |
| F17 | (10A) Światła cofania |
| F18 | (10A) Alarm |
| F19 | (10A) Światła stopu |
| F20 | (5A) Podgrzewane dysze spryskiwaczy szyby przedniej |
| F21 | (15A) ABS, gniazdo diagnostyczne, moduł kontroli stanu lamp |
| F22 | (10A) Telefon |
| F23 | (15A) Zapalniczka – przód |
| F24 | (5A) Układ klimatyzacji |
| F25 | (15A) Układ klimatyzacji |
| F26 | (5A) Sterowanie skrzynią biegów, tempomat |
| F27 | (15A) Zawór regulatora płynu chłodzącego nagrzewnicy, silnik pompy płynu chłodzącego – klimatyzacja |
| F28 | (15A) Nagrzewnica pomocnicza, silnik pompy płynu chłodzącego |
| F29 | (10A) Ogrzewanie kierownicy |
| F30 | – |
| F31 | (15A) Pompa paliwowa |
| F32 | (20A) Podgrzewane sondy lambda, e/m zawór akumulatora oparów paliwa-AAH |
| F33 | (20A) Podgrzewane sondy lambda, czujnik przepływu powietrza-ABZ |
| F34 | (15A) Podgrzewane sondy lambda – tył |
| F35 | (5A) Nagrzewnica pomocnicza |
| F36 | (15A) Nagrzewnica pomocnicza |
| F37 | – |
| F38 | – |
| F39 | (5A) Moduł sterujący ABS |
| F40 | (10A) Moduł sterujący ABS |
| F41 | (10A) Centralny zamek, system antykradzieżowy, napęd otwierania tylnej klapy, oświetlenie wnętrza, napęd rolet tylnej szyby |
| F42 | (10A) Moduł sterowania elektrycznie sterowanymi szybami, elektrycznie sterowane lusterka boczne, pamięć siedzenia |
| F43 | (10A) Lampy bagażnika, lampki lusterek kosmetycznych, lampy wewnętrzne |
| F44 | (10A) Centralny zamek, napęd rolety tylnej szyby |
| F45 | (15A) Układ zabezpieczający przed kradzieżą |
| F46 | (20A) Szyberdach |
| F47 | (15A) Szyby elektryczne, zapalniczka, podgrzewacze zamka drzwi |
| F48 | (10A) Pamięć lusterek bocznych, pamięć siedzeń |
| F49 | (20A) Siłownik regulacji kolumny kierownicy |
| F50 | (20A) Podgrzewane siedzenia |
| F51 | (60A) Silnik wentylatora chłodzącego |

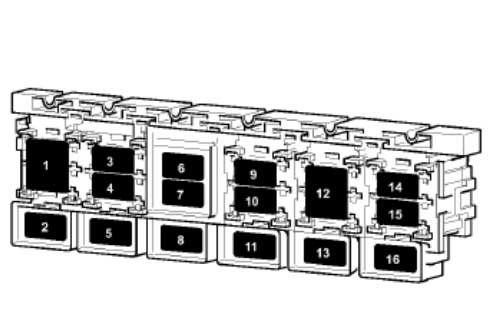

Skrzynka przekaźników
W przestrzeni na nogi pasażera z przodu.
Opis
- przekaźnik pomocniczego obwodu zapłonu
- przekaźnik klaksonu
- spryskiwacz reflektorów / przekaźnik spryskiwacza
- przekaźnik rozrusznika
- przerywany przekaźnik wycieraczek / spryskiwaczy
- przekaźnik pompy paliwa
Obwód przekaźnika
Opis
- 1 – przekaźnik włączający lampkę boczną drzwi / oświetlenie otworu drzwiowego
- 5 – przekaźnik oświetlenia dziennego
- 6 – przekaźnik reflektorów
- 2 (40A) – system wentylacji ogrzewania
- 3 (30A) – elektryczny napęd fotela prawego
- 4 (30A) – napęd elektryczny fotela lewego
Przekaźniki
Opis
| 13 | Jednostka sterująca lusterka wstecznego |
| 12 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 11 | Przekaźnik oświetlenia położenia wybieraka skrzyni biegów |
| 10 | Przekaźnik wspomagania kierownicy |
| 9 | Przekaźnik kontroli transmisji |
| 8 | Przekaźnik świateł przeciwmgłowych |
| 7 | Wymiary przekaźnika |
| 6 | Przekaźnik nagrzewnicy dodatkowej |
| 5 | Przekaźnik sterujący wycieraczek szyby przedniej / reflektorów |
| 4 | Przekaźnik nagrzewnicy dodatkowej |
| 3 | Przekaźnik silnika wentylatora nagrzewnicy dodatkowej |
| 2 | Przekaźnik silnika wentylatora nagrzewnicy dodatkowej |
| 1 | Jednostka systemowa kontroli stanu lampy |
