W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A8 i S8 D5, 4N z lat: 2023.

Audi A8 i S8 D5 (oznaczenie wewnętrzne 4N) to luksusowe limuzyny klasy wyższej produkowane przez niemiecką markę Audi od 2017 roku. Modele te zastąpiły poprzednika, czyli Audi A8 i S8 D4.

Audi A8 i S8 D5 wyróżniają się bardzo nowoczesnym designem, który nawiązuje do koncepcyjnego modelu Audi Prologue. Są one również wyposażone w nowe technologie i systemy, takie jak system hybrydowy zasilany prądem stałym, aktywny układ zawieszenia czy też asystent jazdy. W 2021 roku modele te przeszły delikatny lifting, który objął m.in. nowe reflektory LED, zmienione zderzaki i grilla, a także ulepszoną hybrydową jednostkę napędową.

Audi A8 i S8 D5 oferują luksusowe i przestronne wnętrze, wykonane z wysokiej jakości materiałów. Wyposażone są w nowoczesne systemy multimedialne, takie jak cyfrowe zegary Virtual Cockpit czy duży ekran dotykowy w konsoli centralnej.

Audi S8 D5 to wersja sportowa Audi A8, wyposażona w mocniejszy silnik, sportowe zawieszenie oraz agresywniejsze stylizacje. S8 to flagowy model sportowy marki Audi, a silnik o mocy 571 KM pozwala mu osiągnąć prędkość maksymalną 250 km/h.

Podsumowując, Audi A8 i S8 D5, 4N to luksusowe limuzyny, oferujące wyjątkowy design, zaawansowane technologie i wysoki poziom komfortu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

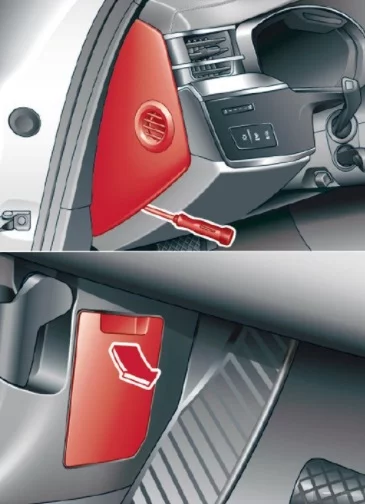

W kabinie znajdują się dwa bloki bezpieczników:

Zobacz także:  Audi А6 i S6 C6 (4F) (2004-2011) - schematy bezpieczników i przekaźników

Pierwszy znajduje się po lewej stronie przedniej części kokpitu.

Audi A8 i S8 D5, 4N (2023) - schematy bezpieczników i przekaźników

A drugi jest za pokrywą w lewej przestrzeni na nogi.

Panel bezpieczników w kokpicie

Audi A8 i S8 D5, 4N (2023) - schematy bezpieczników i przekaźników

Numer Opis
A1 Układ klimatyzacji, czujnik jakości powietrza w pojeździe
A2 Antena dachowa, Audi phone-box
A3 System kontroli klimatu, system zapachowy, czujnik cząstek stałych
A4 Wyświetlacz przezierny (head-up)
A5 Porty USB z funkcją ładowania
A6 Tablica przyrządów
A7 Blokada kolumny kierownicy
A8 Wyświetlacz MMI z przodu (dolny i górny)
A9 Klaster instrumentów
A10 Kontrola głośności
A11 Włącznik światła, panele przełączników
A12 Elektronika kolumny kierownicy
A14 Moduł sterujący systemu MMI Infotainment
A15 Regulacja kolumny kierownicy
A16 Ogrzewanie kierownicy

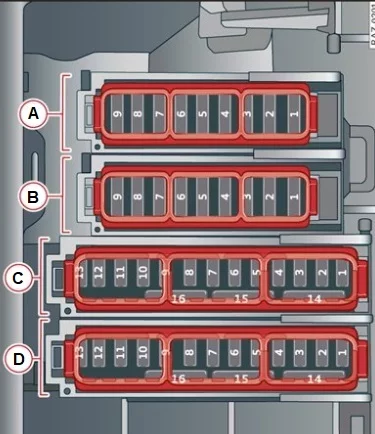

Panel bezpieczników w przestrzeni na nogi

Audi A8 i S8 D5, 4N (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (brązowy)
A1 Cewki zapłonowe silnika
A2 Rozruch silnika, sprzęgło napędu elektrycznego
A3 Moduł sterujący wycieraczek szyby przedniej
A4 Elektronika lewego reflektora
A5 Dmuchawa układu klimatyzacji
A6 Tablica przyrządów
A7 Wycieraczki
A8
A9 Panoramiczny szklany dach
Panel bezpieczników B (czarny)
B1 Mocowanie silnika
B2 Moduł sterujący lewych tylnych drzwi
B3 Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów
B4 Elektronika prawego reflektora
B5 Ogrzewanie przedniego siedzenia
B6 Moduł sterujący prawych tylnych drzwi
B7 Gniazda
B8 Moduł sterujący lewych przednich drzwi
B9 Ogrzewanie postojowe
Panel bezpieczników C (czerwony)
C1 System alarmowy antywłamaniowy
C2 Moduł sterujący silnika
C3 Elektroniczny System Poboru Opłat (ETC)
C5 Klakson
C6 Hamulec postojowy
C7 Moduł sterujący bramy (diagnostyka)
C8 Moduł sterujący elektroniką dachu
C9 Moduł sterujący systemów wspomagania kierowcy
C10 Moduł sterujący poduszek powietrznych
C11 Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS)
C12 Klimatyzator tylny, złącze diagnostyczne, czujnik światła i deszczu
C13 System kontroli klimatu, moduł sterujący układem elektrycznym pojazdu
C14 Moduł sterujący prawych przednich drzwi
C15 Sprężarka układu klimatyzacji, moduł sterujący układem elektrycznym pojazdu
C16 Zbiornik ciśnieniowy układu hamulcowego
Panel bezpieczników D (czarny)
D1
D2 Elementy silnika, pompa płynu chłodzącego, czujnik tlenu
D3 Drzwi wydechowe, wtryskiwacz paliwa, wlot powietrza, ogrzewanie silnika
D4 Czujnik NOx, czujnik cząstek stałych, czujnik biodiesla, drzwi wydechowe
D5 Czujnik światła hamowania
D6 Zawory silnika, regulacja wałka rozrządu
D7 Ogrzewany czujnik tlenu, czujnik masowego przepływu powietrza
D8 Pompa płynu chłodzącego, pompa wysokiego ciśnienia, czujnik masowego przepływu powietrza, regulacja ciśnienia paliwa
D9 48-woltowy generator rozruchowy, 48-woltowa pompa płynu chłodzącego, 12-woltowy generator rozruchowy
D10 Czujnik ciśnienia oleju, czujnik temperatury oleju
D11 48-woltowy generator rozruchowy, 48-woltowa pompa płynu chłodzącego, 12-woltowy generator rozruchowy
D12 Zawory silnika, mocowanie silnika
D13 Wentylator chłodnicy
D14 Moduł sterujący silnika, wtryskiwacze paliwa
D15 Podgrzewany czujnik tlenu, chłodzenie powietrza doładowującego, cewki zapłonowe
D16 Pompa paliwowa

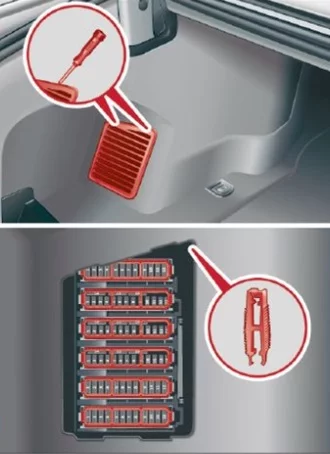

Skrzynka bezpieczników przedziału bagażowego

Audi A8 i S8 D5, 4N (2023) - schematy bezpieczników i przekaźników
Znajduje się po lewej stronie bagażnika za boczną osłoną.

Audi A8 i S8 D5, 4N (2023) - schematy bezpieczników i przekaźników

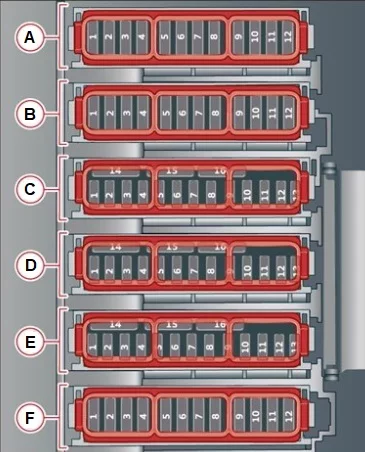

Numer Opis
Panel bezpieczników A (czarny)
A1 Gospodarka cieplna
A5 Zawieszenie pneumatyczne, kontrola zawieszenia
A6 Automatyczna skrzynia biegów
A7 Regulacja prawego tylnego siedzenia
A8 Ogrzewanie tylnych siedzeń
A9 Moduł sterowania systemem komfortu, lewe tylne światło
A10 Napinacz pasa przedniego po stronie kierowcy
A11 Moduł sterowania systemem komfortu, centralny zamek pokrywy bagażnika, pokrywa wlewu paliwa, osłona przeciwsłoneczna, osłona bagażnika
A12 Pokrywa bagażnika
Panel bezpieczników B (czerwony)
B1 Dmuchawa tylnego układu klimatyzacji
B2 Antena zewnętrzna
B3 Oczyszczanie spalin, siłownik dźwięku
B4 Tylny panel sterowania układu klimatyzacji
B5 Lampka prawego zaczepu przyczepy
B6 Silnik pozycjonowania zaczepu przyczepy
B7 Hak holowniczy
B8 Lewe światło zaczepu przyczepy
B9 Gniazdo zaczepu przyczepy, akumulator wysokonapięciowy
B10 Sportowy mechanizm różnicowy
B11 Oczyszczanie spalin
B12
Panel bezpieczników C (brązowy)
C1 Moduł sterujący systemów wspomagania kierowcy
C2 Phone-box Audi z tyłu
C3 Regulacja tylnego siedzenia
C4 Asystent pasa ruchu
C5 Rear Seat Entertainment (tablet Audi)
C6 System monitorowania ciśnienia opon
C7 System połączeń alarmowych
C8 Odbiornik radiowy ogrzewania postojowego, monitoring zbiornika paliwa
C9 Dźwignia zmiany biegów automatycznej skrzyni biegów
C10 Tuner telewizyjny, moduł sterujący wymianą danych
C11 Wygodny moduł kontroli dostępu i autoryzacji startu
C12 Otwieracz drzwi garażowych
C13 Kamera cofania, kamery peryferyjne
C14 Moduł sterujący systemu komfortu, prawe światło tylne
C15 Regulacja lewego tylnego siedzenia
C16 Napinacz przedniego pasa po stronie pasażera
Panel bezpieczników D (czarny)
D1 Wentylacja foteli, ogrzewanie foteli tylnych, lusterko wsteczne, lodówka, złącze diagnostyczne
D2 Moduł sterujący bramką (komunikacja)
D3 Siłownik dźwięku
D4 Zawór ogrzewania skrzyni biegów
D5 Rozruch silnika, silnik elektryczny
D7 Aktywny pedał przyspieszenia
D8 Asystent noktowizora, aktywne zawieszenie
D9 Adaptacyjny asystent tempomatu
D11 Asystent skrzyżowań, systemy wspomagania kierowcy, systemy radarowe, systemy kamer
D12 Dźwięk zewnętrzny
D13 Wejście USB
D14 Prawy reflektor
D15 Lewy reflektor
Panel bezpieczników E (czerwony)
E1 Aktywne zawieszenie
E2 Wyłącznik serwisowy
E3 Lodówka
E4 Silnik elektryczny, energoelektronika
E5 Układ hamulcowy
E6 Pompa wodna z akumulatorem wysokiego napięcia
E7 Klimatyzacja postojowa
E8 Sprężarka układu klimatyzacji
E9 Pomocniczy moduł sterujący akumulatorem
E10 Akumulator wysokonapięciowy
E11 Akumulator wysokonapięciowy
E14 Gospodarka cieplna
E15 Gospodarka cieplna
Panel bezpieczników F (biały)
F1 Ogrzewanie tylnego środkowego podłokietnika
F2 Dach przesuwny z tyłu
F3 Odtwarzacz DVD
F5 Gniazdo prądu przemiennego
F6 Napinacz tylnego pasa bezpieczeństwa po stronie pasażera
F7 Ogrzewanie przedniego środkowego podłokietnika
F8 Ogrzewanie podnóżka z tyłu
F11 Zdalne sterowanie tylnym siedzeniem
F12 Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy
