W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A5 i S5 8W6 z lat: 2023. Najnowsze Audi A5 8W6, czyli wersja po faceliftingu, zostało wprowadzone na rynek w 2020 roku. Jest to pięciodrzwiowe coupe lub kabriolet, które oferuje eleganckie wzornictwo, wysoką jakość wykonania i zaawansowane technologie. Wnętrze Audi A5 8W6 […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A5 i S5 8W6 z lat: 2023.
Najnowsze Audi A5 8W6, czyli wersja po faceliftingu, zostało wprowadzone na rynek w 2020 roku. Jest to pięciodrzwiowe coupe lub kabriolet, które oferuje eleganckie wzornictwo, wysoką jakość wykonania i zaawansowane technologie.
Wnętrze Audi A5 8W6 jest nowoczesne i funkcjonalne, z dużym ekranem dotykowym umieszczonym na konsoli środkowej. W standardzie samochód wyposażony jest w system multimedialny z nawigacją, a opcjonalnie dostępne są dodatkowe funkcje takie jak system audio Bang & Olufsen oraz cyfrowe wyświetlacze przyrządów.
Audi A5 8W6 dostępne są z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami o mocy od 150 KM do 347 KM. Dostępna jest także wersja S5, która oferuje mocniejszy silnik benzynowy o mocy 354 KM.
W standardzie Audi A5 8W6 wyposażone jest w wiele zaawansowanych systemów bezpieczeństwa i asystujących kierowcę, w tym systemy wykrywania pieszych i rowerzystów, asystenta pasa ruchu, system automatycznego hamowania w nagłych sytuacjach oraz system ostrzegania o niebezpieczeństwie z tyłu samochodu.
Podsumowując, Audi A5 8W6 to bardzo udane połączenie luksusu, elegancji i zaawansowanych technologii.
Miejsce na nogi kierowcy/pasażera z przodu

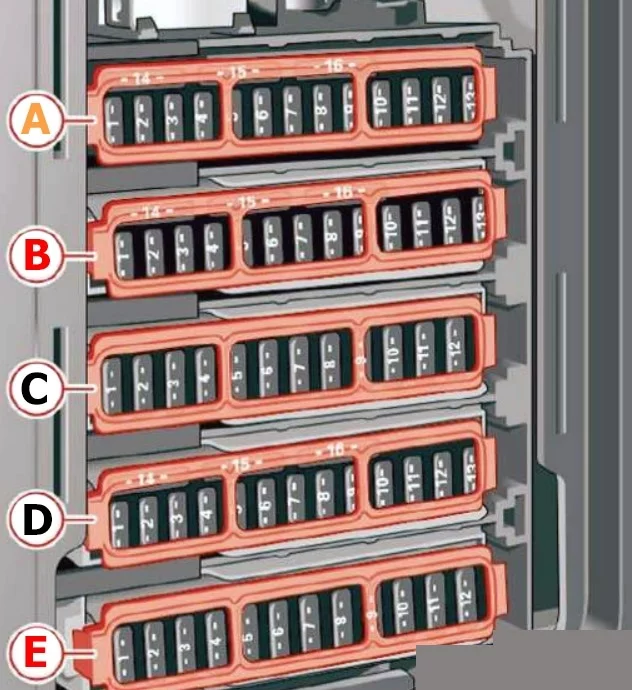

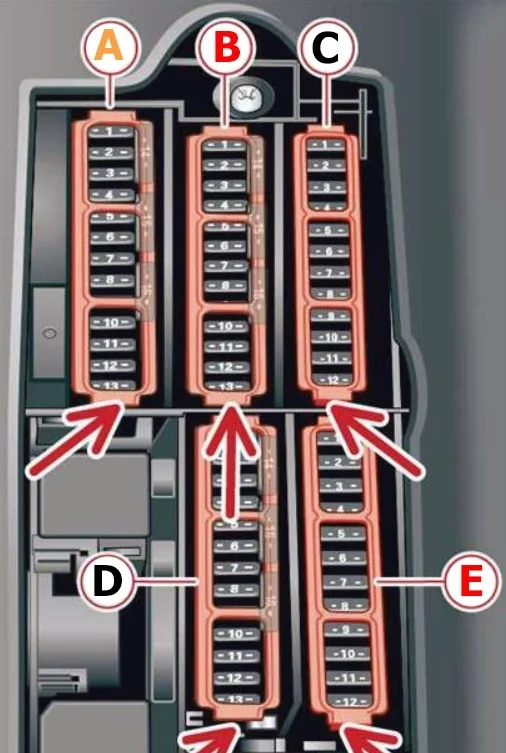

Bezpieczniki znajdują się w przestrzeni na nogi pod podnóżkiem (pojazd z kierownicą po lewej stronie) lub za pokrywą (pojazd z kierownicą po prawej stronie).
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
| Numer | Opis |
|---|---|
| Panel bezpieczników A (brązowy) | |
| 1 | Ogrzewanie katalizatora |
| 2 | Elementy silnika |
| 3 | Drzwi wydechowe;
Wtryskiwacze paliwa; Wlot powietrza; Ogrzewanie silnika. |
| 4 | Pompa próżniowa;
Pompa ciepłej wody; Czujnik NOx; Czujnik cząstek stałych; Czujnik biodiesla; Drzwi wydechowe. |
| 5 | Czujnik światła hamowania |
| 6 | Zawory silnika;
Regulacja wałka rozrządu. |
| 7 | Podgrzewane czujniki tlenu;
Czujnik masowego przepływu powietrza; Pompa wodna. |
| 8 | Pompa wody;
Pompa wysokiego ciśnienia; Zawór regulatora wysokiego ciśnienia; Zawór temperatury; Mocowanie silnika. |
| 9 | Pompa ciepłej wody;
Przekaźnik silnika; Generator rozruchowy 48 V; Pompa wodna 48 V. |
| 10 | Czujnik ciśnienia oleju;
Czujnik temperatury oleju. |
| 11 | Czujnik położenia sprzęgła;
Rozrusznik 48 V; Pompa wodna; Rozrusznik 12 V. |
| 12 | Zawory silnika;
Mocowanie silnika. |
| 13 | Chłodzenie silnika |
| 14 | Wtryskiwacze paliwa;
Moduł sterujący układu napędowego. |
| 15 | Cewki zapłonowe;
Podgrzewane sondy lambda. |
| 16 | Pompa paliwowa |
| Panel bezpieczników B (czerwony) | |
| 1 | System alarmowy antykradzieżowy |
| 2 | Moduł sterowania układem napędowym |
| 3 | Elektronika lewego przedniego fotela;
Podparcie lędźwiowe; Fotel masujący. |
| 4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| 5 | Klakson |
| 6 | Hamulec postojowy, ETC – elektroniczny pobór opłat |
| 7 | Interfejs diagnostyczny |
| 8 | Moduł sterowania elektroniką dachową |
| 9 | Moduł sterowania połączeniami alarmowymi i komunikacją |
| 10 | Moduł sterowania poduszką powietrzną |
| 11 | Elektroniczna kontrola stabilizacji (ESC);
System zapobiegający blokowaniu kół podczas hamowania (ABS). |
| 12 | Połączenie diagnostyczne;
Czujnik światła/deszczu; ETC – elektroniczny pobór opłat |
| 13 | System klimatyzacji |
| 14 | Moduł sterujący prawych drzwi przednich |
| 15 | Sprężarka systemu klimatyzacji |
| 16 | Zbiornik ciśnieniowy układu hamulcowego;
Ogrzewanie lewej szyi. |
| Panel bezpieczników C (czarny) | |
| 1 | Ogrzewanie przednich siedzeń |
| 2 | Wycieraczki |
| 3 | Elektronika lewego reflektora |
| 4 | Panoramiczny szklany dach |
| 5 | Moduł sterujący lewych drzwi przednich |
| 6 | Gniazdo 12 V |
| 7 | Moduł sterujący prawych tylnych drzwi;
Prawe tylne okno elektryczne. |
| 8 | Moduł sterujący napędem na wszystkie koła |
| 9 | Elektronika prawego reflektora |
| 10 | Układ spryskiwaczy szyby przedniej/moduł sterujący układu spryskiwaczy reflektorów |
| 11 | Moduł sterujący lewych tylnych drzwi;
Lewe tylne okno elektryczne. |
| 12 | Ogrzewanie postojowe |
| Panel bezpieczników D (czarny) | |
| 1 | Elektronika przednich siedzeń;
Wentylacja siedzeń; Lusterko wsteczne; Panel sterowania klimatyzacją z tyłu; Ogrzewanie karku; Lampka ostrzegawcza poduszki powietrznej pasażera z przodu; Złącze diagnostyczne. |
| 2 | Interfejs diagnostyczny;
Moduł sterujący układu elektrycznego pojazdu. |
| 3 | Generator dźwięku |
| 4 | Czujnik położenia sprzęgła |
| 5 | Uruchomienie silnika; Wyłączenie awaryjne. |
| 6 | Połączenie diagnostyczne;
Antena informacji o ruchu drogowym (TMC). |
| 7 | Połączenie USB |
| 8 | Otwieracz drzwi garażowych |
| 9 | Adaptacyjny tempomat Audi;
Adaptacyjna regulacja odległości. |
| 11 | Przednia kamera |
| 12 | Prawy reflektor |
| 13 | Lewy reflektor |
| 14 | Chłodzenie płynu przekładniowego (skrzyni biegów) |
| Panel bezpieczników E (czerwony) | |
| 1 | Cewki zapłonowe |
| 2 | Sprężarka systemu klimatyzacji |
| 5 | Lewy reflektor |
| 6 | Automatyczna skrzynia |
| 7 | Panel przyrządów |
| 8 | Dmuchawa układu klimatyzacji |
| 9 | Prawy reflektor |
| 10 | Dynamiczne kierowanie |
| 11 | Start silnika |
Panel przyrządów

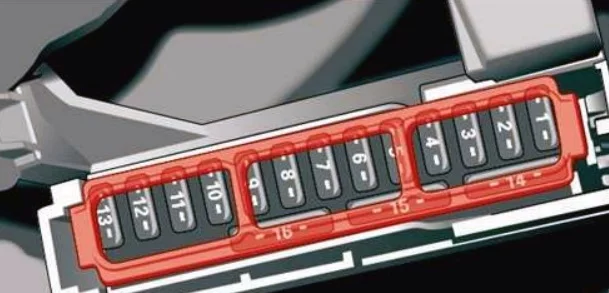

Dodatkowe bezpieczniki znajdują się z przodu kokpitu (po stronie kierowcy).
| Numer | Opis |
|---|---|
| 1 | Wygodny dostęp i uruchomienie modułu kontroli autoryzacji |
| 2 | Phonebox Audi;
Połączenie USB. |
| 4 | Wyświetlacz przezierny |
| 5 | Interfejs muzyczny Audi;
Połączenie USB. |
| 6 | Przedni panel sterowania systemem klimatyzacji |
| 7 | Blokada kolumny kierownicy |
| 8 | Wyświetlacz centralny |
| 9 | Klaster instrumentów |
| 10 | Kontrola głośności |
| 11 | Włącznik światła, moduł przełącznika |
| 12 | Elektronika kolumny kierownicy |
| 14 | System informacyjno-rozrywkowy |
| 16 | Elektronika kolumny kierownicy;
Ogrzewanie kierownicy. |
Bagażnik

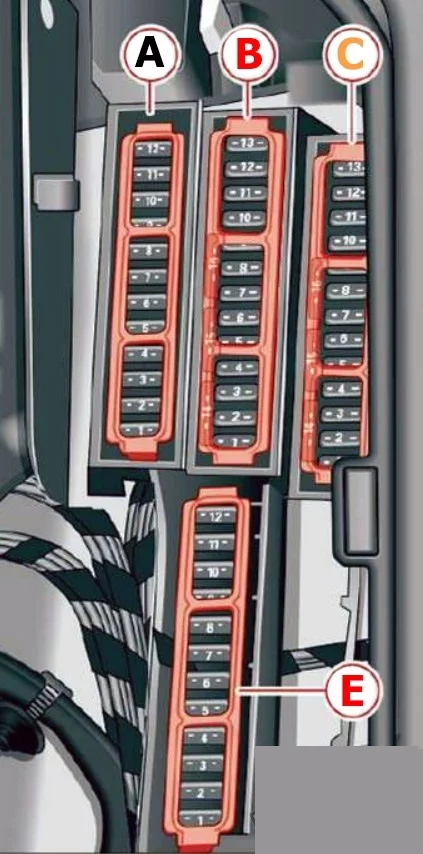

Bezpieczniki znajdują się pod lewą pokrywą w bagażniku.
| Numer | Opis |
|---|---|
| Panel bezpieczników A (czarny) | |
| 2 | Odmrażacz przedniej szyby |
| 3 | Odmrażacz przedniej szyby |
| 5 | Kontrola zawieszenia |
| 6 | Automatyczna skrzynia |
| 7 | Odmgławiacz tylnej szyby |
| 8 | Ogrzewanie tylnych siedzeń |
| 9 | Lewe tylne światła |
| 10 | Poduszka powietrzna;
Moduł sterujący napinacza pasów bezpieczeństwa po stronie kierowcy. |
| 11 | Blokada pokrywy bagażnika;
Blokada drzwi wlewu paliwa; Moduł sterowania systemem komfortu. |
| 12 | Pokrywa bagażnika |
| Panel bezpieczników B (czerwony) | |
| 6 | Sprężarka elektryczna |
| Panel bezpieczników C (brązowy) | |
| 1 | Antena zewnętrzna |
| 2 | Phonebox Audi;
Mikrofon pasa bezpieczeństwa. |
| 3 | Elektronika prawego przedniego fotela;
Podparcie lędźwiowe; Fotel masujący. |
| 4 | Asystent pasa |
| 6 | Monitorowanie wnętrza;
System alarmowy przeciwkradzieżowy; System monitorowania ciśnienia w oponach. |
| 7 | Wygodny dostęp i uruchomienie modułu kontroli autoryzacji |
| 8 | Ogrzewanie postojowe;
Moduł zbiornika. |
| 9 | Górny moduł sterujący zasilania |
| 10 | Tuner TV;
Wymiana danych; Moduł sterowania telematyką. |
| 11 | Moduł kontroli akumulatora pomocniczego |
| 12 | Otwieracz drzwi garażowych |
| 13 | Kamera cofania, kamery peryferyjne |
| 14 | Prawe tylne światła |
| 16 | Poduszka powietrzna, moduł sterujący napinacza pasa bezpieczeństwa po stronie pasażera z przodu. |
| Panel bezpieczników E (czerwony) | |
| 1 | Ogrzewanie prawej szyi |
| 3 | Oczyszczanie spalin |
| 4 | Górny moduł sterujący zasilania |
| 5 | Lampka prawego zaczepu przyczepy |
| 7 | Hak holowniczy |
| 8 | Lampka lewego zaczepu przyczepy |
| 9 | Gniazdo zaczepu przyczepy |
| 10 | Moduł sterujący napędem na wszystkie koła;
Sportowy mechanizm różnicowy. |
| 11 | Oczyszczanie spalin |
