W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A5 i S5 8W6 z lat: 2021, 2022.

Audi A5 i S5 8W6 to modele produkowane przez Audi w latach 2021-2022, będące kontynuacją modelu z poprzedniej generacji. Oba modele są dostępne jako coupe lub kabriolet, a także w wersji Sportback.

Audi A5 8W6 oferuje szereg nowych funkcji, takich jak bardziej agresywny wygląd z przodu, wyróżniający się przedni grill oraz reflektory LED. Wewnątrz pojazdu można znaleźć nowy, większy ekran dotykowy o przekątnej 10,1 cala z systemem multimedialnym MMI, który umożliwia obsługę różnych funkcji wraz z intuicyjnym menu.

Audi S5 8W6 to wersja z mocniejszym silnikiem, wyposażona w turbodoładowany silnik V6 o mocy 349 KM. Oprócz wyższej mocy, S5 oferuje również lepsze osiągi, sportowe zawieszenie i wykończenie wnętrza.

Oba modele są wyposażone w szereg systemów bezpieczeństwa, w tym asystenta pasa ruchu, asystenta utrzymywania odległości od poprzedzającego pojazdu, system ostrzegania przed niebezpieczeństwem z tyłu, kamerę cofania oraz wiele innych funkcji, które zapewniają bezpieczną i przyjemną jazdę.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi A7 i S7 4G8 (2014-2015) - schematy bezpieczników i przekaźników

Miejsce na nogi kierowcy/pasażera z przodu

Bezpieczniki znajdują się w przestrzeni na nogi pod podnóżkiem (pojazd z kierownicą po lewej stronie) lub za pokrywą (pojazd z kierownicą po prawej stronie).

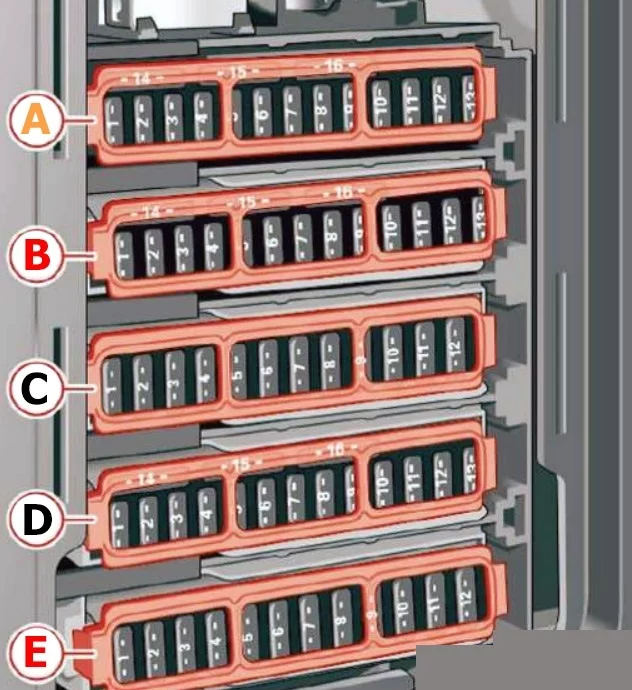

Pojazdy z kierownicą po lewej stronieAudi A5 i S5 8W6 (2021-2022) - schematy bezpieczników i przekaźników

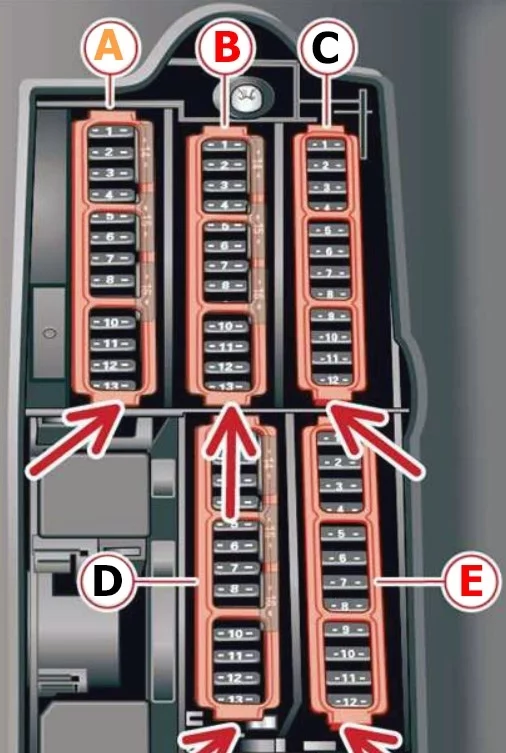

Pojazdy z kierownicą po prawej stronieAudi A5 i S5 8W6 (2021-2022) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (brązowy)
1 Ogrzewanie katalizatora
2 Elementy silnika
3 Drzwi wydechowe;

Wtryskiwacze paliwa;

Wlot powietrza;

Ogrzewanie silnika.

4 Pompa próżniowa;

Pompa ciepłej wody;

Czujnik NOx;

Czujnik cząstek stałych;

Czujnik biodiesla;

Drzwi wydechowe.

5 Czujnik światła hamowania
6 Zawory silnika;

Regulacja wałka rozrządu.

7 Podgrzewane czujniki tlenu;

Czujnik masowego przepływu powietrza;

Pompa wodna.

8 Pompa wody;

Pompa wysokiego ciśnienia;

Zawór regulatora wysokiego ciśnienia;

Zawór temperatury;

Mocowanie silnika.

9 Pompa ciepłej wody;

Przekaźnik silnika;

Generator rozruchowy 48 V;

Pompa wodna 48 V.

10 Czujnik ciśnienia oleju;

Czujnik temperatury oleju.

11 Czujnik położenia sprzęgła;

Rozrusznik 48 V;

Pompa wodna;

Rozrusznik 12 V.

12 Zawory silnika;

Mocowanie silnika.

13 Chłodzenie silnika
14 Wtryskiwacze paliwa;

Moduł sterujący układu napędowego.

15 Cewki zapłonowe;

Podgrzewane sondy lambda.

16 Pompa paliwowa
Panel bezpieczników B (czerwony)
1 System alarmowy antykradzieżowy
2 Moduł sterowania układem napędowym
3 Elektronika lewego przedniego fotela;

Podparcie lędźwiowe;

Fotel masujący.

4 Dźwignia zmiany biegów automatycznej skrzyni biegów
5 Klakson
6 Hamulec postojowy
7 Interfejs diagnostyczny
8 Moduł sterowania elektroniką dachową
9 Moduł sterowania połączeniami alarmowymi i komunikacją
10 Moduł sterowania poduszką powietrzną
11 Elektroniczna kontrola stabilizacji (ESC);

System zapobiegający blokowaniu kół podczas hamowania (ABS).

12 Połączenie diagnostyczne;

Czujnik światła/deszczu.

13 System klimatyzacji
14 Moduł sterujący prawych drzwi przednich
15 Sprężarka systemu klimatyzacji
16 Zbiornik ciśnieniowy układu hamulcowego;

Ogrzewanie lewej szyi.

Panel bezpieczników C (czarny)
1 Ogrzewanie przednich siedzeń
2 Wycieraczki
3 Elektronika lewego reflektora
4 Panoramiczny szklany dach
5 Moduł sterujący lewych drzwi przednich
6 Gniazdo 12 V
7 Moduł sterujący prawych tylnych drzwi;

Prawe tylne okno elektryczne.

8 Moduł sterujący napędem na wszystkie koła
9 Elektronika prawego reflektora
10 Układ spryskiwaczy szyby przedniej/moduł sterujący układu spryskiwaczy reflektorów
11 Moduł sterujący lewych tylnych drzwi;

Lewe tylne okno elektryczne.

12 Ogrzewanie postojowe
Panel bezpieczników D (czarny)
1 Elektronika przednich siedzeń;

Wentylacja siedzeń;

Lusterko wsteczne;

Panel sterowania klimatyzacją z tyłu;

Ogrzewanie karku;

Lampka ostrzegawcza poduszki powietrznej pasażera z przodu;

Złącze diagnostyczne.

2 Interfejs diagnostyczny;

Moduł sterujący układu elektrycznego pojazdu.

3 Generator dźwięku
4 Czujnik położenia sprzęgła
5 Uruchomienie silnika;
Wyłączenie awaryjne.
6 Połączenie diagnostyczne;

Antena informacji o ruchu drogowym (TMC).

7 Połączenie USB
8 Otwieracz drzwi garażowych
9 Adaptacyjny tempomat Audi;

Adaptacyjna regulacja odległości.

11 Przednia kamera
12 Prawy reflektor
13 Lewy reflektor
14 Chłodzenie płynu przekładniowego
Panel bezpieczników E (czerwony)
1 Cewki zapłonowe
2 Sprężarka systemu klimatyzacji
5 Lewy reflektor
6 Automatyczna skrzynia
7 Panel przyrządów
8 Dmuchawa układu klimatyzacji
9 Prawy reflektor
10 Dynamiczne kierowanie
11 Start silnika

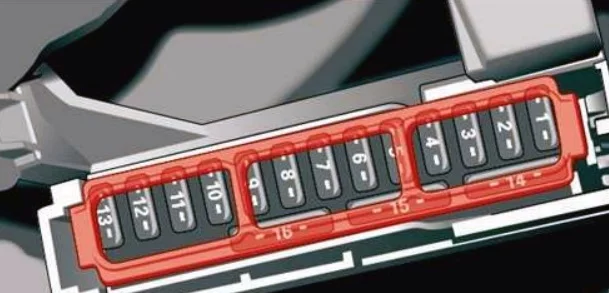

Panel przyrządów

Dodatkowe bezpieczniki znajdują się z przodu kokpitu (po stronie kierowcy).

Audi A5 i S5 8W6 (2021-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Wygodny dostęp i uruchomienie modułu kontroli autoryzacji
2 Phonebox Audi;

Połączenie USB.

4 Wyświetlacz przezierny
5 Interfejs muzyczny Audi;

Połączenie USB.

6 Przedni panel sterowania systemem klimatyzacji
7 Blokada kolumny kierownicy
8 Wyświetlacz centralny
9 Klaster instrumentów
10 Kontrola głośności
11 Włącznik światła, moduł przełącznika
12 Elektronika kolumny kierownicy
14 System informacyjno-rozrywkowy
16 Elektronika kolumny kierownicy;

Ogrzewanie kierownicy.

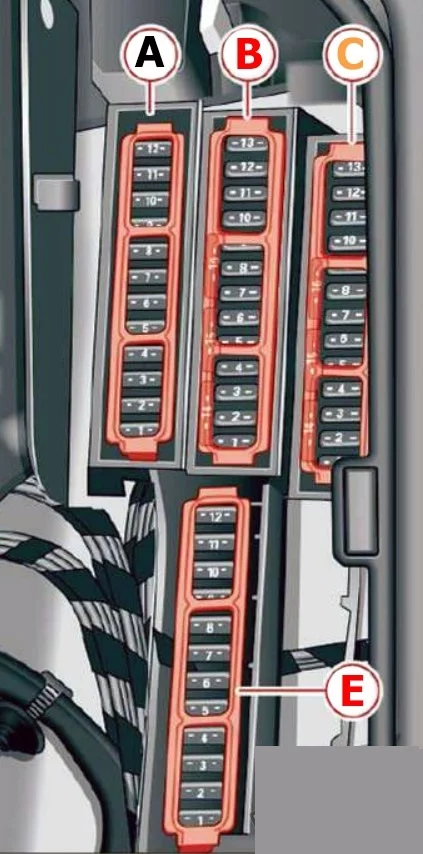

Bagażnik

Bezpieczniki znajdują się pod lewą pokrywą w bagażniku.

Numer Opis
Panel bezpieczników A (czarny)
2 Odmrażacz przedniej szyby
3 Odmrażacz przedniej szyby
5 Kontrola zawieszenia
6 Automatyczna skrzynia
7 Odmgławiacz tylnej szyby
8 Ogrzewanie tylnych siedzeń
9 Lewe tylne światła
10 Poduszka powietrzna;

Moduł sterujący napinacza pasów bezpieczeństwa po stronie kierowcy.

11 Blokada pokrywy bagażnika;

Blokada drzwi wlewu paliwa;

Moduł sterowania systemem komfortu.

12 Pokrywa bagażnika
Panel bezpieczników B (czerwony)
6 Sprężarka elektryczna
Panel bezpieczników C (brązowy)
1 Antena zewnętrzna
2 Phonebox Audi;

Mikrofon pasa bezpieczeństwa.

3 Elektronika prawego przedniego fotela;

Podparcie lędźwiowe;

Fotel masujący.

4 Asystent pasa
6 Monitorowanie wnętrza;

System alarmowy przeciwkradzieżowy;

System monitorowania ciśnienia w oponach.

7 Wygodny dostęp i uruchomienie modułu kontroli autoryzacji
8 Ogrzewanie postojowe;

Moduł zbiornika.

9 Górny moduł sterujący zasilania
10 Tuner TV;

Wymiana danych;

Moduł sterowania telematyką.

11 Moduł kontroli akumulatora pomocniczego
12 Otwieracz drzwi garażowych
13 Kamera cofania, kamery peryferyjne
14 Prawe tylne światła
16 2021: Moduł sterujący poduszki powietrznej;

2022: Poduszka powietrzna, moduł sterujący napinacza pasa bezpieczeństwa po stronie pasażera z przodu.

Panel bezpieczników E (czerwony)
1 Ogrzewanie prawej szyi
3 Oczyszczanie spalin
4 Górny moduł sterujący zasilania
5 Lampka prawego zaczepu przyczepy
7 Hak holowniczy
8 Lampka lewego zaczepu przyczepy
9 Gniazdo zaczepu przyczepy
10 Moduł sterujący napędem na wszystkie koła;

Sportowy mechanizm różnicowy.

11 Oczyszczanie spalin
