Audi A5 8W6 to druga generacja modelu A5 produkowana w latach 2017-2020. Samochód ten jest oferowany jako coupe lub kabriolet. Audi A5 8W6 wykorzystuje platformę MLB Evo, co pozwala na zmniejszenie masy pojazdu oraz poprawę osiągów i efektywności paliwowej. W zależności od wersji, dostępne były różne jednostki napędowe, w tym benzynowe i diesle o mocy od 150 do 354 KM. W 2019 roku wprowadzono ulepszony system multimedialny z większym ekranem dotykowym oraz nowymi funkcjami, takimi jak bezprzewodowa integracja z Apple CarPlay. Audi A5 8W6 zyskało również wiele pozytywnych recenzji za swoją jakość wykonania, stylowy design i wygodne wnętrze.
Przedział pasażerski
W kabinie znajdują się dwa bloki bezpieczników.
Pierwszy znajduje się z przodu kokpitu (po stronie kierowcy).
A drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.
Panel bezpieczników w przestrzeni na nogi

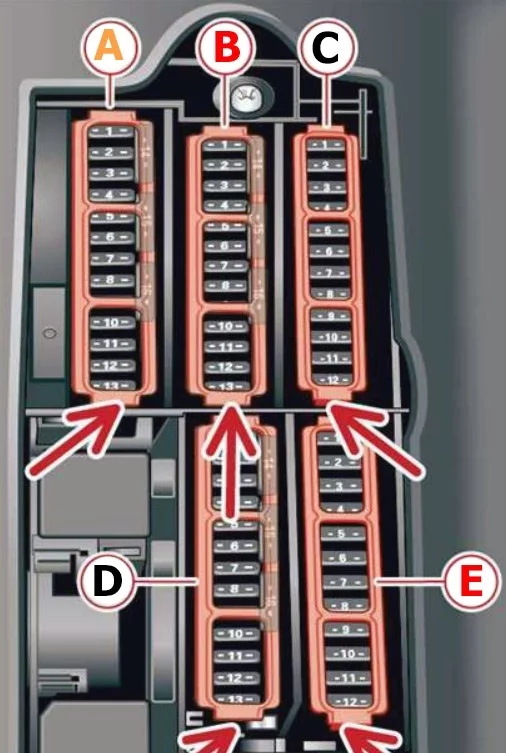

Pojazdy z kierownicą po lewej stronie

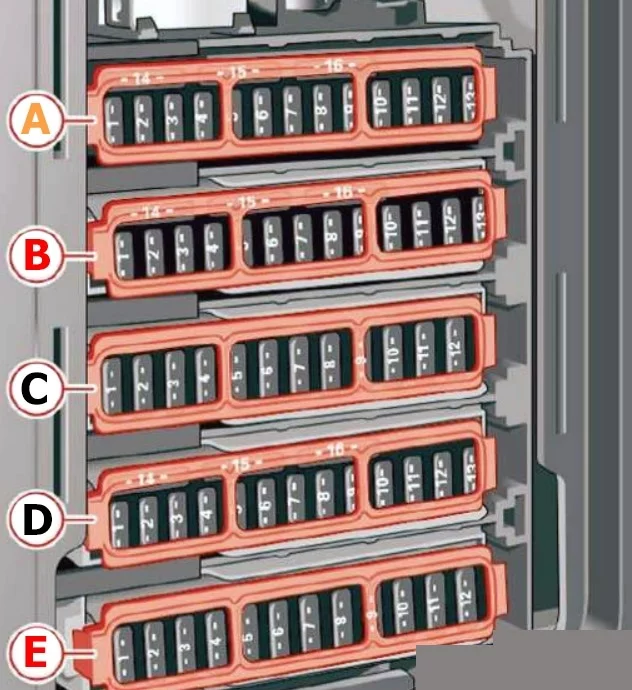

Pojazdy z kierownicą po prawej stronie
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Panel bezpieczników A (brązowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A2 | 2017-2018: Czujnik masowego przepływu powietrza, regulacja wałka rozrządu, pompa chłodnicy powietrza doładowującego; 2019-2020: Elementy silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A3 | 2017-2018: Drzwi wydechowe, wtryskiwacze paliwa, wlot chłodnicy; 2019-2020: Drzwi wydechowe, wtryskiwacze paliwa, wlot chłodnicy, ogrzewanie obudowy skrzyni korbowej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A4 | 2017-2018: Pompa próżniowa, pompa ciepłej wody, czujnik cząstek stałych, czujnik biodiesla; 2019-2020: Pompa próżniowa, pompa ciepłej wody, czujnik NOx, czujnik cząstek stałych, czujnik biodiesla, drzwi wyciągowe |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A5 | Czujnik światła hamowania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A6 | Zawory silnika, regulacja wałka rozrządu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A7 | 2017-2018: Podgrzewany czujnik tlenu, czujnik masowego przepływu powietrza; 2019-2020: Podgrzewane sondy lambda, czujnik masowego przepływu powietrza, pompa wodna |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A8 | 2017-2018: Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia; 2019-2020: Pompa wodna, pompa wysokiego ciśnienia, zawór regulacji wysokiego ciśnienia, czujnik masowego przepływu powietrza, elementy silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A9 | 2017-2018: Pompa ciepłej wody; 2019-2020: Pompa ciepłej wody, przekaźnik silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A10 | Czujnik ciśnienia oleju, czujnik temperatury oleju | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A11 | 2017-2018: Czujnik położenia pedału sprzęgła; 2019-2020: Czujnik położenia pedału sprzęgła, rozruch silnika, pompa wody |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A12 | 2017-2018: Zawory silnika; 2019-2020: Zawory silnika, mocowanie silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A13 | Wentylator chłodnicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A14 | 2017-2018: Wtryskiwacze paliwa; 2019-2020: Wtryskiwacze paliwa, moduł sterujący silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A15 | 2017-2018: Cewki zapłonowe; 2019-2020: Cewki zapłonowe, podgrzewane sondy lambda |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A16 | Pompa paliwowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel bezpieczników B (czerwony) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B1 | System alarmowy antywłamaniowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B2 | Moduł sterujący silnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B3 | 2017-2019: Podparcie odcinka lędźwiowego 2020: Elektronika lewego przedniego fotela, podparcie odcinka lędźwiowego, fotel masujący |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B4 | Mechanizm wybieraka automatycznej skrzyni biegów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B5 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B6 | Elektromechaniczny hamulec postojowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B7 | Moduł sterujący bramą | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B8 | 2017-2019: Wewnętrzne podsufitki 2020: Moduł sterujący elektroniką dachu |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B9 | 2017-2018: nieużywany; 2019-2020: System wzywania pomocy |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B10 | Moduł sterujący poduszek powietrznych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B11 | Elektroniczna kontrola stabilizacji (ESC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B12 | Złącze diagnostyczne, czujnik światła/deszczu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B13 | System kontroli klimatu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B14 | Moduł sterujący prawych przednich drzwi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B15 | Sprężarka klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B16 | 2017-2018: nieużywany; 2019-2020: Ogrzewanie lewego karku |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel bezpieczników C (czarny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | Ogrzewanie przedniego siedzenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | Wycieraczki | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | Elektronika lewego reflektora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | Panoramiczny szklany dach | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | Moduł sterujący lewych przednich drzwi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | Gniazda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | 2017-2018: Moduł sterujący drzwi tylnych prawych; 2019-2020: Moduł sterujący drzwiami, regulator szyby tylnej prawej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | Moduł sterujący AWD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | Elektronika prawego reflektora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | 2017-2018: Moduł sterujący lewych tylnych drzwi; 2019-2020: Moduł sterujący drzwiami, regulator szyby tylnej lewej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | 2017-2018: nieużywany; 2019-2020: Ogrzewanie postojowe |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel bezpieczników D (czarny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D1 | 2017-2018: Wentylacja foteli, lusterko wsteczne, system klimatyzacji, sterowanie systemem klimatyzacji tylnej, ogrzewanie przedniej szyby, ogrzewanie szyi, lampka ostrzegawcza poduszki powietrznej pasażera z przodu; 2019-2020: Wentylacja foteli, lusterko wsteczne, tylne sterowanie klimatyzacji, ogrzewanie przedniej szyby, ogrzewanie karku, lampka ostrzegawcza poduszki powietrznej pasażera, diagnostyka bramki |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D2 | 2017-2018: Bramka, system klimatyzacji; 2019: Nieużywany 2020: Diagnoza bramki, moduł sterujący układem elektrycznym pojazdu |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D3 | Siłownik dźwięku / strojenie dźwięku wydechu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D4 | Czujnik położenia pedału sprzęgła | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D5 | 2017-2018: Rozruch silnika; 2019-2020: Uruchomienie silnika, wyłączenie awaryjne |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D6 | 2017-2018: nieużywany; 2019-2020: Brama |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D7 | Port ładowania USB z tyłu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D8 | HomeLink (otwieranie drzwi garażowych) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D9 | 2017-2018: Adaptacyjny tempomat; 2019-2020: Tempomat adaptacyjny, regulacja odległości |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D10 | 2017-2018: nieużywany; 2019-2020: Nagłośnienie zewnętrzne, moduł pedałów |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D11 | Kamera wideo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D12 | Reflektor Matrix LED/prawy reflektor LED | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D13 | Reflektor Matrix LED/lewy reflektor LED | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D14 | 2017-2018: nieużywany; 2019-2020: Zawór chłodzenia płynu przekładniowego |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D15 | 2017-2018: nieużywany; 2019: System alarmowy i głośnomówiący |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D16 | 2017-2018: nieużywany; 2019: Przygotowanie Rear Seat Entertainment |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel bezpieczników E (czerwony) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E1 | Cewki zapłonowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E2 | 2017-2018: nieużywany; 2019-2020: Sprzęgło sprężarki, instalacja CNG, zawory silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E5 | 2017-2018: Mocowanie silnika; 2019-2020: Reflektor lewy |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E6 | Automatyczna skrzynia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E7 | Tablica przyrządów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E8 | System kontroli klimatu (dmuchawa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E9 | 2017-2018: Mocowanie silnika; 2019-2020: Prawy reflektor |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E10 | Dynamiczne sterowanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E11 | Start silnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

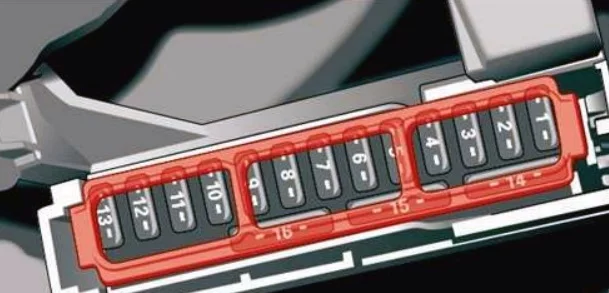

Panel bezpieczników w kokpicie
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2017-2018: nieużywany; 2019-2020: Otwarcie/uruchomienie pojazdu (NFC) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Telefon, ładowarka do urządzeń mobilnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Wyświetlacz przezierny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Interfejs muzyczny Audi, port ładowania USB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Elementy sterowania przedniego układu klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Blokada kolumny kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Wyświetlacz systemu audio-nawigacyjnego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Klaster instrumentów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Jednostka informacyjno-rozrywkowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Włącznik światła, moduł przełącznika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Elektronika kolumny kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 2017-2018: nieużywany; 2019-2020: Czujnik cząstek stałych do układu klimatyzacji |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | System informacyjno-rozrywkowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Ogrzewanie kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

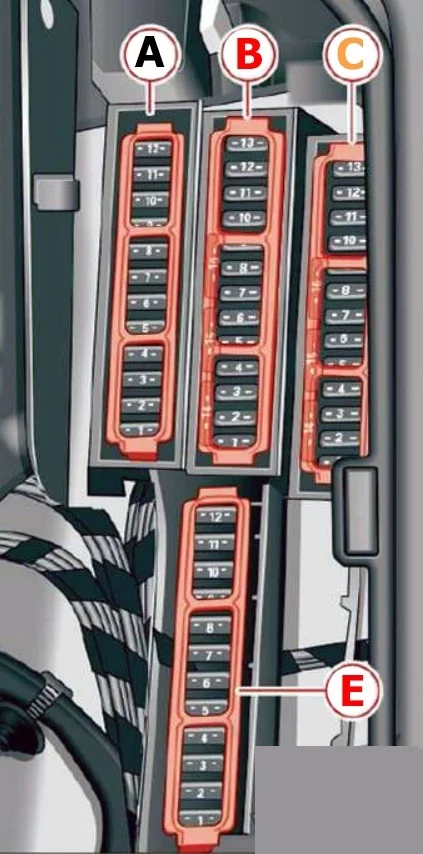

Bagażnik
Znajduje się za panelem wykończeniowym po lewej stronie tylnego przedziału.
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Panel bezpieczników A (czarny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A2 | Odszraniacz przedniej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A3 | Odszraniacz przedniej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A5 | Kontrola zawieszenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A6 | Automatyczna skrzynia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A7 | Odmgławiacz tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A8 | Ogrzewanie tylnych siedzeń | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A9 | 2017-2018: Światła tylne; 2019-2020: Lewe tylne światła |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A10 | 2017-2018: Lewy napinacz pasa bezpieczeństwa; 2019-2020: Moduł sterujący poduszek powietrznych |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A11 | 2017-2018: Centralny zamek; 2019: Centralny zamek pokrywy bagażnika, blokada zbiornika, tylna osłona przeciwsłoneczna 2020: Zamek pokrywy bagażnika, zamek drzwi wlewu paliwa, osłona bagażnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A12 | 2017-2018: Elektrycznie sterowana pokrywa bagażnika, podgrzewana lewa szyja; 2019-2020: Pokrywa bagażnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel bezpieczników B (czerwony) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B6 | 2017-2018: nieużywany; 2019-2020: Przerwa w zasilaniu bateryjnym |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel bezpieczników C (brązowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | Telefon, mikrofon pasa bezpieczeństwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | 2017-2019: Podparcie odcinka lędźwiowego 2020: Elektronika prawego przedniego siedzenia, podparcie odcinka lędźwiowego |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | Asystent boczny Audi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | 2019: Przygotowanie Rear Seat Entertainment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | 2017-2018: Czujniki ultradźwiękowe; 2019-2020: Czujniki ultradźwiękowe, system monitorowania ciśnienia w oponach |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | 2017-2018: nieużywany; 2019-2020: Otwarcie/uruchomienie pojazdu (NFC) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | 2017-2018: Inteligentny moduł (zbiornik); 2019-2020: Odbiornik radiowy ogrzewania postojowego, moduł inteligentny (zbiornik paliwa) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | Moduł sterujący górnego zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | 2017-2018: nieużywany; 2019-2020: Tuner TV, bramka |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | 2017-2018: akumulator 12 woltów; 2019-2020: Pomocniczy moduł sterujący akumulatorem |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | HomeLink (otwieranie drzwi garażowych) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C13 | Kamera cofania, kamery peryferyjne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C14 | Prawe tylne światła | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C16 | 2017-2019: Napinacz prawego pasa bezpieczeństwa 2020-2020: Moduł sterujący poduszki powietrznej |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel bezpieczników E (czerwony) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E1 | Ogrzewanie prawej szyi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E2 | 2017-2018: Wzmacniacz dźwięku; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E3 | 2017-2018: Ogrzewanie AdBlue; 2019-2020: Elementy silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E 4 | Moduł sterujący górnego zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E5 | Zaczep przyczepy (prawe światło) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E7 | Hak holowniczy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E8 | Zaczep przyczepy (lewe światło) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E9 | Zaczep przyczepy (gniazdo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E10 | Sportowy mechanizm różnicowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E11 | 2017-2018: Ogrzewanie AdBlue; 2019-2020: Elementy silnika |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
