W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi 100 i A6 C4 z lat: Audi 100: 1991, 1992, 1993, 1994; Audi A6 C4: 1995, 1996, 1997.
Audi 100 i A6 C4 to model samochodu produkowany przez niemiecką markę Audi w latach 1990-1997. Wersja C4 była kontynuacją poprzednika, Audi 100 C3, ale z nowocześniejszym designem i bardziej zaawansowaną technologią.
Audi 100/A6 C4 oferowane było w różnych wersjach nadwozia, w tym sedan, kombi oraz coupe (Audi S4/S6). Silniki benzynowe miały pojemność od 1,8 do 4,2 litra, a silniki diesla od 1,9 do 2,5 litra.
W 1994 roku przeprowadzono facelifting, w wyniku którego zmieniono m.in. przednią część samochodu oraz zmodernizowano wyposażenie. Wersja S6 otrzymała silnik V8 o pojemności 4,2 litra i mocy 290 KM.
Audi 100/A6 C4 było popularnym modelem w latach 90-tych, a dzięki swojemu luksusowemu charakterowi i zaawansowanej technologii, zyskało uznanie wśród kierowców poszukujących wygodnego i nowoczesnego samochodu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

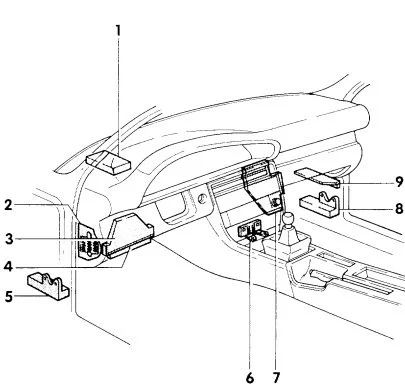

Lokalizacje
- Dodatkowy przekaźnik i tablica bezpieczników nr 1;
- Skrzynka bezpieczników i przekaźników (Audi 100), skrzynka bezpieczników (Audi A6);
- Skrzynka przyłączeniowa nr 1;
- Rozdzielnica centralna ze skrzynką przekaźnikową;
- Dodatkowa puszka montażowa nr 2;
- Skrzynka przyłączeniowa nr 2;
- Skrzynka układu zapłonowego;
- Dodatkowa puszka montażowa nr 3;
- Skrzynka przyłączeniowa nr 3.
Zmiany w schematach są możliwe w zależności od wyposażenia i roku produkcji Twojego samochodu. Bądź ostrożny.
Skrzynka dodatkowa – nr 1
Znajduje się w komorze silnika. Aby uzyskać dostęp, zdejmij pokrywę ochronną, przesuwając zatrzaski.

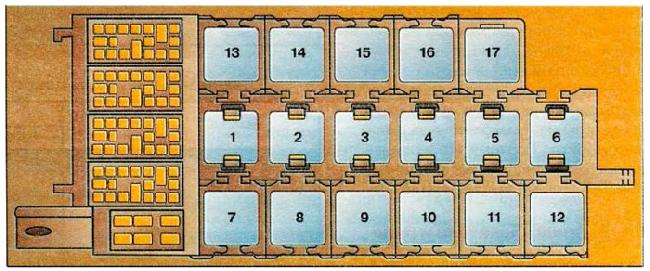

Do samochodów wyprodukowanych przed 1994 r.
Opis
| Numer |
Opis |
| 1 | Nieużywany |
| 2 | Przekaźnik do sterowania pasami bezpieczeństwa, światło postojowe |
| 3 | Przekaźnik opóźnienia czasowego do oświetlenia wewnętrznego |
| 4 | Nieużywany |
| 5 | Przekaźnik reflektorów |
| 6 | Nieużywany |
| 7 | Przekaźnik do włączania 3. prędkości wentylatora |
| 8 | Przekaźnik ABS |
| 9 | Nieużywany |
| 10 | Przekaźnik szyby elektrycznej |
| 11 | Przekaźnik szyby elektrycznej |
| 12 | Spryskiwacz tylnej szyby i przekaźnik wycieraczek |
| 13 | Nieużywany |
| 14 | Przekaźnik przeciążeniowy szyby elektrycznej |
| 15 | Przekaźnik ogrzewania fotela kierowcy |
| 16 | Przekaźnik ogrzewania fotela pasażera |
| 17 | Nieużywany |

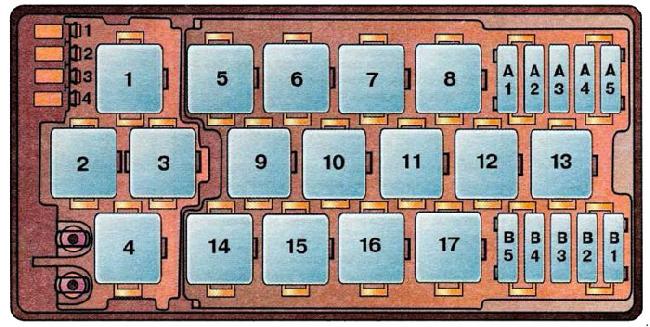

Dla samochodów wyprodukowanych od 1994 r.
Opis
| Numer |
Opis |
| 1 | Przekaźnik sterujący wentylatora chłodzącego, gdy silnik nie pracuje |
| 2 | Przekaźnik wentylatora chłodzenia silnika |
| 3 | Przekaźnik do włączania 3. prędkości wentylatora |
| 4 | Przekaźnik świateł przeciwmgielnych |
| 5 | Nieużywany |
| 6 | Przekaźnik do systemu intensywnego mycia szkła |
| 7 | Przekaźnik świateł do jazdy dziennej |
| 8 | Przekaźnik lampki wyboru biegów |
| 9 | Przekaźnik sprzęgła klimatyzacji |
| 10 | Przekaźnik do włączania modułu klimatyzatora |
| 11 | Przekaźnik wycieraczki tylnej szyby i spryskiwacza |
| 12 | Nieużywany |
| 13 | Przekaźnik mocy głośnika |
| 14 | Jednostka kontroli stanu lampy |
| 15 | Jednostka kontroli stanu lampy |
| 16 | Sterownik wspomagania kierownicy Servotronic |
| 17 | Przekaźnik klimatyzatora |
| Wyłączniki automatyczne | |
| A1 | Automatyczne zamykanie okien |
| A2 | centralny zamek |
| A3 | Podnośniki szyb |
| A4 | Radio |
| A5 | ogrzewanie siedzeń |
| B1 | pamięć regulacji siedzenia |
| B2 | Fotel elektryczny |
| B3 | Podgrzewane wkładki do zamków drzwi |
| B4 | Nieużywany |
| B5 | Szyberdach |
Skrzynka główna – nr 2

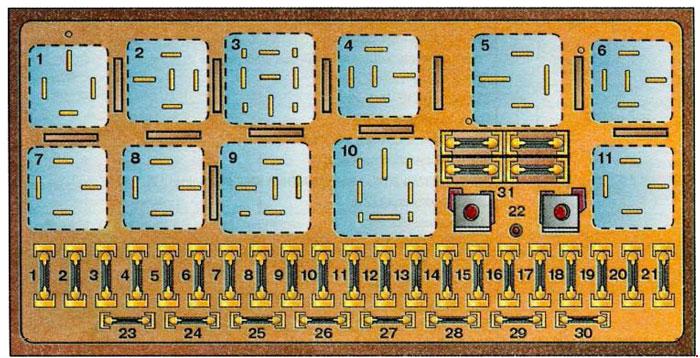

Do samochodów wyprodukowanych przed 1994 r.
Opis
| Numer |
Ampery [A] | Opis |
| 1 | 15 | Żarówki tylnych świateł przeciwmgielnych |
| 2 | 15 | System ostrzegania o zagrożeniach |
| 3 | 25 | Klakson, światło hamowania |
| 4 | 15 | Zegar, zapalniczka, klimatyzacja, oświetlenie wnętrza i bagażnika, tempomat, magnetofon radiowy |
| 5 | – | Nieużywany |
| 6 | 5 | Lampy do prawego tylnego światła, światła postojowego i bocznego światła obrysowego |
| 7 | 5 | Lampy lewego tylnego światła, światła postojowego i bocznego światła obrysowego |
| 8 | 10 | Prawa lampa świateł drogowych, lampka kontrolna świateł drogowych; |
| 9 | Światło drogowe lewego reflektora | |
| 10 | 10 | Światło mijania, prawy reflektor |
| 11 | 10 | Światło mijania, lewy reflektor |
| 12 | 15 | System blokady mechanizmu różnicowego, lampa cofania, tempomat, system ogrzewania wnętrza |
| 13 | 15 | Pompa paliwowa |
| 14 | 5 | Lampy tablicy rejestracyjnej, zestawu wskaźników, popielniczki, panelu sterowania klimatyzacją, komory silnika i schowka |
| 15 | 25 | Silnik wycieraczek, kierunkowskazy, klimatyzacja, podgrzewane dysze spryskiwaczy przedniej szyby, czujnik temperatury wentylatora chłodzącego silnik |
| 16 | 30 | Podgrzewana szyba tylna, podgrzewane lusterka |
| 17 | 30 | System klimatyzacji (wentylator) |
| 18 | 15 | Tylna wycieraczka |
| 19 | 10 | Centralny zamek drzwi, system antykradzieżowy, ogrzewanie zamka drzwi |
| 20 | 30 | ogrzewanie siedzeń |
| 21 | 10 | Jednostka diagnostyczna |
| 22 | – | Nieużywany |
| 23 | 5 | Światło tablicy rejestracyjnej |
| 24 | – | Nieużywany |
| 25 | 30 | Silniki regulacji fotela kierowcy, jednostka pamięci fotela kierowcy |
| 26 | 5 | Zestaw wskaźników, lusterka elektryczne, automatyczny system kontroli, tempomat (jeśli jest zainstalowany) |
| 27 | 10 | Jednostka sterująca zapłonem |
| 28 | 15 | Jednostka sterująca wtryskiem paliwa |
| 29 | 10 | Podgrzewany czujnik tlenu |
| 30 | – | Nieużywany |
| 31 | – | Bezpieczniki rezerwowe |
| Przekaźnik | ||
| 1 | Nieużywany | |
| 2 | Przekaźnik do włączania 2. prędkości wentylatora | |
| 3 | Przekaźnik do włączania 1. prędkości wentylatora | |
| 4 | Nieużywany | |
| 5 | Przekaźnik rozładowczy | |
| 6 | Nieużywany | |
| 7 | Przekaźnik klaksonowy | |
| 8 | Przekaźnik do sterowania automatyczną skrzynią biegów i systemem antykradzieżowym | |
| 9 | Nieużywany | |
| 10 | Przekaźnik pompy paliwa | |
| 11 | Nieużywany | |

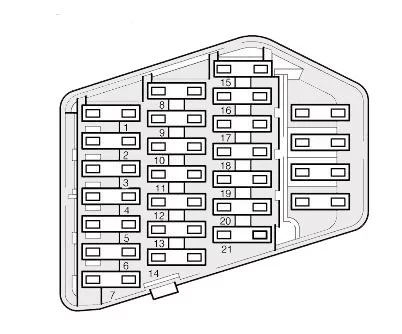

Do samochodów wyprodukowanych od 1994 r.
Bezpieczniki znajdują się po lewej stronie deski rozdzielczej.
Opis
- 10A – Prawy reflektor świateł drogowych i lampka ostrzegawcza świateł drogowych
- 10A – Lewy reflektor świateł drogowych
- 10A – Prawy reflektor świateł mijania
- 10A – Lewy reflektor świateł mijania
- 5A – Światło po prawej stronie
- 5A – Światło po po lewej stronie
- 15A – Tablica rejestracyjna, schowek na rękawiczki, komora silnika, panel sterowania temperaturą, lampki popielniczki i deski rozdzielczej
- 15A – Zegar, lampki do czytania mapy, lampka oświetlenia bagażnika, zapalniczka, lampki oświetlenia wnętrza, lampki wizjera, komputer pokładowy, regulatory lusterek wstecznych, programowalne regulatory siedzeń
- 10A – Światła stopu
- 15A – Lampka ostrzegawcza
- 30A – Wentylator nagrzewnicy, klimatyzator
- 30A – Podgrzewana tylna szyba i lusterka wsteczne
- 25A – Wycieraczki, kierunkowskazy, wentylator chłodzący, nagrzewnice zraszaczy, czujnik temperatury oleju w skrzyni biegów
- 15A – Światła cofania, spryskiwacze szyb, tempomat, blokada mechanizmu różnicowego, czujnik wielofunkcyjny, czujnik prędkościomierza, filtr wody, automatyczna skrzynia biegów
- 5A – Tablica przyrządów, lusterka wsteczne, komputer pokładowy
- 15A – Światła przeciwmgielne
- 20A – Pompa paliwa, zawór ogrzewania
- 15A – Wycieraczka tylnej szyby
- 25A – Układ diagnostyczny, sygnał dźwiękowy, przekaźnik wentylatora
- 5A – Tempomat, automatyczna skrzynia biegów
- 15A – ABS

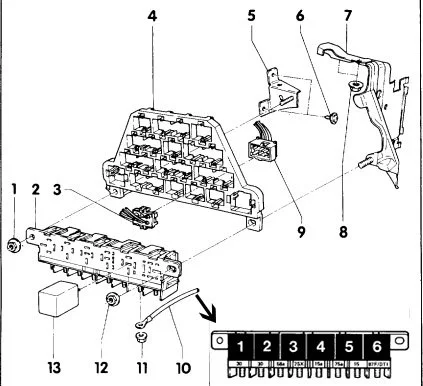

Rozdzielnica centralna – nr 4
Tylko dla samochodów Audi A6 C4
Opis
| Numer |
Opis |
| 1 | Przekaźnik rozładowczy |
| 2 | Przekaźnik klaksonowy |
| 3 | Przekaźnik układu spryskiwaczy reflektorów |
| 4 | Przekaźnik centralnego zamka Przekaźnik świateł tylnych (manualna skrzynia biegów) Przekaźnik automatycznej skrzyni biegów (P/N) |
| 5 | Przekaźnik przerwania pracy wycieraczki i spryskiwacza |
| 6 | Przekaźnik pompy paliwa |
Dodatkowa puszka montażowa – nr 5
Opis
| Numer |
Opis |
| 1 | Jednostka sterująca okna elektrycznego |
| 2 | Jednostka sterująca okna elektrycznego |
| 3 | Elektryczna jednostka sterująca lusterek wstecznych Automatyczne zamykanie szyb |
| 4 | Elektryczna jednostka sterująca lusterka wstecznego ABS combi |
| 5 | Moduł sterowania blokadą zmiany biegów |
| 6 | Automatyczna skrzynia |
| 7 | Bezpiecznik wentylatora chłodzącego Elektroniczny moduł sterujący tłumieniem (bezpiecznik) |
| 8 | Wentylator chłodzący (bezpiecznik) |
Skrzynka przyłączeniowa 3 – nr 9
Opis
| Numer |
Opis |
| 1 | Nieużywany |
| 2 | Przekaźnik lampki ostrzegawczej poduszki powietrznej |
| 3 | Nieużywany |
| 4 | Nieużywany |
| 5 | Pomocniczy przekaźnik pompy powietrza |
| 6 | Nieużywany |
| 7 | Nieużywany |
| 8 | Bezpiecznik dodatkowej pompy powietrza w kolektorze wydechowym |
