Alfa Romeo 147 (2005-2010) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo 147 z lat: 2005, 2006, 2007, 2008, 2009, 2010.

Alfa Romeo 147 to kompaktowy samochód osobowy produkowany przez włoską markę Alfa Romeo w latach 2000-2010. Oto kilka informacji na temat Alfa Romeo 147:

Design: Alfa Romeo 147 charakteryzuje się dynamicznym i agresywnym designem, który odzwierciedla charakterystyczny styl marki Alfa Romeo. Ma wyraziste linie i proporcje, a także charakterystyczne szczegóły takie jak trójkątne przednie reflektory i charakterystyczne grille.
Wydajność i silniki: Alfa Romeo 147 oferuje różne opcje silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe. Dostępne były silniki o różnych pojemnościach i mocach, w tym czterocylindrowe jednostki Twin Spark oraz potężne wersje GTA.
Handling i jazda: Alfa Romeo 147 jest znana z doskonałych właściwości jezdnych i dynamicznego charakteru. Dzięki precyzyjnej kierownicy, dobrze zestrojonym zawieszeniu i niskiemu środkowi ciężkości, oferuje przyjemne i responsywne prowadzenie.
Wnętrze: Wnętrze Alfa Romeo 147 jest stylowe i dobrze wykonane, z wysokiej jakości materiałów i wykończeniem. Oferuje ergonomiczne fotele, intuicyjnie rozmieszczone elementy sterujące i wiele opcji wyposażenia, takich jak systemy multimedialne, klimatyzacja i inne funkcje komfortowe.
Nagrody i uznanie: Alfa Romeo 147 zdobyła pewne nagrody i uznanie w motoryzacyjnym świecie. Była doceniana za swoje osiągi, design i przyjemną jazdę. Model GTA, będący wersją o wyższych osiągach, zdobył szczególną popularność wśród entuzjastów marki.
Następca: Alfa Romeo 147 została zastąpiona przez model Alfa Romeo Giulietta, który został wprowadzony na rynek w 2010 roku.

Alfa Romeo 147 to samochód kompaktowy o sportowym charakterze, który zapewnia przyjemne doznania za kierownicą. Choć produkcja tego modelu została zakończona, nadal cieszy się popularnością wśród miłośników marki Alfa Romeo i stanowi część jej bogatej historii.

Zobacz także: Alfa Romeo 159 (2005-2011) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w desce rozdzielczej

Skrzynka bezpieczników obok akumulatora

Alfa Romeo 147 (2005-2010) - schematy bezpieczników i przekaźników

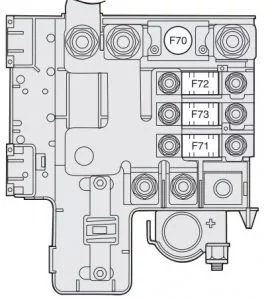

Skrzynka bezpieczników na biegunie dodatnim akumulatora

Alfa Romeo 147 (2005-2010) - schematy bezpieczników i przekaźników

Zbiorcza tabela bezpieczników

Światła	Lokalizacja	Numer	Ampery [A]
Światła awaryjne	Deska rozdzielcza	F53	10
Światło mijania prawe	Deska rozdzielcza	F12	10
Światło mijania lewe	Deska rozdzielcza	F13	10
Światło drogowe prawe	Akumulator	F14	15
Światło drogowe lewe	Akumulator	F15	10
Przednie światła przeciwmgielne	Akumulator	F30	15
Światła stop	Deska rozdzielcza	F37	10
Światła cofania	Deska rozdzielcza	F35	7,5
+30 światła kierunkowskazów	Deska rozdzielcza	F53	10

Opis	Lokalizacja	Numer	Ampery [A]
Pompa skrzyni biegów Selespeed/Easy Speed.	Akumulator	F03 (MAXI)	30
Nagrzewnica dodatkowa	Akumulator (+)	F73 (MAXI)	30
Korektor ustawienia świateł reflektorów	Deska rozdzielcza	F13	10
Klimatyzacja	Deska rozdzielcza	F31	7,5
Klimatyzacja	Deska rozdzielcza	F39	15
Sprężarka klimatyzacji	Akumulator	F19	7,5
Cewki przekaźnika zespołu ogrzewania i wentylacji	Deska rozdzielcza	F31	7,5
Zasilanie poprzez wyłącznik zapłonu +30	Deska rozdzielcza	F32	15
Skrzynia biegów Selespeed/Easy Speed	Deska rozdzielcza	F32	15
Skrzynia biegów Selespeed/Easy Speed	Deska rozdzielcza	F51	15
Radioodtwarzacz	Deska rozdzielcza	F39	15
Nawigator	Deska rozdzielcza	F39	15
Wycieraczka szyby tylnej	Deska rozdzielcza	F52	15
Tylny lewy podnośnik szyb	Deska rozdzielcza	F33	20
Tylny prawy podnośnik szyb	Deska rozdzielcza	F34	20
Tylna szyba ogrzewana	Deska rozdzielcza	F40	30
Spryskiwacz szyby przedniej; Spryskiwacz szyby tylnej (pompa dwukierunkowa).	Deska rozdzielcza	F43	30
Zapalniczka	Deska rozdzielcza	F44	20
Siedzenia ogrzewane elektrycznie	Deska rozdzielcza	F45	15
Lusterka wsteczne zewnętrzne ogrzewane; Dysze ogrzewane.	Deska rozdzielcza	F41	7,5
Sterowanie cruise control	Deska rozdzielcza	F35	7,5
Zamek centralny	Deska rozdzielcza	F38	20
Spryskiwacze reflektorów	Akumulator	F09	20
Obwody servizi+30	Deska rozdzielcza	F39	15
Obwody główne servizi (wtrysk elektroniczny).	Akumulator	F17	7,5
Obwody pośrednie servizi (wtrysk elektroniczny).	Akumulator	F11	15
Obwody pośrednie servizi	Deska rozdzielcza	F49	7,5
Czujniki objętościowe	Deska rozdzielcza	F39	15
Czujniki instalacji VDC	Deska rozdzielcza	F42	7,5
Czujnik kąta skrętu	Deska rozdzielcza	F42	7,5
Gniazdko diagnostyczne układu EOBD	Deska rozdzielcza	F39	15
Przystosowanie do zamontowania telefonu komórkowego.	Deska rozdzielcza	F39	15
Zasilanie centralki drzwi po stronie kierowcy.	Deska rozdzielcza	F47	20
Zasilanie centralki drzwi po stronie pasażera.	Deska rozdzielcza	F48	20
Podświetlenie sterowań	Deska rozdzielcza	F49	7,5
Podświetlenie sterowań klimatyzacji	Deska rozdzielcza	F35	7,5
Zestaw wskaźników	Deska rozdzielcza	F37	10
Zestaw wskaźników	Deska rozdzielcza	F53	10
Centralka drzwi po stronie kierowcy	Deska rozdzielcza	F39	15
Centralka ABS	Deska rozdzielcza	F42	7,5
Centralka ABS	Akumulator	F04 (MAXI)	50
Skrzynka bezpieczników w desce rozdzielczej.	Akumulator	F02 (MAXI)	50
Centralka w bagażniku	Deska rozdzielcza	F39	15
Centralka poduszki powietrznej	Deska rozdzielcza	F50	7,5
Centralka wtrysku elektronicznego +30	Akumulator	F18	7,5
Centralka w komorze silnika (wersje benzynowe).	Akumulator (+)	F70 (MEGA)	125
Centralka w desce rozdzielczej	Akumulator (+)	F71 (MAXI)	70
Centralka ewentualnej przyczepy	Deska rozdzielcza	F36	10
Elektrowentylator klimatyzacji	Akumulator	F05 (MAXI)	40
Elektrowentylator chłodnicy (1 prędkość – wersje benzynowe).	Akumulator	F06 (MAXI)	30
Elektrowentylator chłodnicy (2 prędkość – wersje benzynowe.	Akumulator	F07 (MAXI)	50
Sygnał dźwiękowy	Akumulator	F10	15
Pompa paliwa	Akumulator	F21	15
Wtryskiwacze (wersje benzynowe).	Akumulator	F22	15
Cewki zapłonowe	Akumulator	F21	15
Elektryczne otwarcie pokrywy bagażnika	Deska rozdzielcza	F60(*)	25
Układ wtrysku elektronicznego	Akumulator	F16	7,5
System Bose	Deska rozdzielcza	F61(*)	15
System Bose	Deska rozdzielcza	F62(*)	20
Dach otwierany	Deska rozdzielcza	F63(*)	20
Dach otwierany	Deska rozdzielcza	F46	15
Nagrzewnica dodatkowa	Akumulator	F08	30
Wyłącznik zapłonu	Akumulator (+)	F72 (MAXI)	30
Świece żarowe (wersje JTD).	Akumulator	F01 (MAXI)	50
Ogrzewany filtr oleju napędowego (wersje JTD).	Akumulator	F20	20
Centralka w komorze silnika (wersje JTD).	Akumulator (+)	F70 (MEGA)	150
Elektrowentylator chłodnicy (pierwsza prędkość – wersje JTD).	Akumulator	F06 (MAXI)	40
Elektrowentylator chłodnicy (druga prędkość – wersje JTD).	Akumulator	F07 (MAXI)	60
Wtryskiwacze (wersje JTD). (*) Bezpiecznik znajdujący się za skrzynką bezpieczników w desce rozdzielczej na wsporniku dodatkowym.	Akumulator	F22	20
