Alfa Romeo 147 (2000-2004) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo 147 z lat: 2000, 2001, 2002, 2003, 2004. Alfa Romeo 147 to kompaktowy samochód osobowy produkowany przez włoską markę Alfa Romeo w latach 2000-2010. Oto kilka informacji na temat Alfa Romeo 147: Design: Alfa Romeo 147 miała atrakcyjny i charakterystyczny design, […]

07/11/2023
Czas czytania: 3 minut
Alfa Romeo 147 (2000-2004) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo 147 z lat: 2000, 2001, 2002, 2003, 2004.

Alfa Romeo 147 to kompaktowy samochód osobowy produkowany przez włoską markę Alfa Romeo w latach 2000-2010. Oto kilka informacji na temat Alfa Romeo 147:

  1. Design: Alfa Romeo 147 miała atrakcyjny i charakterystyczny design, który odzwierciedlał typowy dla Alfy Romeo włoski styl. Miała dynamiczne linie, zaokrąglony przód i wyraziste detale, takie jak charakterystyczne przednie reflektory.
  2. Wydajność i silniki: Alfa Romeo 147 oferowała różne opcje silnikowe, w tym benzynowe jednostki napędowe oraz wysokoprężne diesle. Dostępne były silniki o różnych pojemnościach i mocach, zapewniające zarówno dobrą dynamikę, jak i efektywność paliwową.
  3. Handling i jazda: Alfa Romeo 147 była znana z doskonałych właściwości jezdnych i sportowego charakteru. Zawieszenie i układ kierowniczy były dobrze zestrojone, co zapewniało precyzyjne prowadzenie i przyjemne doznania za kierownicą.
  4. Wnętrze: Wnętrze Alfa Romeo 147 było zaprojektowane w stylu sportowym, oferując wysoką jakość materiałów i wykończenia. Miało ergonomiczny układ deski rozdzielczej, z intuicyjnymi przyciskami i kontrolami. Przestronność była wystarczająca dla kierowcy i pasażerów.
  5. Technologia: Alfa Romeo 147 oferowała różne funkcje technologiczne i wyposażenie, takie jak systemy audio, systemy nawigacji satelitarnej, klimatyzację, a także systemy bezpieczeństwa i asystentów kierowcy.
  6. Alfa Romeo 147 GTA: Wersja GTA była bardziej sportową i wyczynową odmianą Alfa Romeo 147. Wyposażona była w mocniejszy silnik oraz ulepszone zawieszenie i elementy aerodynamiczne, co czyniło ją bardziej agresywną i wydajną.
Zobacz także:  Alfa Romeo Giulietta (2010-2013) - schematy bezpieczników i przekaźników

Alfa Romeo 147 zdobyła uznanie zarówno wśród fanów marki Alfa Romeo, jak i miłośników motoryzacji. Oferowała połączenie stylu, sportowego charakteru i włoskiego rzemiosła, które są znakiem rozpoznawczym marki. Ważne jest, aby przed zakupem starszego egzemplarza Alfa Romeo 147 sprawdzić stan, historię i przeprowadzić odpowiednie badania techniczne, aby upewnić się, że jest w dobrym stanie i spełnia oczekiwania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

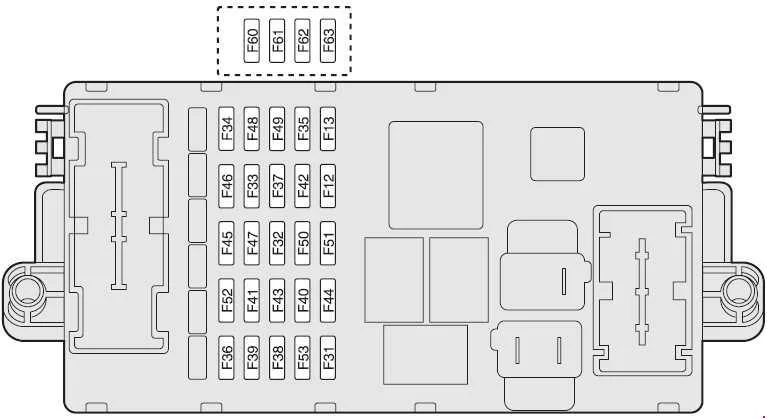

Skrzynka bezpieczników w przedziale pasażerskim

Alfa Romeo 147 (2000-2004) - schematy bezpieczników i przekaźników

Opis

  • R1 Przekaźnik podgrzewanych przednich siedzeń
  • R2 Przekaźnik podgrzewanej tylnej szyby
  • R3Przekaźnik spryskiwacza/wycieraczki tylnej szyby
  • R4 Przekaźnik świateł mijania
12 10 Prawe światło mijania
13 10 Lewe światło mijania
Urządzenie do ustawiania reflektora
31 7,5 System kontroli klimatu
Cewki przekaźnika nagrzewnicy
32 15 Przekładnia Selespeed Na
kluczyk +30
33 20 Elektrycznie sterowana tylna lewa szyba
34 20 Elektrycznie sterowana tylna prawa szyba
35 7,5 Światła cofania
Tempomat
Sterowanie oświetleniem układu klimatyzacji
36 10 Jednostka sterująca przyczepy
37 10 Światło hamowania
Zestaw wskaźników
38 20 Centralny zamek w drzwiach
39 15 System klimatyzacji
Radio
Navigator
Usługi + 30
Czujniki objętościowe
Gniazdo diagnostyczne systemu EOBDMożliwość podłączenia telefonu komórkowego
Sterownik drzwi kierowcy

Sterownik bagażnika

40 30 Ogrzewanie tylnej szyby
41 7,5 Podgrzewane lusterka boczne – podgrzewane dysze
42 7,5 Czujnik systemu VDC Czujnik
kąta skrętu Sterownik
ABS
43 30 Szyba przednia – spryskiwacz szyby tylnej (pompa dwukierunkowa)
44 20 Zapalniczka
45 15 Fotele z ogrzewaniem elektrycznym
46 15 szyberdach
47 20 Zasilanie sterownika drzwi kierowcy
48 20 Zasilanie sterownika drzwi pasażera
49 7,5 Usługi drugorzędne
Sterowanie oświetleniem
50 7,5 Jednostka sterująca poduszką powietrzną
51 7,5 Przekładnia Selespeed
52 15 Wycieraczka tylnej szyby
53 10 Światła awaryjne +30 kierunkowskazów

Zestaw wskaźników

60 25 Elektryczne odblokowanie tylnej klapy
61 15 System BOSE
62 15 System BOSE
63 20 szyberdach

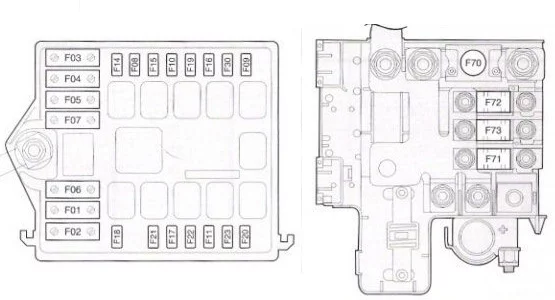

Skrzynka bezpieczników komory silnika

Alfa Romeo 147 (2000-2004) - schematy bezpieczników i przekaźników

Opis

1 50 Ogrzewanie świec żarowych (wersje z silnikiem Diesla)
2 50 Jednostka sterująca deski rozdzielczej
3 30 Pompa skrzyni biegów Selespeed
4 50 Jednostka sterująca ABS
5 40 Wentylator klimatyzacji
6 30 Wentylator chłodnicy (pierwszy bieg – wersje benzynowe)
Wentylator chłodnicy (pierwszy bieg – wersje diesel)
7 50
60*
Wentylator chłodnicy (druga prędkość – wersje benzynowe)
*Wentylator chłodnicy (druga prędkość – wersje diesel)
8 30 Dodatkowa grzałka
9 20 Spryskiwacz reflektorów
10 15 Klakson
11 15 Usługi drugorzędne (wtrysk elektroniczny)
14 10 Prawe światło drogowe
15 10 Lewe światło drogowe
16 7,5 Elektroniczny system wtrysku
17 7,5 Usługi podstawowe (wtrysk elektroniczny)
18 7,5 Elektroniczna jednostka sterująca wtryskiem +30
19 7,5 Sprężarka klimatyzacji
20 20 Podgrzewany filtr oleju opałowego (wersje z silnikiem Diesla)
21 15 Pompa paliwa
Cewki zapłonowe
22 15
20*
Wtryskiwacze (wersje benzynowe)
*Wtryskiwacze (wersje Diesla)
23
30 10 Światła przeciwmgielne
  • 70 – 125/150A Skrzynka sterownicza komory silnika (wersje benzynowe) / Skrzynka sterownicza komory silnika (wersje Diesel)
  • 71 – 70A Sterownik deski rozdzielczej
  • 72 – 30 A Wyłącznik zapłonu
  • 73 – 30A Dodatkowa nagrzewnica
