Alfa Romeo 146 to kompaktowy samochód osobowy produkowany przez włoską markę Alfa Romeo w latach 1994-2001. Oto kilka informacji na temat Alfa Romeo 146:

  1. Design: Alfa Romeo 146 miała podobny design do modelu 145, z charakterystycznym wyglądem typowym dla samochodów marki Alfa Romeo. Miała kompaktowe rozmiary, ale oferowała pięciodrzwiowe nadwozie, co czyniło ją bardziej praktyczną w porównaniu do dwudrzwiowego modelu 145.
  2. Wydajność i silniki: Alfa Romeo 146 oferowała różne opcje silnikowe, w tym benzynowe jednostki napędowe. Dostępne były silniki o różnych pojemnościach i mocach, w tym czterocylindrowe jednostki Twin Spark, które oferowały dynamiczną jazdę.
  3. Handling i jazda: Podobnie jak model 145, Alfa Romeo 146 była znana z doskonałych właściwości jezdnych i sportowego charakteru. Zapewniała precyzyjne prowadzenie, dobrze zestrojone zawieszenie i przyjemne doznania za kierownicą.
  4. Wnętrze: Wnętrze Alfa Romeo 146 było podobne do modelu 145, oferując sportowy i elegancki wystrój. Mimo kompaktowych rozmiarów, wnętrze zapewniało odpowiednią przestrzeń dla kierowcy i pasażerów, a także miało praktyczne rozwiązania do przechowywania.
  5. Sukces i dziedzictwo: Alfa Romeo 146 zdobyła pewne uznanie wśród fanów motoryzacji i miłośników marki Alfa Romeo. Choć produkcja tego modelu zakończyła się w 2001 roku, pozostaje on częścią dziedzictwa marki Alfa Romeo.

Podobnie jak w przypadku innych starszych modeli samochodów, ważne jest, aby przed zakupem Alfa Romeo 146 sprawdzić stan i historię konkretnego egzemplarza, a także przeprowadzić dokładne przeglądy i badania techniczne, aby upewnić się, że jest w dobrym stanie i spełnia oczekiwania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

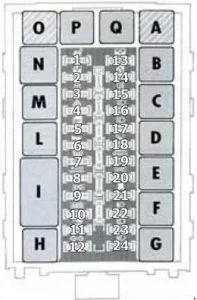

Skrzynka bezpieczników na desce rozdzielczej (typ 1)

Alfa Romeo 146 (1994-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 7,5 1) Światła Dim-Dip
30 2) Podgrzewane siedzenia
2 25 Elektrycznie sterowane szyby przednie
3 7,5 1)Kierunkowskazy;

Przednie szyby elektryczne;

Sterowanie sprężarką;

Timer wentylatora silnika;

Sterowanie otwieraniem przedziału bagażowego.
Reklama
20 2) Zegar;

Wewnętrzne oświetlenie dachowe;

Zestaw wskaźników;

Pilot zdalnego sterowania z blokadą drzwi;

Radio;

Radiotelefon.
20 3) Lampy wewnętrzne dachowe i oświetlenie bagażnika;

Zegar;

Odbiornik radiowy;

Przycisk zwalniający bagażnik;

Sprężarka klimatyzacji.
4 10 Światła ostrzegawcze;

Urządzenie antykradzieżowe.
5 20 Urządzenie blokujące drzwi
6 25 1) Klakson;

Zapalniczka;

Światła stopu;

Radio.
20 2) Klaksony
7 30 Podgrzewana tylna szyba;

Podgrzewane tylne światło ostrzegawcze;

Odszranianie lusterek.
8 15 1) Zestaw wskaźników;

Pompa spryskiwacza szyby przedniej;

Światła cofania;

Poduszka powietrzna;

Regulacja lusterek bocznych;

Zegar;

Panel kontrolny;

System kodów Alfa Romeo;

EGR.
15 2) Zasilanie dźwigni;

Zestaw wskaźników;

Panel kontrolny;

Otwieranie bagażnika;

Przednia szyba;

Regulacja lusterek bocznych;

Poduszka powietrzna;

Recyrkulacja powietrza;

Sterowanie sprężarką;

EGR (TD);

ABS;

Radiotelefon;

Dodatkowa jednostka sterująca ogrzewaniem (JTD).
15 3) Światła stop;

Światła dodatkowe stop;

Światło cofania;

Światło stop przyczepy;

Wycieraczki tylnej szyby;

Liczniki;

Lampka ładowania;

Lampka ostrzegawcza niskiego ciśnienia oleju;

Oświetlenie kontrolek.
9 10 1) Prawe tylne światło pozycyjne;

Lewe oświetlenie tablicy rejestracyjnej;

Lewe przednie światło boczne;

Światło ostrzegawcze światła bocznego;

Oświetlenie klastra;

Oświetlenie kontrolne.
10 2) Prawe przednie światło boczne i odpowiednie światło ostrzegawcze;

Lewe tylne światło boczne;

Prawe oświetlenie tablicy rejestracyjnej;

Lewe światło boczne przyczepy;

Zestaw wskaźników;

Sterowanie oświetleniem.
10 10 1) Zegar;

Oświetlenie wewnętrzne;

Zestaw wskaźników;

Pilot do zamka drzwi.
10 2) Układ ABS
11 30 1) Podgrzewane siedzenia
7,5 2) Wentylator silnika;

Jednostka sterująca CODE;

Jednostka sterująca (JTD);

Jednostka sterująca sprężarki (TD).
7,5 3) System Alfa Romeo Code (silniki T.SPARK);

Wentylator chłodnicy silnika;

Układ wtryskowy.
12 30 1) Wentylator silnika (Boxer)
7,5 2) Blokowanie drzwi i przekaźnik alarmowy;

Zasilanie TELEPASS.
7,5 3) Kierunkowskazy
Reklama
13 30 Elektryczny szyberdach
14 25 Tylne szyby elektryczne
15 7,5 1) Tylna osłona przeciwmgielna (samochód i przyczepa);

Lampka ostrzegawcza osłony przeciwmgielnej.
16 15 Prawe światło drogowe
17 15 Lewe światło drogowe;

Światło ostrzegawcze światła drogowego.
18 20 Wycieraczka szyby przedniej;

Podgrzewane siedzenia.
19 25 1) Wycieraczka tylnej szyby;

Jednostka sterująca sprężarką (TD);

Wentylator chłodnicy (TD i T.SPARK);

Podgrzewane siedzenia.
10 2) Zapalniczka
10 3) Oświetlenie schowka;

Przednie szyby elektryczne;

Tylne szyby elektryczne;

Ogrzewanie tylnej szyby;

Regulacja lusterek bocznych;

Szyberdach;

Sprężarka klimatyzacji;

Odcięcie obciążenia podczas uruchamiania.
20 10 1) Oświetlenie zestawu wskaźników;

Oświetlenie kontrolne;

Lewe tylne światło pozycyjne;

Prawe oświetlenie tablicy rejestracyjnej;

Prawe przednie światło pozycyjne;

Światło ostrzegawcze światła bocznego.
10 2) Zapalniczka;

Lewe przednie światło boczne;

Prawe tylne światło boczne;

Lewe oświetlenie tablicy rejestracyjnej;

Prawe światło boczne przyczepy;

Światła przeciwmgielne i odpowiadające im światło ostrzegawcze;

Przednie szyby elektryczne;

Tylne szyby elektryczne;

Regulacja lusterek bocznych;

Radio.
21 20 1) Ogrzewanie, wentylator
30 2) Ogrzewanie, wentylator
22 20 Światła przeciwmgielne;

Światło ostrzegawcze światła przeciwmgielnego.
23 10 1) Prawe światło mijania;

Urządzenie do ustawiania reflektorów.
Reklama
10 2) Lewe światło mijania
24 10 1) Lewe światło mijania
10 2) Prawe światło mijania;

Urządzenie do ustawiania reflektorów.
Przekaźnik
A Przekaźnik szyberdachu
B Sterownik tylnej osłony przeciwmgielnej
C 1) Przekaźnik tylnej osłony przeciwmgielnej
2) Przekaźnik szyberdachu
D Przekaźnik świateł drogowych
E Kluczowy przekaźnik zasilania
f Przekaźnik świateł przeciwmgielnych
G Przekaźnik świateł mijania
H Podgrzewany przekaźnik tylnego ekranu
I Jednostka sterująca blokowaniem drzwi
J Przekaźnik klaksonowy
M Przekaźnik świateł bocznych
N Przerywane działanie elektronicznych wycieraczek szyby przedniej
O –
P. 1) Przekaźnik włączający DIM-DIP
2) Przekaźnik wentylatora chłodzącego silnik
Q 1) Przekaźnik wentylatora chłodzącego wodę silnika
2) Przekaźnik kierunkowskazów / świateł awaryjnych
1)… lub 2)… lub 3)…

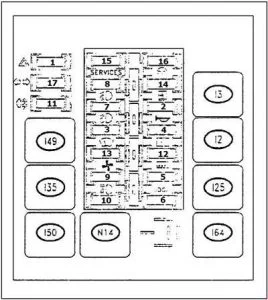

Skrzynka bezpieczników na desce rozdzielczej (typ 2)

Alfa Romeo 146 (1994-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Światła awaryjne
Reklama
2 20 Klaksony;

Zapalniczka;

Światła stopu;

Radio.
3 20 Wycieraczki
4 20 Podgrzewany ekran tylny
5 10 Oświetlenie zestawu wskaźników;

Sterownik;

Oświetlenie;

Tylne światła pozycyjne lewe;

Listwa prawostronna;

Światło pozycyjne przednie prawe;

Światło ostrzegawcze światła bocznego.
6 10 Tylne prawe światło boczne;

Lewa listwa;

Przednie lewe światło boczne.
7 10 Prawe światło mijania
8 10 Lewe światło mijania
9 10 Prawe światło drogowe
10 10 Lewe światło drogowe;

Światło ostrzegawcze świateł drogowych.
11 7,5 Tylna osłona przeciwmgielna;

Lampka ostrzegawcza osłony przeciwmgielnej.
12 30 Podgrzewana tylna szyba;

Tylne światło ostrzegawcze.
13 20 Grzejnik, wentylator
14 25 Wentylator silnika
15 10 Zestaw wskaźników;

Spryskiwacz reflektorów;

Poduszka powietrzna;

Zegar;

Wentylator silnika;

KOD ALFA ROMEO.
16 20 Zegar;

Oświetlenie wnętrza;

Zestaw wskaźników;

Zamki do drzwi.
17 7,5 Kierunkowskazy;

Sterowanie sprężarką;

Zegar wentylatora silnika;

Sterowanie szyberdachem.
Przekaźnik
I2 Podgrzewany przekaźnik tylnego ekranu
I3 Przekaźnik klaksonowy
I25 Przekaźnik tylnej osłony przeciwmgielnej
I35 Kluczowy przekaźnik zasilania
I49 Przekaźnik świateł mijania
I50 Przekaźnik świateł drogowych
I64 Przekaźnik świateł bocznych
N14 Przerywane działanie elektronicznych wycieraczek szyby przedniej
Alfa Romeo 146 (1994-2000) - schematy bezpieczników i przekaźników

* – Lokalizacja dla silników T.SPARK
** – Lokalizacja dla silnika 1.9 JTD

Numer Ampery [A] Opis
1 10 Sprężarka klimatyzacji
2 20 Spryskiwacz reflektorów
3 30 Elektrycznie sterowane szyby i system zamykania drzwi
4 10 System poduszek powietrznych;

Zestaw wskaźników.
Reklama
5 7,5 Rozmrażanie lusterek zewnętrznych
6 20 System alarmowy
7 7,5 System Alfa Romeo Code (silniki T.SPARK)
Przekaźnik
A Zegar kierunkowskazów
B Przekaźnik sterujący podgrzewaniem oleju opałowego (tylko 1,9 JTO)
C Przekaźnik spryskiwaczy reflektorów (opcjonalnie dla wersji / rynków, w stosownych przypadkach)
D Przekaźnik podnośnika szyby pasażera
E Przekaźnik urządzenia odmrażającego lusterka zewnętrzne (opcjonalnie dla wersji / rynków, gdzie ma to zastosowanie)
F Przekaźnik otwierania klapy tylnej (opcjonalny dla wersji / rynków, w stosownych przypadkach)

Skrzynka bezpiecznikowa komory silnika

T.SPARK

Alfa Romeo 146 (1994-2000) - schematy bezpieczników i przekaźników

1.9 JTD

Alfa Romeo 146 (1994-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Wszystkie urządzenia uruchamiane kluczykiem zapłonu w MAR nie działają
2 40 Wentylator chłodnicy silnika
3 60 Prawie wszystkie układy elektryczne i komponenty nie działają
4 60 Prawie wszystkie układy elektryczne i komponenty nie działają
5 60 System ABS
6 30 Elektroniczny układ wtryskowy z zapłonem (tylko silniki benzynowe)
7 70 Dodatkowa nagrzewnica (wersja 1.9 JTD) dla wersji / rynków, gdzie ma to zastosowanie
8 60 Świece żarowe i rezystancja filtra oleju opałowego (wersja 1.9 JTD)

Dodatkowe bezpieczniki (T.SPARK)

Alfa Romeo 146 (1994-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 System wtrysku
2 15 System wtrysku
Przekaźnik
A Główny przekaźnik
B Pompa paliwowa i przekaźnik serwisowy
C Przekaźnik sprężarki klimatyzacji (opcjonalnie dla wersji / rynków, gdzie ma to zastosowanie)
D Przekaźnik wentylator chłodnicy drugiej prędkość

Dodatkowe bezpieczniki (1,9 JTD)

Do silnika 1.9 JTD na specjalnym wsporniku pod wykładziną podłogi po stronie pasażera, zgodnie ze sterownikiem wtrysku, znajduje się komplet bezpieczników i przekaźników.

Alfa Romeo 146 (1994-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
Reklama
1 7,5 System Alfa Romeo Code
2 7,5 System wtrysku
Przekaźnik
A Przekaźnik pompy paliwa
B Przekaźnik systemu wtrysku



Alfa Romeo 146 (1994-2000) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 40 Wentylator chłodnicy silnika
Przekaźnik
A Przekaźnik załączania wentylatora chłodnicy  (wersja z nagrzewnicą)
B Przekaźnik wentylatora pierwszej prędkość
C Przekaźnik wentylatora drugiej  prędkość
D Przekaźnik sprężarki klimatyzacji

Dla wersji / rynków, gdzie ma to zastosowanie, dla silnika 1.9 JTD następujące przekaźniki rudy można znaleźć w korespondencji z prawego reflektora:
– Dodatkowy przedział pasażerski przekaźnikowych grzejnik 1-poziom
– Dodatkowy przedział pasażerski przekaźnik nagrzewnica 2-poziom
– Dodatkowy wyłącznik bezpieczeństwa grzejnik ,
Ponadto, tylko do wersji z klimatyzatora, na kanale wentylatora silnika znajduje się przełącznik dla wentylatora silnika 2  prędkością.
