Alfa Romeo 145 (1994-2000) – schematy bezpieczników i przekaźników
Rocznik 1994-2000
Zaktualizowano 11.07.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo 145 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Alfa Romeo 145 to kompaktowy samochód osobowy produkowany przez włoską markę Alfa Romeo w latach 1994-2001. Oto kilka informacji na temat Alfa Romeo 145:
- Design: Alfa Romeo 145 miała charakterystyczny i niezwykle rozpoznawalny design typowy dla modeli marki Alfa Romeo. Była oparta na platformie modelu Alfa Romeo 155, jednak miała bardziej kompaktowe wymiary, co czyniło ją odpowiednią do jazdy miejskiej.
- Wydajność i silniki: 145 oferowała różne opcje silnikowe, w tym benzynowe jednostki napędowe. Dostępne były silniki o różnych pojemnościach i mocach, w tym czterocylindrowe jednostki Twin Spark, które oferowały dynamiczną jazdę i charakterystyczne brzmienie.
- Handling i jazda: Alfa Romeo 145 była doceniana za swoje sportowe właściwości jezdne. Dzięki swojej zwrotności, precyzyjnej kierownicy i dobrze zestrojonej zawieszeniu, zapewniała przyjemną i responsywną jazdę.
- Wnętrze: Wnętrze Alfa Romeo 145 było wykonane z wysokiej jakości materiałów i oferowało sportowe akcenty. Mimo kompaktowych rozmiarów, zapewniało odpowiednią ilość miejsca dla kierowcy i pasażerów.
- Sukces i dziedzictwo: Alfa Romeo 145 zdobyła popularność wśród miłośników motoryzacji, którzy doceniali jej sportowy charakter, elegancki design i włoski styl. Choć produkcja tego modelu zakończyła się w 2001 roku, ma on wciąż swoje miejsce w historii marki Alfa Romeo.
Warto jednak zauważyć, że Alfa Romeo 145 była produkowana w latach 90. i może być trudniejsza do znalezienia na rynku wtórnym. Przed zakupem samochodu zawsze warto sprawdzić stan i historię konkretnego egzemplarza, aby upewnić się, że spełnia oczekiwania i jest w dobrym stanie technicznym.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

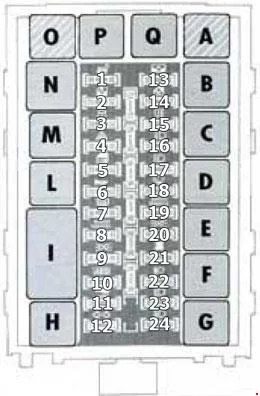

Skrzynka bezpieczników na desce rozdzielczej (typ 1)
| Numer | Ampery [A] | Opis |
| 1 | 7,5 | 1) Dim-Dip |
| 30 | 2) Podgrzewane siedzenia | |
| 2 | 25 | Elektryczne szyby przednie |
| 3 | 7,5 | 1) Kierunkowskazy, przednie szyby elektryczne, sterowanie sprężarką, zegar wentylatora silnika, sterowanie otwieraniem przedziału bagażowego; |
| 20 | 2) Zegar, wewnętrzne światła dachowe, zestaw wskaźników, pilot do blokowania drzwi, radio, telefon radiowy; | |
| 20 | 3) Wewnętrzne lampy dachowe i oświetlenie bagażnika, zegar, odbiornik radiowy, przycisk zwalniania bagażnika, sprężarka klimatyzacji | |
| 4 | 10 | Światła awaryjne, urządzenie zabezpieczające przed kradzieżą |
| 5 | 20 | Urządzenie blokujące drzwi |
| 6 | 25 | 1) Klaksony, zapalniczka do cygar, światła stopu, radio; |
| 20 | 2) Klaksony | |
| 7 | 30 | Podgrzewana szyba tylna, Podgrzewana lampka ostrzegawcza tylnej szyby, Odszranianie lusterek |
| 8 | 15 | 1) Zestaw wskaźników, pompa spryskiwacza przedniej szyby, światła cofania, poduszka powietrzna, regulacja lusterek bocznych, zegar, panel kontrolny, system kodów Alfa Romeo, EGR |
| 15 | 2) Zasilanie jednostki dźwigni, klaster, panel kontrolny, otwieranie bagażnika, przednie okno elektryczne, regulacja lusterka bocznego, poduszka powietrzna, recyrkulacja powietrza, sterowanie sprężarką, EGR (TD), ABS, radiotelefon, jednostka sterująca dodatkowym ogrzewaniem (JTD) | |
| 15 | 3) Światła stopu, Dodatkowe światło stopu (3-ci stop), Światło cofania, Światło stopu przyczepy, Wycieraczka szyby przedniej/tylnej, Zestaw wskaźników, Panel kontrolny, Lampka ostrzegawcza ładowania generatora, Lampka ostrzegawcza niskiego ciśnienia oleju, Oświetlenie sterujące | |
| 9 | 10 | 1) Prawe tylne światło pozycyjne, lewe światło tablicy rejestracyjnej, lewe światło pozycyjne przednie, światło ostrzegawcze boczne, oświetlenie klastra, oświetlenie sterujące |
| 10 | 2) Prawe przednie światło boczne i odpowiednie światło ostrzegawcze, lewe tylne światło boczne, prawe światło tablicy rejestracyjnej, lewe światło boczne przyczepy, zestaw wskaźników, oświetlenie sterujące | |
| 10 | 10 | 1) Zegar, oświetlenie wewnętrzne, zestaw wskaźników, pilot do zamka drzwi; |
| 10 | 2) System ABS | |
| 11 | 30 | 1) Podgrzewane siedzenia |
| 7,5 | 2) Wentylator silnika, jednostka sterująca CODE, tj. jednostka sterująca, tj. jednostka sterująca (JTD), jednostka sterująca sprężarki (TD) | |
| 7,5 | 3) System Alfa Romeo Code (silniki T.SPARK), wentylator chłodnicy silnika, system wtrysku | |
| 12 | 30 | 1) Wentylator silnika (Bokser) |
| 7,5 | 2) Blokada drzwi i przekaźnik alarmowy, zasilanie TELEPASS | |
| 7,5 | 3) Kierunkowskazy | |
| 13 | 30 | Elektryczny szyberdach |
| 14 | 25 | Tylne szyby elektryczne |
| 15 | 7,5 | 1) Tylna osłona przeciwmgielna (samochód i przyczepa), światło ostrzegawcze osłony przeciwmgielnej |
| 16 | 15 | Prawy reflektor świateł drogowych |
| 17 | 15 | Lewy reflektor świateł drogowych, światło ostrzegawcze świateł drogowych |
| 18 | 20 | Wycieraczka szyby przedniej, podgrzewane siedzenia |
| 19 | 25 | 1) Wycieraczka tylnej szyby, jednostka sterująca sprężarki (TD), wentylator chłodnicy (TD i T.SPARK), podgrzewane siedzenia |
| 10 | 2) Zapalniczka do cygar | |
| 10 | 3) Oświetlenie schowka, przednie szyby elektryczne, tylne szyby elektryczne, ogrzewanie tylnej szyby, regulacja lusterek bocznych, szyberdach, sprężarka klimatyzacji, odcięcie obciążenia podczas rozruchu | |
| 20 | 10 | 1) Oświetlenie zestawu wskaźników, oświetlenie kontrolne, lewe tylne światło boczne, prawe światło tablicy rejestracyjnej, prawe światło przednie boczne, światło ostrzegawcze świateł bocznych |
| 10 | 2) Zapalniczka do cygar, lewe przednie światło boczne, prawe tylne światło boczne, lewe światło tablicy rejestracyjnej, prawe światło boczne przyczepy, światła przeciwmgielne i odpowiednie światło ostrzegawcze, przednie szyby elektryczne, tylne szyby elektryczne, regulacja lusterek zewnętrznych, radio | |
| 21 | 20 | 1) Grzałka, wentylator |
| 30 | 2) Grzałka, wentylator | |
| 22 | 20 | Lampy przeciwmgielne, światło ostrzegawcze lampy przeciwmgielnej |
| 23 | 10 | 1) Prawy reflektor świateł mijania, urządzenie do ustawiania reflektorów |
| 10 | 2) Lewy reflektor świateł mijania | |
| 24 | 10 | 1) Lewy reflektor świateł mijania |
| 10 | 2) Prawy reflektor świateł mijania, urządzenie do ustawiania reflektorów | |
| Przekaźnik | ||
| A | Przekaźnik szyberdachu | |
| B | Tylna jednostka sterująca osłony przeciwmgielnej | |
| C | 1) Tylny przekaźnik osłony przeciwmgielnej 2) Przekaźnik szyberdachu |
|
| D | Przekaźnik świateł drogowych | |
| E | Przekaźnik zasilania z kluczem | |
| F | Przekaźnik świateł przeciwmgielnych | |
| G | Przekaźnik świateł mijania | |
| H | Podgrzewany przekaźnik tylnego ekranu | |
| I | Jednostka sterująca blokowaniem drzwi | |
| J | Przekaźnik klaksonowy | |
| M | Przekaźnik świateł pozycyjnych | |
| N | Elektroniczna praca wycieraczek szyby przedniej | |
| O | — | |
| P | 1) Przekaźnik DIM-DIP włączany 2) Przekaźnik wentylatora chłodzącego silnik |
|
| Q | 1) Przekaźnik wentylatora chłodzącego silnik 2) Przekaźnik kierunkowskazów/ostrzeżeń o zagrożeniu |
|
| 1)… lub 2)… lub 3)… | ||

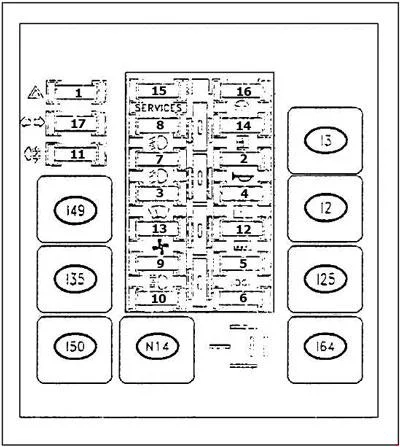

Skrzynka bezpieczników na desce rozdzielczej (typ 2)
| Numer | Ampery [A] | Opis |
| 1 | 10 | Światła awaryjne |
| 2 | 20 | Klaksony, zapalniczka do cygar , światła stopu, radio |
| 3 | 20 | Wycieraczki |
| 4 | 20 | Podgrzewany tylny ekran |
| 5 | 10 | Oświetlenie zestawu wskaźników, sterowanie, oświetlenie, tylne światła boczne lewe, prawe światło tablicy rejestracyjnej, przednie światło boczne prawe, światło ostrzegawcze boczne |
| 6 | 10 | Światło pozycyjne tylne prawe, lewe światło tablicy rejestracyjnej, światło pozycyjne przednie lewe |
| 7 | 10 | Prawy reflektor świateł mijania |
| 8 | 10 | Lewy reflektor świateł mijania |
| 9 | 10 | Prawy reflektor świateł drogowych |
| 10 | 10 | Lewy reflektor świateł drogowych, światło ostrzegawcze świateł drogowych |
| 11 | 7,5 | Tylna osłona przeciwmgielna, światło ostrzegawcze osłony przeciwmgielnej |
| 12 | 30 | Podgrzewana tylna szyba, podgrzewana tylna lampka ostrzegawcza |
| 13 | 20 | Grzejnik, wentylator |
| 14 | 25 | Wentylator silnika |
| 15 | 10 | Tablica przyrządów, spryskiwacz szyb.-hd.lampy, rev. światła, poduszka powietrzna, zegar, wentylator silnika, ALFA ROMEO CODE |
| 16 | 20 | Zegar, oświetlenie wewnętrzne, zestaw wskaźników, zamki do drzwi |
| 17 | 7,5 | Kierunkowskazy, sterowanie sprężarką, zegar wentylatora silnika, sterowanie szyberdachem |
| Przekaźnik | ||
| I2 | Podgrzewany przekaźnik tylnego ekranu | |
| I3 | Przekaźnik klaksonowy | |
| I25 | Przekaźnik tylnej osłony przeciwmgielnej | |
| I35 | Przekaźnik zasilania z kluczem | |
| I49 | Przekaźnik świateł mijania | |
| I50 | Przekaźnik świateł drogowych | |
| I64 | Przekaźnik świateł pozycyjnych | |
| N14 | Elektroniczna praca wycieraczek szyby przedniej | |
* – Lokalizacja dla silników T.SPARK
** – Lokalizacja dla silnika 1,9 JTD
| Numer | Ampery [A] | Opis |
| 1 | 10 | Sprężarka klimatyzacji |
| 2 | 20 | Spryskiwacz reflektorów |
| 3 | 30 | Elektryczne szyby i system blokowania drzwi |
| 4 | 10 | System poduszek powietrznych, zestaw wskaźników |
| 5 | 7,5 | Odszranianie lusterek zewnętrznych |
| 6 | 20 | System alarmowy |
| 7 | 7,5 | System kodów Alfa Romeo (silniki T.SPARK) |
| Przekaźnik | ||
| A | Zegar kierunkowskazów | |
| B | Przekaźnik sterujący podgrzewaniem oleju opałowego (tylko 1,9 JTO) | |
| C | Przekaźnik spryskiwaczy reflektorów (opcjonalnie dla wersji/rynków, jeśli dotyczy) | |
| D | Przekaźnik szyby pasażera | |
| E | Przekaźnik urządzenia do odszraniania lusterek bocznych (opcjonalnie dla wersji/rynków, jeśli dotyczy) | |
| F | Przekaźnik otwierania klapy tylnej (opcjonalnie dla wersji/rynków, jeśli dotyczy) | |
Skrzynka bezpieczników w komorze silnika
T.SPARK
1.9 JTD
| Numer | Ampery [A] | Opis |
| 1 | 30 | Wszystkie urządzenia aktywowane kluczykiem w MAR nie działają |
| 2 | 40 | Wentylator chłodnicy chłodnicy silnika |
| 3 | 60 | Prawie wszystkie układy i komponenty elektryczne nie działają |
| 4 | 60 | Prawie wszystkie układy i komponenty elektryczne nie działają |
| 5 | 60 | System ABS |
| 6 | 30 | Elektroniczny układ wtrysku zapłonu (tylko silniki benzynowe) |
| 7 | 70 | Dodatkowa nagrzewnica (wersja 1.9 JTD) dla wersji/rynków, jeśli dotyczy |
| 8 | 60 | Świece żarowe i rezystancja na filtrze oleju opałowego (wersja 1.9 JTD) |
Dodatkowe bezpieczniki (T.SPARK)
| Numer | Ampery [A] | Opis |
| 1 | 15 | System wtrysku |
| 2 | 15 | System wtrysku |
| Przekaźnik | ||
| A | Główny przekaźnik | |
| B | Przekaźnik pompy paliwa i usług | |
| C | Przekaźnik sprężarki klimatyzacji (opcjonalnie dla wersji/rynków, jeśli dotyczy) | |
| D | Przekaźnik załączania 2. prędkości wentylatora chłodnicy | |
Dodatkowe bezpieczniki (1.9 JTD)
Do silnika 1,9 JTD na specjalnym wsporniku pod boczną tapicerką podłogi pasażera, w korespondencji ze sterownikiem wtrysku, znajduje się komplet bezpieczników i przekaźników.
| Numer | Ampery [A] | Opis |
| 1 | 7,5 | System kodów Alfa Romeo |
| 2 | 7,5 | System wtrysku |
| Przekaźnik | ||
| A | Przekaźnik pompy paliwa | |
| B | Przekaźnik układu wtryskowego | |
| Numer | Ampery [A] | Opis |
| 1 | 40 | Wentylator chłodnicy chłodnicy silnika |
| Przekaźnik | ||
| A | Przekaźnik załączania 2. biegu wentylatora chłodnicy ( wersja z nagrzewnicą) | |
| B | Przekaźnik załączania 1. prędkości wentylatora | |
| C | Przekaźnik załączania 2 prędkości wentylatora | |
| D | Przekaźnik sprężarki klimatyzacji | |
W przypadku wersji/rynków, o ile ma to zastosowanie, dla silnika 1,9 JTD, następujące przekaźniki można znaleźć w korespondencji z prawym reflektorem:
— Dodatkowy przekaźnik ogrzewania kabiny pasażerskiej 1. poziom
— Dodatkowy przekaźnik ogrzewania kabiny pasażerskiej 2. poziom — Dodatkowy przekaźnik
bezpieczeństwa ogrzewania Dodatkowo
tylko w wersjach z klimatyzatorem na kanale wentylatora silnika znajduje się włącznik 2 biegu wentylatora silnika.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
