W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC40 z lat: 2021.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

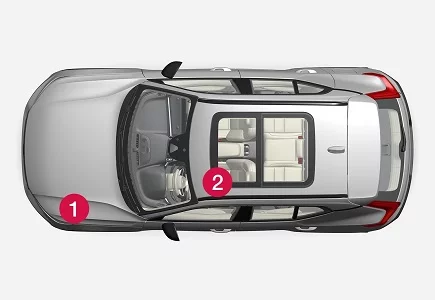

| 1 | Komora silnika |
| 2 | Pod lewym przednim fotelem |

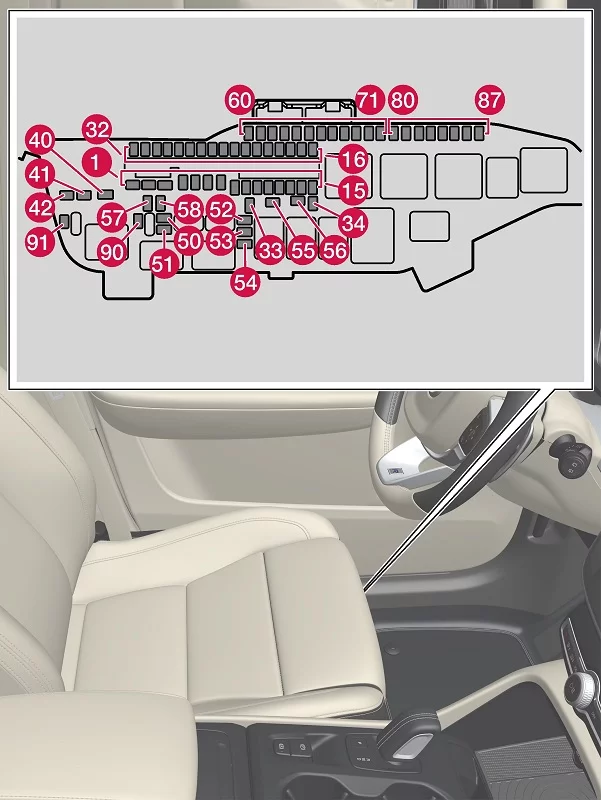

Bezpieczniki pod lewym przednim fotelem
Bezpieczniki pod lewym przednim fotelem zabezpieczają między innymi gniazda elektryczne, wyświetlacze i moduły drzwi.
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | Urządzenie audio (wzmacniacz) | 40 | MCase |
| 2 | Centralny moduł elektryczny A: czujniki, moduły radaru, fotele regulowane elektrycznie | 40 | MCase |
| 3 | Centralny moduł elektryczny B: czujniki, moduły radaru, fotele regulowane elektrycznie | 40 | MCase |
| 4 | Moduł wentylatora układu klimatyzacji, przedni | 40 | MCase |
| 5 | Drzwi bagażnika sterowane elektrycznie | 25 | MCase |
| 6 | Fotel regulowany elektrycznie, prawy | 20 | MCase |
| 7 | Nagrzewnica postojowa | 25 | MCase |
| 8 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 30 | MCase |
| 9 | Moduł drzwi, prawy tylny | 20 | Micro |
| 10 | Moduł drzwi, lewy tylny | 20 | Micro |
| 11 | Moduł drzwi, lewy przedni | 20 | Micro |
| 12 | – | – | Micro |
| 13 | Moduł drzwi, prawy przedni | 20 | Micro |
| 14 | Podgrzewanie siedzeń, tył | 15 | Micro |
| 15 | Moduł sterujący, akumulator 48 V | 5 | Micro |
| 16 | Moduł obliczeniowy | 5 | Micro |
| 17 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 15 | Micro |
| 18 | Blokada kierownicy | 7,5 | Micro |
| 19 | Moduł sterujący, klimatyzacja | 7,5 | Micro |
| 20 | Czujniki ruchu wewnątrz pojazdu | 5 | Micro |
| 21 | Wyświetlacz kierowcy | 5 | Micro |
| 22 | Klawiatura w konsoli środkowej | 5 | Micro |
| 23 | Moduł elektroniczny kierownicy | 5 | Micro |
| 24 | Moduł pokrętła rozruchu
Elektroniczny moduł zmiany biegów Elektroniczny hamulec postojowy |
5 | Micro |
| 25 | Wyświetlacz centralny | 5 | Micro |
| 26 | Moduł sterujący, łączność internetowa samochodu
Moduł sterujący, Volvo On Call |
5 | Micro |
| 27 | Moduł anteny wielopasmowej | 5 | Micro |
| 28 | Cewki przekaźników | 5 | Micro |
| 29 | Otwieranie drzwi bagażnika ruchem stopy | 5 | Micro |
| 30 | Moduł sterujący systemu Sensus
TV |
15 | Micro |
| 31 | Gniazdo diagnostyczne OBD-II | 10 | Micro |
| 32 | Blokada antyalkoholowa | 5 | Micro |
| 33 | Blokada silnika zagłówka lewego tylnego siedzenia | 15 | Micro |
| 34 | Blokada silnika zagłówka prawego tylnego siedzenia | 15 | Micro |
| 40 | Ogrzewanie szyby tylnej | 30 | MCase |
| 41 | Napinacz pasa bezpieczeństwa, lewa strona | 40 | MCase |
| 42 | Napinacz pasa bezpieczeństwa, prawa strona | 40 | MCase |
| 50 | Czujnik wilgotności
Alternator 48 V i przetwornica napięcia |
5 | Micro |
| 51 | Moduł sterujący pompy paliwowej | 20 | Micro |
| 52 | Pompa płynu chłodzącego | 7,5 | Micro |
| 53 | Podgrzewana kierownica | 15 | Micro |
| 54 | Czujnik wilgotności powietrza | 5 | Micro |
| 55 | Spryskiwacze reflektorów | 25 | MCase |
| 56 | Spryskiwacze przedniej i tylnej szyby | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 59 | – | – | Micro |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Napinacze pasów bezpieczeństwa | 5 | Micro |
| 64 | Blind Spot Information (BLIS)
Moduł sterujący, zewnętrzny sygnał cofania |
5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Moduł sterujący All Wheel Drive (AWD) | 15 | Micro |
| 68 | Układ wydechowy | 5 | Micro |
| 69 | Kamera parkowania | 5 | Micro |
| 70 | – | – | Micro |
| 71 | Moduł sterujący poduszek powietrznych i napinaczy pasów bezpieczeństwa | 5 | Micro |
| 80 | Wycieraczka tylnej szyby | 15 | Micro |
| 81 | Konsola sufitowa panoramicznego okna dachowego | 20 | Micro |
| 82 | Czujnik nasłonecznienia | 5 | Micro |
| 83 | Oświetlenie wnętrza
Przyciemnianie wewnętrznego lusterka wstecznego Czujnik deszczu i światła Panele sterowania w drzwiach tylnych i przestrzeni bagażowej |
7,5 | Micro |
| 84 | – | – | Micro |
| 85 | Moduł sterujący, funkcje wspomagające kierowcę | 5 | Micro |
| 86 | Blokada antyalkoholowa | 5 | Micro |
| 87 | Bezprzewodowa ładowarka do telefonu
Gniazdo USB |
5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |

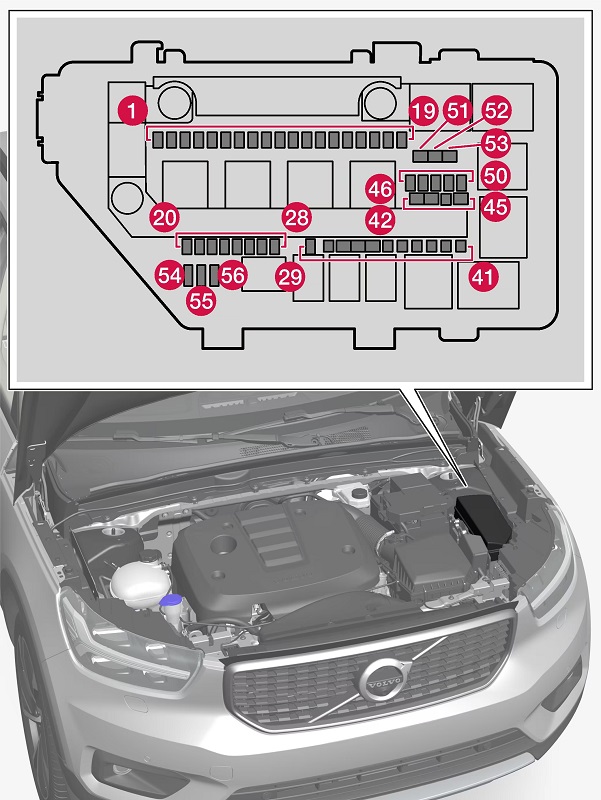

Bezpieczniki w komorze silnika
Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.
Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.
W skrzynce bezpieczników znajdują się także bezpieczniki zapasowe.
Po wewnętrznej stronie pokrywy znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników. Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis określonego bezpiecznika może odnosić się do mniejszej liczby podzespołów samochodu (albo może nie dotyczyć żadnego z nich), zależnie od jego wyposażenia.
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | Gniazdo USB, konsola między fotelami, tył | 5 | Micro |
| Dwa gniazda USB, konsola między fotelami, tył | 7,5 | Micro | |
| 2 | Gniazdo 12 V, konsola między fotelami, przód | 15 | Micro |
| 3 | – | – | Micro |
| 4 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 | Micro |
| 5 | Moduł sterujący silnika (ECM) | 20 | Micro |
| 6 | Świece zapłonowe/cewki zapłonowe (silnik benzynowy) | 15 | Micro |
| 7 | Moduł sterujący silnika (ECM)
Zawór przełączający, układ recyrkulacji spalin (EGR) (silnik wysokoprężny) Zawór układu ograniczania emisji par paliwa (EVAP) (silnik benzynowy) |
15 | Micro |
| 8 | Moduł świec żarowych (silnik wysokoprężny)
Moduł sterujący, żaluzja spojlera Moduł sterujący, żaluzja chłodnicy Elektrozawór pompy oleju silnikowego Elektrozawór sprężarki układu klimatyzacji Grupa podzespołów silnika (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka i chłodzenie/sterowanie temperaturą układu napędowego. Skład zależy od wariantu silnika). |
10
15 |
Micro |
| 9 | Grupa sond lambda | 15 | Micro |
| 10 | Grupa czujników układu wydechowego, cząstki stałe/tlenki azotu (silnik wysokoprężny)
Moduł sterujący silnika (silnik benzynowy) |
15 | Micro |
| 11 | Pompa płynu chłodzącego | 20 | Micro |
| 12 | Reflektor, prawy | 20 | Micro |
| 13 | Reflektor, lewy | 20 | Micro |
| 14 | Poduszki powietrzne | 5 | Micro |
| 15 | Czujnik pedału przyspieszenia | 5 | Micro |
| 16 | Zasilane przy włączonym zapłonie: Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego | 5 | Micro |
| 17 | Dodatkowa nagrzewnica elektryczna
Moduł zapory, gniazdo diagnostyczne |
5 | Micro |
| 18 | Blokada antyalkoholowa | 5 | Micro |
| 19 | – | – | Micro |
| 20 | Wewnętrzne cewki przekaźników | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Czujnik pedału hamulca | 5 | Micro |
| 23 | Moduł obliczeniowy | 5 | Micro |
| 24 | Siłownik, skrzynia biegów | 5 | Micro |
| Siłownik, sprzęgło | 25 | Micro | |
| 25 | Moduł sterujący skrzyni biegów | 15 | Micro |
| Siłownik, sprzęgło | 25 | Micro | |
| 26 | Moduł sterujący silnika (ECM) | 5 | Micro |
| 27 | – | – | Micro |
| 28 | – | – | Micro |
| 29 | Sygnał dźwiękowy (klakson) | 20 | Micro |
| 30 | Syrena alarmu | 5 | Micro |
| 31 | Wycieraczki szyby przedniej | 30 | MCase |
| 32 | Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy) | 40 | MCase |
| 33 | Moduł sterujący, układ hamulcowy (pompa ABS) | 40 | MCase |
| 34 | – | – | MCase |
| 35 | Siłownik, skrzynia biegów
Moduł sterujący skrzyni biegów |
25 | MCase |
| 36 | Moduł sterujący skrzyni biegów | 30 | MCase |
| 37 | – | – | – |
| 38 | Reflektory | 30 | MCase |
| 39 | Moduł sterujący, wspomaganie hamowania | 30 | MCase |
| 40 | – | – | MCase |
| 41 | Moduł sterujący haka holowniczego | 25 | MCase |
| 42 | Moduł sterujący haka holowniczego | 40 | MCase |
| 43 | – | – | MCase |
| 44 | Elektrycznie regulowany fotel kierowcy | 20 | MCase |
| 45 | – | – | MCase |
| 49 | – | – | Micro |
| 47 | – | – | Micro |
| 48 | – | – | Micro |
| 49 | – | – | Micro |
| 50 | – | – | Micro |
| 51 | Grzałka filtra paliwa (silnik wysokoprężny) | 30 | MCase |
| 52 | Ogrzewanie przedniej szyby, prawa strona | 40 | MCase |
| 53 | Ogrzewanie przedniej szyby, lewa strona | 40 | MCase |
| 54 | Funkcja sterowania, akumulator pomocniczy | 5 | Micro |
| 55 | Reflektor, lewy | 20 | Micro |
| 56 | Reflektor, prawy | 20 | Micro |
