Volvo V90 (2018) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V90 z lat: 2018.

Sprawdzanie oraz wymiana bezpiecznikówJak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.


Pamiętaj o tym przed wymianą bezpiecznika!wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Umiejscowienie centralek elektrycznych

Volvo V90 (2018) - schematy bezpieczników i przekaźników

Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.

1	Komora silnika
2	Pod schowkiem podręcznym
3	Przestrzeń bagażowa

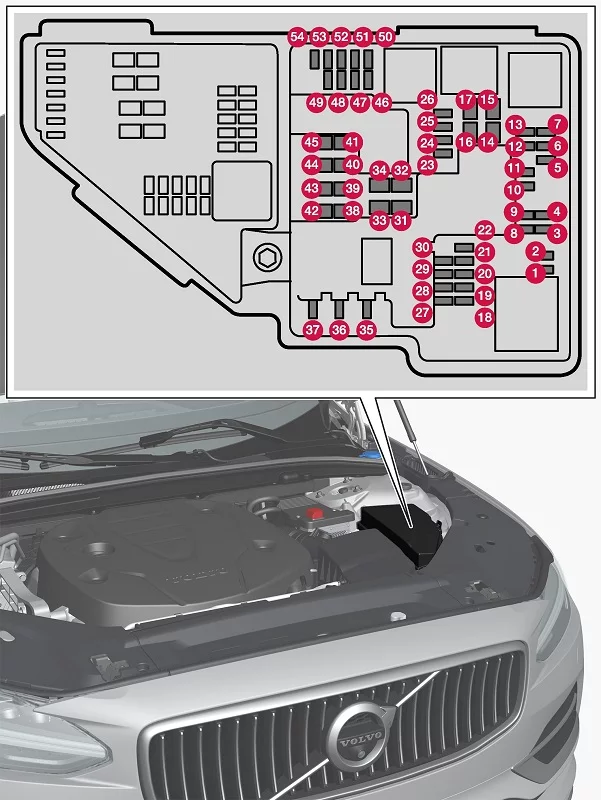

Bezpieczniki w komorze silnika

Volvo V90 (2018) - schematy bezpieczników i przekaźników

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

W skrzynce bezpieczników znajdują się także bezpieczniki zapasowe.

Po wewnętrznej stronie pokrywy znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników.

Bezpieczniki 1-13, 18-30, 35-37 i 46-54 są typu „Micro”.
Bezpieczniki 14-17, 31-34 i 38-45 są typu „MCase” i powinny być wymieniane w stacji obsługi

Numer	Opis	Ampery [A]
1	–	–
2	–	–
3	–	–
4	Cewki zapłonowe (silnik benzynowy); świece zapłonowe (silnik benzynowy)	15
5	Solenoid pompy oleju silnikowego, solenoid sprzęgła sprężarki klimatyzacji, sonda lambda, środkowa (silnik benzynowy), sonda lambda, tylna (silnik wysokoprężny)	15
6	Regulatory podciśnienia; zawór; zawór impulsu mocy (silnik wysokoprężny)	7,5
7	Jednostka sterująca silnika; element nastawczy; moduł przepustnicy gazowej; zawór EGR (silnik wysokoprężny); czujnik położenia turbosprężarki (silnik wysokoprężny); zawór turbosprężarki (silnik benzynowy)	20
8	Moduł sterujący silnika (ECM)	5
9	–	–
10	Solenoidy (silnik benzynowy); zawór; termostat układu chłodzenia silnika (silnik benzynowy); pompa chłodzenia EGR (silnik wysokoprężny); moduł sterujący świec żarowych (silnik wysokoprężny)	10
11	Moduł sterujący żaluzji spojlera; moduł sterujący żaluzji chłodnicy; cewki przekaźników impulsu mocy (silnik wysokoprężny)	5
12	Podgrzewanie sondy lambda, moduł sterujący zasilania gazem samochodowym Sonda lambda, przednia; sonda lambda, tylna (silnik benzynowy)	15 15
13	Moduł sterujący silnika (ECM)	20
14	Rozrusznik	40
15	Rozrusznik	Bocznik
16	Moduł sterujący zasilania gazem samochodowym Grzałka filtra paliwa (silnik wysokoprężny)	15 30
17	–	–
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	Gniazdo elektryczne 12 V w konsoli między fotelami, przód	15
25	Gniazdo elektryczne 12 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów drugiego rzędu siedzeń	15
26	Gniazdo elektryczne 12 V w przestrzeni bagażowej	15
27	–	–
28	Lewy reflektor, niektóre wersje świateł LED	15
29	Prawy reflektor, niektóre wersje świateł LED	15
30	–	–
31	Ogrzewanie przedniej szyby lewa strona	Bocznik
32	Ogrzewanie przedniej szyby lewa strona	40
33	Spryskiwacze reflektorów	25
34	Spryskiwacze przedniej szyby	25
35	Moduł sterujący skrzyni biegów	15
36	Sygnał dźwiękowy	20
37	Syrena alarmu	5
38	Moduł sterujący układu hamulcowego (zawory, hamulec postojowy)	40
39	Wycieraczki szyby przedniej	30
40	Spryskiwacz tylnej szyby	25
41	Ogrzewanie przedniej szyby prawa strona	40
42	Nagrzewnica postojowa	20
43	Jednostka sterująca układu hamulcowego (pompa ABS)	40
44	–	–
45	Ogrzewanie przedniej szyby prawa strona	Bocznik
46	Zasilane przy włączonym zapłonie: Moduł sterujący silnika; Podzespoły skrzyni biegów; Elektryczne wspomagania układu kierowniczego; Centralny elektryczny moduł sterujący; Moduł sterujący układu hamulcowego	5
47	–	–
48	Reflektor prawy	7,5
48	Prawy reflektor, niektóre wersje świateł LED	15
49	Blokada antyalkoholowa	5
50	–	–
51	Jednostka sterująca włączeniem akumulatora	5
52	Poduszki powietrzne	5
53	Reflektor lewy	7,5
53	Lewy reflektor, niektóre wersje świateł LED	15
54	Czujnik pedału przyspieszenia	5

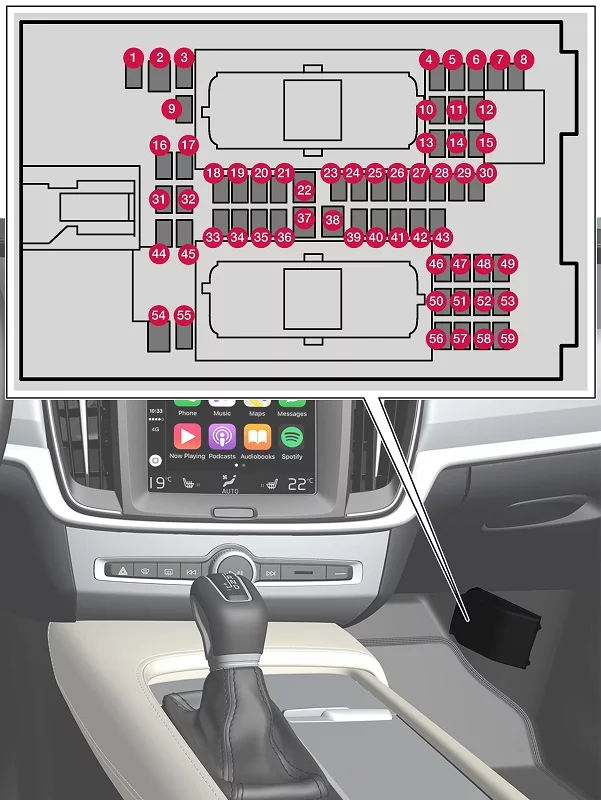

Bezpieczniki pod schowkiem podręcznym

Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi gniazda elektryczne, wyświetlacze i moduły drzwi.

Volvo V90 (2018) - schematy bezpieczników i przekaźników

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

Bezpieczniki 1, 3-21, 23-36, 39-53 i 55-59 są typu „Micro”.
Bezpieczniki 2, 22, 37-38 i 54 są typu „MCase” i powinny być wymieniane w stacji obsługi

Numer	Opis	Ampery [A]
1	–	–
2	Gniazdo elektryczne w konsoli między fotelami, obok miejsca na nogi dla pasażerów tylnych siedzeń	30
3	–	–
4	Czujnik ruchu	5
5	Odtwarzacz multimedialny	5
6	Wyświetlacz kierowcy	5
7	Klawiatura w konsoli środkowej	5
8	Czujnik nasłonecznienia	5
9	–	–
10	–	–
11	Moduł elektroniczny kierownicy	5
12	Moduł pokrętła rozruchu i włącznika hamulca postojowego	5
13	Moduł elektroniczny podgrzewanej kierownicy	15
14	–	–
15	–	–
16	–	–
17	–	–
18	Moduł sterujący układu klimatyzacji	10
19	Blokada kierownicy	7,5
20	Gniazdo diagnostyczne OBDII	10
21	Wyświetlacz centralny	5
22	Moduł wentylatora układu klimatyzacji, przedni	40
23	Koncentrator USB	5
24	Podświetlenie elementów sterowania, oświetlenie kabiny pasażerskiej, przyciemnianie wewnętrznego lusterka wstecznego, czujnik deszczu i światła, klawiatura w konsoli między fotelami obok miejsca na nogi dla pasażerów tylnych siedzeń, elektrycznie regulowane fotele przednie, panele sterowania w tylnych drzwiach, lewy/prawy moduł wentylatora układu klimatyzacji	7,5
25	Moduł sterujący funkcji wsparcia kierowcy	5
26	Panoramiczne okno dachowe z roletą przeciwsłoneczną	20
27	Wyświetlacz przezierny na szybie przedniej	5
28	Wyłącznik oświetlenia kabiny	5
29	–	–
30	Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera)	5
31	–	–
32	Czujnik wilgotności	5
33	Moduł drzwi w prawych drzwiach tylnych	20
34	Bezpieczniki w przestrzeni bagażowej	10
35	Moduł sterujący obsługujący połączenie samochodu z Internetem, moduł sterujący systemu Volvo On Call	5
36	Moduł drzwi w lewych drzwiach tylnych	20
37	Moduł sterujący systemu audio (wzmacniacz) (niektóre wersje)	40
38	–	–
39	Moduł anteny wielozakresowej	5
40	Moduły funkcji komfortowych (masażu) przednich siedzeń	5
41	Blokada antyalkoholowa	5
42	Wycieraczka tylnej szyby	15
43	Moduł sterujący pompy paliwowej	15
44	–	–
45	–	–
46	Podgrzewanie fotela kierowcy	15
47	Podgrzewanie przedniego fotela pasażera	15
48	Pompa płynu chłodzącego	10
49	–	–
50	Moduł drzwi w lewych drzwiach przednich	20
51	Moduł sterujący zawieszenia (aktywnego)	20
52	–	–
53	Moduł sterujący systemu Sensus	10
54	–	–
55	–	–
56	Moduł drzwi w prawych drzwiach przednich	20
57	–	–
58	TV (niektóre rynki)	5
59	Bezpiecznik główny dla bezpieczników 53 i 58	15

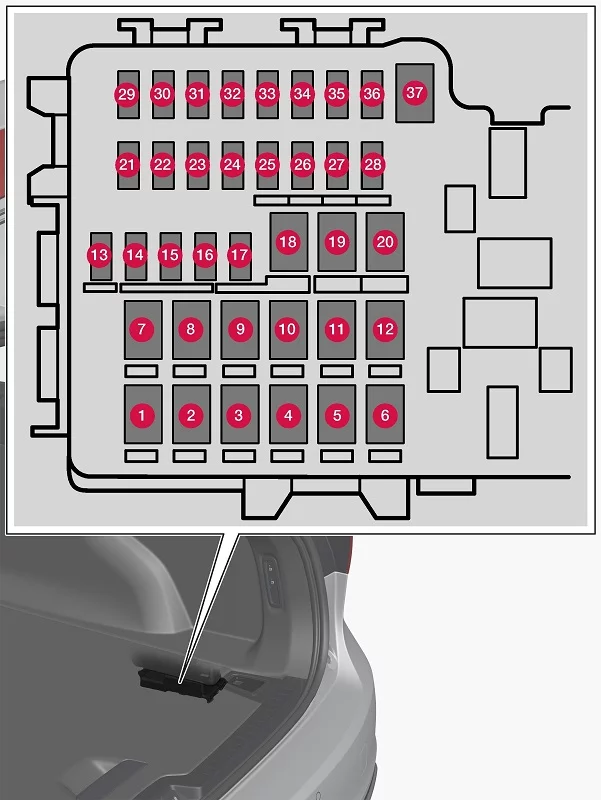

Bezpieczniki w komorze bagażnika

Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.

Volvo V90 (2018) - schematy bezpieczników i przekaźników

Centralka elektryczna znajduje się po prawej stronie.

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

Bezpieczniki 13-17 i 21-36 są typu „Micro”.
Bezpieczniki 1-12, 18-20 i 37 są typu „MCase” i powinny być wymieniane w stacji obsługi

Numer	Opis	Ampery [A]
1	Ogrzewanie szyby tylnej	30
2	–	–
3	Sprężarka zawieszenia pneumatycznego	40
4	Blokada silnika oparcia prawego tylnego siedzenia	15
5	–	–
6	Blokada silnika oparcia lewego tylnego siedzenia	15
7	–	–
8	Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym	30
9	Drzwi bagażnika sterowane elektrycznie	25
10	Przedni fotel pasażera z elektryczną regulacją	20
11	Moduł sterujący haka holowniczego	40
12	Moduł napinacza pasa bezpieczeństwa, prawa strona	40
13	Wewnętrzne cewki przekaźników	5
14	Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym	15
15	Moduł funkcji wykrywania ruchu stopy (do otwierania elektrycznie sterowanych drzwi bagażnika)	5
16	Blokada antyalkoholowa, koncentrator USB/gniazdo akcesoriów	5
17	–	–
18	Moduł sterujący haka holowniczego	25
19	Elektrycznie regulowany fotel kierowcy	20
20	Moduł napinacza pasa bezpieczeństwa, lewa strona	40
21	Kamera parkowania	5
22	–	–
23	–	–
24	–	–
25	–	–
26	Moduł sterujący poduszek powietrznych i napinaczy pasów bezpieczeństwa	5
27	–	–
28	Ogrzewanie fotela, lewego tylnego	15
29	–	–
30	Blind Spot Information (BLIS): Moduł sterujący, zewnętrzny sygnał cofania	5
31	–	–
32	Moduły napinaczy pasów bezpieczeństwa	5
33	Siłownik recyrkulacji spalin (benzyna, niektóre wersje silnikowe)	5
34	–	–
35	Moduł sterujący All Wheel Drive (AWD)	15
36	Ogrzewanie fotela, prawego tylnego	15
37	–	–
