W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C40 z lat: 2021.

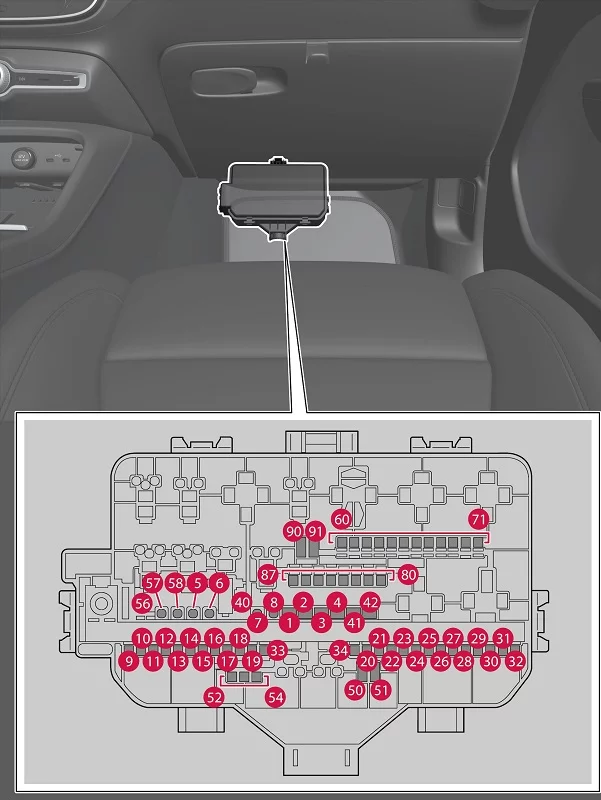

Bezpieczniki pod schowkiem podręcznym
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | Urządzenie audio (wzmacniacz) | 40 | MCase (z wycięciami) |
| 2 | Moduł elektryczny A | 40 | MCase (z wycięciami) |
| 3 | Moduł elektryczny B | 40 | MCase (z wycięciami) |
| 4 | Wentylator, klimatyzacja, przód | 40 | MCase (z wycięciami) |
| 5 | Drzwi bagażnika sterowane elektrycznie | 25 | MCase |
| 6 | Fotel regulowany elektrycznie, lewy | 20 | MCase |
| 7 | Fotel regulowany elektrycznie, prawy | 20 | MCase |
| 8 | – | – | MCase |
| 9 | Moduł drzwi, prawy tylny | 20 | Micro |
| 10 | Moduł drzwi, lewy tylny | 20 | Micro |
| 11 | Moduł drzwi, lewy przedni | 20 | Micro |
| 12 | Oświetlenie tylne | 15 | Micro |
| 13 | Moduł drzwi, prawy przedni | 20 | Micro |
| 14 | Podgrzewanie siedzeń, tył | 15 | Micro |
| 15 | Moduł bezpieczeństwa (ASDM)Przetwornica, tylne silniki elektryczne | 5 | Micro |
| 16 | Moduł obliczeniowy | 5 | Micro |
| 17 | Czujnik nasłonecznienia | 5 | Micro |
| 18 | Blokada kierownicy | 7,5 | Micro |
| 19 | Moduł sterujący, klimatyzacja | 7,5 | Micro |
| 20 | Czujniki ruchu wewnątrz pojazdu | 5 | Micro |
| 21 | Wyświetlacz kierowcy | 5 | Micro |
| 22 | Klawiatura, konsola centralna | 5 | Micro |
| 23 | Moduł elektroniczny kierownicy | 5 | Micro |
| 24 | Elektroniczny moduł zmiany biegów;
Hamulec postojowy. |
5 | Micro |
| 25 | Wyświetlacz centralny | 5 | Micro |
| 26 | Moduł sterujący łączności internetowej samochodu;
Moduł sterujący systemu Connect. |
5 | Micro |
| 27 | Moduł anteny (TCAM) | 5 | Micro |
| 28 | Cewki przekaźników | 5 | Micro |
| 29 | Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy | 5 | Micro |
| 30 | Moduł sterujący, system Infotainment | 15 | Micro |
| 31 | Gniazdo diagnostyczne | 10 | Micro |
| 32 | Blokada antyalkoholowa | 5 | Micro |
| 33 | Opuszczanie zagłówka, lewa strona z tyłu | 15 | Micro |
| 34 | Opuszczanie zagłówka, prawa strona z tyłu | 15 | Micro |
| 40 | Ogrzewanie szyby tylnej | 30 | MCase |
| 41 | Napinacz pasa bezpieczeństwa, lewa strona | 40 | MCase (z wycięciami) |
| 42 | Napinacz pasa bezpieczeństwa, prawa strona | 40 | MCase (z wycięciami) |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Pompa płynu chłodzącego | 7,5 | Micro |
| 53 | Moduł elektroniczny kierownicy;
Kierownica podgrzewana. |
15 | Micro |
| 54 | – | – | Micro |
| 55 | Spryskiwacze reflektorów | 25 | MCase |
| 56 | Spryskiwacze przedniej i tylnej szyby | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Napinacze pasów bezpieczeństwa | 5 | Micro |
| 64 | Blind Spot Information (BLIS) | 5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Moduł sterujący radaru, przedni | 5 | Micro |
| 68 | – | – | Micro |
| 69 | – | – | Micro |
| 70 | Przygotowanie do bezpiecznika, zawieszenie specjalne | 5 | Micro |
| 71 | Moduł kolizyjny (SRS) | 5 | Micro |
| 80 | Wycieraczka szyby, tylna | 15 | Micro |
| 81 | Wskaźnik w konsoli sufitowej (SRS);
Wzbudzenie modułu elektronicznej zmiany biegów; Kamera parkowania 360°. |
5 | Micro |
| 82 | Konsola sufitowa;
Panoramiczne okno dachowe. |
20 | Micro |
| 83 | Wyłącznik oświetlenia kabiny;
Przyciemnianie, wewnętrzne lusterko wsteczne; Czujniki deszczu i światła; Panele sterowania, drzwi tylne i przestrzeń bagażowa; Transponder funkcji opłat drogowych. |
7,5 | Micro |
| 84 | Płytka do ładowania bezprzewodowego | 5 | Micro |
| 85 | Kamera przednia | 5 | Micro |
| 86 | Blokada antyalkoholowa | 5 | Micro |
| 87 | Gniazdo USB | 5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |

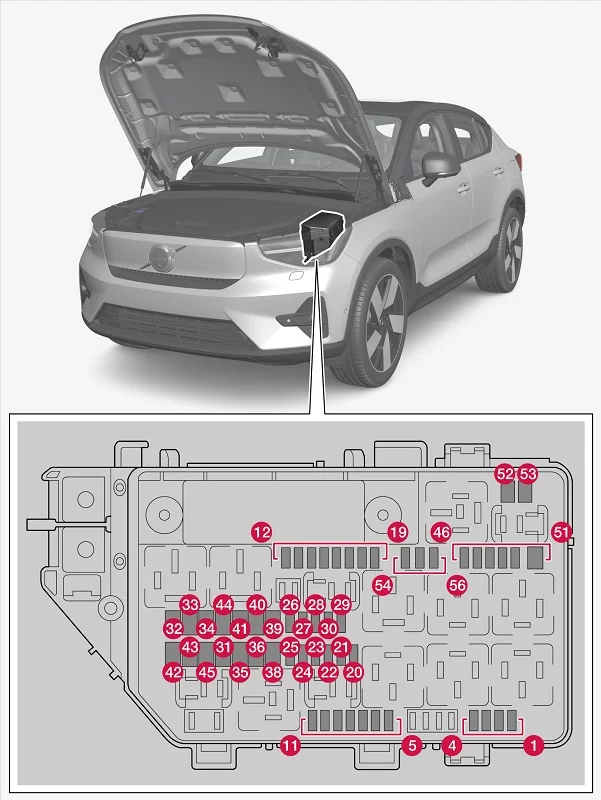

Bezpieczniki pod pokrywą silnika
| Numer | Opis | Ampery [A] | Typ |
|---|---|---|---|
| 1 | Dwa gniazda USB, konsola między fotelami, tył | 7,5 | Micro |
| 2 | Gniazdo 12 V, przód | 15 | Micro |
| 3 | – | – | Micro |
| 4 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 | Micro |
| 5 | Moduł sterujący silnika (ECM) | 10 | Micro |
| 6 | Grupa zaworów chłodzenia silnika | 15 | Micro |
| 7 | Zawór chłodzenia akumulatora | 5 | Micro |
| 8 | Moduł sterujący, żaluzja spojlera;
Moduł sterujący, żaluzja chłodnicy. |
10 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | – | – | Micro |
| 12 | Reflektor, prawy | 20 | Micro |
| 13 | Reflektor, lewy | 20 | Micro |
| 14 | Moduł kolizyjny (SRS) | 5 | Micro |
| 15 | Czujnik pedału przyspieszenia | 5 | Micro |
| 16 | Funkcje zasilane, gdy układ elektryczny samochodu jest włączony:
Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego |
5 | Micro |
| 17 | Zewnętrzny moduł dźwiękowy | 5 | Micro |
| 18 | Blokada antyalkoholowa | 5 | Micro |
| 19 | Oświetlenie tylne | 10 | Micro |
| 20 | Wewnętrzne cewki przekaźników | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Czujnik pedału hamulca | 5 | Micro |
| 23 | Moduł obliczeniowy | 5 | Micro |
| 24 | Moduł sterujący, akumulator wysokiego napięcia | 5 | Micro |
| 25 | – | – | Micro |
| 26 | Moduł sterujący silnika (ECM) | 5 | Micro |
| 27 | Moduł ładowania | 15 | Micro |
| 28 | Przetwornica przedniego silnika elektrycznego | 5 | Micro |
| 29 | Sygnał dźwiękowy (klakson) | 20 | Micro |
| 30 | Syrena alarmu | 5 | Micro |
| 31 | Wycieraczki szyby przedniej | 30 | MCase |
| 32 | – | – | MCase (z wycięciami) |
| 33 | – | – | MCase (z wycięciami) |
| 34 | – | – | MCase (z wycięciami) |
| 35 | Moduł sterujący układu hamulcowego | 30 | MCase |
| 36 | – | – | MCase |
| 38 | Reflektory | 30 | MCase |
| 39 | – | – | MCase |
| 40 | – | – | MCase |
| 41 | Moduł sterujący haka holowniczego | 25 | MCase |
| 42 | Moduł sterujący haka holowniczego | 40 | MCase (z wycięciami) |
| 43 | – | – | MCase (z wycięciami) |
| 44 | – | – | MCase |
| 45 | – | – | MCase (z wycięciami) |
| 46 | Zewnętrzny wymiennik ciepła | 5 | Micro |
| 47 | Moduł sterujący, sprężarka układu klimatyzacji;
Moduł sterujący, nagrzewnica wysokiego napięcia; Moduł sterujący, elektryczny zawór rozprężny; Moduł monitorujący. |
5 | Micro |
| 48 | Moduł sterujący, akumulator wysokiego napięcia;
Przetwornica, przedni i tylny silnik elektryczny. |
15 | Micro |
| 49 | Pompa płynu chłodzącego, akumulator wysokiego napięcia | 20 | Micro |
| 50 | Pompa płynu chłodzącego, układ napędu elektrycznego | 20 | Micro |
| 51 | – | – | MCase |
| 52 | Ogrzewanie przedniej szyby, prawa strona | 40 | MCase (z wycięciami) |
| 53 | Ogrzewanie przedniej szyby, lewa strona | 40 | MCase (z wycięciami) |
| 54 | – | – | Micro |
| 55 | Reflektor, lewy | 20 | Micro |
| 56 | Reflektor, prawy | 20 | Micro |
