Volvo C30 (2010-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C30 z lat: 2010, 2011, 2012, 2013. Volvo C30 to kompaktowy samochód osobowy produkowany przez szwedzką firmę Volvo. Model ten był produkowany w latach 2006-2013 i charakteryzował się wyjątkowym designem, komfortem oraz pewnymi cechami sportowymi. Był to odpowiedź Volva na rynek kompaktowych […]

08/29/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C30 z lat: 2010, 2011, 2012, 2013.

Volvo C30 to kompaktowy samochód osobowy produkowany przez szwedzką firmę Volvo. Model ten był produkowany w latach 2006-2013 i charakteryzował się wyjątkowym designem, komfortem oraz pewnymi cechami sportowymi. Był to odpowiedź Volva na rynek kompaktowych samochodów premium, oferując unikalny charakter i styl.

Oto niektóre cechy i charakterystyki Volvo C30:

  1. Design: Volvo C30 wyróżniał się oryginalnym, sportowym designem. Charakteryzował się krótkim przodem, strzelistymi reflektorami i charakterystycznym przetłoczeniem na bokach nadwozia. Tylna część nadwozia miała unikalne, dwie pionowe lampy, które podkreślały indywidualność modelu.
  2. Wydajność: Mimo że nie był to samochód sportowy w tradycyjnym sensie, Volvo C30 oferowało pewne cechy dynamiczne, które były zauważalne podczas jazdy. Modele T5 oraz R-Design były wyposażone w mocniejsze silniki, które oferowały pewne sportowe osiągi.
  3. Bezpieczeństwo: Charakterystyczne dla marki Volvo, bezpieczeństwo było ważnym aspektem C30. Były dostępne różne zaawansowane systemy, takie jak układ City Safety, który pomagał unikać kolizji przy niskich prędkościach.
  4. Silniki: Volvo C30 oferowało różne opcje jednostek napędowych, w tym benzynowe i dieslowskie silniki o różnych pojemnościach i mocach. Były dostępne zarówno wersje ekonomiczne, jak i bardziej dynamiczne.
  5. Wnętrze: Wnętrze C30 było ergonomiczne i nowoczesne, charakteryzujące się wysoką jakością materiałów wykończeniowych. Charakterystyczne były „wysokie” siedzenia przednie, co zapewniało dobrą widoczność na drogę.
  6. Technologia i wyposażenie: Volvo C30 oferowało pewne zaawansowane systemy, takie jak systemy multimedialne, nawigacja i opcje łączności. W zależności od wersji, można było dostosować wyposażenie pod kątem komfortu i technologii.
  7. Indywidualność: Volvo C30 był doceniany za swoją indywidualność i odmienną estetykę w porównaniu do innych kompaktowych samochodów premium na rynku. Był to samochód dla osób ceniących oryginalność i wyrazistość.
Zobacz także:  Volvo V70 i XC70 (2012) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

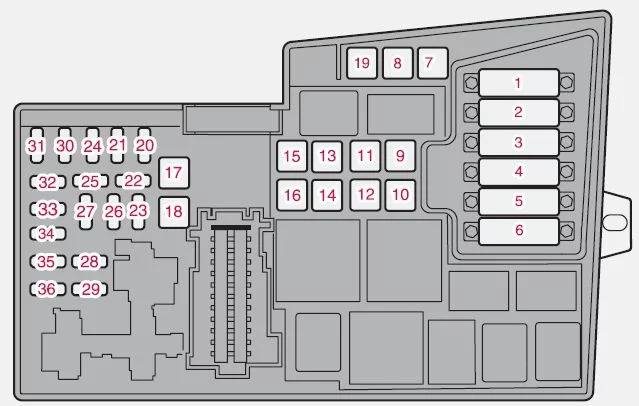

Skrzynka bezpieczników w komorze silnika

Volvo C30 (2010-2013) - schematy bezpieczników i przekaźników

Bezpieczniki 1–18 to przekaźniki/wyłączniki automatyczne.

Numer Ampery [A] Opis
1 50 Wentylator chłodziwa (chłodnica)
2 80 Wspomaganie kierownicy
3 60 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim
4 60 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim
5 80 Element, jednostka klimatyzacji
6 Nieużywany
7 30 Pompa ABS
8 20 Zawory ABS
9 30 Funkcje silnika
10 40 Dmuchawa systemu klimatyzacji
11 20 Spryskiwacz reflektorów
12 30 Podawać do ogrzewanej szyby tylnej
13 30 Przekaźnik rozrusznika
14 40 Złącze przyczepy

(akcesoria)

15 Nie w użyciu
16 30 Podaj do systemu audio
17 30 Wycieraczki
18 40 Zasilanie do skrzynki bezpieczników

w przedziale pasażerskim

19 Nieużywany
20 15 Klakson
21 Nie w użyciu
22 Nie w użyciu
23 10 Moduł sterujący silnika (ECM);

Moduł sterujący skrzyni biegów (TCM).

24 Nie w użyciu
25 Nie w użyciu
26 15 Stacyjka
27 10 Sprężarka klimatyzacji
28 Nie w użyciu
29 15 Przednie światła przeciwmgielne*
30 Nie w użyciu
31 Nie w użyciu
32 10 Wtryskiwacze paliwa
33 20 Podgrzewana sonda lambda;

Pompa próżniowa.

34 10 Cewki zapłonowe;

Czujnik ciśnienia jednostki klimatyzacji

35 15 Zawory czujnika silnika;

Przekaźnik klimatyzacji;

Cewka przekaźnika;

Pułapka olejowa elementu PTC;

Kanister;

Miernik masy powietrza.

36 10 Moduł sterujący silnika (ECM);

Czujnik przepustnicy.

Skrzynka bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się pod schowkiem podręcznym.

Volvo C30 (2010-2013) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
37 Nie w użyciu
38 Nie w użyciu
39 Nie w użyciu
40 Nie w użyciu
41 Nie w użyciu
42 Nie w użyciu
43 15 System audio;

System nawigacyjny Volvo*.

44 10 Dodatkowy układ ograniczający (SRS);

Moduł sterujący silnika.

45 15 Gniazdo 12 V na tylnym siedzeniu
46 5 Oświetlenie:

schowek na rękawiczki,

tablica przyrządów,

miejsca na nogi

47 5 Oświetlenie wewnętrzne
48 15 Wycieraczka i spryskiwacz tylnej klapy bagażnika
49 10 Dodatkowy system ograniczający (SRS);

Czujnik masy pasażera (OWS).

50 Nie w użyciu
51 10 Przekaźnik filtra paliwa
52 5 Moduł sterujący skrzyni biegów (TCM);

ABS.

53 10 Wspomaganie kierownicy
54 10 Asystent parkowania*;

Podwójne reflektory ksenonowe*.

55 20 Nie w użyciu
56 10 Moduł zdalnego sterowania

Volvo Navigation System (opcja);

Moduł sterowania syreną alarmową.

57 15 Wbudowane gniazdo diagnostyczne;

Włącznik świateł hamowania.

58 7,5 Prawe światło drogowe;

Przekaźnik świateł pomocniczych.

59 7,5 Lewe światło drogowe
60 15 Podgrzewany fotel kierowcy*
61 15 Podgrzewane siedzenie pasażera*
62 20 Szyberdach*
63 Nie w użyciu
64 5 System audio;

System nawigacyjny Volvo*.

65 5 System nagłośnieniowy
66 10 Moduł sterujący systemem audio (ICM);

System klimatyzacji.

67 Nie w użyciu
68 5 Tempomat
69 5 System klimatyzacji, czujnik deszczu (opcja);

Przycisk BLIS *

70 Nie w użyciu
71 Nie w użyciu
72 Nie w użyciu
73 5 Szyberdach;

Przednie oświetlenie sufitowe;

Automatycznie przyciemniane lusterko*;

Przypomnienie o zapięciu pasów.

74 15 Przekaźnik pompy paliwa
75 Nie w użyciu
76 Nie w użyciu
77 Nie w użyciu
78 Nie w użyciu
79 5 Światła zapasowe
80 Nie w użyciu
81 Nie w użyciu
82 25 Szyba elektryczna – boczne drzwi pasażera
83 25 Elektrycznie sterowana szyba i zamek drzwi –

drzwi przednie po stronie kierowcy

84 25 Fotel pasażera z napędem elektrycznym
85 25 Fotel kierowcy z napędem elektrycznym
86 5 Przekaźnik oświetlenia wewnętrznego;

Oświetlenie przestrzeni ładunkowej;

Fotele elektryczne.
