W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Tiguan II z lat: 2020, 2021, 2022, 2023.
Volkswagen Tiguan II to druga generacja popularnego kompaktowego SUV-a, która została wprowadzona na rynek w 2016 roku. Jest to jeden z flagowych modeli marki Volkswagen, który zdobył uznanie za swoją wszechstronność, komfort oraz zaawansowane technologie. Oto kilka kluczowych cech i informacji dotyczących Volkswagen Tiguan II:
- Design: Volkswagen Tiguan II przyjął bardziej nowoczesny i dynamiczny wygląd w porównaniu do poprzedniej generacji. Charakteryzuje się ostro zarysowanymi liniami, charakterystyczną sylwetką SUV-a oraz typowym dla marki Volkswagen przyciemnianym grillem z logo.
- Wszechstronność: Ten kompaktowy SUV oferuje przestronne wnętrze, które pomieści zarówno pasażerów, jak i ich bagaż. W zależności od wersji, tylne siedzenia mogą być składane, co zwiększa przestrzeń ładunkową.
- Silniki: Volkswagen Tiguan II jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi (dieselowymi). Wersje z silnikami TSI i TDI oferują dobrą równowagę między osiągami a ekonomią paliwa.
- Technologie: Tiguan II jest wyposażony w zaawansowane technologie, w tym systemy asystujące kierowcy, takie jak systemy wspomagające parkowanie, kontrola tempomatu adaptacyjna, system monitorowania martwego pola i wiele innych.
- Bezpieczeństwo: Marka Volkswagen zawsze przywiązywała dużą wagę do bezpieczeństwa. Tiguan II jest wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy hamowania awaryjnego, rozpoznawanie pieszych, asystent utrzymywania pasa ruchu i wiele innych.
- Wersje Napędu: Volkswagen Tiguan II jest dostępny zarówno z napędem na przednią oś, jak i na cztery koła (4MOTION). To czyni go bardziej elastycznym i zdolnym do radzenia sobie z różnymi warunkami drogowymi.
- Wersje Hybrydowe: W późniejszym okresie produkcji wprowadzono również wersje hybrydowe plug-in (Tiguan GTE), które łączą silnik spalinowy z jednostką elektryczną, oferując większą efektywność paliwową i mniejszą emisję.
- Zróżnicowane Wersje Wyposażenia: Tiguan II oferuje różne wersje wyposażenia, co pozwala klientom dostosować samochód do swoich potrzeb. Opcje obejmują luksusowe elementy wyposażenia, zaawansowane systemy multimedialne i wiele innych.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Pojazd z kierownicą po lewej stronie:
- Wyłącz zapłon, światła i wszystkie inne urządzenia elektryczne.
- Otworzyć schowek po stronie kierowcy i w razie potrzeby go opróżnić.

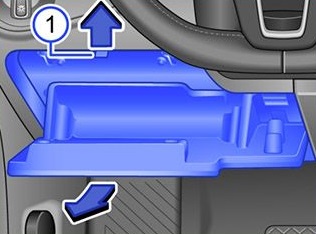

- Przesuń ogranicznik do góry, otwórz schowek po stronie kierowcy szerzej w kierunku strzałki i wyciągnij go (1).
Pojazd z kierownicą po prawej stronie:
- Wyłącz zapłon, światła i wszystkie inne urządzenia elektryczne.
- Otworzyć schowek i w razie potrzeby opróżnić go.
- Wciśnij element amortyzatora w kierunku strzałki i w otwór we wsporniku, a następnie wyciągnij go na boki (1).

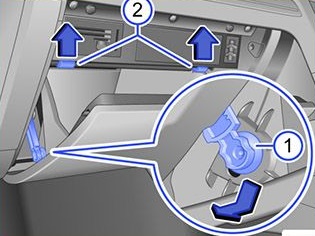

- Przesuń zatrzaski w kierunku strzałki, jednocześnie otwierając szerzej schowek (2).

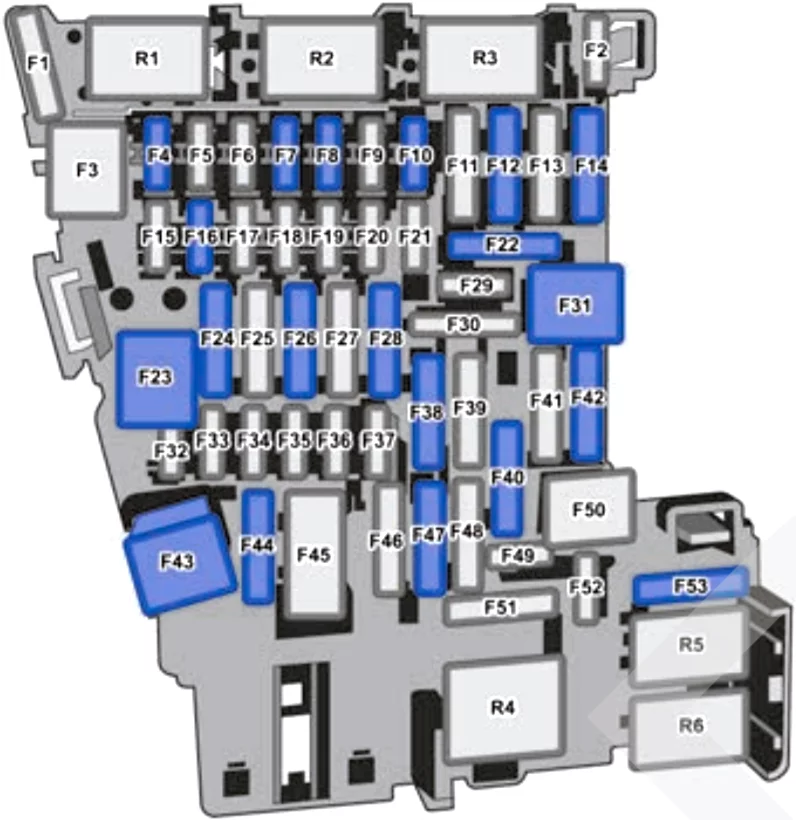

Schemat skrzynki bezpieczników (-SC-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SC1 | 20A | Moduł sterujący podgrzewaczem środka redukującego |
| SC2 | 10 A | Moduł sterujący elektroniki kolumny kierownicy |
| SC3 | – | – |
| SC4 | 7,5A | Klakson alarmowy |
| SC5 | 7,5A | Magistrala danych przekaźnika systemu zdalnego uruchamiania na pokładzie interfejsu diagnostycznego |
| SC6 | 7,5A | Mechanizm wybieraka AT
Elektromagnes blokady kluczyka w stacyjce |
| SC7 | 10 A | Wyświetlacz tylnej klimatyzacji Moduł sterujący monitorowania ciśnienia w oponach Pomocniczy podgrzewacz płynu chłodzącego Odbiornik częstotliwości radiowej Przekaźnik sprzęgła klimatyzacji |
| SC8 | 7,5A | Głowica sterująca wyborem profilu jazdy Przycisk hamulca postojowego Czujnik rozpoznawania deszczu/światła Czujnik systemu alarmowego przed kradzieżą Moduł sterujący Lewe tylne drzwi Żarówka oświetlenia otoczenia 1 prawe tylne drzwi Żarówka oświetlenia otoczenia 1 lewe przednie drzwi Żarówka oświetlenia otoczenia 1 prawe przednie drzwi Oświetlenie otoczenia Żarówka 1 |
| SC9 | 7,5A | Moduł sterujący elektroniki kolumny kierownicy, wyłącznik zapłonu/rozrusznika |
| SC10 | 7,5A | Głowica sterująca przedniego wyświetlacza informacyjnego Moduł sterujący wyświetlacza projekcyjnego na przedniej szybie |
| SC11 | 40A | Moduł sterujący instalacją elektryczną pojazdu (oświetlenie zewnętrzne po lewej stronie) |
| SC12 | 20A | Informacje Moduł sterujący elektroniką 1 |
| SC13 | 25A | Moduł sterujący napinacza lewego przedniego pasa bezpieczeństwa |
| SC14 | 40A | Moduł sterujący dmuchawy świeżego powietrza |
| SC15 | 10 A | Elektroniczny moduł sterujący blokady kolumny kierownicy |
| SC16 | 7,5A/10A | Komunikacja mobilna Dwukierunkowy wzmacniacz sygnału
Złącze USB 1 |
| SC17 | 7,5A | Moduł sterujący modułu połączeń alarmowych i zestawu wskaźników jednostki komunikacyjnej |
| SC18 | 7,5A | Moduł sterowania kamerą peryferyjną z uchwytem tylnej pokrywy |
| SC19 | 7,5A | Dostęp/Uruchom interfejs systemu |
| SC20 | 15A/10A | Przekaźnik pompy próżniowej Przekaźnik układu dozowania środka redukującego |
| SC21 | 15A | Moduł sterujący napędem na wszystkie koła |
| SC22 | 15A | Moduł sterujący rozpoznawania holowania |
| SC23 | 20A | Moduł sterujący szyberdachem |
| SC24 | 40A | Moduł sterujący instalacją elektryczną pojazdu (oświetlenie zewnętrzne po prawej stronie) |
| SC25 | 30A | Moduł sterujący drzwi kierowcy |
| SC26 | 30A | Moduł sterujący układu elektrycznego pojazdu (ogrzewanie siedzenia) |
| SC27 | 30A | Moduł sterujący układem elektrycznym pojazdu (oświetlenie wewnętrzne) |
| SC28 | 25A | Moduł sterujący rozpoznawania holowania (po lewej) |
| SC29 | 7,5A | Przekaźnik układu zdalnego uruchamiania Czujnik ciśnienia w obwodzie czynnika chłodniczego |
| SC30 | 10 A | Przekaźnik systemu zdalnego uruchamiania |
| SC31 | 30A | Moduł sterujący pokrywą tylną |
| SC32 | 7,5A | Moduł sterujący wspomagania parkowania Moduł sterujący wspomagania zmiany pasa ruchu 2 Systemy wspomagania kierowcy Kamera przednia Moduł sterujący wspomaganiem zmiany pasa ruchu Moduł sterujący adaptacyjnego tempomatu |
| SC33 | 7,5A | Lampka kontrolna modułu sterującego poduszki powietrznej przedniego pasażera -wyłączona- |
| SC34 | 7,5A | Obrotowy włącznik świateł Wewnętrzne lusterko wsteczne Czujnik jakości powietrza Włącznik lampy cofania Gniazda czujnika ciśnienia w obwodzie chłodniczym Przekaźnik |
| SC35 | 7,5A | Połączenie diagnostyczne |
| SC36 | – | – |
| SC37 | – | – |
| SC38 | 25A | Moduł sterujący rozpoznawania holowania (po prawej) |
| SC39 | 30A | Moduł sterujący przednimi drzwiami pasażera |
| SC40 | 20A | Gniazda zapalniczki Przekaźnik Gniazdo 12 V 3 Gniazdo 12 V |
| SC41 | 25A | Moduł sterujący napinacza prawego przedniego pasa bezpieczeństwa |
| SC42 | 40A | Moduł sterujący układem elektrycznym pojazdu (system centralnego zamka) |
| SC43 | 40A | Moduł sterujący cyfrowym systemem dźwiękowym |
| SC44 | 15A | Moduł sterujący rozpoznawania holowania |
| SC45 | 15A | Moduł sterujący regulacją siedzenia kierowcy Moduł sterujący regulacją przedniego siedzenia pasażera |
| SC46 | 7,5A | Gniazda przekaźnikowe (2021-2022) Gniazdo ładowania USB 1 (2021-2022) |
| SC47 | 15A | Silnik wycieraczki TYLNEJ szyby |
| SC49 | 7,5A | Przekaźnik układu zdalnego uruchamiania
Przekaźnik rozrusznika 1 |
| SC50 | – | – |
| SC51 | 25A | Wyłącznik obwodu elektrycznego regulacji fotela pasażera z przodu 1 Tylna głowica sterująca wyświetlaczem klimatyzacji Ogrzewanie tylnych siedzeń |
| SC52 | 15A | Bezpiecznik gniazda elektronicznego modułu sterującego tłumieniem 1 |
| SC53 | 30A | Przekaźnik odmgławiacza tylnej szyby |
| R1 | Przekaźnik pompy próżniowej (benzyna 1,5 l) | |
| R2 | Przekaźnik sprzęgła klimatyzacji | |
| R3 | – | |
| R4 | Zacisk 15 Przekaźnik zasilania | |
| R5 | Przekaźnik odmgławiacza tylnej szyby | |
| R6 | Przekaźnik gniazd |
Indywidualne bezpieczniki
Ruch lewostronny
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 15A | Wyłącznik obwodu elektrycznego regulacji fotela pasażera z przodu 1 |
| B | 15A | Wyłącznik obwodu elektrycznego regulacji fotela pasażera z przodu 1 |
| C | 30A | Bezpiecznik gniazda 1 |
| D | 7,5A | Bezpiecznik 1 (zacisk 15) |

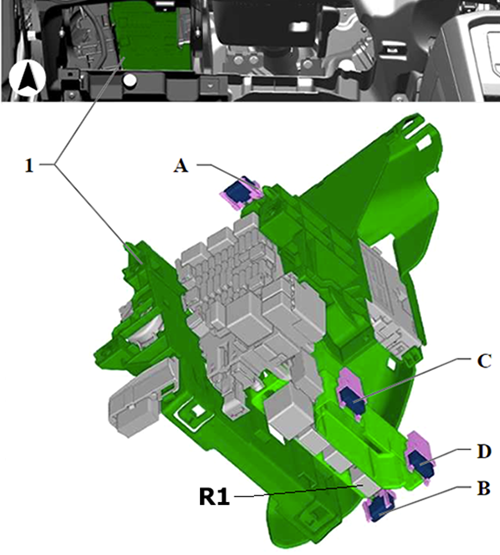

| R1 | Przekaźnik systemu zdalnego uruchamiania |

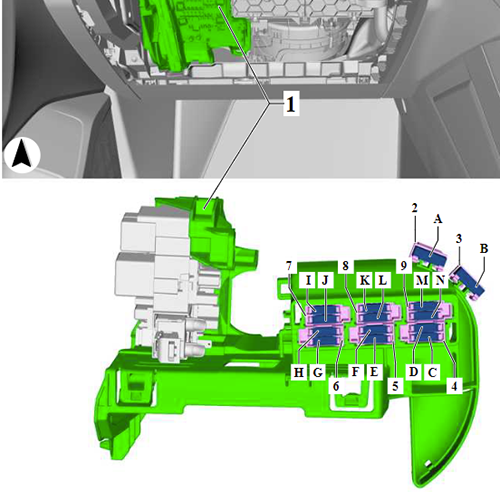

Ruch prawostronny
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 15A | Wyłącznik obwodu elektrycznego regulacji fotela pasażera z przodu 1 |
| B | ||
| C | ||
| D | ||
| E | ||
| F | ||
| G | ||
| H | 30A | Bezpiecznik gniazda 1 |
| I | ||
| J | ||
| K | ||
| L | ||
| M | ||
| N |
Wyłącz zapłon, światła i wszystkie inne urządzenia elektryczne. Naciśnij zatrzaski w kierunku strzałki, aby zwolnić pokrywę skrzynki bezpieczników (1). Zdejmij pokrywę do góry.

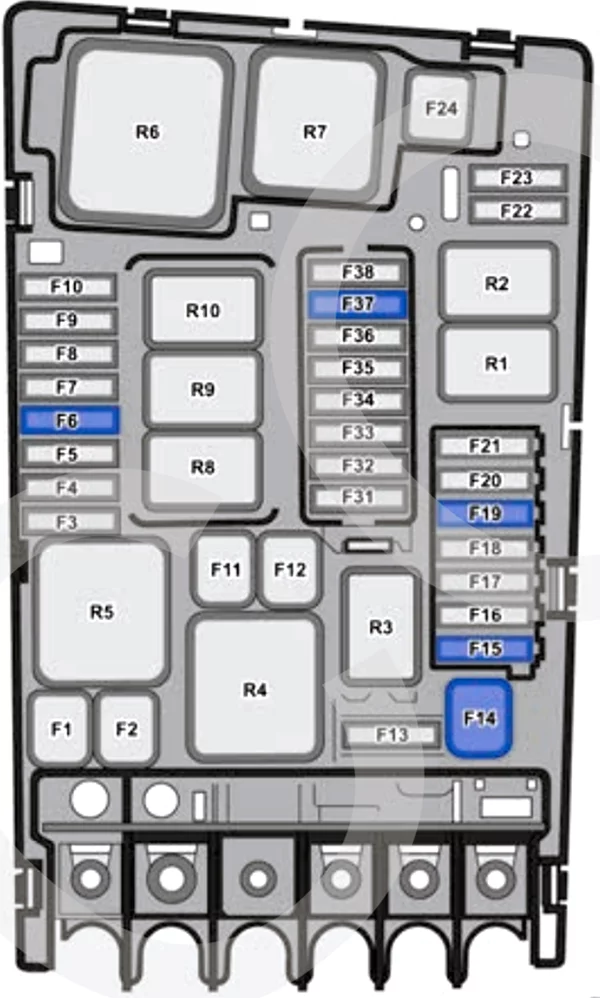

Schemat skrzynki bezpieczników (-SA-, -SB-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SB1 | 25A | Moduł sterujący ABS |
| SB2 | 40A | Moduł sterujący ABS |
| SB3 | 15A/30A | Moduł sterowania silnikiem/silnikiem |
| SB4 | 7,5A/10A | Element silnika Przekaźnik zasilania (benzyna 2,0 l) Przekaźnik niskiej mocy cieplnej (diesel) Zawór regulacyjny obejściowy przepustnicy spalin (diesel) Moduł automatycznej kontroli czasu świecenia (diesel) Siłownik krzywki wlotowej cylindra 2 Siłownik krzywki wydechowej cylindra 3 Zawór regulacyjny wałka rozrządu 1 Zawór recyrkulacji turbosprężarki Zawór sterujący dyszy chłodzącej tłok Czujnik termiczny poziomu oleju |
| SB5 | 10 A | Zawór regulacji ciśnienia paliwa (diesel) Zawór dozowania paliwa (diesel) Cylinder 1~4 Wtryskiwacz paliwa 2 (benzyna 2,0 l) Cylinder 1~4 Siłownik krzywki dolotowej A (benzyna 2,0 l) Cylinder 1~4 Siłownik krzywki dolotowej B (benzyna 2,0 l) ) |
| SB6 | 7,5A | Przełącznik świateł hamowania |
| SB7 | 7,5A/10A | Pompa chłodzenia powietrza doładowującego (1,4 l) Dodatnia wentylacja skrzyni korbowej Element grzejny (diesel) Pompa płynu chłodzącego po biegu Zawór odcinający chłodziwo Siłownik kontroli temperatury silnika Zawór płynu chłodzącego głowicę cylindrów Zawór sterujący dyszy chłodzącej tłok Moduł sterujący wykrywaniem nieszczelności zbiornika paliwa Jednostka sterująca drzwiami wydechowymi (benzyna 1,5L) Pompa wspomagająca nagrzewnicę |
| SB8 | 10A/15A | Czujnik tlenu 1 przed katalizatorem (1,4 l) Czujnik tlenu 1 za katalizatorem Moduł sterujący czujnika cząstek stałych 1 (diesel) |
| SB9 | 10A/20A | Cewka zapłonowa 1~4 ze stopniem mocy wyjściowej (benzyna)
Zawór regulacji wałka rozrządu zaworów wydechowych 1 (benzyna Zawór regulacyjny oczyszczania pochłaniacza układu EVAP 1 (benzyna 2,0 l) Zawór regulacji wałka rozrządu 1 (benzyna 2,0 l) |
| SB10 | 15A/20A | Moduł sterujący pompy paliwa |
| SB11 | 40A | Element grzejny nagrzewnicy pomocniczej (diesel) |
| SB11 | 50A | Silnik pompy wtrysku powietrza wtórnego |
| SB12 | 40A | Element grzejny nagrzewnicy dodatkowej (diesel) |
| SB13 | 30A | Pomocnicza pompa hydrauliczna płynu przekładniowego 1 |
| SB14 | 40A | Przekaźnik odmgławiacza szyby przedniej (4GW) |
| SB15 | 15A | Przekaźnik klaksonu |
| SB16 | 20A | Przekaźnik zasilania podzespołów silnika (benzyna 2,0 l) |
| SB17 | 7,5A | Moduł sterujący ABS Przekaźnik odmgławiacza szyby przedniej Moduł sterujący silnika/silnika Motronic Moduł sterujący silnika Przekaźnik zasilania Zacisk 30 Przekaźnik zasilania |
| SB18 | 7,5A | Interfejs diagnostyczny magistrali danych (pojazdy bez ogrzewania postojowego) Moduł sterujący monitorowania akumulatora (pojazdy z ogrzewaniem postojowym) |
| SB19 | 30A | Silnik wycieraczek |
| SB20 | – | – |
| SB21 | 15A | Moduł sterujący skrzynią biegów Dwusprzęgłowa skrzynia biegów Mechatronic |
| SB22 | 7,5A | Moduł sterowania silnikiem/silnikiem |
| SB23 | 30A | Rozrusznik |
| SB24 | 40A | Element grzejny dodatkowej nagrzewnicy |
| SB25 | – | – |
| SB26 | – | – |
| SB27 | – | – |
| SB28 | – | – |
| SB29 | – | – |
| SB30 | – | – |
| SB31 | – | – |
| SB32 | – | – |
| SB33 | – | – |
| SB34 | 10 A | Przekaźnik odmgławiacza szyby przedniej (4GT) |
| SB35 | – | – |
| SB36 | 15A | Lewy przedni reflektor |
| SB37 | 20A | Moduł sterujący nagrzewnicy dodatkowej (pojazdy z ogrzewaniem postojowym) |
| SB38 | 15A | Prawy przedni reflektor |
| SA1 | 125A | Zasilanie bezpieczników (przedział pasażerski): Bezpiecznik 1 (na panelu bezpieczników C) Bezpiecznik 2 (na panelu bezpieczników C) Bezpiecznik 5 (na panelu bezpieczników C) Bezpiecznik 14 (na panelu bezpieczników C) Bezpiecznik 22 (na panelu bezpieczników C) Bezpiecznik 32 (Na panelu bezpieczników C) Bezpiecznik 42 (na panelu bezpieczników C) Bezpiecznik 46 (na panelu bezpieczników C) Bezpiecznik 47 (na panelu bezpieczników C) Bezpiecznik 49 (na panelu bezpieczników C) Bezpiecznik 51 (na panelu bezpieczników C) Bezpiecznik 53 (wł. Panel bezpieczników C) |
| SA2 | 400A | Generator z regulatorem napięcia |
| 508 | Bateria | |
| SA3 | 80A | Moduł sterujący wspomagania kierownicy |
| SA4 | 80A | Zasilanie bezpieczników (przedział pasażerski): Bezpiecznik 3 (na panelu bezpieczników C) Bezpiecznik 15 (na panelu bezpieczników C) Bezpiecznik 20 (na panelu bezpieczników C) Bezpiecznik 23 (na panelu bezpieczników C) Bezpiecznik 28 (na panelu bezpieczników C) Bezpiecznik 43 (na panelu bezpieczników C) Bezpiecznik 45 (na panelu bezpieczników C) Bezpiecznik 50 (na panelu bezpieczników C) |
| SA5 | 50A | Wentylator chłodnicy |
| R1 | Przekaźnik rozrusznika 1 | |
| R2 | Przekaźnik rozrusznika 2 | |
| R3 | Przekaźnik klaksonu | |
| R4 | Przekaźnik pompy wtrysku powietrza wtórnego (benzyna 2,0 l) | |
| R5 | Przekaźnik zasilania modułu sterującego silnika Motronic (benzyna) | |
| R6 | – | |
| R7 | – | |
| R8 | Przekaźnik zasilania podzespołów silnika | |
| R9 | Przekaźnik odmgławiacza szyby przedniej | |
| R10 | Przekaźnik odmgławiacza szyby przedniej |
