Volkswagen Sharan (1996-2009) – schematy bezpieczników i przekaźników

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Sharan z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

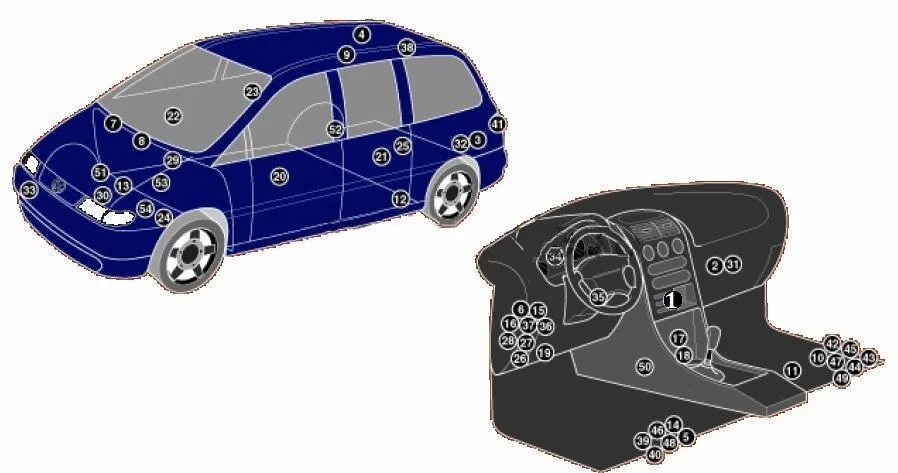

Lokalizacje

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca klimatyzatora
2 Jednostka sterująca silnikiem wentylatora nagrzewnicy, przód (z automatyczną regulacją temperatury)
3 Tylna jednostka sterująca silnikiem wentylatora nagrzewnicy (z automatyczną regulacją temperatury)
4 Wzmacniacz sygnału antenowego – za panelem dachowym
5 Centralka antykradzieżowa Centralka centralnego zamka – pod siedzeniem kierowcy (^ 08/97)
6 Centralka antykradzieżowa – w centralce wielofunkcyjnej (09/97 ^)
7 Sygnalizator antywłamaniowy – rezonator układu dolotowego (^ 04/00)
8 Sygnalizator antywłamaniowy – rezonator układu dolotowego (05/00 ^)
9 Antena audio – tylne prawe okno boczne
10 Akumulator dodatkowy – pod siedzeniem pasażera, jeśli jest na wyposażeniu
11 Dodatkowy przekaźnik akumulatora (11/98 ^) – pod przednim prawym fotelem
12 Dodatkowa jednostka sterująca nagrzewnicą
13 Bateria akumulatora
14 Centralka centralnego zamka – w centralce systemu antykradzieżowego – pod fotelem kierowcy (^ 08/97)
15 Centralka zamka centralnego – w centralce wielofunkcyjnej (09/97 ^)
16 Jednostka sterująca (alarm) — bezpiecznik/skrzynka przekaźników 2 na tablicy rozdzielczej
17 Jednostka tempomatu (tempomat)
18 Złącze diagnostyczne (DLC) – ^ 04/00 – pod przednią popielniczką
19 Złącze diagnostyczne (DLC) – 05/00 ^
20 Jednostka sterująca lewego przedniego okna elektrycznego – drzwi
21 Jednostka sterująca tylnego lewego okna elektrycznego – drzwi
22 Sterownik podnośnika szyby prawej przedniej – drzwi
23 Sterownik szyby tylnej prawej – drzwi
24 Jednostka sterująca silnika wentylatora chłodzącego
25 Elektroniczna jednostka sterująca 4WD – na sprzęgle
26 Skrzynka bezpieczników / przekaźników, zestaw wskaźników 1 – w wielofunkcyjnej jednostce sterującej (09/97 ^)
27 Deska rozdzielcza skrzynki bezpieczników / przekaźników 2
28 Deska rozdzielcza skrzynki bezpieczników / przekaźników 3
29 Skrzynka bezpieczników / przekaźników, komora silnika 1
30 Skrzynka bezpieczników / przekaźników, komora silnika 2
31 Rezystor silnika dmuchawy nagrzewnicy, przód (ręczna regulacja temperatury)
32 Rezystor silnika wentylatora nagrzewnicy, tył (ręczna regulacja temperatury)
33 Sygnały dźwiękowe – za zderzakiem
34 Jednostka sterująca immobilizera – za zestawem wskaźników
35 Antena pierścieniowa immobilizera – przy stacyjce
36 Przekaźnik kierunkowskazów – w wielofunkcyjnej jednostce sterującej
37 Wielofunkcyjna jednostka sterująca – w skrzynce bezpieczników / przekaźników 1 w desce rozdzielczej – funkcje: odmrażacz szyby przedniej/odmrażacz tylnej szyby, wycieraczki szyby przedniej/wycieraczka tylnej szyby, kierunkowskazy, światła awaryjne, oświetlenie wnętrza, elektryczne szyby, centralny zamek, centralny zamek na pilota, anty- System kradzieży
38 Antena do systemu nawigacyjnego, telefon
39 Sterownik wspomagania parkowania – pod siedzeniem kierowcy
40 Brzęczyk systemu parkowania, przedni – pod siedzeniem kierowcy
41 Brzęczyk systemu parkowania, tył – pod osłoną lampy tylnej
42 Dodatkowy bezpiecznik (30A / 40A), dodatkowy akumulator – pod przednim prawym fotelem
43 Dodatkowy bezpiecznik (30A), dodatkowa grzałka (09.01 ^) – pod przednim prawym fotelem
44 Dodatkowy bezpiecznik (15A), złącze zasilania akcesoriów 1 ^ 1/98 – 05/00) – pod przednim prawym siedzeniem
45 Dodatkowy bezpiecznik (15A), dodatkowe gniazdo zasilania 2 ^ 1/98 – 05/00) – pod przednim prawym fotelem
46 Sterownik ogrzewania fotela, strona kierowcy – pod siedzeniem kierowcy
47 Sterownik ogrzewania fotela, strona pasażera – pod siedzeniem pasażera
48 Czujnik zderzenia bocznego, po stronie kierowcy – pod siedzeniem kierowcy
49 Czujnik zderzenia bocznego, strona pasażera – pod siedzeniem pasażera
50 Elektroniczna jednostka sterująca SRS
51 Czujnik wysokości nadwozia, przód – sterowanie zasięgiem reflektorów na drążku stabilizatora
52 Czujnik wysokości nadwozia, tył – regulacja zasięgu reflektorów – półoś tylna prawa
53 Elektroniczna jednostka sterująca skrzynią biegów – komora silnika, lewa
54 Czujnik prędkości pojazdu – w punkcie kontrolnym
Zobacz także:  Volkswagen Passat B8 (2015-2022) - schematy bezpieczników i przekaźników

Komora silnika

Skrzynka bezpieczników głównego zasilania znajduje się obok akumulatora i jest zakryta pokrywą.



Skrzynka główna

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

Opis

  1. 60A – Świece żarowe
  2. 40A – Wentylator chłodnicy
  3. 40/60A – Rotator chłodnicy
  4. 110A – Wnętrze salonu
  5. 150A – prądnica
  6. 3A – Wielofunkcyjna jednostka sterująca
  7. 30A – ABS
  8. 30A – ABS (pompa)

W niektórych modelach zainstalowano kolejną dodatkową jednostkę

Dodatkowa skrzynka

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

Opis

  • 50 – Przekaźnik odsprzęgający klimatyzację (114)
  • 51 – Przekaźnik wyłączania klimatyzacji (147)
  • 52 – Rezerwa
  • 53 – Rezerwa
  • 54 – Przekaźnik ogrzewania dużej mocy (103)
  • 55 – Przekaźnik świateł rozrusznika i świateł cofania (158)
  • 56 – Przekaźnik pompy powietrza (53)
  • 57 – Przekaźnik pompy powietrza wtórnego
  • 58 – Bezpiecznik wentylatora chłodnicy, świece żarowe dodatkowych elementów grzejnych do płynu chłodzącego
  • 59 – Przekaźnik niskiej mocy grzewczej (103)



Przedział pasażerski

Skrzynki głównych bezpieczników i przekaźników znajdują się po lewej stronie deski rozdzielczej, za osłoną ochronną.

Za nim będzie dodatkowa skrzynka przekaźnikowa.

Skrzynka bezpiecznikowa

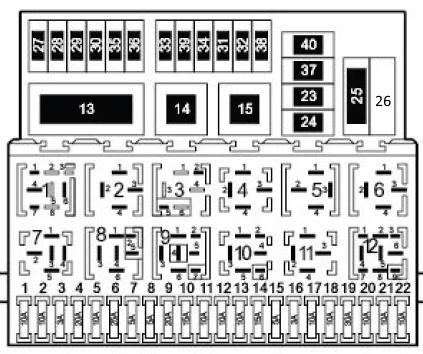

Typ 1

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

Opis

1
2 (72) Przekaźnik wycieraczki tylnej szyby
3 (30/109) Przekaźnik sterowania silnikiem – ADY / AKT / 1Z / AHU / AFN
4 (18) Przekaźnik obwodów pomocniczych zapłonu
5
6 (21/22) Przekaźnik alarmowy
7 (95) Przekaźnik pompy spryskiwacza reflektorów
8 (19/99) Przekaźnik przerywanego działania wycieraczek szyby przedniej
9 (36) Brzęczyk ostrzegawczy reflektorów
10 (53) Przekaźnik świateł przeciwmgielnych
11 (53) Przekaźnik klaksonowy
12 (167) Przekaźnik pompy paliwa – AAA / ADY / AKT
13 (128) Przekaźnik przełączania świateł drogowych
14 (169) Ogrzewany przekaźnik tylnej szyby
15 (53/204) Przekaźnik silnika wycieraczek szyby przedniej
F1 (10A) Reflektor lewy – światło mijania, zasięg reflektora lewy
F2 (10A) Reflektor prawy – światła mijania, regulacja reflektorów – prawy
F3 (3A) Lampy tablicy rejestracyjnej
F4 (20A) Wycieraczka, spryskiwacz tylnej szyby, system światła dziennego, silnik dmuchawy klimatyzacji/nagrzewnicy – ​​tył
F5 (10A) Wycieraczka spryskiwacza przedniej szyby, podgrzewacze dysz spryskiwaczy przedniej szyby
F6 (25A) Układ klimatyzacji, silnik dmuchawy klimatyzacji/nagrzewnicy
F7 (5A) Prawa strona/tylna lampa, lampa komory silnika
F8 (5A) lampy lewe
F9 (20A) Podgrzewana tylna szyba, przekaźnik odszraniania
F10 (15A) Tylne światła przeciwmgielne
F11 (10A) Reflektor lewy
F12 (10A) Reflektor prawy
F13 (10A) Klakson
F14 (15A) Światło (s) cofania, tempomat, podgrzewany przekaźnik szyby przedniej, centralny zamek, elektryczne szyby, elektryczne lusterka boczne, podgrzewanie siedzeń, klimatyzacja, ogrzewanie postojowe, system 4WD, automatyczna skrzynia biegów (automatyczna skrzynia biegów), podświetlenie selektora automatycznej skrzyni biegów
F15 (5A / 10A) Układ sterowania silnikiem, immobilizer, podświetlenie selektora skrzyni biegów, grzałka odpowietrznika skrzyni korbowej, zawór układu recyrkulacji spalin (EGR), zawór akumulatora oparów paliwa
F 16 (3A) Zegar, lampka wewnętrzna – przód, lampka w schowku na rękawiczki, przekaźnik odmgławiacza tylnej szyby, zestaw wskaźników
F17 (10A) Kierunkowskazy
F18 (10A) Pompa paliwa podgrzewana sonda lambda – AAA / ADY / AKT
F19 (30A) Moduł sterujący silnika wentylatora chłodzącego, silnik dmuchawy chłodziwa
F20 (10A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca)
F21 (10A) Zestaw wskaźników, zegar, system audio, zmieniarka CD audio, wzmacniacz wyjściowy audio, lampy wewnętrzne, szyberdach
F22 (10A) Klimatyzacja, złącze diagnostyczne (DLC)
F23 (7,5 A) Jednostka sterująca silnika wentylatora chłodzącego, silnik pompy płynu chłodzącego, sprzęgło magnetyczne sprężarki klimatyzacji
F24 (30A) Wycieraczka przedniej szyby
F25 (60A) Świece żarowe
F26 rezerwa
F27 (50A) Podgrzewana szyba przednia
F28 (30A) Moduł sterujący ABS
F29 (30A) Moduł sterujący ABS
F30 (10A) Centralny zamek
F31 (10A) Centralny zamek, klakson przeciwkradzieżowy
F32 (10A) Centralny zamek, lampki ostrzegawcze – system antykradzieżowy
F33 (25A / 30A) Dodatkowa grzałka
F34 (25A) Silnik dmuchawy klimatyzacji/nagrzewnicy – ​​tył
F35 (20A) Zapalniczka, złącze elektryczne przyczepy, złącza zasilania nadwozia
F36 (10A) Telefon
F37 (30A) Elektryczne szyby
F38 (20A) Zapasowy
F39 (25A) Przedni moduł Climatronic
F40 (5A) Prędkość przekaźnika 1 i 2 silnika wentylatora chłodzącego
Zobacz także:  Volkswagen Passat B3 (1988-1993) - schematy bezpieczników i przekaźników

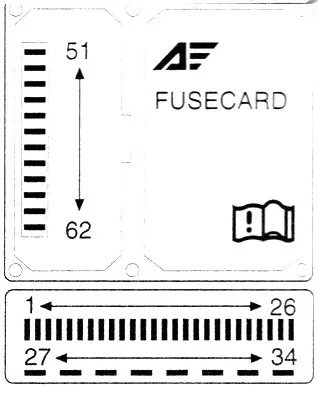

Typ 2

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

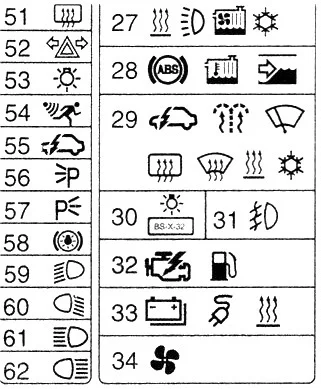

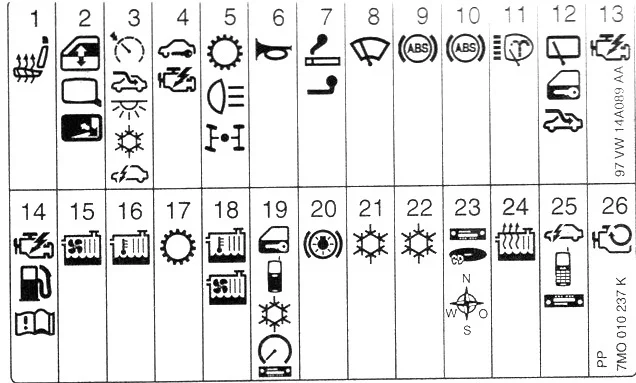

Opis

1 (20A) Podgrzewane siedzenia
2 (10A) Elektryczne szyby, elektryczne lusterka zewnętrzne
3 (5) Tempomat, szyberdach, oświetlenie schowka, zegar, system nawigacji, system klimatyzacji, ogrzewanie postojowe, jednostka wielofunkcyjna / deska
4 (10A) Zarządzanie silnikiem, immobilizer, grzałka odpowietrznika skrzyni korbowej – AAA / AMY / ANU
5 (15A) Światło (a) cofania, automatyczna skrzynia biegów (AT), system AWD
6 (10A / 25A) Brzęczyk
7 (20A) Zapalniczka do papierosów
8 (30A) Wycieraczka / spryskiwacz przedniej szyby
9 (30A) Układ przeciwblokujący (ABS)
10 (30A) Układ przeciwblokujący (ABS)
11 (20A) Spryskiwacze reflektorów
12 (15A) Szyberdach, zegar, wielofunkcyjny moduł sterujący: Centralny zamek, wycieraczka/spryskiwacz tylnej szyby
13 (3A) Zarządzanie silnikiem – benzyna
14 (10A/20A/25A/30A) sterowanie silnikiem
15 (30A) Silnik wentylatora chłodzącego -AAA / AFN / AHU
16 (15A / 30A) Silnik wentylatora chłodzącego (06/00 ^)
17 (10A) Automatyczna skrzynia biegów
18 (5A/10A) Silnik wentylatora chłodzącego
19 (5A) Centralny zamek, telefon, klimatyzacja, zestaw wskaźników, system audio, system parkowania (11/98-05/00), złącze diagnostyczne (DLC)
20 (10A) Światła stopu
21 (25A / 30A) klimatyzator
22 (25A / 30A) klimatyzator
23 (10A) System audio, zmieniarka CD systemu audio, system nawigacji
24 (25A) Grzałka pomocnicza
25 (3A) Wielofunkcyjny moduł sterujący, telefon, system audio
26 (30A) Przekaźnik blokady rozruchu/przekaźnik świateł cofania
27 (25A) Układ klimatyzacji, silnik dmuchawy chłodziwa
28 (10A) Układ przeciwblokujący (ABS), silnik dmuchawy płynu chłodzącego, wycieraczka / spryskiwacz przedniej szyby
29 (5A) Wielofunkcyjny moduł sterujący, podgrzewacze dyszy spryskiwaczy szyby przedniej, wycieraczka szyby przedniej (-^10/98), podgrzewana szyba przednia, podgrzewana szyba tylna, podgrzewacz pomocniczy, wentylacja ogrzewania (-10/98), klimatyzacja
30 (3A) Lampy tablicy rejestracyjnej
31 (15A) Światła przeciwmgielne
32 (3A/10A) Zarządzanie silnikiem-ADY / AAAAJ H / AKT / ANU
33 (25A) Złącze elektryczne przyczepy, złącze zasilania nadwozia (12v), dodatkowy akumulator
34 (25A) System ogrzewania/wentylacji
51 (20A) Podgrzewana tylna szyba
52 (20A) Kierunkowskazy
53 (10A) Lampy wewnętrzne
54 (10A) System antykradzieżowy
55 (5A) Lampy otwierania drzwi, zestaw wskaźników, system antykradzieżowy, centralny zamek, elektryczne szyby
56 (5A) Przednie prawe boczne światła obrysowe, tylne prawe boczne światła obrysowe
57 (5A) Lewe lampy tylne
58 (10A) Sterowanie zasięgiem reflektorów
59 (10A/15A) Reflektor lewy – światła mijania
60 (10A/15A) Reflektor prawy – światła mijania
61 (10A) Lewy reflektor-światło drogowe
62 (10A) Reflektor prawy-światło drogowe
Zobacz także:  Volkswagen Transporter T2 1600 (1968-1979) - schematy bezpieczników i przekaźników

W tym przykładzie wykonania bezpiecznik numer 7, 20A odpowiada za zapalniczkę, 8 za dodatkowe gniazda.

Skrzynki przekaźnikowe

Typ 1

Skrzynka główna

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

Opis

  • 1 Diagnostyka rozdzielacza
  • 2 zaciski rozgałęźne 15a
  • 3 zaciski rozgałęźne 58b
  • Rozdzielacz sygnału 4 prędkości
  • 5 Zacisk rozdzielający 54
  • 6 Rozdzielacz końcowy przy drzwiach
  • 18 – Przekaźnik przełączania głośników radiowych – telefon
  • 19 – Przekaźnik świateł dziennych (200)
  • rezerwa
  • 31 – Przekaźnik tylnych okien wentylacyjnych (149)
  • 22 – Przekaźnik ogrzewania przedniej szyby (170)
  • 23 – Nieużywany
  • 24 – Przekaźnik do elektrycznych podnośników do szyb (53)
  • 25 – Przekaźnik wentylatora nawiewu tylnej nagrzewnicy (94)
  • 26 – Przekaźnik ostrzegawczy nie zapinający pasów

Typ 2

Skrzynka główna

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

Opis

1 (361) Jednostka sterująca do składania lusterek
2 (361) Jednostka sterująca do składania lusterek
3 Przekaźnik przełącznika głośnika audio / telefonu
4 (94) Przekaźnik silnika dmuchawy nagrzewnicy – ​​bez klimatyzacji
5 (53/131/181) Przekaźnik odcinający silnik wentylatora chłodzącego (po zatrzymaniu silnika)
6 (175) Przekaźnik wyłącznika blokującego rozruch / przekaźnik świateł cofania
7 (106) Przekaźnik dodatkowej grzałki (^ 04/98)
8 (95) Przekaźnik pompy spryskiwacza reflektorów
9 (200) Przekaźnik oświetlenia dziennego – jeśli jest na wyposażeniu
10 (53/404) Przekaźnik klaksonu
11 (94) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji – AFN / AHU
12 (168) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
13 (153) Dioda
14 (185) Przekaźnik immobilizera
15 (114) Przekaźnik silnika dmuchawy nagrzewnicy – ​​nagrzewnica dodatkowa (^ 04/98)
16 (149) Przekaźnik elektrycznych tylnych szyb bocznych
17 (53/404) Pomocniczy przekaźnik grzałki
18 (94) Przekaźnik pompy płynu chłodzącego
19 (109) Przekaźnik zarządzania silnikiem



Dodatkowa skrzynka

Volkswagen Sharan (1996-2009) - schematy bezpieczników i przekaźników

Opis

  1. 50A – Podgrzewana szyba przednia
  2. 50A – Pompa powietrza wtórnego, 25A – Nagrzewnica dodatkowa
  3. 25A – Dodatkowa grzałka
  4. 30A – Oddzielny bezpiecznik do szyb – podnośniki
20 (404) Przekaźnik pracy dodatkowej grzałki
21 (53) Przekaźnik silnika wycieraczek szyby przedniej / przekaźnik wentylatora chłodnicy (361)
22 (53) Przekaźnik pompy powietrza wywiewanego / przekaźnik podgrzewanych lusterek zewnętrznych (404)
23 (100) Podgrzewany przekaźnik szyby przedniej
24 (167) Przekaźnik pompy paliwa / dmuchawy (53)
25 (53) Przekaźnik podgrzewacza płynu chłodzącego
26 (100) Przekaźnik obwodów pomocniczych zapłonu
27 (114) Przekaźnik odcinający sprzęgło magnetyczne sprężarki klimatyzacji

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
