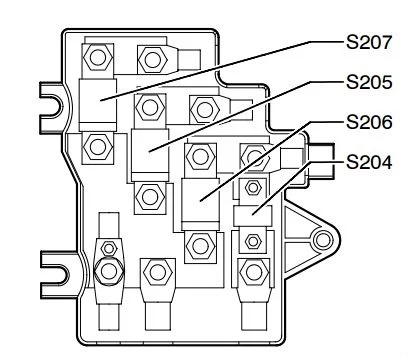

Skrzynka bezpieczników głównych w bagażniku, po lewej – bezpieczniki główne
| Numer | Nr ref. w schemacie elektrycznym | Ampery [A] | Opis | Terminal |
| 1 | S204 – Bezpiecznik -1- (30) | 100 | A18 – Przetwornica napięcia ogrzewania przedniej szyby | 30 |
| 2 | S205 – Bezpiecznik -2- (30) | 150 | TV28- Łącznik przewodów 3 do zacisku 30,
Bezpieczniki termiczne: SE1, SE2, SE3, SE4, SE5, SE6, SE7 Bezpieczniki: SB5, SB7 do SB18, SB27 do SB36, SD11, SD23, SD24, SD26, J329- Zacisk zasilania napięciem 15 (B+) Przekaźnik J680- Przekaźnik zasilania 1 (zacisk 75) |
30 |
| 3 | S206 – Bezpiecznik -3- (30) | 300 | Bezpieczniki: SC3, SC6, SC8 do SC16, SC23 do SC27, SC41 do SC47
C – Generator (GEN) |
30 |
| 4 | S207 – Bezpiecznik -4- (30) | — | otwarty | 30 |

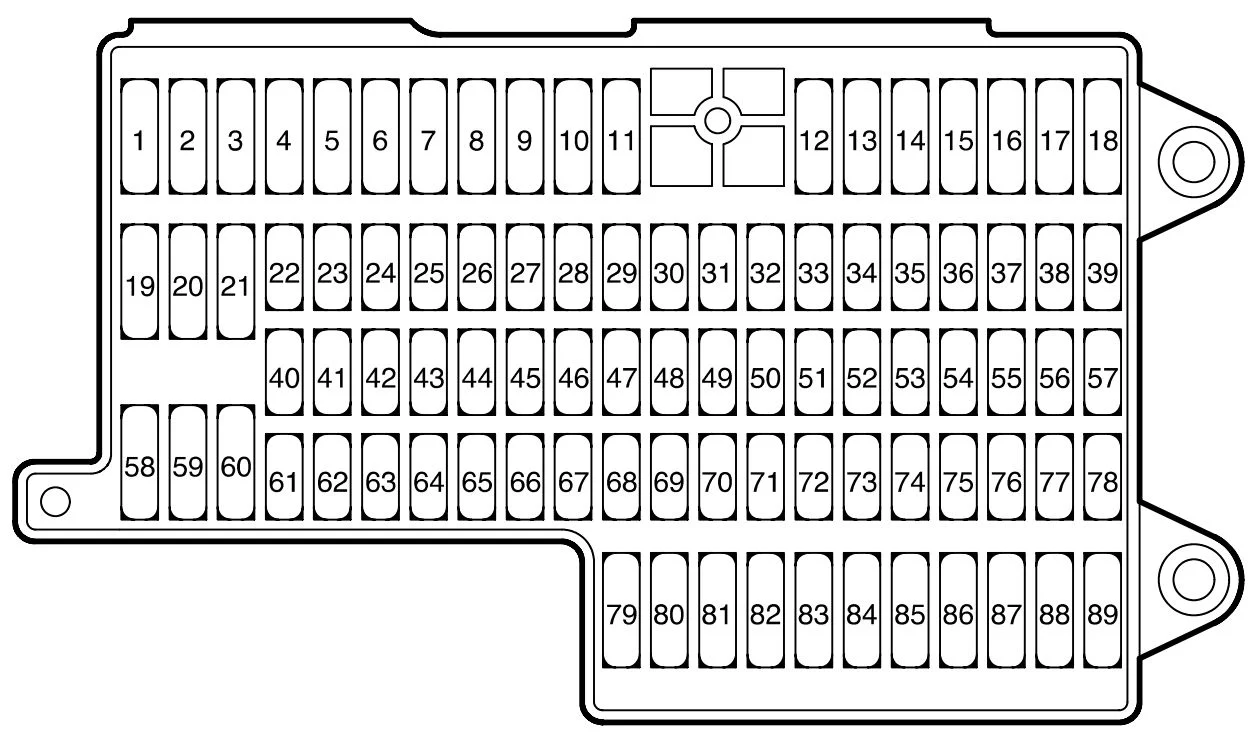

Skrzynka bezpieczników pod tablicą rozdzielczą z lewej strony – Bezpieczniki „SB”
| Numer | Nr ref. w schemacie elektrycznym | Ampery [A] | Opis | Terminal |
| 1 | SB1 – Bezpiecznik 1 (w uchwycie bezpiecznika) | 10 | Zacisk 30 dla J582 – Przekaźnik ogrzewania pozycji parkowania wycieraczek
Z 20 – Lewa nagrzewnica dyszy spryskiwacza Z 21 – Prawy podgrzewacz dyszy spryskiwacza |
75a |
| 2 | SB2 – Bezpiecznik 2 (w uchwycie bezpiecznika) | 20 | J386 – Moduł sterowania drzwiami, strona kierowcy
J657 – Moduł sterujący zamykaniem drzwi J388 – Moduł sterowania drzwiami, tył, lewy |
30 |
| 15* | ||||
| 3 | SB3 – Bezpiecznik 3 (w uchwycie bezpiecznika) | 20 | J387 – Moduł sterowania drzwiami, strona pasażera
J657 – Moduł sterujący zamykaniem drzwi J389 – Moduł sterowania drzwiami, tył, prawy |
30 |
| 15* | ||||
| 4 | SB4 – Bezpiecznik 4 (w uchwycie bezpiecznika) | 20 | SC18 -Bezpiecznik 18 (w uchwycie bezpiecznika)
SC19 -Bezpiecznik 19 (w uchwycie bezpiecznika) SC20 -Bezpiecznik 20 (w uchwycie bezpiecznika) |
15a |
| 5 | SB5 – Bezpiecznik 5 (w uchwycie bezpiecznika) | 5 | J528 – Moduł kontroli elektroniki dachowej | 30 |
| 6 | otwarty | — | — | — |
| 7 | otwarty | 15 | — | 30 |
| 8 | SB 8 – Bezpiecznik 8 (w uchwycie bezpiecznika) | 25 | J104 – Moduł sterujący ABS (z EDL)
J106 – Przekaźnik zaworu elektromagnetycznego ABS |
30 |
| 9 | otwarty | 5 | — | — |
| 10 | SB10 – Bezpiecznik 10 (w uchwycie bezpiecznika) | 15 | J519 – Moduł sterujący układu elektrycznego pojazdu
M5 – Lewy przedni kierunkowskaz M1 – Lewe światło postojowe |
30 |
| 11 | SB11 – Bezpiecznik 11 (w uchwycie bezpiecznika) | 15 | J519 – Moduł sterujący układu elektrycznego pojazdu
M7 – Prawy przedni kierunkowskaz M3 – Prawe światło postojowe |
30 |
| 12 | SB12 – Bezpiecznik 12 (w uchwycie bezpiecznika) | 15 | J519 – Moduł sterujący układu elektrycznego pojazdu
J567 – Moduł kontroli zasięgu lewego reflektora M29 – Lewy reflektor świateł mijania J683 – Lewy moduł sterowania światłami drogowymi HID M30 – lewy reflektor świateł drogowych |
30 |
| 13 | SB13 – Bezpiecznik 13 (w uchwycie bezpiecznika) | 15 | J519 – Moduł sterujący układu elektrycznego pojazdu
J568 – Moduł sterowania zasięgiem prawego reflektora M31 – Prawy reflektor świateł mijania J684 – Prawy moduł sterowania wiązką wysokości lampy HID M32 – Prawy reflektor świateł drogowych |
30 |
| 14 | SB14 – Bezpiecznik 14 (w uchwycie bezpiecznika) | 20 | J519 – Moduł sterujący układu elektrycznego pojazdu
H1 – klakson/dwutonowy klakson |
30 |
| 15 | SB15 – Bezpiecznik 15 (w uchwycie bezpiecznika) | 15 | F – Włącznik świateł hamowania
J605 – Moduł sterowania tylną pokrywą J…- Moduł sterowania silnikiem (ECM) J345 – Moduł sterujący czujnika holowania J104 – Moduł sterujący ABS (z EDL) |
30 |
| 16 | SB16 – Bezpiecznik 16 (w uchwycie bezpiecznika) | 20 | J162 – Moduł sterowania nagrzewnicą | 30 |
| 17 | SB17 – Bezpiecznik 17 (w uchwycie bezpiecznika) | 10 | J523 – Moduł sterujący głowicy sterującej przednim wyświetlaczem informacyjnym
R 24 – Wzmacniacz antenowy |
30a |
| 18 | SB18 – Bezpiecznik 18 (w uchwycie bezpiecznika) | 10 | J527 – Moduł sterowania układami elektronicznymi kolumny kierownicy | 30a |
| 19 | SB19 – Bezpiecznik 19 (w uchwycie bezpiecznika) | 10 | J518 – Moduł kontroli dostępu/uruchamiania | 30a |
| 20 | otwarty | — | — | — |
| 21 | otwarty | — | — | — |
| 22 | SB22 – Bezpiecznik 22 (w uchwycie bezpiecznika) | 5 | J623 – Moduł sterujący silnika (ECM) (kod silnika BAP)
J623 – Moduł sterujący silnika (ECM) 2 (kod silnika BAP) J220 – Moduł sterujący silnika Motronic (ECM) (kod silnika BGJ) |
30a |
| 23 | SB23 – Bezpiecznik 23 (w uchwycie bezpiecznika) | 5 | J285 – Moduł sterujący z jednostką wskaźnikową we wkładce tablicy rozdzielczej | 30a |
| 24 | otwarty | — | — | — |
| 25 | otwarty | — | — | — |
| 26 | otwarty | — | — | — |
| 27 | SB27 – Bezpiecznik 27 (w uchwycie bezpiecznika) | 5 | J285 – Moduł sterujący z jednostką wskaźnikową w tablicy rozdzielczej, wstaw złącze łącza danych (DLC)
J669 – Przekaźnik napinacza pasa bezpieczeństwa |
30a |
| 28 | SB28 – Bezpiecznik 28 (w uchwycie bezpiecznika) | 5 | J526 – Moduł sterowania telefonicznego/telematycznego | 30a |
| 29 | SB29 – Bezpiecznik 29 (w uchwycie bezpiecznika) | 5 | R149 – Pomocniczy odbiornik RF do podgrzewania wody (jeśli dotyczy) | 30a |
| 30 | SB30 – Bezpiecznik 30 (w uchwycie bezpiecznika) | 10 | J255 – Climatronic Control Module
V 50 – Pompa płynu chłodzącego N175 – Lewy zawór regulacji ciepła N176 – Prawy zawór regulacji ciepła |
30a |
| 31 | SB31 – Bezpiecznik 31 (w uchwycie bezpiecznika) | 5 | Y – zegar analogowy/moduł sterowania
J524 – Tylna jednostka sterująca wyświetlacza informacyjnego |
30a |
| 32 | otwarty | — | — | — |
| 33 | SB33 – Bezpiecznik 33 (w uchwycie bezpiecznika) | J17 – Przekaźnik pompy paliwa (FP)
J271 – Przekaźnik zasilania modułu sterującego silnika Motronic (ECM) J670- Moduł sterujący silnika Motronic (ECM) Przekaźnik zasilania 2 J581- Równoległy przekaźnik połączenia akumulatora (jeśli dotyczy) J49 – Pompa paliwa (FP) 2 przekaźnik J220- Moduł sterujący silnika Motronic (ECM) (kod silnika BGJ) |
30 | |
| 34 | SC34 – Bezpiecznik 34 (w uchwycie bezpiecznika) | 20 | G6 – Pompa paliwa (FP) | 30 |
| 35 | SC35 – Bezpiecznik 35 (w uchwycie bezpiecznika) | 20 | G23 – Przenośna pompa paliwa (FP) | 30 |
| 36 | SC36 – Bezpiecznik 36 (w uchwycie bezpiecznika) | 30 | Zacisk 30 dla J681 – Przekaźnik zasilania 2 (zacisk 15)
Bezpieczniki: SB52, SB53, SB54, SB55, SB56, SB57 |
30 |
| 37 | otwarty | — | — | — |
| 38 | otwarty | — | — | — |
| 39 | otwarty | — | — | |
| 40 | otwarty | — | — | — |
| 41 | SC41 – Bezpiecznik 41 (w uchwycie bezpiecznika) | 5 | G384-Czujnik nachylenia pojazdu | 30 |
| 42 | SC42 – Bezpiecznik 42 (w uchwycie bezpiecznika) | 5 | J393- Centralny moduł sterujący systemu komfortu | 30 |
| 15* | ||||
| 43 | SC43 – Bezpiecznik 43 (w uchwycie bezpiecznika) | 30 | J605- Moduł sterowania tylną pokrywą | 30 |
| 44 | SC44 – Bezpiecznik 44 (w uchwycie bezpiecznika) | 10 | J197- Moduł sterowania systemem kontroli poziomu | 30 |
| 45 | SC45 – Bezpiecznik 45 (w uchwycie bezpiecznika) | 5 | J697- Moduł sterowania oświetleniem tablicy rejestracyjnej
L153-Lampa oświetlenia tylnego |
30 |
| 46 | otwarty | — | — | — |

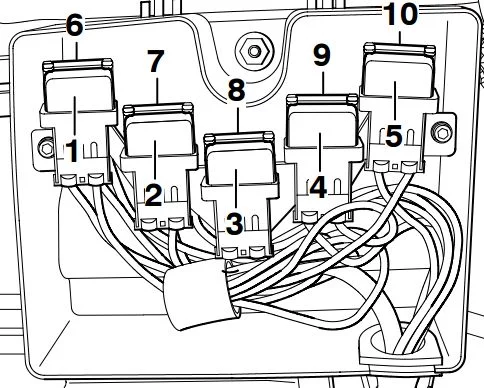

Skrzynka elektroniki w prawej komorze rozprężnej – Przekaźniki
| Przekaźnik | Opis |
| 1 | otwarty |
| 2 | C24 – Tłumik |
| 3 | J682- Przekaźnik zasilania (zacisk 50) |
| 4 | J271 – Przekaźnik zasilania modułu sterującego silnika Motronic (ECM) (167) |
| 5 | J670 – Moduł sterujący silnika Motronic (ECM) Przekaźnik zasilania 2 (100) (kod silnika BAP) |
| 5 | otwarty |
| 6 | J680 – Przekaźnik zasilania 1 (zacisk 75) (100) |
| 7 | J299 – Przekaźnik pompy wtórnego wtrysku powietrza (AIR) (100) |
| 7 | otwarty |
| 8 | J329 – Zacisk zasilania napięciem 15 (B+) Przekaźnik (433) (jeśli dotyczy) |
| 9 | J545 – Przekaźnik pompy wtórnego wtrysku powietrza (AIR) 2 (100) (kod silnika BAP) |
| 9 | otwarty |
| 10 | otwarty |
| 10 | otwarty |

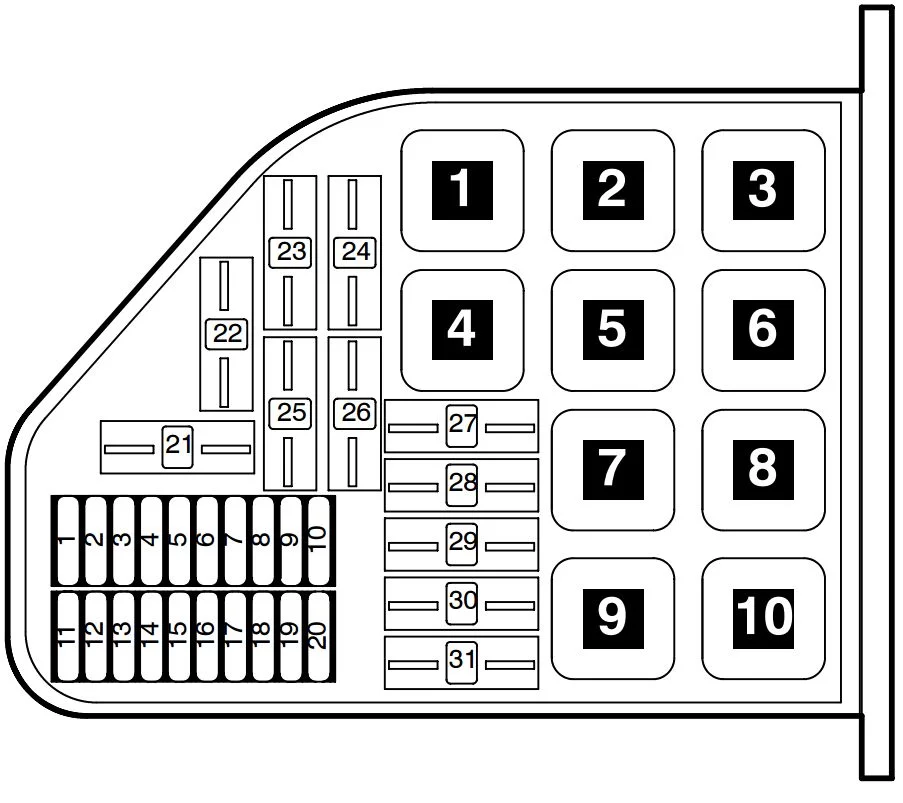

Skrzynka elektroniki w prawej komorze rozprężnej – Bezpieczniki „SD”
| Numer | Nr ref. na schemacie połączeń | Ampery [A] | Opis | Terminal |
| 1 | SD1 – Bezpiecznik 1 (w uchwycie bezpiecznika) | 10 | N… – Wtryskiwacze paliwa do cylindrów 1 – 6 (kod silnika BAP) | 87a |
| 2 | SD2 – Bezpiecznik 2 (w uchwycie bezpiecznika) | 10 | N… – Wtryskiwacze paliwa do cylindrów 7 – 12 (kod silnika BAP) | 87a |
| 3 | otwarty | 30 | otwarty | 30 |
| 4 | otwarty | 30 | otwarty | 30 |
| 5 | SD5 – Bezpiecznik 5 (w uchwycie bezpiecznika) | 5 | G70 – Czujnik masowego przepływu powietrza (MAF) (kod silnika BAP)
G246- Czujnik masowego przepływu powietrza (MAF) 2 (kod silnika BAP) G42 – Czujnik temperatury powietrza dolotowego (IAT) (kod silnika BAP) G299- Czujnik temperatury powietrza dolotowego (IAT) 2 (kod silnika BAP) |
87a |
| 6 | SD6 – Bezpiecznik 6 (w uchwycie bezpiecznika) | 10 | J496- Przekaźnik pompy pomocniczego płynu chłodzącego silnika (EC) (kod silnika BAP)
V51 – Pobiegowa pompa płynu chłodzącego (kod silnika BAP) J299- Przekaźnik pompy wtórnego wtrysku powietrza (AIR) J545- Przekaźnik pompy wtórnego wtrysku powietrza (AIR) 2 (kod BAP) J49 – Pompa paliwa (FP) 2 Przekaźnik (kod silnika BAP) V36 – Pompa płynu chłodzącego (kod silnika BGJ) J151- Przekaźnik pompy obiegowej chłodziwa (kod silnika BGJ) |
87a |
| 7 | SD7 – Bezpiecznik 7 (w uchwycie bezpiecznika) | 20 | F265- Termostat chłodzenia silnika sterowany mapą (kod BAP)
N80 – Zawór regulatora oczyszczania pochłaniacza par paliwa (EVAP) N112- Zawór elektromagnetyczny wtórnego wtrysku powietrza (AIR) N145- Prawy elektrohydrauliczny zawór elektromagnetyczny mocowania silnika (kod BAP) N156- Zawór przełączający kolektora dolotowego (kod silnika BGJ) N205- Zawór -1- do regulacji wałka rozrządu N208- Zawór -2- do regulacji wałka rozrządu N261- Zawór dostrajania kolektora dolotowego (IMT) -2- (kod silnika BGJ) N318- Zawór regulacji wałka rozrządu 1 (wydech) (kod silnika BAP) N319- Zawór regulacji wałka rozrządu 2 (wydech) (kod silnika BAP) N320- Zawór elektromagnetyczny wtórnego wtrysku powietrza (POWIETRZE) 2 (kod BAP) N333- Emisja par paliwa (EVAP) Zawór regulatora oczyszczania pochłaniacza 2 (kod silnika BAP) |
87a |
| 8 | SD8 – Bezpiecznik 8 (w uchwycie bezpiecznika) | 30 | N… – Cewki zapłonowe ze stopniem mocy wyjściowej dla cylindrów 1 – 8 (kod silnika BGJ) | 87a |
| 9 | SD9 – Bezpiecznik 9 (w uchwycie bezpiecznika) | 20 | N… – Wtryskiwacze paliwa do cylindrów 1 – 8 (kod silnika BGJ) | 87a |
| 10 | SD10 – Bezpiecznik 10 (w uchwycie bezpiecznika) | 10 | J623- Moduł sterujący silnika (ECM) (kod silnika BAP)
J624- Moduł sterujący silnika (ECM) 2 (kod silnika BAP) J220 – Moduł sterujący silnika Motronic (ECM) (kod silnika BGJ) |
87a |
| 11 | SD11 – Bezpiecznik 11 (w uchwycie bezpiecznika | 15 | J39 – Przekaźnik układu czyszczenia reflektorów | 30a |
| 12 | SD12 – Bezpiecznik 12 (w uchwycie bezpiecznika) | 10 | J293- Chłodziwo FC (Sterowanie wentylatorem ((FC)) Moduł sterujący
V7 – Wentylator chłodziwa J671- Moduł sterujący chłodziwa FC (sterowanie wentylatorem) 2 V177- Wentylator chłodziwa 2 |
87a |
| 13 | SD13 – Bezpiecznik 13 (w uchwycie bezpiecznika) | 25 | Z19 – Grzałka sondy lambda (O2S) (kod silnika BAP)
Z28 – Czujnik tlenu (O2S) 2 Grzałka 2 (kod silnika BAP) Z29 – Czujnik tlenu (O2S) Grzałka 1 (za trójdrożnym katalizatorem (TWC)) (kod silnika BAP) Z30 – Czujnik tlenu (O2S) Grzałka 2 (za trójdrożnym katalizatorem (TWC)) (kod silnika BAP) |
87a |
| 14 | SD14 – Bezpiecznik 14 (w uchwycie bezpiecznika) | 25 | Z19 – Grzałka sondy lambda (O2S) (kod silnika BGJ)
Z28 – Czujnik tlenu (O2S) 2 Grzałka 2 (kod silnika BGJ) Z29 – Czujnik tlenu (O2S) Grzałka 1 (za trójdrożnym katalizatorem (TWC)) (kod silnika BGJ) Z30 – Czujnik tlenu (O2S) Grzałka 2 (za trójdrożnym katalizatorem (TWC)) (kod silnika BGJ) Z 62 – Czujnik tlenu (O2S) Grzałka 3 (kod silnika BAP) Z 63 – Sonda lambda (O2S) Grzałka 4 (kod silnika BAP) Z 64 – Czujnik tlenu (02S) Grzałka 3 (za trójdrożnym katalizatorem (TWC)) (kod silnika BAP) Z 65 – Czujnik tlenu (02S) Grzałka 4 (za trójdrożnym katalizatorem (TWC)) (kod silnika BAP) |
87a |
| 15 | SD15 – Bezpiecznik 15 (w uchwycie bezpiecznika) | 15 | J217- Moduł sterowania skrzynią biegów (TCM) | 30a |
| 16 | SD16 – Bezpiecznik 16 (w uchwycie bezpiecznika) | 10 | J539- Moduł sterujący wspomagania hamulców | 30a |
| 17 | SD17 – Bezpiecznik 17 (w uchwycie bezpiecznika) | 5 | J309 – Przekaźnik separacji ogniw słonecznych | 30a |
| 18 | SD18 – Bezpiecznik 18 (w uchwycie bezpiecznika) | 15 | J519 – Moduł sterujący układu elektrycznego pojazdu
V248 – Silnik odrzutowy spryskiwacza lewego reflektora V249 – Silnik odrzutowy prawego spryskiwacza reflektorów |
30a |
| 19 | SD19 – Bezpiecznik 19 (w uchwycie bezpiecznika) | 20 | J400 – Moduł sterujący silnika wycieraczek
V216 – Lewy silnik wycieraczki szyby przedniej V59 – Pompa spryskiwacza przedniej szyby i tylnej szyby |
30a |
| 20 | SD20 – Bezpiecznik 20 (w uchwycie bezpiecznika) | 20 | J584 – Moduł sterujący silnika wycieraczek prawej przedniej szyby
V217 – Prawy silnik wycieraczki szyby przedniej |
30a |
| 21 | SD21 – Bezpiecznik 21 (w uchwycie bezpiecznika) | 60 | Tylko pojazdy z systemem z jednym akumulatorem:
SB19 -Bezpiecznik 19 (w uchwycie bezpiecznika) SB20 -Bezpiecznik 20 (w uchwycie bezpiecznika) SB22 -Bezpiecznik 22 (w uchwycie bezpiecznika) SB23 -Bezpiecznik 23 (w uchwycie bezpiecznika) Zacisk 30 dla przekaźnika zasilania J271 modułu sterującego silnika Motronic (ECM) |
30 |
| 22 | SD22 – Bezpiecznik 22 (w uchwycie bezpiecznika) | 40 | SD1 – Bezpiecznik 1 (w uchwycie bezpiecznika) (kod silnika BAP)
N… – Cewki zapłonowe ze stopniem mocy wyjściowej dla cylindrów 1 – 6 (kod silnika BAP |
87a |
| 23 | SD23 – Bezpiecznik 23 (w uchwycie bezpiecznika) | 40 | Zacisk 30 do J680 – Przekaźnik zasilania 1 (zacisk 75)
SB1 – Bezpiecznik 1 (w uchwycie bezpiecznika) SB40 -Bezpiecznik 40 (w uchwycie bezpiecznika) |
30 |
| 24 | SD24 – Bezpiecznik 24 (w uchwycie bezpiecznika) | 40 | J104 – Moduł sterujący ABS (z EDL) | 30a |
| 25 | SD25 – Bezpiecznik 25 (w uchwycie bezpiecznika) | 40 | SD2 – Bezpiecznik 2 (w uchwycie bezpiecznika) (kod silnika BAP)
N… – Cewki zapłonowe ze stopniem mocy wyjściowej dla cylindrów 7 – 12 (kod silnika BAP) |
87a |
| 26 | SD26 – Bezpiecznik 26 (w uchwycie bezpiecznika) | 40 | Zacisk 30 dla J329 – Napięcie zasilania Zacisk 15 (B+) Przekaźnik | 30a |
| 27 | SD27 – Bezpiecznik 27 (w uchwycie bezpiecznika) | 50 | J293 – Chłodziwo FC (sterowanie wentylatorem ((FC)) Moduł sterujący (po lewej) | 30a |
| 28 | SD28 – Bezpiecznik 28 (w uchwycie bezpiecznika) | 50 | J671- Moduł sterujący FC chłodziwa (sterowanie wentylatorem) 2 (po prawej) | 30a |
| 29 | SD29 – Bezpiecznik 29 (w uchwycie bezpiecznika) | 50 | V101- Silnik pompy wtórnego wtrysku powietrza (AIR) | 30a |
| 30 | SD30 – Bezpiecznik 30 (w uchwycie bezpiecznika) | 30 | V189- Silnik pompy wtórnego wtrysku powietrza (AIR) 2 (kod silnika BAP) | 30a |
| 31 | SD31 – Bezpiecznik 31 (w uchwycie bezpiecznika | 40 | V2 – Dmuchawa świeżego powietrza
J255-Klimatroniczny moduł sterujący Zacisk 87 dla J309 – Przekaźnik separacji ogniw słonecznych |
30a |
Skrzynka z bezpiecznikami termicznymi w lewym przednim podnóżku – Thermofuses
| Numer | Nr ref. w schemacie elektrycznym | Ampery [A] | Opis | Terminal |
| 1 | SE1 – bezpiecznik termiczny 1 (na uchwycie bezpiecznika) | 30 | J386- Moduł sterowania drzwiami, strona kierowcy
J388- Moduł sterowania drzwiami, tył, lewy |
30 |
| 2 | SE2 – Bezpiecznik termiczny 2 (na uchwycie bezpiecznika) | 30 | J387- Moduł sterowania drzwiami, strona pasażera
J389- Moduł sterowania drzwiami, tył, prawy |
30 |
| 3 | SE3 – bezpiecznik termiczny 3 (na uchwycie bezpiecznika) | 30 | J136- Moduł sterowania regulacją fotela/kolumny kierownicy | 30 |
| 4 | SE4 – bezpiecznik termiczny 4 (na uchwycie bezpiecznika) | 30 | J521- Moduł sterowania pamięcią fotela pasażera | 30 |
| 5 | SE5 – bezpiecznik termiczny 5 (na uchwycie bezpiecznika) | 30 | J522- Moduł sterowania pamięcią tylnego siedzenia | 30 |
| 6 | SE6 – bezpiecznik termiczny 6 (na uchwycie bezpiecznika) | 30 | Z42 – Lewy tylny podgrzewacz na nogi | 30 |
| 7 | SE7 – bezpiecznik termiczny 7 (na uchwycie bezpiecznika) | 30 | Z43 – Prawy tylny podgrzewacz na nogi | 30 |
| 8 | otwarty | — | — | — |
| 9 | otwarty | — | — | — |
| 10 | otwarty | — | — | — |

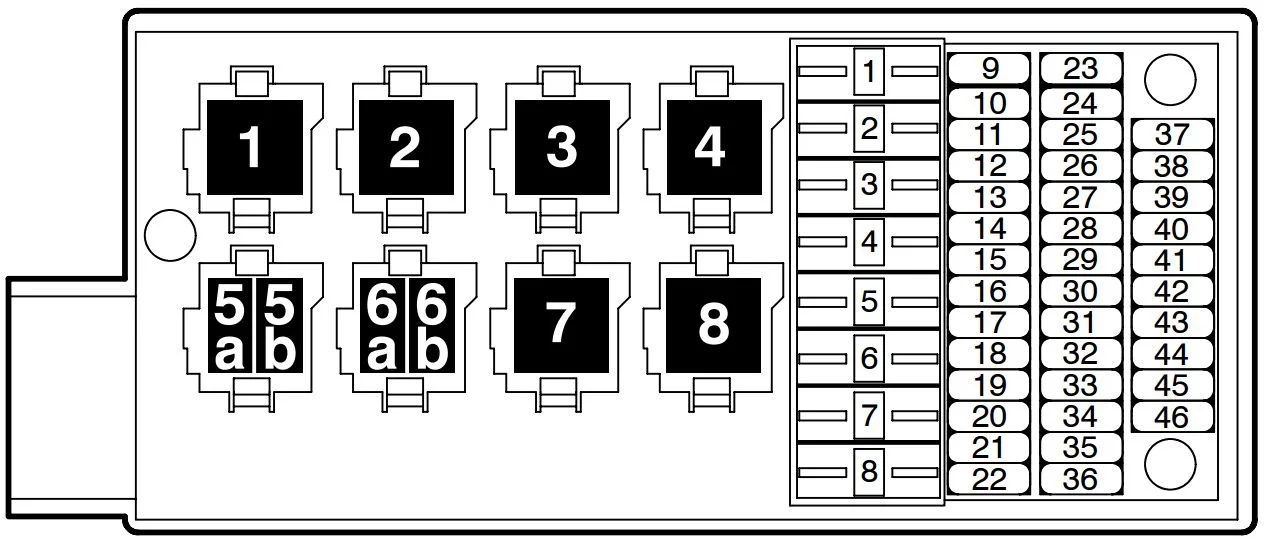

Panel przekaźników w prawym przednim wnęce na nogi – Przekaźniki
| Przekaźnik | Opis |
| 1a | J496 – Przekaźnik pomocniczej pompy chłodziwa silnika (EC) (404) |
| 2b | otwarty |
| 2a | otwarty |
| 2b | otwarty |
| 3a | J582 – Przekaźnik ogrzewania pozycji parkowania wycieraczek (404) |
| 3b | J709 – Przekaźnik autoryzacji podgrzewacza fotela (404) |
| 4 | J309 – Przekaźnik separacji ogniw słonecznych (79) |
| 5 | J681 – Przekaźnik zasilania 2 (zacisk 15) (100) |
| 6 | J39 – Przekaźnik układu czyszczenia reflektorów (53) |
| 7 | J236 – Serwotroniczny moduł sterujący (631) |
| 7 | otwarty |
| 8 | J669 – Przekaźnik napinacza pasa bezpieczeństwa |
