W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Caddy IV (SB) z lat: 2021, 2022, 2023.
Volkswagen Caddy IV (SB) został zaprezentowany w lutym 2020 roku, do sprzedaży trafił w listopadzie tego samego roku. Caddy IV dostępny jest w wersjach kombi i minivan. Warianty wyposażenia to Kombi, Life, Style, Move i California. Pojazd został oparty na platformie Volkswagen MQB.
Samochód występuje w konfiguracjach 4, 5 i 6-drzwiowych. Oznacza to również, że ilość miejsc siedzących jest różna i waha się od 2 do 7.
Volkswagen Caddy IV (SB) to najnowsza generacja popularnego kompaktowego vana wprowadzona na rynek w 2021 roku. Samochód został zaprojektowany z myślą o zapewnieniu przestronności i funkcjonalności, co czyni go idealnym wyborem zarówno dla rodzin, jak i przedsiębiorców.
Nowe Caddy wyróżnia się bardziej dynamicznym i nowoczesnym wyglądem z nową sylwetką z agresywniejszym przodem i ostrymi liniami nadwozia. Wnętrze pojazdu zostało zaprojektowane w taki sposób, aby zapewnić jak najwięcej przestrzeni pasażerom i ich bagażowi. W zależności od wariantu wyposażenia, Caddy może pomieścić od 5 do 7 osób.
Caddy IV (SB) jest dostępny z szeroką gamą silników, w tym benzynowymi, dieslowskimi oraz hybrydowymi. Można wybrać zarówno manualną, jak i automatyczną skrzynię biegów. W zależności od wersji, Caddy może osiągnąć prędkość maksymalną do 180 km/h.
Nowa Caddy została wyposażona w wiele systemów bezpieczeństwa, takich jak systemy asystujące kierowcę, automatyczne hamowanie w nagłych sytuacjach, tempomat adaptacyjny czy system ostrzegania o ruchu poprzecznym z tyłu pojazdu.
Caddy IV (SB) został zaprojektowany z myślą o funkcjonalności i wygodzie, co sprawia, że jest to idealny wybór dla rodzin i przedsiębiorców. Samochód oferuje pojemność bagażnika od 597 do 2775 litrów, co czyni go idealnym do przewozu towarów lub osób.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynki bezpieczników komory silnika

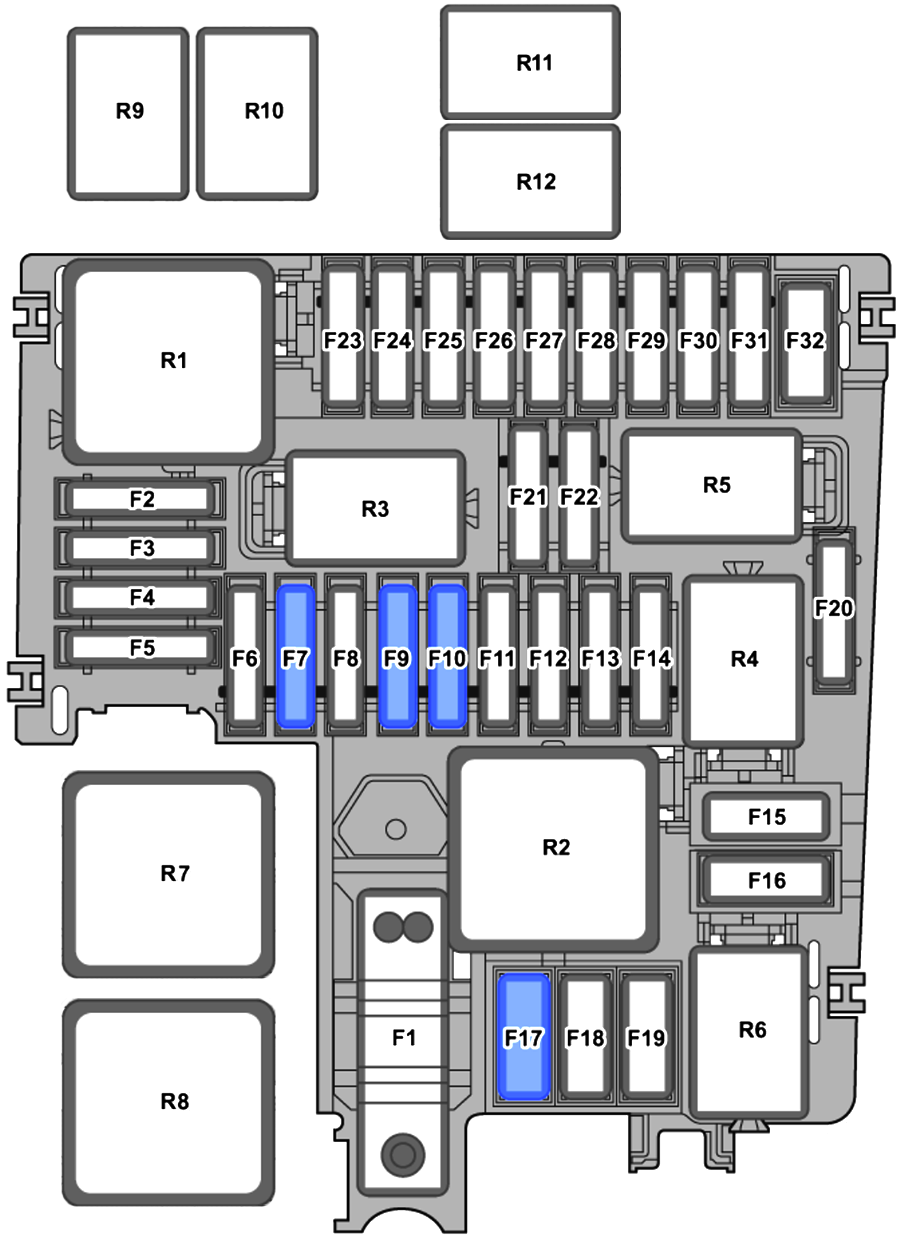

Schemat skrzynki bezpieczników (uchwyt bezpiecznika B -SB-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SB1 | 400A | Jednostka sterująca wspomaganiem kierownicy |
| SB2 | 7,5A | Jednostka sterująca ABS Przekaźnik główny (benzyna) Zacisk 30 przekaźnik zasilania (olej napędowy) Jednostka sterująca silnika/silnika |
| SB3 | – | – |
| SB4 | 15A | Lewy przedni reflektor |
| SB5 | 15A | Prawy przedni reflektor |
| SB6 | – | – |
| SB7 | 30A | Pompa chłodzenia oleju skrzyni biegów |
| SB8 | 40A | Serwo hamulca |
| SB9 | 15A | Przekaźnik klaksonu |
| SB10 | 30A | Przekaźnik silnika wycieraczek 1 Przekaźnik silnika wycieraczek 2 Silnik wycieraczek szyby przedniej |
| SB11 | – | – |
| SB12 | 15A | Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów |
| SB13 | 25A | Jednostka sterująca ABS |
| SB14 | 20A | Jednostka sterująca nagrzewnicą pomocniczą |
| SB15 | 40A | Jednostka sterująca ABS |
| SB16 | – | – |
| SB17 | 40A | Dodatkowy element nagrzewnicy powietrza (olej napędowy) |
| SB18 | 40A | Dodatkowy element nagrzewnicy powietrza (olej napędowy) |
| SB19 | – | – |
| SB20 | – | – |
| SB21 | 7,5A | Jednostka sterująca silnika/silnika |
| SB22 | 30A | Rozrusznik |
| SB23 | 15A | Jednostka sterująca silnika/silnika |
| SB24 | 7,5A | Benzyna: Czujnik poziomu i temperatury oleju (benzyna) Zawór elektromagnetyczny filtra z węglem aktywnym 2 (benzyna)Zawór sterujący wałka rozrządu 1 (benzyna) Zawór sterujący wałka rozrządu wydechu 1 (benzyna) |
| SB24 | 10 A | Olej napędowy: Czujnik poziomu i temperatury oleju (olej napędowy) Automatyczna kontrola czasu żarzenia (olej napędowy) Sterownik podgrzewacza czynnika redukującego (olej napędowy) Przekaźnik układu dozowania czynnika redukującego (olej napędowy) Zawór regulacji ciśnienia paliwa (silnik wysokoprężny) Wentylator chłodnicy (silnik wysokoprężny) |
| SB25 | 7,5A | Siłownik krzywki wydechowej dla cylindra 2 |
| SB26 | 10 A | Olej napędowy: Grzałka odpowietrznika skrzyni korbowej (olej napędowy) Zawór regulacji ciśnienia oleju (olej napędowy) Zawór płynu chłodzącego do głowicy cylindrów (olej napędowy) Zawór sterujący strumieniem chłodzenia tłoka (olej napędowy) Pompa płynu chłodzącego do obwodu wysokiej temperatury (olej napędowy) |
| SB26 | 10 A | Benzyna: Pompa chłodzenia powietrza doładowującego (benzyna) |
| SB27 | 10 A | Benzyna: Sonda lambda 1 za katalizatorem (benzyna) Sonda lambda 1 przed katalizatorem (benzyna) |
| SB27 | 15A | Diesel: Czujnik NOx 3 (diesel) Sonda lambda 1 przed katalizatorem (diesel) Czujnik cząstek stałych (diesel) Sterownik czujnika NOx (diesel) Sterownik czujnika NOx 2 (diesel) |
| SB28 | 20A | Cewki zapłonowe 1-4 ze stopniem wyjściowym (benzyna) |
| SB29 | 15A/20A | Sterownik pompy paliwa (15A – benzyna; 20A – olej napędowy) |
| SB30 | – | – |
| SB31 | – | – |
| SB32 | – | – |
| R1 | Benzyna: Przekaźnik główny Olej napędowy: Zacisk 30 przekaźnika napięcia zasilającego |
|
| R2 | Przekaźnik wysokiej mocy cieplnej | |
| R3 | Przekaźnik klaksonu | |
| R4 | Przekaźnik rozrusznika 1 | |
| R5 | Przekaźnik rozrusznika 2 | |
| R6 | – | |
| R8 | Przekaźnik niskiej mocy cieplnej (dla modeli z dodatkowym elementem nagrzewnicy powietrza) | |
| R9 | Przekaźnik podgrzewanej szyby przedniej | |
| R10 | Przekaźnik podgrzewanej szyby przedniej 2 | |
| R11 | Przekaźnik silnika wycieraczek 1 | |
| R12 | Przekaźnik silnika wycieraczek 2 |

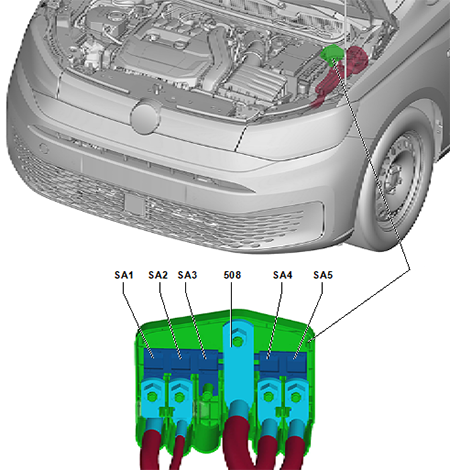

Skrzynka przyłączeniowa i rozdzielcza 1 -SX1-
| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | 150A | Uchwyt bezpiecznika B |
| SA2 | 50A/100A | Wentylator chłodnicy (50 A dla modeli z pojedynczym wentylatorem chłodnicy; 100 A dla modeli z podwójnym wentylatorem chłodnicy) |
| SA3 | 200A | – |
| 508 | – | Skrzynka przyłączeniowa i rozdzielcza 2 Akumulator |
| SA4 | 125A | Uchwyt bezpiecznika C |
| SA5 | 125A | Uchwyt bezpiecznika C |

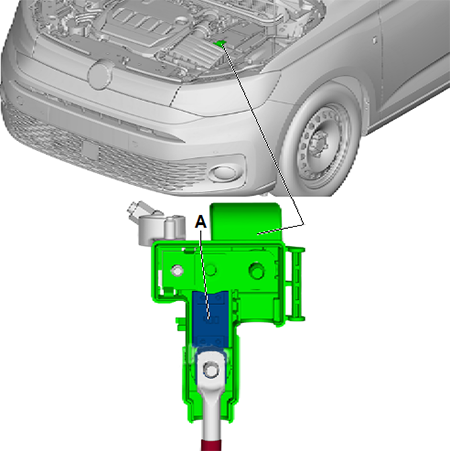

Skrzynka przyłączeniowo-rozdzielcza 2 -SX2-
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 400A | Rozrusznik Alternator z regulatorem napięcia |
Skrzynki bezpieczników komory silnika

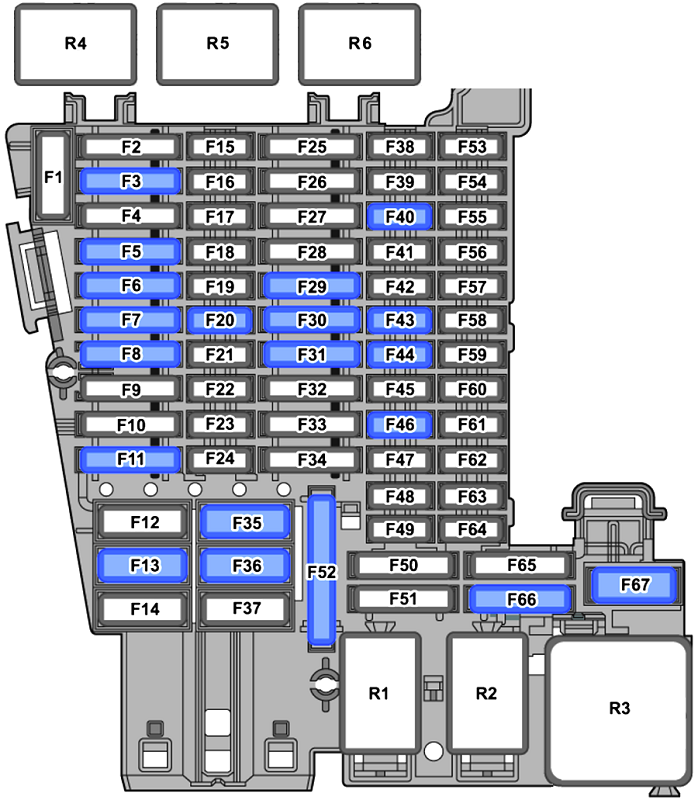

Schemat skrzynki bezpieczników (panel bezpieczników C -SC-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SC1 | – | – |
| SC2 | 30A | Tylna jednostka sterująca dmuchawy świeżego powietrza |
| SC3 | 25A | Jednostka sterująca detektora przyczepy |
| SC4 | 30A | Jednostka sterująca podgrzewacza czynnika redukującego (olej napędowy) |
| SC5 | 25A | Nadawca blokady parkingowej |
| SC6 | 30A | Pokładowa jednostka sterująca zasilaniem |
| SC7 | 30A | Sterowanie nagrzewnicą i klimatyzacją |
| SC8 | 25A | Jednostka sterująca jednostki wielofunkcyjnej |
| SC9 | 30A | Sterownik drzwi kierowcy (modele z kierownicą po lewej stronie) Sterownik drzwi przednich pasażera (modele z kierownicą po prawej stronie) |
| SC10 | 25A | Jednostka sterująca jednostki wielofunkcyjnej |
| SC11 | 15A | Jednostka sterująca detektora przyczepy |
| SC12 | 40A | Pokładowa jednostka sterująca zasilaniem |
| SC13 | 40A | Pokładowa jednostka sterująca zasilaniem |
| SC14 | 40A | Przetwornica napięcia |
| SC15 | – | – |
| SC16 | 7,5A | Jednostka sterująca poduszką powietrzną Jednostka sterująca do bezprzewodowego podłączenia czujników zajętości siedzenia |
| SC17 | 10 A | Przekaźnik układu dozowania środka redukującego (olej napędowy) Zespół zasilający układu dozowania środka redukującego (olej napędowy) Zbiornik środka redukującego (olej napędowy) |
| SC18 | 10 A | Element obsługowy blokady kolumny kierownicy Interfejs systemu wsiadania i ruszania Jednostka sterująca 2 ochrony przed włamaniem Jednostka sterująca 3 ochrony przed włamaniem Jednostka sterująca 4 ochrony przed włamaniem Jednostka sterująca 5 ochrony przed włamaniem |
| SC19 | 7,5A | Wstawka na deskę rozdzielczą Interfejs systemu nawigacji |
| SC20 | 7,5A | Schowek z interfejsem do telefonu komórkowego Jednostka sterująca stabilizacją transmisji i odbioru Złącze USB 1 |
| SC21 | 7,5A | Przekaźnik oświetlenia wnętrza Jednostka sterująca Blind Spot Monitor Jednostka sterująca Blind Spot Monitor 2 Tylna kamera widoku z góry |
| SC22 | – | – |
| SC23 | 15A | Listwa stykowa w lewym słupku B |
| SC24 | 15A | Jednostka sterująca napędu na wszystkie koła |
| SC25 | 25A | Jednostka sterująca jednostki wielofunkcyjnej |
| SC26 | 30A | Jednostka sterująca przednich drzwi pasażera |
| SC27 | 25A | Jednostka sterująca jednostki wielofunkcyjnej |
| SC28 | – | – |
| SC29 | 15A | Jednostka sterująca detektora przyczepy |
| SC30 | 20A | Jednostka sterująca 1 dla elektroniki informacyjnej |
| SC31 | 25A | Jednostka sterująca detektora przyczepy |
| SC32 | 15A | Jednostka sterująca tylnej pokrywy |
| SC33 | 15A | Listwa stykowa w prawym słupku B |
| SC34 | – | – |
| SC35 | 40A | Pokładowa jednostka sterująca zasilaniem |
| SC36 | 40A | Jednostka sterująca dmuchawy świeżego powietrza |
| SC37 | – | – |
| SC38 | – | – |
| SC39 | – | – |
| SC40 | 7,5A | Klakson alarmowy |
| SC41 | 7,5A | Interfejs diagnostyczny magistrali danych |
| SC42 | 7,5A | Mechanizm zmiany biegów Wskaźnik położenia dźwigni zmiany biegów |
| SC43 | 10 A | Sterowanie nagrzewnicą i klimatyzacją Czujnik temperatury wnętrza pojazdu Przekaźnik podgrzewanej tylnej szyby Jednostka sterująca systemu monitorowania ciśnienia w oponach Odbiornik zdalnego sterowania do dodatkowej nagrzewnicy płynu chłodzącego |
| SC44 | 7,5A | Przycisk elektromechanicznego hamulca postojowego Jednostka sterująca 1 dla funkcji kierowcy i komfortu Jednostka sterująca oświetleniem Czujnik alarmu antywłamaniowegoCzujnik wilgotności powietrza, deszczu i światła Oświetlenie wnętrza przednie |
| SC45 | 7,5A | Jednostka sterująca elektroniką kolumny kierownicy |
| SC46 | 7,5A | Wyświetlacz przedniego wyświetlacza informacyjnego i jednostki sterującej jednostki sterującej |
| SC47 | – | – |
| SC48 | 7,5A | Gniazdo ładowania USB 1 |
| SC49 | – | – |
| SC50 | – | – |
| SC51 | – | – |
| SC52 | 20A | Gniazdo 12 V
Gniazdo 12 V 3 |
| SC53 | – | – |
| SC54 | – | – |
| SC55 | – | – |
| SC56 | – | – |
| SC57 | – | – |
| SC58 | 7,5A | Moduł adaptacyjnego tempomatu
Moduł sterujący układu wspomagania parkowania |
| SC59 | 7,5A | Przycisk elektromechanicznego hamulca postojowego Włącznik świateł cofania Czujnik ciśnienia obiegu czynnika chłodniczego Przekaźnik gniazd zasilania |
| SC60 | 7,5A | Połączenie diagnostyczne |
| SC61 | 7,5A | Czujnik położenia sprzęgła Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 |
| SC62 | – | – |
| SC63 | – | – |
| SC64 | – | – |
| SC65 | – | – |
| SC66 | 15A | Silnik wycieraczki TYLNEJ szyby |
| SC67 | 30A | Ogrzewana tylna szyba |
| R1 | Przekaźnik do gniazd zasilających | |
| R2 | Zacisk 15 przekaźnik zasilania napięciem | |
| R3 | Podgrzewany przekaźnik tylnej szyby | |
| R4 | Przekaźnik układu dozowania środka redukującego (dla modeli z silnikiem Diesla) | |
| R5 | – | |
| R6 | – |

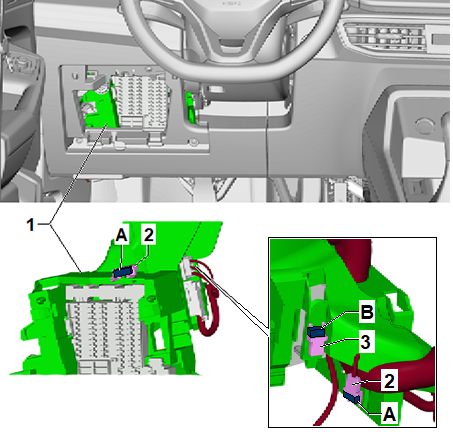

Pojedyncze bezpieczniki
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 15A | Przełącznik regulacji podparcia lędźwiowego przedniego lewego |
| B | 15A | Przełącznik regulacji podparcia lędźwiowego przedniego prawego |

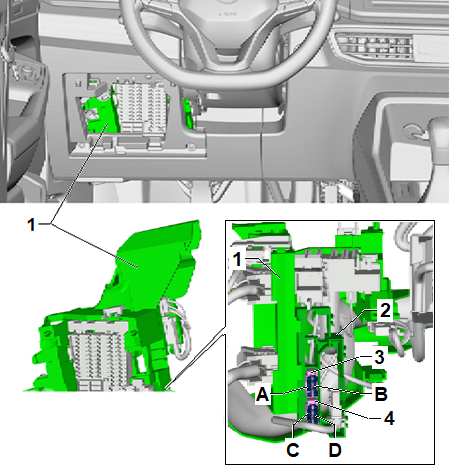

Dla taksówki
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | – | – |
| B | – | – |
| C | – | – |
| D | 10 A | Taksometr Taksometr lustrzanyRadiotelefon |

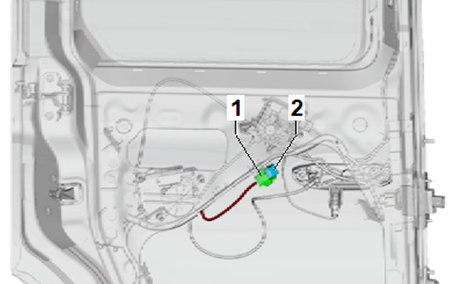

Przekaźnik do drzwi przesuwnych
- Przekaźnik lewych drzwi przesuwnych -J1269-
- Uchwyt przekaźnika
