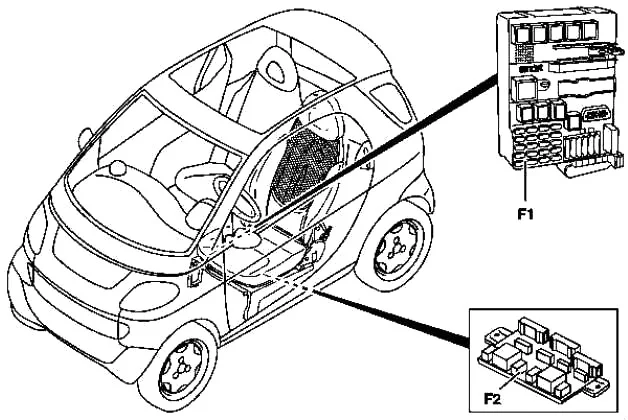

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Smarta Fortwo W450 z lat: 1998, 1999, 2000, 2001, 2002.

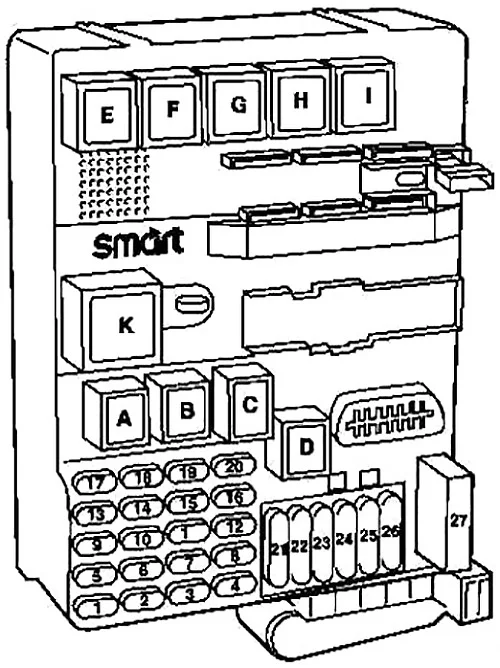

Skrzynka bezpieczników tablicy rozdzielczej
Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po lewej stronie).
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Prawa lampa stojąca i tylna;
Oświetlenie przyrządów; Lampa tablicy rejestracyjnej. |
7,5 |
| 2 | Lewa lampa stojąca i lampa tylna | 7,5 |
| 3 | Przednia lampa przeciwmgielna | 15 |
| 4 | Tylne światło przeciwmgielne | 7,5 |
| 5 | Światło mijania lewe z regulacją zasięgu reflektorów | 7,5 |
| 6 | Prawe światło mijania z regulacją zasięgu reflektorów | 7,5 |
| 7 | Lewe światło drogowe;
Wskaźnik świateł drogowych. |
7,5 |
| 8 | Prawe światło drogowe | 7,5 |
| 9 | Benzyna od 16.11.99:
Cewka zapłonowa; Rozrusznik; Diesel od 16.11.99: Rozrusznik. |
25 |
| 10 | Kierunkowskazy;
Lampy stopu. |
15 |
| 11 | Radio;
System nawigacji; Zmieniarka CD; Zestaw wskaźników; Obrotomierz; Lampa cofania; Automatyczne rozpoznawanie fotelika dziecięcego; Gniazdo diagnostyczne; Włącznik wspomagania ogrzewania PTC (Diesel). |
15 |
| 12 | Gniazdo 12 V | 15 |
| 13 | Tylna lampa wnętrza;
Gniazdo diagnostyczne. |
15 |
| 14 | Radio;
System nawigacji; Zmieniarka CD. |
15 |
| 15 | Moduły sterujące: zestaw wskaźników, ZEE, centralny zamek, system alarmowy, zdalne odblokowanie pokrywy bagażnika, przednia lampa wewnętrzna | 7,5 |
| 16 | Centralny zamek;
Konsola bezpieczeństwa; Zegar; Klakson; Zdalne odblokowanie pokrywy bagażnika; Lampka wewnętrzna. |
15 |
| 17 | Silnik wycieraczki tylnej szyby | 15 |
| 17 | Cabrio:
Podgrzewane siedzenia |
25 |
| 18 | Podgrzewane siedzenia | 25 |
| 18 | Cabrio: silnik miękkiego dachu | 25 |
| 19 | Cabrio: silnik miękkiego dachu | 25 |
| 19 | Szklany dach przesuwny | 15 |
| 20 | Benzyna: Moduł sterujący silnika | 7,5 |
| 21 | Ogrzewanie tylnej szyby;
Wentylator silnika. |
30 |
| 22 | od 16.11.99:
System zmiany biegów; Obwód 30 skrzynka przekaźników. |
40 |
| 22 | do 15.11.99:
Kierunkowskazy; Światła stopu. |
15 |
| 23 | Wentylator nagrzewnicy | 20 |
| 24 | Lewe i prawe szyby elektryczne | 30 |
| 25 | Wycieraczka przednia;
Pompa spryskiwacza; Wycieraczka tylna. |
20 |
| 26 | Moduły sterujące:
ABS; Poduszka powietrzna; ZEE. |
7,5 |
| 27 | ABS | 50 |
| Przekaźniki | ||
| A | Przekaźnik świateł przeciwmgielnych | |
| B | do 15.11.99: Przekaźnik otwarcia CL; od 16.11.99: Przekaźnik zdalnego otwierania bagażnika. |
|
| C | do 15.11.99: Przekaźnik zamykający CL; od 16.11.99: Przekaźnik przerywanego wycierania tylnej wycieraczki. |
|
| D | Przekaźnik klaksonowy | |
| E | do 15.11.99: Przekaźnik zdalnego otwierania bagażnika; od 16.11.99: Dmuchawa nagrzewnicy, okno zasilania i przekaźnik nadmiarowy. |
|
| F | Podgrzewany przekaźnik tylnej szyby | |
| G | Przekaźnik wentylatora silnika | |
| H | Przekaźnik wskaźnika skrętu w lewo | |
| I | Przekaźnik wskaźnika skrętu w prawo | |
| K | do 15.11.99: Dmuchawa nagrzewnicy, okno zasilania i przekaźnik odciążający; od 16.11.99: Przekaźnik przerywanego wycierania wycieraczek przednich. |
|
| L | Przekaźnik reflektorów | |
| M | Przekaźnik reflektorów |

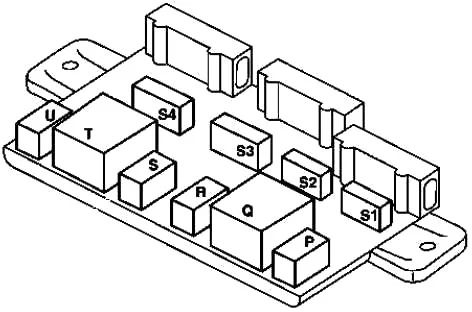

Skrzynka bezpieczników pod lewym siedzeniem
Znajduje się pod dywanem pod lewym siedzeniem.
| Numer | Opis | Ampery [A] |
|---|---|---|
| S1 | Chłodnica powietrza doładowującego;
Sprzęgło magnetyczne sprężarki czynnika chłodniczego. |
15 |
| S2 | Pompa paliwowa | 10 |
| S3 | Benzyna: Zawory wtryskowe, MEG; Diesel: Wtryskiwacze, elektryczne odcięcie, zawór ciśnieniowy. |
15 |
| S4 | Benzyna: Zawór odpowietrzający zbiornika, czujnik tlenu; Diesel: Kontrola czasu świecenia. |
10 |
| Przekaźniki | ||
| P | Przekaźnik elektrycznej pompy paliwa | |
| Q | Zautomatyzowany przekaźnik ręcznej skrzyni biegów | |
| R | Główny przekaźnik | |
| S | Przekaźnik wentylatora chłodnicy powietrza doładowującego | |
| T | Przekaźnik rozrusznika | |
| U | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzatora |
