W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia IV z lat: 2021.
Skoda Octavia IV została wprowadzona na rynek w 2019 roku i jest to nowa generacja popularnego modelu Octavia. Rocznik 2021 przyniósł niewielkie zmiany w porównaniu do wcześniejszych wersji. W standardzie model ten jest wyposażony m.in. w system multimedialny z 10-calowym ekranem dotykowym, system nawigacji satelitarnej, kamerę cofania, czujniki parkowania z przodu i z tyłu, a także systemy bezpieczeństwa, takie jak asystent pasa ruchu, automatyczne hamowanie awaryjne, system monitorowania martwego pola i wiele innych. W ofercie dostępne są również silniki benzynowe, diesel oraz hybrydowe typu plug-in, co pozwala na wybór odpowiedniej jednostki napędowej, w zależności od potrzeb i preferencji kierowcy.
Bezpieczniki w tablicy rozdzielczej

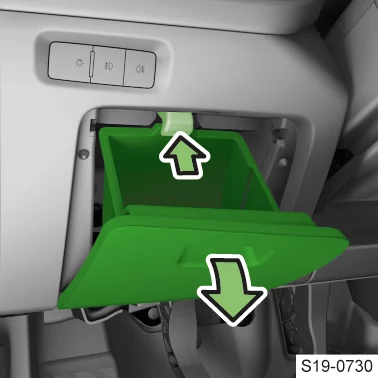

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie
Otworzyć schowek po stronie kierowcy.
Naciśnij przycisk i otwórz schowek.
Zmień bezpiecznik.
Zamknąć schowek.

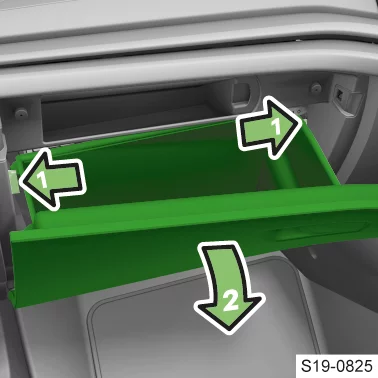

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie
Otworzyć schowek po stronie pasażera.
Zwolnij drążek hamulcowy schowka.
Naciśnij występy blokujące, schowek schowa się.
Zmień bezpiecznik.
Włóż i zablokuj drążek hamulcowy.
Zamknąć schowek.
|

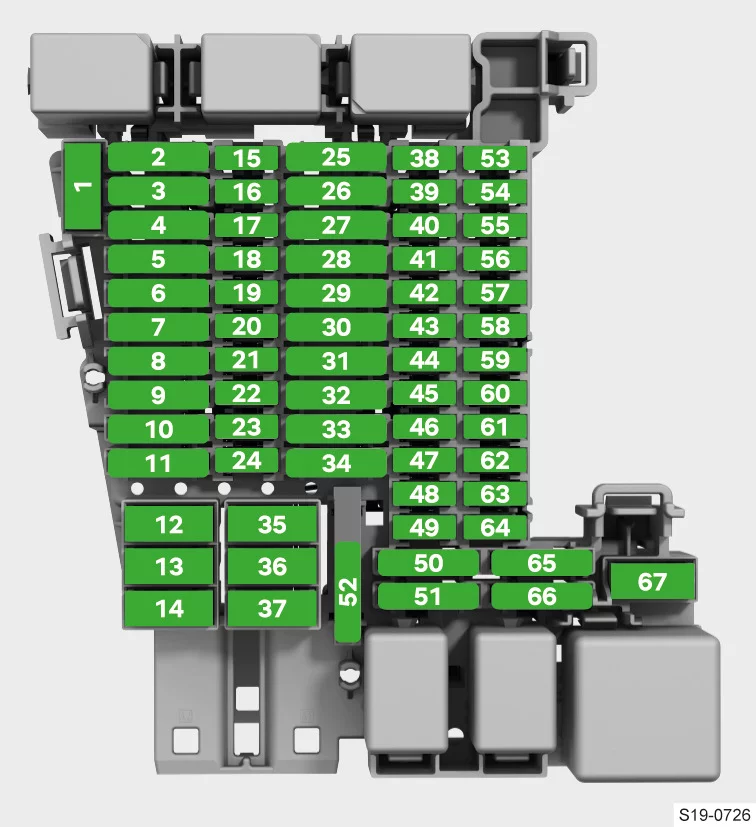

Numer |
Opis |
|---|---|
|
1 |
Pusty |
|
2 |
Pusty |
|
3 |
Hak holowniczy |
|
4 |
SCR (AdBlue®) |
|
5 |
Dźwignia sterująca (Automatyczna skrzynia) |
|
6 |
Oświetlenie wnętrza |
|
7 |
Ogrzewanie siedzeń przednich |
|
8 |
Dach przesuwno-uchylny |
|
9 |
Centralne ryglowanie + podnośnik szyb (lewa strona pojazdu), lewe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka) |
|
10 |
Pusty |
|
11 |
Hak holowniczy |
|
12 |
Światła zewnętrzne pojazdu, reflektor przeciwmgłowy prawy, podniesione światła hamowania, oświetlenie tablicy rejestracyjnej |
|
13 |
Zamek centralny (drzwi tylne i pokrywa bagażnika, klapka wlewu paliwa), spryskiwacz szyby przedniej, system czyszczenia reflektorów |
|
14 |
wzmacniacz muzyki |
|
15 |
Pusty |
|
16 |
Poduszki bezpieczeństwa |
|
17 |
SCR (AdBlue®) |
|
18 |
Blokada kolumny kierownicy, KESSY (system bezkluczykowego rozruchu) |
|
19 |
Zestaw wskaźników, połączenie alarmowe, usługi online |
|
20 |
Złącza USB Phonebox, z przodu |
|
21 |
Kamera cofania, system obserwacji otoczenia (Top View) |
|
22 |
Wentylacja siedziska z przodu |
|
23 |
Oświetlenie wnętrza z przodu, mikrofon, obsługa dachu przesuwno-uchylnego |
|
24 |
napęd na wszystkie koła |
|
25 |
Napinacz pasa – z przodu z lewej |
|
26 |
Centralne ryglowanie + podnośnik szyb (prawa strona pojazdu), prawe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka) |
|
27 |
Napinacz pasa – z przodu z prawej |
|
28 |
Pusty |
|
29 |
Hak holowniczy |
|
30 |
urządzenie Infotainment |
|
31 |
Hak holowniczy |
|
32 |
ogrzewanie tylnych siedzeń |
|
33 |
Pusty |
|
34 |
gniazdo 230 V |
|
35 |
Światła zewnętrzne pojazdu, reflektor przeciwmgłowy lewy |
|
36 |
Klimatyzacja |
|
37 |
Elektryczna pokrywa bagażnika |
|
38 |
Pusty |
|
39 |
ogrzewanie kierownicy |
|
40 |
Pusty |
|
41 |
magistrala danych |
|
42 |
Automatyczna skrzynia biegów, wskaźnik biegów |
|
43 |
Klimatyzacja przednia, klimatyzacja tylna, ogrzewanie dodatkowe (ogrzewanie postojowe), ogrzewanie tylnej szyby |
|
44 |
Asystent zmiany pasa ruchu (Side Assist), złącze diagnostyczne, czujnik deszczu do świateł, automatyczna regulacja zasięgu reflektorów, hamulec postojowy, alarm, włącznik światła, przyciski w konsoli środkowej |
|
45 |
Elektronika kolumny kierownicy, dźwignia obsługowa pod kierownicą |
|
46 |
Ekran Infotainment, wyświetlacz przezierny |
|
47 |
Układ aktywnego zawieszenia (DCC) |
|
48 |
Pusty |
|
49 |
Pusty |
|
50 |
Pusty |
|
51 |
Pusty |
|
52 |
gniazdo 12 V w bagażniku |
|
53 |
Bezdotykowa obsługa pokrywy bagażnika |
|
54 |
Pusty |
|
55 |
Pusty |
|
56 |
Pusty |
|
57 |
Pusty |
|
58 |
Asystent parkowania, pomoc w parkowaniu, przedni czujnik radarowy, kamera przednia do systemów asystujących |
|
59 |
Hamulec postojowy, klimatyzacja, czujnik biegu wstecznego, lusterko wewnętrzne, generator dźwięku silnika |
|
60 |
Złącze diagnostyczne |
|
61 |
Przełącznik pedału sprzęgła, uruchomienie silnika |
|
62 |
USB tylne, USB na lusterku wewnętrznym |
|
63 |
Pusty |
|
64 |
Pusty |
|
65 |
Pusty |
|
66 |
wycieraczka szyby tylnej |
|
67 |
Ogrzewanie szyby tylnej |
Bezpieczniki w komorze silnika

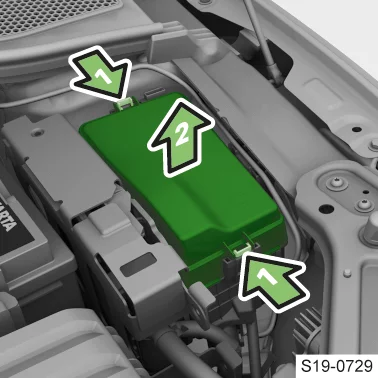

Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.
Zmień bezpiecznik.
Załóż pokrywę i zatrzaśnij.
Dopasuj prawidłowo pokrywę i zaczep mocno.
|

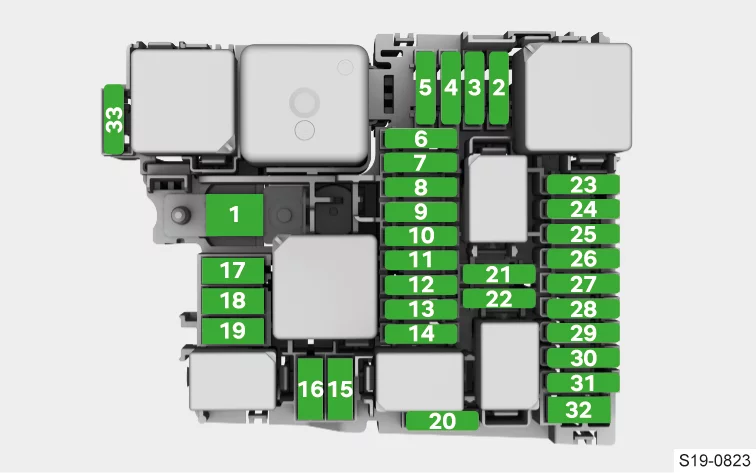

Numer |
Opis |
|---|---|
|
1 |
Wspomaganie kierownicy. Bezpiecznik może wymieniać tylko specjalistyczna firma! |
|
2 |
System pomocy ESC, układ sterowania silnika, elementy silnika |
|
3 |
Zapłon, napęd na gaz ziemny (dotyczy pojazdów G-TEC) |
|
4 |
Lewy reflektor przedni |
|
5 |
Prawy przedni reflektor |
|
6 |
System alarmowy |
|
7 |
Automatyczna skrzynia biegów |
|
8 |
Urządzenie wspomagania hamulców |
|
9 |
sygnał dźwiękowy |
|
10 |
wycieraczki przednie |
|
11 |
Pusty |
|
12 |
Automatyczna skrzynia biegów |
|
13 |
System pomocy ESC |
|
14 |
Ogrzewanie dodatkowe (ogrzewanie postojowe) |
|
15 |
System pomocy ESC |
|
16 |
Pusty |
|
17 |
Ogrzewanie |
|
18 |
Ogrzewanie |
|
19 |
Pusty |
|
20 |
Blokada poprzeczna przedniej osi (VAQ) |
|
21 |
układ sterowania silnika |
|
22 |
Rozrusznik |
|
23 |
układ sterowania silnika |
|
24 |
części silnika |
|
25 |
części silnika |
|
26 |
części silnika |
|
27 |
Sonda lambda, filtr cząstek stałych, czujnik NOx |
|
28 |
części silnika |
|
29 |
Pompa paliwa |
|
30 |
Pusty |
|
31 |
Pusty |
|
32 |
Ogrzewanie szyby przedniej |
|
33 |
Ogrzewanie |
