W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia III z lat: 2015.

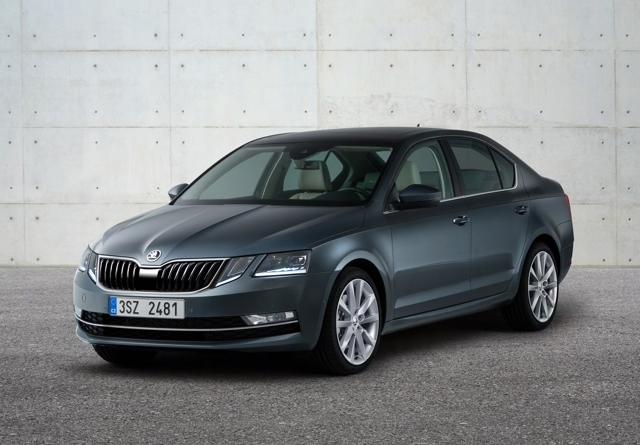

Skoda Octavia III to model, który został wprowadzony na rynek w 2013 roku i produkowany był do 2020 roku. Wersja rocznikowa 2015 była więc wciąż stosunkowo nowa i miała wiele do zaoferowania.
W 2015 roku Skoda Octavia III przeszła drobny lifting, który skupiał się na drobnych zmianach w wyglądzie zewnętrznym, a także w nowych technologiach i lepszych materiałach w kabinie. W wyposażeniu standardowym pojawiły się nowe systemy multimedialne, a także ulepszony system audio.
W zależności od wersji wyposażenia, w Skodzie Octavii III rocznik 2015 można było znaleźć różne silniki benzynowe i diesla, w tym silniki TDI o pojemności 1.6 lub 2.0 litra oraz silniki benzynowe TSI o pojemności 1.2 lub 1.4 litra. Opcjonalnie dostępna była także wersja z napędem na cztery koła.
W skrócie, Skoda Octavia III rocznik 2015 to samochód solidnie wykonany, z bogatym wyposażeniem i szeroką gamą silników do wyboru.
| Kolor bezpiecznika | Ampery [A] |
|---|---|
| jasnobrązowy | 5 |
| ciemny brąz | 7,5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty niebieski | 20 |
| biały | 25 |
| zielony/różowy | 30 |
| pomarańczowy/zielony | 40 |
| czerwony | 50 |

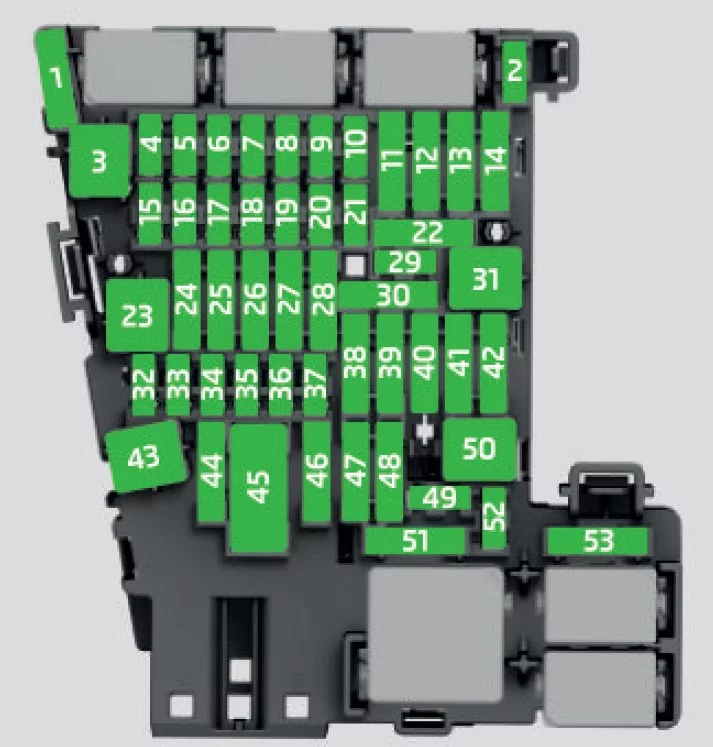

Schemat skrzynki bezpieczników w desce rozdzielczej
| Numer | Opis |
|---|---|
| 1 | Nie przypisano |
| 2 | Nie przypisano |
| 3 | Nie przypisano |
| 4 | Nie przypisano |
| 5 | Jednostka sterująca magistrali danych |
| 6 | Czujnik alarmu |
| 7 | Sterownik klimatyzacji;
Ogrzewanie; Odbiornik pilota do ogrzewania postojowego; Dźwignia sterująca automatycznej skrzyni biegów; Przekaźnik ogrzewania tylnej szyby; Ogrzewanie szyby przedniej. |
| 8 | Włącznik światła;
Czujnik deszczu; Gniazdo diagnostyczne. |
| 9 | Sprzęgło Haldex |
| 10 | Ekran dotykowy |
| 11 | Podgrzewane tylne siedzenia |
| 12 | Radio |
| 13 | Napinacz paska po stronie kierowcy |
| 14 | Dmuchawa do klimatyzacji i ogrzewania |
| 15 | Elektryczna blokada kierownicy |
| 16 | Wzmacniacz sygnału do telefonu;
Preinstalacja telefoniczna. |
| 17 | Klaster instrumentów |
| 18 | Nie przypisano |
| 19 | Jednostka sterująca KESSY |
| 20 | Dźwignia obsługi pod kierownicą |
| 21 | Nie przypisano |
| 22 | Zaczep holowniczy – styk w gnieździe |
| 23 | Światło – prawy |
| 24 | Dach panoramiczny |
| 25 | Sterownik centralnego zamka drzwi przednich prawych;
Szyby elektryczne -lewe. |
| 26 | Podgrzewane fotele przednie |
| 27 | Wzmacniacz muzyczny |
| 28 | Hak holowniczy – światło lewe |
| 29 | Przekaźnik CNG |
| 30 | Nie przypisano |
| 31 | Reflektor – lewy |
| 32 | Pomoc w parkowaniu (Asystent parkowania) |
| 33 | Przełącznik poduszki powietrznej do świateł awaryjnych |
| 34 | TCS;
Przycisk ESC; Wyświetlacz kontroli opon; Czujnik ciśnienia klimatyzacji; Włącznik świateł cofania; Lusterko wewnętrzne z automatycznym przyciemnianiem; Przycisk START-STOP; Preinstalacja telefonu; Sterowanie ogrzewaniem tylnych siedzeń; Czujnik klimatyzacji; Zasilanie 230 V gniazdo; Generator dźwięku sportowego. |
| 35 | Reflektor;
Regulacja wiązki reflektorów; Złącze diagnostyczne; Kamera; Radar. |
| 36 | Reflektor prawy |
| 37 | Reflektor lewy |
| 38 | Hak holowniczy – światło prawe |
| 39 | Sterownik centralnego zamka drzwi przednich – prawe, szyby elektryczne – przednie i tylne prawe |
| 40 | Gniazdo zasilania 12 V |
| 41 | Nie przypisano |
| 42 | Sterownik centralnego zamka tylnych drzwi – lewe, prawe, spryskiwacze reflektorów, wycieraczki |
| 43 | Wizjer do żarówek wyładowczych;
Oświetlenie wnętrza. |
| 44 | Zaczep holowniczy – styk w gnieździe |
| 45 | Jednostka sterująca do sterowania regulacją fotela |
| 46 | Gniazdo zasilania 230 V |
| 47 | Wycieraczka tylnej szyby |
| 48 | Nie przypisano |
| 49 | Cewka na przekaźniku rozrusznika;
Przełącznik pedału sprzęgła. |
| 50 | Otwieranie pokrywy bagażnika |
| 51 | Napinacz paska – strona pasażera z przodu |
| 52 | Nie przypisano |
| 53 | Przekaźnik ogrzewania tylnej szyby |

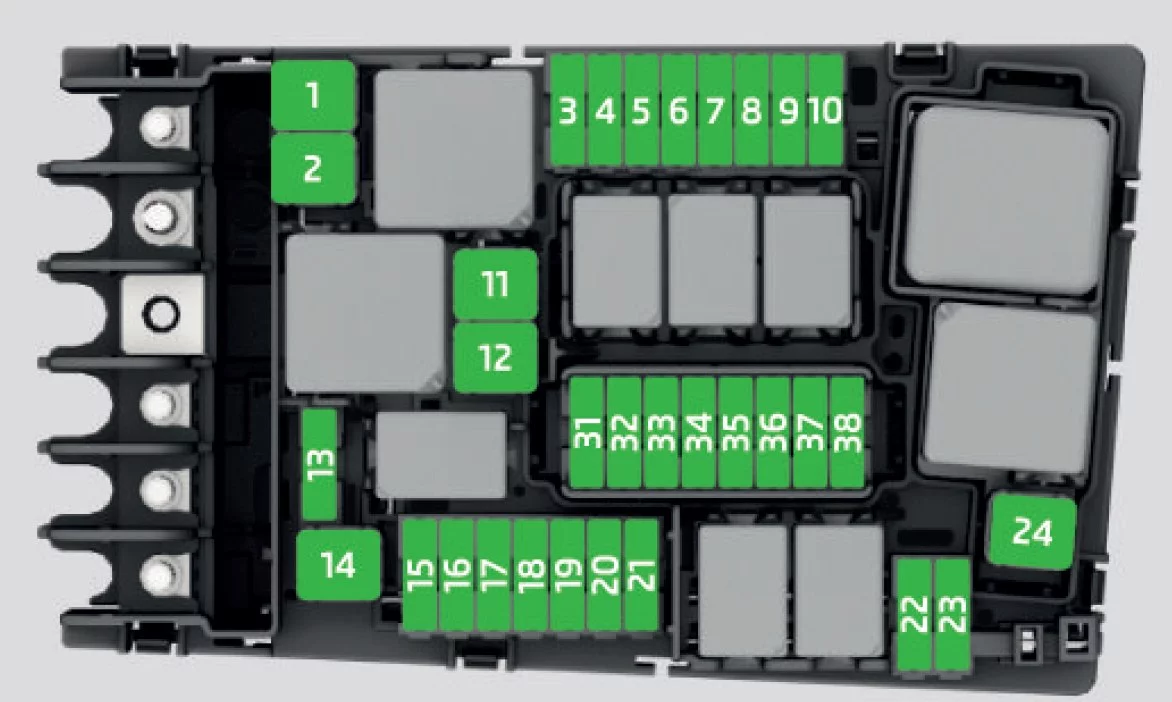

Schemat skrzynki bezpieczników w komorze silnika
| Numer | Opis |
|---|---|
| 1 | Jednostka sterująca dla ESC, ABS |
| 2 | Jednostka sterująca dla ESC, ABS |
| 3 | Jednostka sterująca silnika |
| 4 | Wentylator chłodnicy;
Czujnik temperatury oleju; Czujnik objętości powietrza; Zawór sterujący ciśnieniem paliwa; Przekaźnik elektrycznego ogrzewania dodatkowego. |
| 5 | Cewka przekaźnika układu zapłonowego;
Cewka przekaźnika CNG. |
| 6 | Czujnik hamulca |
| 7 | Pompa płynu chłodzącego;
Przesłona chłodnicy. |
| 8 | Sonda lambda |
| 9 | Zapłon;
Jednostka sterująca układu podgrzewania wstępnego. |
| 10 | Sterownik pompy paliwa;
Zapłon. |
| 11 | Elektryczny system ogrzewania dodatkowego |
| 12 | Elektryczny system ogrzewania dodatkowego |
| 13 | Jednostka sterująca automatycznej skrzyni biegów |
| 14 | Nie przypisano |
| 15 | Klakson |
| 16 | Zapłon;
Pompa paliwa. |
| 17 | Jednostka sterująca ABS;
ESC; Jednostka sterująca silnika. |
| 18 | Jednostka sterująca magistrali danych |
| 19 | Wycieraczki |
| 20 | Alarm |
| 21 | Ogrzewanie przedniej szyby – lewe |
| 22 | Jednostka sterująca silnika |
| 23 | Rozrusznik |
| 24 | Elektryczny system ogrzewania dodatkowego |
| 31 | Nie przypisano |
| 32 | Nie przypisano |
| 33 | Nie przypisano |
| 34 | Ogrzewacz szyby przedniej – prawy |
| 35 | Nie przypisano |
| 36 | Nie przypisano |
| 37 | Jednostka sterująca do ogrzewania postojowego |
| 38 | Nie przypisano |
