Skoda Octavia iV plug-in (2020) – schematy bezpieczników i przekaźników

Rocznik 2020

Zaktualizowano 17.05.2023

Skoda Octavia iV plug-in (2020) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia iV plug-in z lat: 2020.

Skoda Octavia iV plug-in jest wersją hybrydową plug-in popularnego modelu Skoda Octavia, wprowadzoną w roku 2020. Oferuje połączenie zaawansowanej technologii napędu elektrycznego z praktycznością i komfortem Octavii.

Octavia iV plug-in wyposażona jest w układ napędowy składający się z silnika spalinowego i silnika elektrycznego, co umożliwia korzystanie z napędu elektrycznego, spalinowego lub ich kombinacji. Silnik spalinowy to zwykle jednostka benzynowa, a moc elektryczna pochodzi z baterii litowo-jonowej, którą można ładować z gniazdka lub poprzez odzyskiwanie energii podczas hamowania.

Jednym z głównych atutów Octavii iV plug-in jest jej osiągi. Silnik elektryczny zapewnia moment obrotowy od samego początku, co przekłada się na dynamiczne przyspieszenie. Dzięki temu Octavia iV może osiągnąć wysoką prędkość i zapewniać płynne i ciche przemieszczanie się w trybie elektrycznym.

Innym ważnym aspektem jest oszczędność paliwa i niskie emisje CO2. Dzięki możliwości jazdy na napędzie elektrycznym, Octavia iV plug-in jest bardziej ekologiczna i efektywna w zużyciu paliwa niż tradycyjne pojazdy wyłącznie spalinowe. Zasięg na czystym napędzie elektrycznym wynosi zwykle kilkanaście do kilkudziesięciu kilometrów, co pozwala na pokonanie krótkich dystansów bez emisji spalin.

Praktyczność Octavii iV plug-in nie odbiega od standardowych wersji. Zachowuje przestronne wnętrze, obszerny bagażnik i wygodne miejsca dla pasażerów. Wnętrze zostało starannie zaprojektowane, oferując wysoką jakość materiałów i nowoczesne funkcje, takie jak system multimedialny, systemy bezpieczeństwa i asystentów kierowcy.

Warto również zaznaczyć, że Octavia iV plug-in posiada różne tryby jazdy, które pozwalają dostosować charakterystykę napędu do preferencji kierowcy i warunków drogowych. Można wybierać między trybem pełni elektrycznym, hybrydowym lub trybem sportowym, który wykorzystuje pełną moc obu silników dla jeszcze lepszych osiągów.

Podsumowując, Skoda Octavia iV plug-in to nowoczesna i efektywna wersja hybrydowa popularnego modelu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

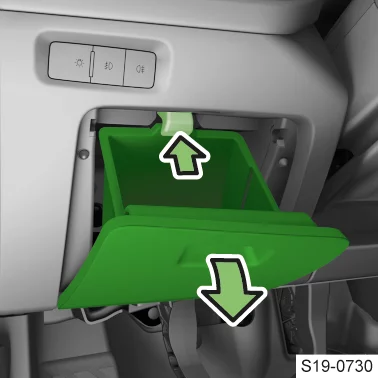

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie

Otworzyć schowek po stronie kierowcy.

Skoda Octavia iV plug-in (2020) - schematy bezpieczników i przekaźników

Naciśnij przycisk i otwórz schowek.
Zmień bezpiecznik.
Zamknąć schowek.

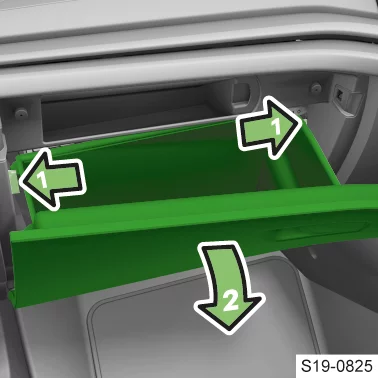

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

Otworzyć schowek po stronie pasażera.

Zwolnij drążek hamulcowy schowka.

Naciśnij występy blokujące, schowek schowa się.
Zmień bezpiecznik.
Włóż i zablokuj drążek hamulcowy.
Zamknąć schowek.

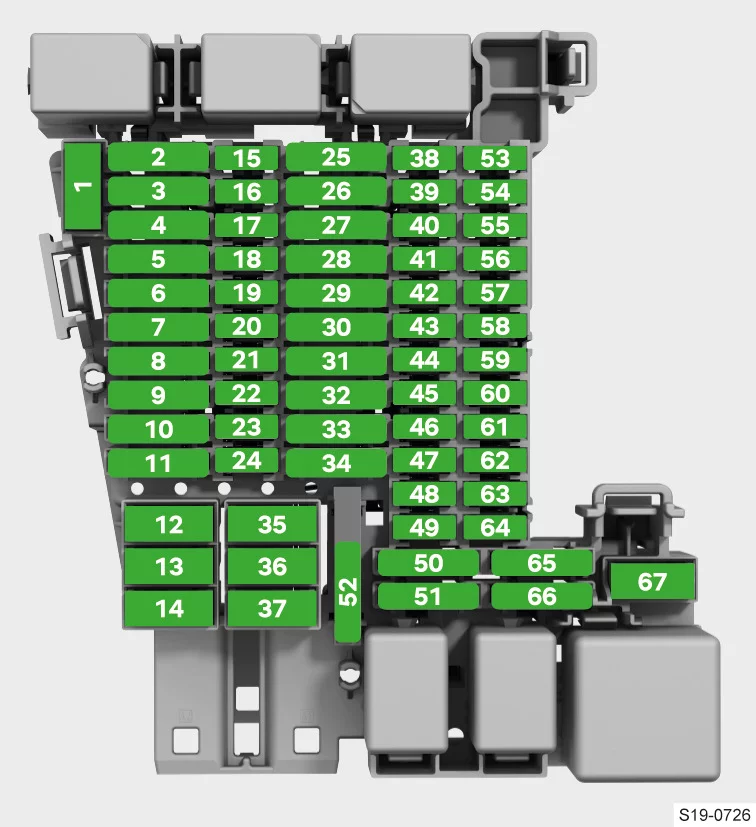

Numer	Opis
1	wolny
2	wolny
3	Hak holowniczy
4	wolny
5	Dźwignia sterująca automatycznej skrzyni biegów
6	Oświetlenie wnętrza
7	Ogrzewanie siedzeń przednich
8	Dach przesuwno-uchylny
9	Centralne ryglowanie + podnośnik szyb (lewa strona pojazdu), lewe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka)
10	wolny
11	Hak holowniczy
12	Oświetlenie pojazdu – strona prawa
13	Zamek centralny (drzwi tylne i pokrywa bagażnika, klapka wlewu paliwa), spryskiwacz szyby przedniej, system czyszczenia reflektorów
14	wzmacniacz muzyki
15	wolny
16	Poduszki bezpieczeństwa
17	wolny
18	Blokada kolumny kierownicy, KESSY (system bezkluczykowego rozruchu)
19	Zestaw wskaźników, połączenie alarmowe, usługi online
20	Phonebox, porty USB
21	Kamera cofania, system obserwacji otoczenia (Top View)
22	Wentylacja siedziska z przodu
23	Oświetlenie wnętrza z przodu, mikrofon, obsługa dachu przesuwno-uchylnego
24	napęd na wszystkie koła
25	Napinacz pasa – z przodu z lewej
26	Centralne ryglowanie + podnośnik szyb (prawa strona pojazdu), prawe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka)
27	Napinacz pasa – z przodu z prawej
28	System kontroli akumulatorów wysokonapięciowych – bezpieczne wyłączanie systemu wysokonapięciowego Bezpiecznik może wymieniać tylko specjalistyczna firma!
29	Hak holowniczy
30	urządzenie Infotainment
31	Hak holowniczy
32	ogrzewanie tylnych siedzeń
33	wolny
34	gniazdo 230 V
35	Oświetlenie pojazdu – strona lewa
36	Klimatyzacja
37	Elektryczna pokrywa bagażnika
38	wolny
39	ogrzewanie kierownicy
40	wolny
41	magistrala danych
42	Automatyczna skrzynia biegów, wskaźnik biegów
43	Klimatyzacja przednia, klimatyzacja tylna, ogrzewanie dodatkowe (ogrzewanie postojowe), ogrzewanie tylnej szyby
44	Asystent zmiany pasa ruchu (Side Assist), złącze diagnostyczne, czujnik deszczu do świateł, automatyczna regulacja zasięgu reflektorów, hamulec postojowy, alarm, włącznik światła, przyciski w konsoli środkowej
45	Elektronika kolumny kierownicy, dźwignia obsługowa pod kierownicą
46	Ekran Infotainment, wyświetlacz przezierny
47	Układ aktywnego zawieszenia (DCC)
48	wolny
49	wolny
50	wolny
51	wolny
52	gniazdo 12 V w bagażniku
53	Bezdotykowa obsługa pokrywy bagażnika
54	wolny
55	wolny
56	wolny
57	wolny
58	Asystent parkowania, pomoc w parkowaniu, przedni czujnik radarowy, kamera przednia do systemów asystujących
59	Hamulec postojowy, klimatyzacja, czujnik biegu wstecznego, lusterko wewnętrzne, generator dźwięku silnika
60	Złącze diagnostyczne
61	Przełącznik pedału sprzęgła, układ wysokowoltowy, elektronika do napędu elektrycznego
62	USB tylne, USB na lusterku wewnętrznym
63	wolny
64	wolny
65	Generator dźwięku silnika
66	wycieraczka szyby tylnej
67	Ogrzewanie szyby tylnej

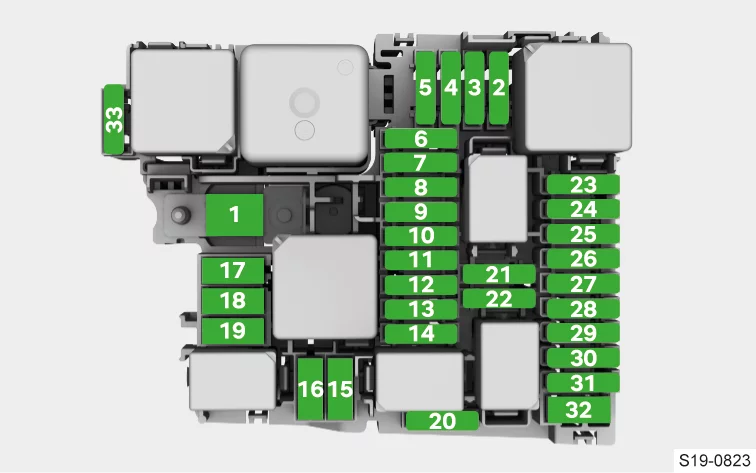

Skrzynka bezpieczników w komorze silnika

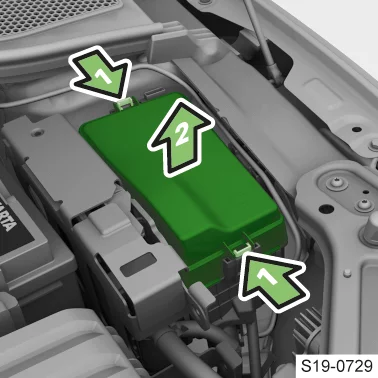

Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.
Zmień bezpiecznik.
Załóż pokrywę i zatrzaśnij.

Dopasuj prawidłowo pokrywę i zaczep mocno.

Skoda Octavia iV plug-in (2020) - schematy bezpieczników i przekaźników

Numer	Opis
1	Wspomaganie kierownicy Bezpiecznik może wymieniać tylko specjalistyczna firma!
2	System pomocy ESC, układ sterowania silnika, elementy silnika
3	Ładowarka do akumulatora wysokiego napięcia, napęd elektryczny
4	Lewy reflektor przedni
5	Prawy przedni reflektor
6	System alarmowy
7	wolny
8	Urządzenie wspomagania hamulców
9	sygnał dźwiękowy
10	wycieraczki przednie
11	Klimatyzacja
12	wolny
13	System pomocy ESC
14	Ogrzewanie dodatkowe (ogrzewanie postojowe)
15	System pomocy ESC
16	Automatyczna skrzynia biegów
17	Ogrzewanie
18	Ogrzewanie
19	wolny
20	Blokada poprzeczna przedniej osi (VAQ)
21	układ sterowania silnika
22	wolny
23	układ sterowania silnika
24	części silnika
25	części silnika
26	części silnika
27	Sondy lambda
28	części silnika
29	Pompa paliwa
30	części silnika
31	wolny
32	Ogrzewanie szyby przedniej
33	Ogrzewanie

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
