W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia II z lat: 2009.

Skoda Octavia II rocznik 2009 to wciąż stosunkowo nowoczesny samochód, który zaczął wprowadzać wiele nowych funkcji i ulepszeń w porównaniu z jego poprzednikiem. W standardzie samochód był wyposażony w system ESP, ABS, system kontroli trakcji oraz sześć poduszek powietrznych, co w tamtych czasach było już dość standardowe.

Wersja z 2009 roku miała kilka opcji silników benzynowych oraz diesla, w tym popularny silnik 1.9 TDI, który był chwalony za swoją niezawodność i oszczędność paliwa. W porównaniu z poprzednikiem, Octavia II miała większy bagażnik i bardziej przestronne wnętrze.

Podsumowując, Skoda Octavia II rocznik 2009 był to bardzo dobry samochód, który oferował wiele ulepszeń i nowych funkcji w porównaniu z poprzednikiem. Był to także wygodny i przestronny samochód z niezawodnymi silnikami, które charakteryzowały się oszczędnością paliwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

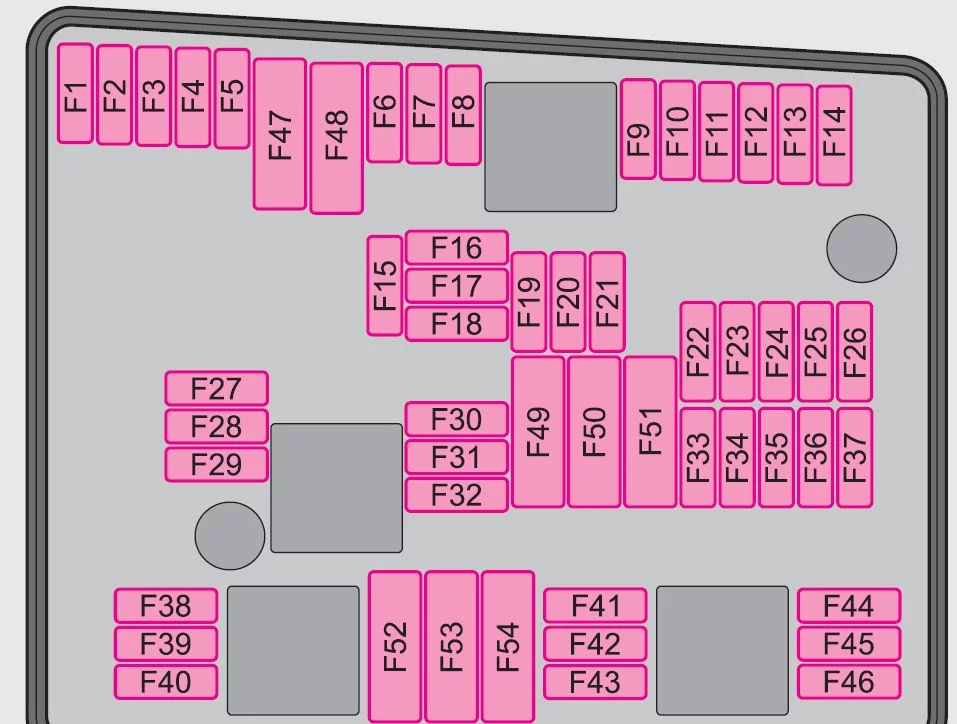

Skrzynka bezpieczników w komorze silnika

Skoda Octavia II (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F1 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.

30
F2 Zawory do ABS 30
F3 Nie przypisano
F4 Obwód pomiarowy 5
F5 Klakson 15
F6 Nie przypisano
F7 Zawór dozowania paliwa 15
F8 Nie przypisano
F9 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.

10
F10 Pompa diagnostyki nieszczelności 10
F11 Sonda lambda przed katalizatorem;

Jednostką sterującą silnika.

10
F12 Sonda lambda za katalizatorem 10
F13 Jednostka sterująca automatycznej skrzyni biegów 15
F14 Nie przypisano
F15 Pompa płynu chłodzącego 10
F 16 Nie przypisano
F17 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
F18 Wzmacniacz audio (nagłośnienie) 30
F19 Radio 15
F20 Telefon 5
F21 Nie przypisano
F22 Nie przypisano
F23 Jednostka sterująca silnika 10
F24 Jednostka sterująca dla magistrali danych CAN 5
F25 Nie przypisano
F26 Nie przypisano
F27 Nie przypisano
F28 Jednostka sterująca silnika 15
F29 Uruchomienie dobiegu pompy płynu chłodzącego 5
F30 Jednostka sterująca do ogrzewania postojowego 20
F31 Wycieraczka szyby przedniej 30
F32 Nie przypisano
F33 Nie przypisano
F34 Nie przypisano
F35 Nie przypisano
F36 Nie przypisano
F37 Nie przypisano
F38 Wentylator chłodnicy, zawory 10
F39 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

5
F40 Cewki zapłonowe 20
F41 Nie przypisano
F42 Uruchomienie pompy paliwowej 5
F43 Nie przypisano
F44 Nie przypisano
F45 Nie przypisano
F46 Nie przypisano
F47 Centralna jednostka sterująca;

Lewe reflektory główne.

30
F48 Pompa do ABS 40
F49 Zasilanie zacisku 15 (zapłon włączony) 40
F50 Nie przypisano
F51 Nie przypisano
F52 Przekaźnik zasilania – zacisk X a) 40
F53 Wyposażenie dodatkowe 50
F54 Nie przypisano
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

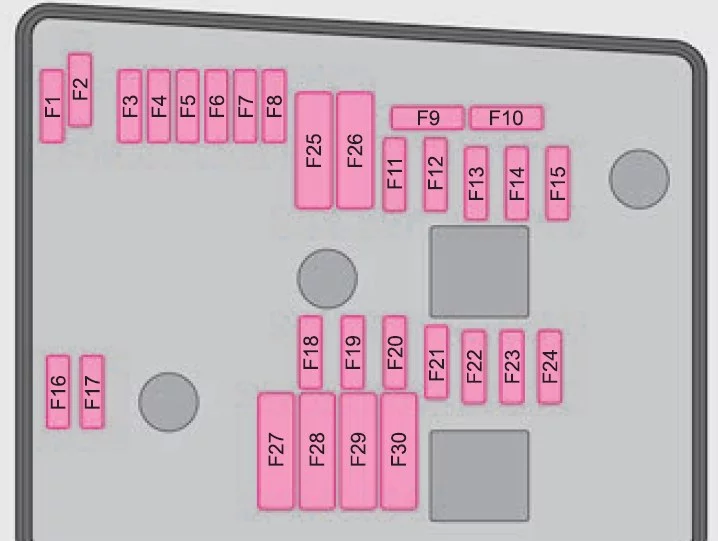

Wersja 2Skoda Octavia II (2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F1 Nie przypisano
F2 Sterownik automatycznej skrzyni biegów DQ 200 30
F3 Obwód pomiarowy 5
F4 Zawory do ABS 30/20
F5 Jednostka sterująca automatycznej skrzyni biegów 15
F6 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
F7 Zacisk zasilania 15;

Rozrusznik.

40
F8 Radio 15
F9 Telefon 5
F10 Jednostka sterująca silnika;

Przekaźnik główny.

5/10
F11 Jednostka sterująca do ogrzewania postojowego 20
F12 Jednostka sterująca dla magistrali danych CAN 5
F13 Jednostka sterująca silnika 15/30
F14 Zapłon 20
F15 Sonda lambda;

Czujnik NOx;

Przekaźnik pompy paliwa.

15
Przekaźnik systemu świec żarowych 5
F 16 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.

30
F17 Klakson 15
F18 Wzmacniacz do cyfrowego procesora dźwięku 30
F19 Wycieraczka szyby przedniej 30
F20 Pompa wodna 10
F21 Sonda lambda 10/15
F22 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

5
F23 Pompa powietrza wtórnego 5
Miernik masy powietrza 10
Pompa wysokiego ciśnienia paliwa 15
F24 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.

10
F25 Pompa do ABS 30/40
F26 Centralna jednostka sterująca;

Lewy główny reflektor;

Lewy tylny reflektor.

30
F27 Pompa powietrza wtórnego 40
Wstępne żarzenie 50
F28 Nie przypisano
F29 Zacisk zasilania 30 50
F30 Terminal Xa) 40
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

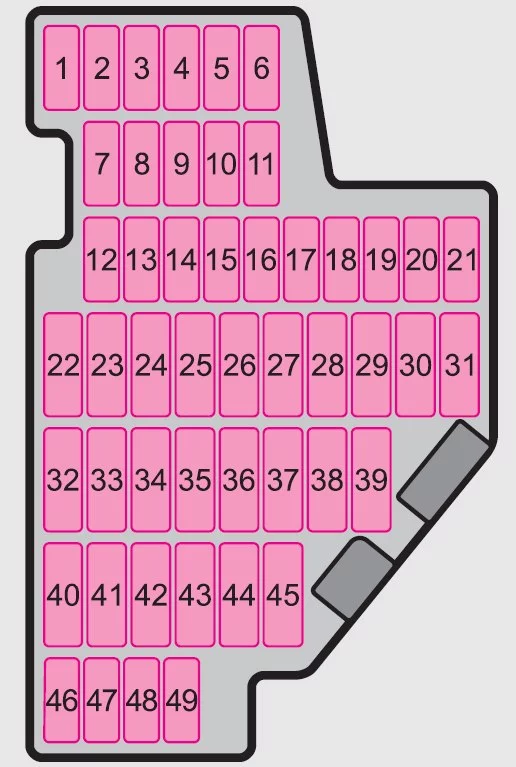

Skrzynka bezpieczników w desce rozdzielczej

Skoda Octavia II (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Gniazdo diagnostyczne;

Sterownik silnika;

Elektryczna pompa paliwa.

10
2 Jednostka sterująca dla ABS, ESP 5
3 Poduszka powietrzna 5
4 Ogrzewanie;

Klimatyzacja;

Światła cofania.

5
5 Jednostka sterująca do regulacji wiązki reflektorów 5
6 Zestaw wskaźników;

Jednostka sterująca automatycznej skrzyni biegów;

Jednostka sterująca elektromechanicznego wspomagania kierownicy;

Pomoc przy parkowaniu;

Sprzęgło Haldex.

5
7 Nie przypisano
8 Nie przypisano
9 Nie przypisano
10 Nie przypisano
11 Nie przypisano
12 Centralny zamek centralny 10
13 Gniazdo diagnostyczne;

Włącznik światła;

Światło hamowania.

10
14 Sterownik automatycznej skrzyni biegów;

Blokada dźwigni sterującej.

5
15 Centralna jednostka sterująca – oświetlenie wnętrza 7,5
16 Climatronic 10
17 Nie przypisano
18 Nie przypisano
19 Jednostka sterująca do wykrywania przyczepy 5
20 Światła doświetlające zakręty po lewej stronie 10
21 Światła doświetlające zakręty po prawej stronie 10
22 Dmuchawa powietrza do Climatronic 40
23 Przednie okno elektryczne 30
24 Zapalniczka 25
25 Ogrzewanie tylnej szyby 25
Ogrzewanie szyby tylnej;

Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa).

30
26 Gniazdo zasilania w bagażniku 20
27 Przekaźnik pompy paliwa;

Zawory wtryskowe (silnik wysokoprężny).

15
28 Nie przypisano
29 Jednostka sterująca silnika;

Nagrzewnica wentylacyjna skrzyni korbowej.

10
30 Jednostka sterująca automatycznej skrzyni biegów 20
31 Pompa próżniowa 20
32 Tylne okno elektryczne 30
33 Elektryczny dach przesuwno-uchylny 25
34 Jednostka sterująca dla funkcji komfortu 20
35 System alarmowy antykradzieżowy 5
36 System czyszczenia reflektorów 20
37 Ogrzewanie przednich siedzeń 30
38 Podgrzewane tylne siedzenia 30
39 Nie przypisano
40 Dmuchawa do ogrzewania i klimatyzacji 40
41 Wycieraczka tylnej szyby 15
42 Nie przypisano
43 Urządzenie holownicze 15
44 Urządzenie holownicze 20
45 Urządzenie holownicze 15
46 Podgrzewane dysze spryskiwaczy przedniej szyby 5
47 Przekaźnik do ogrzewania postojowego 5
48 Nie przypisano
49 Przełącznik światła 5
