W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia III z lat: 2014.

Skoda Octavia III to model samochodu osobowego klasy średniej, który produkowany był od 2013 do 2020 roku. Rok 2014 to drugi rok produkcji trzeciej generacji tego modelu.

Wersje silnikowe oferowane w 2014 roku obejmowały: benzynowy silnik 1.2 TSI o mocy 105 KM, benzynowy silnik 1.4 TSI o mocy 140 KM, benzynowy silnik 1.8 TSI o mocy 180 KM oraz diesla o pojemności 1.6 TDI o mocy 105 KM i 2.0 TDI o mocy 150 lub 184 KM. W zależności od wybranej wersji silnikowej samochód mógł być wyposażony w manualną lub automatyczną skrzynię biegów.

Wersje wyposażenia w 2014 roku obejmowały: Active, Ambition, Elegance oraz topową Laurin & Klement, która oferowała bogatsze wyposażenie, w tym skórzaną tapicerkę, system audio firmy Canton, system nawigacji satelitarnej oraz adaptacyjne reflektory biksenonowe.

W 2014 roku Skoda Octavia III zdobyła tytuł „Samochodu Roku w Polsce”.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Fabia III (2016) - schematy bezpieczników i przekaźników

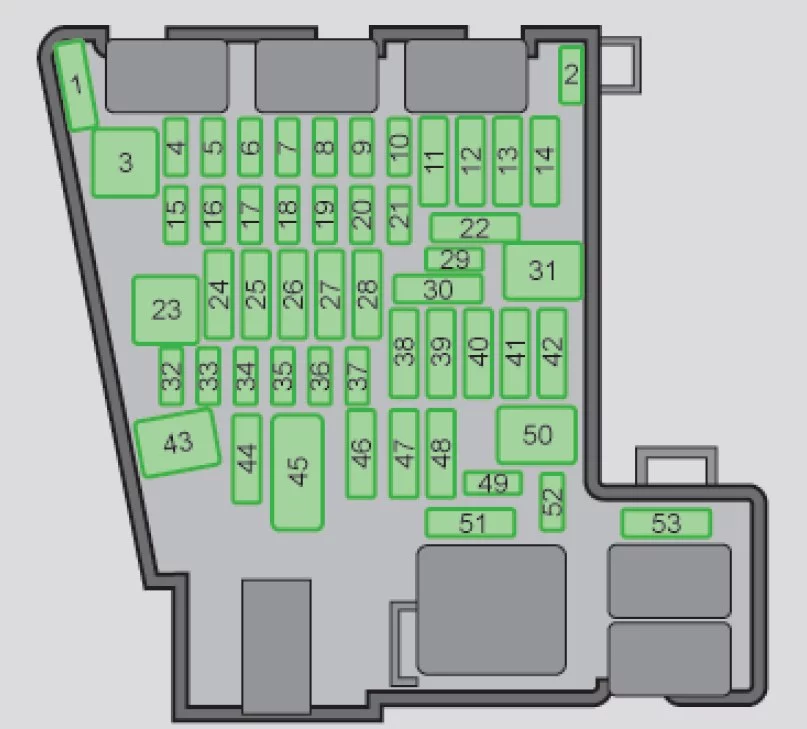

Skrzynka bezpieczników w desce rozdzielczej

Skoda Octavia III (2014) - schematy bezpieczników i przekaźników
Numer Opis
1 Nie przypisano
2 Nie przypisano
3 Nie przypisano
4 Nie przypisano
5 Jednostka sterująca magistrali danych
6 Czujnik alarmu
7 Sterownik klimatyzacji;

Ogrzewanie;

Odbiornik pilota do ogrzewania postojowego;

Dźwignia sterująca automatycznej skrzyni biegów;

Przekaźnik ogrzewania tylnej szyby;

Ogrzewanie szyby przedniej.

8 Włącznik światła;

Czujnik deszczu;

Gniazdo diagnostyczne.

9 Sprzęgło Haldex
10 Ekran dotykowy
11 Podgrzewane tylne siedzenia
12 Radio
13 Napinacz paska – strona kierowcy
14 Dmuchawa powietrza do klimatyzacji, ogrzewania
15 Elektryczna blokada kierownicy
16 Wzmacniacz sygnału do telefonu;

Preinstalacja telefoniczna.

17 Klaster instrumentów
18 Nie przypisano
19 Jednostka sterująca KESSY
20 Moduł kierownicy
21 Nie przypisano
22 Otwieranie drzwi bagażnika
23 Światło – prawy
24 Dach panoramiczny
25 Sterownik centralnego zamka drzwi przednich prawych;

Podnośniki szyb – lewe.

26 Podgrzewane fotele przednie
27 Wzmacniacz muzyczny
28 Hak holowniczy
29 Nie przypisano
30 Nie przypisano
31 Reflektor – lewy
32 Pomoc w parkowaniu (Asystent parkowania)
33 Przełącznik poduszki powietrznej do świateł awaryjnych
34 Przycisk TCS;

ESC;

Wyświetlacz kontroli opon;

Czujnik ciśnienia klimatyzacji;

Włącznik świateł cofania;

Ściemnianie lusterka wstecznego;

Przycisk START-STOP;

Preinstalacja telefonu;

Sterowanie ogrzewaniem tylnych siedzeń;

Czujnik klimatyzacji;

Gniazdo 230 V;

Siłownik dźwiękowy.

35 Reflektor;

Regulacja wiązki reflektorów;

Złącze diagnostyczne;

Kamera;

Radar.

36 Reflektor prawy
37 Reflektor lewy
38 Hak holowniczy
39 Sterownik centralnego zamka drzwi przednich – prawych, szyb elektrycznych – przednich i tylnych prawych
40 Gniazdo zasilania 12 V
41 Przekaźnik CNG
42 Sterownik centralnego zamka tylnych drzwi – lewe, prawe, system czyszczenia reflektorów, wycieraczki szyby
43 Wizjer do żarówek wyładowczych;

Oświetlenie wnętrza.

44 Hak holowniczy
45 Jednostka sterująca do sterowania regulacją fotela
46 Gniazdo zasilania 230 V
47 Wycieraczka tylnej szyby
48 Nie przypisano
49 Cewka na przekaźniku rozrusznika;

Przełącznik pedału sprzęgła.

50 Nie przypisano
51 Napinacz pasa – strona pasażera z przodu
52 Nie przypisano
53 Przekaźnik ogrzewania tylnej szyby

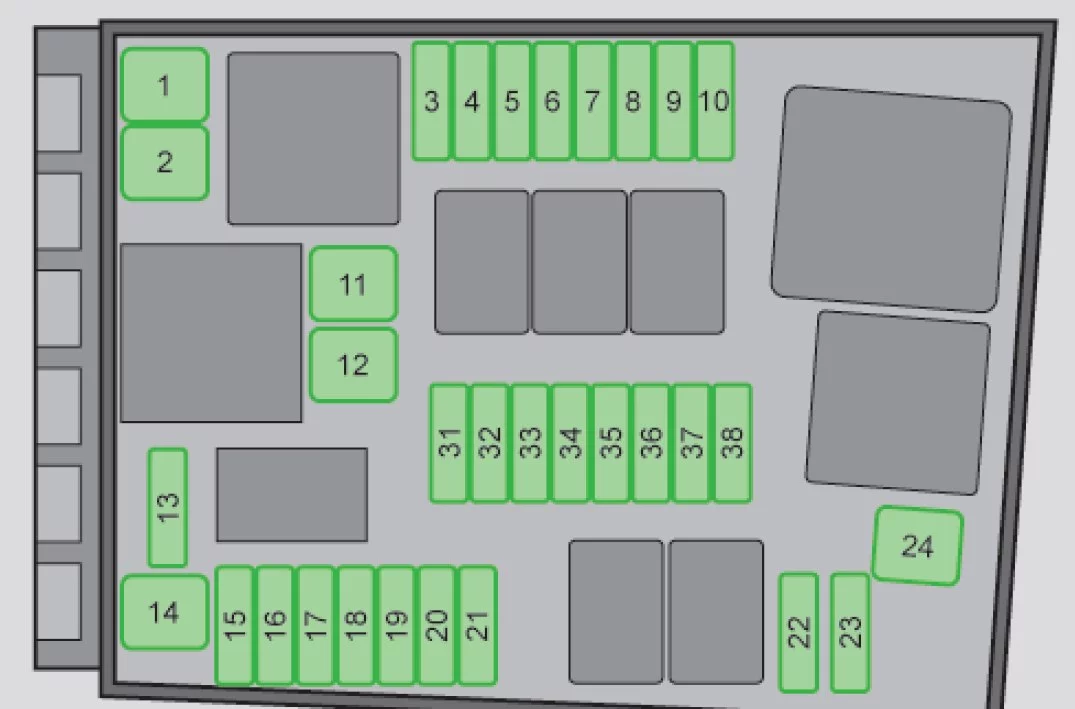

Skrzynka bezpieczników w komorze silnika

Skoda Octavia III (2014) - schematy bezpieczników i przekaźników
Numer Opis
1 Jednostka sterująca dla ESC, ABS
2 Jednostka sterująca dla ESC, ABS
3 Jednostka sterująca silnika
4 Sterownik silnika;

Przekaźnik elektrycznego ogrzewania dodatkowego.

5 Elementy silnika
6 Czujnik hamulca;

Elementy silnika.

7 Pompa płynu chłodzącego;

Elementy silnika.

8 Sonda lambda
9 Zapłon;

Jednostka sterująca układu świec żarowych;

Elementy silnika.

10 Sterownik pompy paliwa;

Zapłon.

11 Elektryczny system ogrzewania dodatkowego
12 Elektryczny system ogrzewania dodatkowego
13 Jednostka sterująca automatycznej skrzyni biegów
14 Nie przypisano
15 klakson
16 Zapłon;

Pompa paliwa.

17 Jednostka sterująca ABS;

ESC;

Jednostka sterująca silnika.

18 Jednostka sterująca magistrali danych
19 Wycieraczki
20 Alarm
21 Ogrzewanie przedniej szyby – lewe
22 Jednostka sterująca silnika
23 Rozrusznik
24 Elektryczny system ogrzewania dodatkowego
31 Nie przypisano
32 Nie przypisano
33 Nie przypisano
34 Ogrzewanie przedniej szyby – prawa
35 Nie przypisano
36 Nie przypisano
37 Jednostka sterująca do ogrzewania postojowego
39 Nie przypisano
