W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia III z lat: 2013.

Skoda Octavia III to samochód osobowy klasy średniej, który został zaprezentowany w 2013 roku. Jest to trzecia generacja tego modelu, a jej premiera odbyła się podczas targów motoryzacyjnych w Genewie.

Octavia III to auto o nowoczesnym wyglądzie, który charakteryzuje się dynamicznymi liniami i wyraźnymi przetłoczeniami. W porównaniu do poprzednika, model ten ma większe wymiary, co przekłada się na przestronność wewnątrz kabiny pasażerskiej oraz pojemność bagażnika.

W zależności od wersji wyposażenia, w Octavii III można znaleźć wiele ciekawych rozwiązań technologicznych, takich jak system nawigacji satelitarnej, adaptacyjne reflektory LED, asystenta parkowania czy system monitorowania martwego pola.

W 2017 roku Octavia III przeszła facelifting, w którym zmienił się m.in. kształt reflektorów oraz zderzaków. Dodatkowo, auto otrzymało nowe silniki, a także ulepszony system multimedialny.

Podsumowując, Skoda Octavia III to ciekawa propozycja dla osób szukających samochodu klasy średniej o przestronnym wnętrzu, nowoczesnym wyglądzie i bogatym wyposażeniu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Octavia IV (2022) - schematy bezpieczników i przekaźników

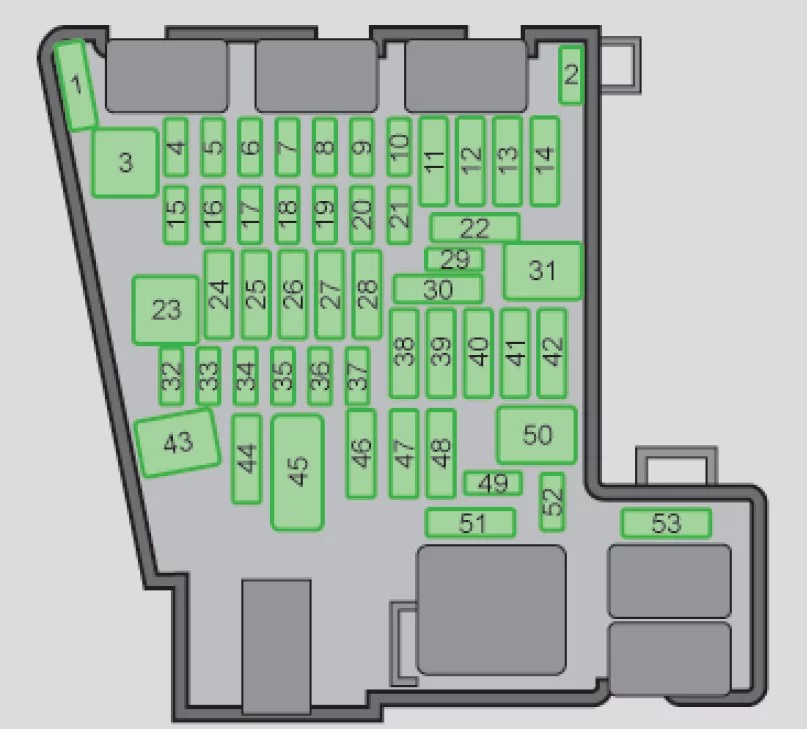

Skrzynka bezpieczników w desce rozdzielczej

Skoda Octavia (2013) - schematy bezpieczników i przekaźników
Numer Opis
1 Nie przypisano
2 Nie przypisano
3 Nie przypisano
4 Nie przypisano
Reklama
5 Jednostka sterująca magistrali danych
6 Czujnik alarmu
7 Sterownik klimatyzacji;

Ogrzewanie;

Odbiornik pilota do ogrzewania postojowego;

Dźwignia sterująca automatycznej skrzyni biegów;

Przekaźnik ogrzewania tylnej szyby;

Ogrzewanie szyby przedniej.
8 Włącznik światła;

Czujnik deszczu;

Gniazdo diagnostyczne.
9 Sprzęgło Haldex
10 Ekran dotykowy
11 Podgrzewane tylne siedzenia
12 Radio
13 Napinacz paska – strona kierowcy
14 Dmuchawa powietrza do klimatyzacji, ogrzewania
15 Elektryczna blokada kierownicy
16 Wzmacniacz sygnału do telefonu;

Preinstalacja telefoniczna.
17 Klaster instrumentów
18 Nie przypisano
19 Jednostka sterująca KESSY
20 Moduł kierownicy
21 Nie przypisano
22 Otwieranie drzwi bagażnika
23 Światło – prawe
24 Dach panoramiczny
Reklama
25 Sterownik centralnego zamka drzwi przednich prawych;

Podnośniki szyb – lewe.
26 Podgrzewane fotele przednie
27 Wzmacniacz muzyczny
28 Urządzenie holownicze
29 Nie przypisano
30 Nie przypisano
31 Reflektor – lewy
32 Pomoc w parkowaniu (Asystent parkowania)
33 Poduszka powietrzna
34 Przycisk TCS;

ESC;

Wyświetlacz kontroli opon;

Czujnik ciśnienia klimatyzacji;

Włącznik świateł cofania;

Ściemnianie lusterka wstecznego;

Przycisk START-STOP;

Preinstalacja telefonu;

Sterowanie ogrzewaniem tylnych siedzeń;

Czujnik klimatyzacji;

Gniazdo 230 V;

Siłownik dźwiękowy.
35 Reflektor;

Regulacja wiązki reflektorów;

Złącze diagnostyczne;

Kamera;

Radar.
36 Reflektor prawy
37 Reflektor lewy
38 Urządzenie holownicze
39 Sterownik centralnego zamka drzwi przednich – prawych, szyb elektrycznych – przednich i tylnych prawych
Reklama
40 Gniazdo zasilania 12 V
41 Przekaźnik CNG
42 Sterownik centralnego zamka tylnych drzwi – lewe, prawe, system czyszczenia reflektorów, wycieraczki szyby
43 Wizjer do żarówek wyładowczych;

Oświetlenie wnętrza.
44 Urządzenie holownicze
45 Jednostka sterująca do sterowania regulacją fotela
46 Gniazdo zasilania 230 V
47 Wycieraczka tylnej szyby
48 Nie przypisano
49 Cewka na przekaźniku rozrusznika;

Przełącznik pedału sprzęgła.
50 Nie przypisano
51 Napinacz pasa – strona pasażera z przodu
52 Nie przypisano
53 Przekaźnik ogrzewania tylnej szyby

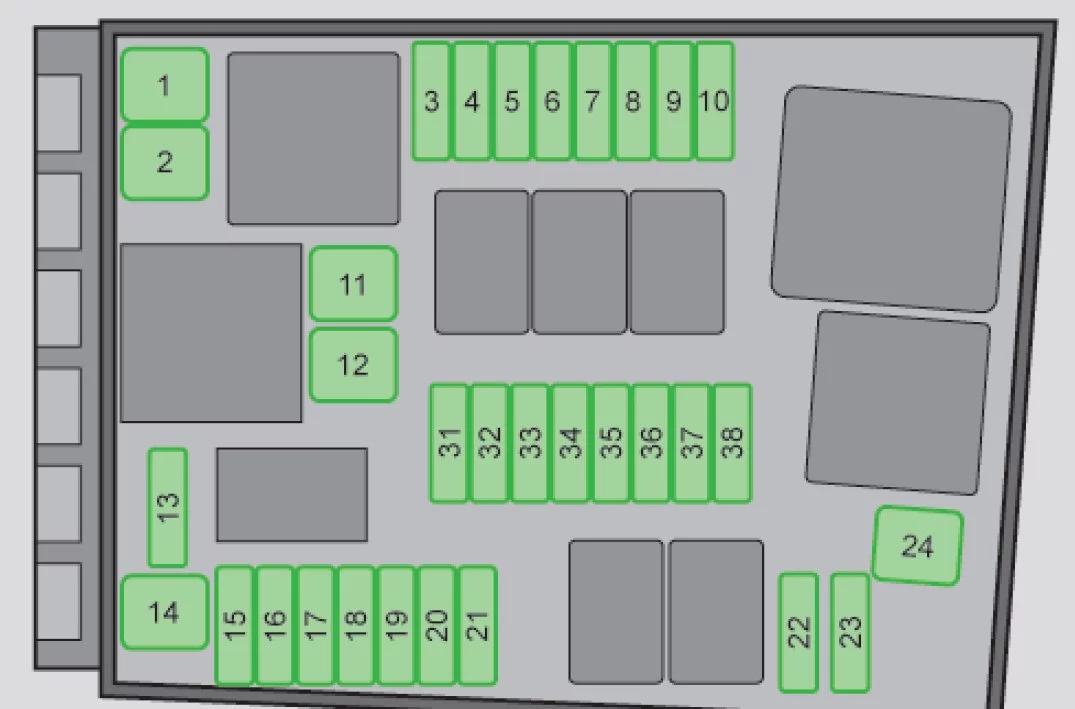

Skrzynka bezpieczników w komorze silnika

Skoda Octavia (2013) - schematy bezpieczników i przekaźników
Numer Opis
F1 Jednostka sterująca dla ESC
F2 Jednostka sterująca dla ESC, ABS
F3 Jednostka sterująca silnika
F4 Sterownik silnika;

Przekaźnik elektrycznego ogrzewania dodatkowego.
F5 Elementy silnika
F6 Czujnik hamulca;

Elementy silnika.
F7 Pompa płynu chłodzącego;

Elementy silnika.
Reklama
F8 Sonda lambda
F9 Zapłon;

Jednostka sterująca układu świec żarowych;

Elementy silnika.
F10 Sterownik pompy paliwa;

Zapłon.
F11 Elektryczny system ogrzewania dodatkowego
F12 Elektryczny system ogrzewania dodatkowego
F13 Jednostka sterująca automatycznej skrzyni biegów
F14 Ogrzewanie przedniej szyby – lewe
F15 Klakson
F 16 Zapłon;

Pompa paliwa.
F17 Jednostka sterująca ABS, ESC;

Jednostka sterująca silnika.
F18 Jednostka sterująca magistrali danych
F19 Wycieraczki
F20 Alarm
F21 ABS
F22 Jednostka sterująca silnika
F23 Rozrusznik
F24 Elektryczny system ogrzewania dodatkowego
F31 Nie przypisano
F32 Nie przypisano
F33 Nie przypisano
F34 Ogrzewanie przedniej szyby – prawa
F35 Nie przypisano
F36 Nie przypisano
F37 Jednostka sterująca do ogrzewania postojowego
F39 Nie przypisano
