W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia II z lat: 2011.

Skoda Fabia II z rocznika 2011 to kontynuacja drugiej generacji tego popularnego miejskiego samochodu. W stosunku do poprzedniego roku modelowego, w Fabii II wprowadzono niewielkie zmiany stylistyczne oraz ulepszenia w zakresie wyposażenia i technologii.

Wersje nadwoziowe Skody Fabii II z 2011 roku pozostały takie same jak w poprzednich latach, czyli hatchback, kombi (Fabia Combi) i sedan (Fabia Sedan). Samochód był oferowany w różnych wersjach wyposażenia, w tym w wersji podstawowej (Classic), Comfort, Ambiente i Elegance.

Skoda Fabia II z 2011 roku oferowała gamę silników benzynowych i wysokoprężnych, w tym silniki o pojemności 1.2, 1.4 i 1.6 litra oraz mocach od 60 do 105 KM, a także silniki wysokoprężne o pojemności 1.2, 1.6 i 1.9 litra oraz mocach od 70 do 105 KM. Silniki były oferowane z manualną skrzynią biegów lub automatyczną skrzynią DSG.

W zakresie bezpieczeństwa Skoda Fabia II z 2011 roku oferowała system ABS, ESP, poduszki powietrzne dla kierowcy i pasażera, a także boczne poduszki powietrzne i kurtyny powietrzne. W standardzie była także klimatyzacja, a w wyższych wersjach wyposażenia dodatkowo tempomat, system audio z 6-głośnikami, skórzana kierownica i wiele innych funkcji.

Podobnie jak w przypadku poprzednich roczników, Skoda Fabia II z 2011 roku była ceniona za przestronność, oszczędność paliwa, niskie koszty utrzymania oraz niezawodność. Samochód ten był popularnym wyborem zarówno dla osób poszukujących miejskiego samochodu, jak i dla rodzin z dziećmi, ze względu na swoją wygodną kabinę i dużą pojemność bagażnika.

Zobacz także: Skoda Superb III (2023) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

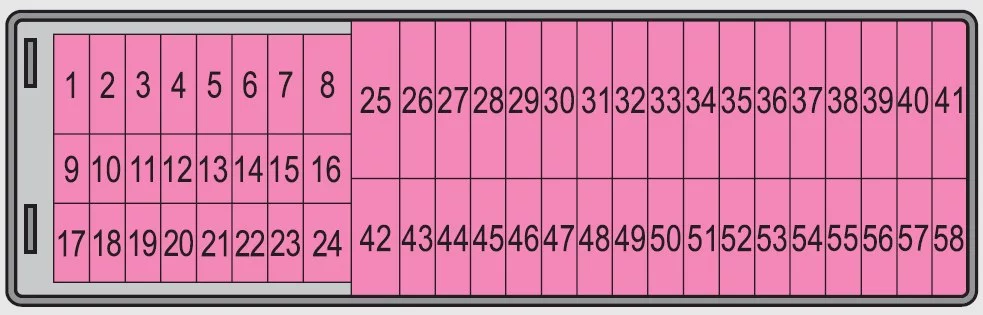

Skrzynka bezpieczników w desce rozdzielczej

Skoda Fabia II (2011) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Nie przypisano	—
2	START-STOP	5
3	Zestaw wskaźników; Regulacja zasięgu reflektorów.	7,5
4	Jednostka sterująca ABS	5
5	Silnik benzynowy: System tempomatu	5
6	Światło cofania (ręczna skrzynia biegów)	10
7	Zapłon	15
7	Sterownik silnika; Automatyczna skrzynia biegów.	7,5
8	Przełącznik pedału hamulca; Wentylator płynu chłodzącego.	5
9	Elementy obsługi ogrzewania; Sterownik klimatyzacji; Pomoc w parkowaniu; Sterownik świateł zakrętowych; Wentylator płynu chłodzącego.	5
10	Klimatyzacja a)	7,5
11	Regulacja lusterka	5
12	Jednostka sterująca do wykrywania przyczepy	5
13	Jednostka sterująca automatycznej skrzyni biegów	5
14	Silnik do reflektorów halogenowych z funkcją doświetlania zakrętów	10
15	Nawigacja PDA	5
16	Elektrohydrauliczne wspomaganie kierownicy	5
17	START – STOP – radio	10
17	Światła do jazdy dziennej	7,5
18	Ogrzewanie lusterek	5
19	S-kontakt	5
20	Jednostka sterująca silnika	5
	Jednostka sterująca silnika	7,5
	Przekaźnik pompy paliwa	15
	Jednostka sterująca pompy paliwa	15
21	Światło cofania; Światła przeciwmgielne z funkcją „CORNER”.	10
22	Elementy obsługi ogrzewania; Sterownik klimatyzacji; Pomoc w parkowaniu; Telefon komórkowy; Zestaw wskaźników; Czujnik kąta skrętu; ESP; Sterownik napięcia pojazdu; Kierownica wielofunkcyjna.	7,5
23	Oświetlenie wewnętrzne, schowek i bagażnik; Światła boczne.	15
24	Centralna jednostka sterująca pojazdu	5
25	Podgrzewacze siedzeń	20
26	Wycieraczka tylnej szyby	10
27	Nie przypisano	—
28	Silnik benzynowy: zawór AKF, klapa sterująca.	10
29	Wtrysk, pompa wodna	10
30	Pompa paliwowa	15
	Zapłon	20
	Tempomat; Działanie przekaźnika PTC.	5
31	Sonda lambda	10
32	Pompa wysokiego ciśnienia; Zawór ciśnieniowy.	15
33	Jednostka sterująca silnika	30/15
34	Jednostka sterująca silnika	15
34	Pompa próżniowa	20
35	Zasilanie blokady zapłonu	5
36	Światło drogowe	15
37	Tylne światło przeciwmgielne	7,5
38	Światła przeciwmgielne	10
39	Dmuchacz	30
40	Podgrzewane dysze do spryskiwaczy szyb; System czyszczenia szyby.	15
41	Nie przypisano	—
42	Ogrzewanie tylnej szyby	25
43	Klakson	20
44	Wycieraczka szyby przedniej	20
45	Centralna jednostka sterująca dla systemu komfortu	25/10
46	System alarmowy antykradzieżowy	15
47	Zapalniczka, gniazdko w bagażniku b)	15
48	ABS; START-STOP – przetwornica DC/DC ESP.	15
49	Włącz światła sygnalizacyjne, światła hamowania	15
50	START-STOP – Infotainment z przetwornicą DC/DC	30
50	Radio	10
51	Elektrycznie sterowane szyby (z przodu i z tyłu po lewej stronie)	25
52	Elektrycznie sterowane szyby (z przodu i z tyłu po prawej stronie)	25
53	Światło postojowe – lewa strona	5
53	Elektryczny dach przesuwno-uchylny
54	START-STOP – zestaw wskaźników	5
54	System alarmowy antykradzieżowy	15
55	Jednostka sterująca automatycznej skrzyni biegów DSG	30
56	System czyszczenia reflektorów	25
56	Światło postojowe – prawa strona	5
57	Lewe światło mijania; Regulacja zasięgu reflektorów.	15
58	Światła mijania po prawej stronie	15
a) Dotyczy tylko niektórych krajów. b) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

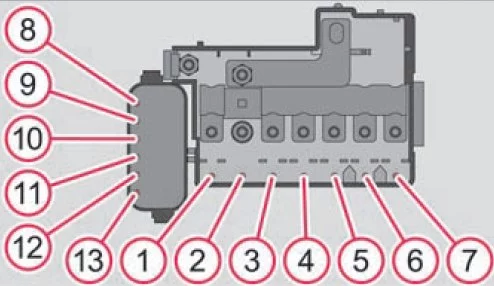

Skrzynka bezpieczników przy akumulatorze (manualna skrzynia biegów, automatyczna skrzynia biegów DSG)

Numer	Opis	Ampery [A]
1	Alternator	175
2	Nie przypisano	—
3	Wnętrze	80
4	Elektryczny system ogrzewania dodatkowego	60
5	Wnętrze	40
6	Świece żarowe; Wentylator chłodziwa.	50
7	Elektrohydrauliczne wspomaganie kierownicy	50
8	ABS lub TCS lub ESP	25
9	Wentylator chłodnicy	30
10	Wentylator chłodnicy	5
11	ABS lub TCS lub ESP	40
12	Centralna jednostka sterująca	5
13	Automatyczna skrzynia biegów	5
13	Elektryczny system ogrzewania dodatkowego	30

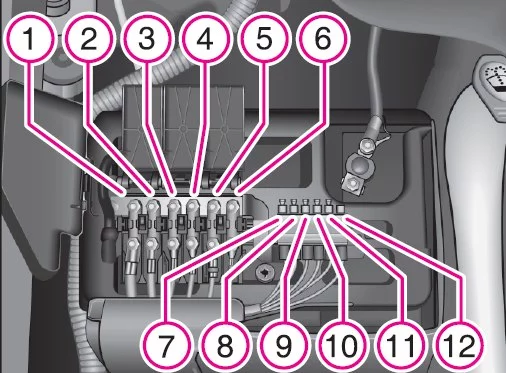

Skrzynka bezpieczników przy akumulatorze (automatyczna skrzynia biegów)

Numer	Opis	Ampery [A]
1	Alternator	175
2	Wnętrze	80
3	Elektryczny system ogrzewania dodatkowego	60
4	ESP	40
5	Elektrohydrauliczne wspomaganie kierownicy	50
6	Świece żarowe	50
7	ESP	25
8	Wentylator chłodnicy	30
9	System klimatyzacji	5
10	ABS	40
11	Centralna jednostka sterująca	5
12	Automatyczna skrzynia biegów	5
12	Elektryczny system ogrzewania dodatkowego	40
