Blok bezpieczników tablicy rozdzielczej
| Numer |
Ampery |
Opis |
| 1 | 5 | Z4 – Podgrzewane lusterko zewnętrzne po stronie kierowcy (modele bez elektrycznego regulatora szyby ohne); Z5 – Podgrzewane lusterko zewnętrzne po stronie pasażera z przodu (modele bez elektrycznego regulatora szyby ohne); Z20 – Lewy element podgrzewacza strumieniowego spryskiwaczy; Z21 – Prawy element podgrzewacza strumieniowego spryskiwaczy. |
| 2 | 5 | E3 – Włącznik świateł awaryjnych; J1 – Przekaźnik kierunkowskazów; M5 – Żarówka kierunkowskazów przednich lewych; |
| 3 | 5 | J5 – Przekaźnik światła przeciwmgielnego; E20 – Przełączniki i regulator oświetlenia instrumentów. |
| 4 | 5 | X – oświetlenie tablicy rejestracyjnej |
| 5 | 7,5 | E45 – Przełącznik tempomatu; E221 – Jednostka sterująca w kierownicy; E227 – Przycisk tempomatu (CCS) Przycisk SET; G65 – Czujnik wysokiego ciśnienia (system klimatyzacji); J131 – Sterownik podgrzewanego siedzenia kierowcy; J132 – Sterownik podgrzewanego przedniego siedzenia pasażera; J245 – Sterownik regulacji szyberdachu odsuwanego (modele bez centralnego zamka); J255 – Climatronic; G266 – Czujnik poziomu i temperatury oleju; J293 – Sterownik wentylatora chłodnicy, kierownica wielofunkcyjna; J393 – Komfortowy system (E231 – Przycisk ogrzewania lusterek zewnętrznych); J453 – Wielofunkcyjny układ kierowniczy sterownik koła; J446 – Sterownik wspomagania parkowania; J503 – Jednostka sterująca z wyświetlaczem do systemu radiowego i nawigacyjnego; N147 – Zawór 2-drogowy do zaworu odcinającego chłodziwo (powyżej F269 – przełącznik położenia klapy temperatury); V154 – Silnik sterujący klapą świeżego/recyrkulowanego powietrza. |
| 6 | 5
5 |
Do kwietnia 2001 r.: J379 – Centralny zamek i centralka alarmowa; od września 2002 r.: J651 – Przekaźnik zaworu odcinającego 1 (kod silnika BEH). |
| 7 | 10 | K142 – Lampka ostrzegawcza położenia dźwigni zmiany biegów P/N; M16 – Lewa żarówka cofania; M17 – Prawa żarówka cofania. |
| 8 | 5 | J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego |
| 9 | 5 | E256 – Przycisk TCS i ESP; G85 -Nadajnik kąta skrętu; J104 – Centralka ABS/ABS z EDL/ASR/ESP. |
| 10 | 15 510 |
do października 2001 r.: Zarządzanie silnikiem: benzyna; Zarządzanie silnikiem: olej napędowy; od listopada 2001 r.: R – Radio (styk S); J285 – Wyświetlacz we wkładce tablicy rozdzielczej; J503 – Jednostka sterująca z wyświetlaczem do radia i nawigacji; |
| 11 | 5 | J285 – Jednostka sterująca z wyświetlaczem we wkładce tablicy rozdzielczej; N110 – Elektromagnes blokady dźwigni wyboru. |
| 12 | 7,5 | J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego; G273 – Czujnik monitorowania wnętrza; G274 – Nadajnik monitorowania wnętrza; T16 – Złącze 16-stykowe, (w środkowym panelu deski rozdzielczej, połączenie autodiagnostyczne); W11 – Tylne lewe światło do czytania (modele z monitorem wnętrza); W12 – Tylne prawe światło do czytania (modele z monitorem wnętrza). |
| 13 | 10 | F – Włącznik świateł hamowania; M9 – Lewa żarówka hamulca; J…..-.Kolekcja silnika; J104 – Sterownik ABS/ABS z EDL/ ASR/ ESP; M9 – Lewa żarówka hamulca; M10 – Prawa żarówka hamulca; M21 – Lewa żarówka hamulca i światła tylnego; M25 – Żarówka wysokiego poziomu. |
| 14 | 10 | J393 – Centralna jednostka sterująca systemu komfortowej (modele bez centralnego zamka); J546 – Modele zdalnego sterowania tylnej klapy; bez centralnego zamka: M27 – Lampka ostrzegawcza lewych drzwi; M28 – Lampka ostrzegawcza prawych drzwi; W – Przednie oświetlenie wnętrza; W3 – Oświetlenie bagażnika; W11 – Tylna lewa lampka do czytania; W12- Tylna prawa lampka do czytania; W14 – Podświetlane lusterko (strona pasażera z przodu); W18 – Lewe oświetlenie bagażnika; W19 – Światło do czytania/strona kierowcy; W20 – Podświetlane lusterko (strona kierowcy). |
| 15 | 5 | G85 – Nadajnik kąta skrętu;
J217 – Jednostka sterująca automatycznej skrzyni biegów; |
| 16 | 10 | J255 – Climatronic; J293 – Sterownik wentylatora chłodnicy. |
| 17 | – | – |
| 18 | 10 | J285 – Jednostka sterująca z wyświetlaczem we wkładce tablicy rozdzielczej; L2 – Prawa żarówka z podwójnym żarnikiem; M32 – Prawa żarówka drogowa. |
| 19 | 10 | L1 – Lewa żarówka z podwójnym żarnikiem; M30 – Lewa żarówka głównego reflektora. |
| 20 | 1 | E102 – Regulator zasięgu świateł;
J427 – Rozrusznik prawego reflektora wyładowczego światła gazowego; |
| 21 | 15 | L1 – Lewa żarówka z podwójnym żarnikiem; M29 – Lewa żarówka światła mijania; J426 – Rozrusznik lewego reflektora dla światła wyładowczego gazowego; J567 – Sterownik świateł wyładowczych z regulacją zasięgu lewego reflektora. |
| 22 | 5 | J285 – Jednostka sterująca z wyświetlaczem we wkładce tablicy rozdzielczej; M3 – Żarówka z prawej strony. |
| 23 | 5 | J285 – Jednostka sterująca z wyświetlaczem we wkładce tablicy rozdzielczej; M1 – Żarówka z lewej strony. |
| 24 | 20 | E22 – Przełącznik przerywanej wycieraczki, silnik wycieraczek szyby przedniej; J31 – Przekaźnik automatycznego przerywanego spryskiwacza i wycieraczek; V – Silnik wycieraczek szyby przedniej;V59 – Pompa spryskiwacza szyby przedniej i tylnej. |
| 25 | 20 | E9 – Przełącznik dmuchawy świeżego powietrza; E35 – Przełącznik układu klimatyzacji; N24 – Rezystor szeregowy dmuchawy świeżego powietrza z bezpiecznikiem przegrzania; V2 – Dmuchawa świeżego powietrza; J293 – Sterownik wentylatora chłodnicy; J255 – Climatronic; J… – Sterowniki silnika. |
| 26 | 25 | Z1 – Ogrzewanie tylnej szyby |
| 27 | 15 | do listopada 2005: V12 – Silnik wycieraczki tylnej szyby; od grudnia 2005: U1 – Zapalniczka; U5 – Gniazdo 12 V, po lewej stronie w bagażniku. |
| 28 | 15 | G6 – Pompa paliwa (pompa wstępnego zasilania) |
| 29 | 15 2010 |
Benzyna (nie dla kodu silnika BDE) Zarządzanie silnikiem:Kod silnika BDEZarządzanie silnikiem: Diesel |
| 30 | 20 | J245 – Jednostka sterująca regulacji szyberdachu przesuwnego; V1 – Silnik szyberdachu przesuwnego. |
| 31 | 20
5 |
J217 – Sterownik automatycznej skrzyni biegów; F125 – Przełącznik wielofunkcyjny; J542 – Sterownik serwo hamulców;J492 – Jednostka sterująca napędem na cztery koła (4 ruch); |
| 32 | 10 30 |
Wtryskiwacze: Benzyna; Zarządzanie silnikiem: Diesel. |
| 33 | 20 | J31 – Przekaźnik automatycznego przerywanego mycia i wycierania; V11 – Pompa układu spryskiwaczy reflektorów. |
| 34 | 10 | Zarządzanie silnikiem |
| 35 | 30 | U10 – Gniazdo przyczepy; do listopada 2005 r.: Gniazdo U5-12 V, po lewej stronie w bagażniku. |
| 36 | 15 | J5 – Przekaźnik świateł przeciwmgłowych;
L22 – Lewa żarówka przeciwmgielna; |
| 37 | 15 510 |
do października 2001 r.: J285 – Jednostka sterująca z wyświetlaczem we wstawce na desce rozdzielczej; J503 – Jednostka sterująca z wyświetlaczem systemu radiowego i nawigacyjnego; R – Radio, kontakt S; od listopada 2001 r.: Zarządzanie silnikiem: benzyna; Zarządzanie silnikiem: olej napędowy. |
| 38 | 15 | E204 – Przełącznik zdalnego zwalniania klapy wlewu zbiornika; J379 – Centralka zamka centralnego i systemu alarmowego; J386 – Centralka drzwi kierowcy; J387 – Centralka drzwi przednich pasażerów; J388 – Centralka tylnych lewych drzwi; J389 – Centralka tylnych prawych drzwi; J398 – Tylna przekaźnik zdalnego zwalniania pokrywy; V155- Silnik blokujący klapę wlewu zbiornika. |
| 39 | 15 | E3 – Włącznik świateł awaryjnych; J1 – Przekaźnik kierunkowskazów;J567 – Sterownik świateł wyładowczych z regulacją zasięgu reflektorów po prawej stronie; J568 – Sterownik świateł wyładowczych z regulacją zasięgu reflektorów po prawej stronie; M5 – Żarówka przedniego lewego kierunkowskazu; M6 – Żarówka tylnego lewego kierunkowskazu; M7 – Żarówka kierunkowskazu przedniego prawego; M8 – Żarówka kierunkowskazu tylnego prawego. |
| 40 | 20 | H1 – Dwutonowy klakson |
| 41 | 15 | U1- Zapalniczka (do listopada 2005 r.) |
| 42 | 25 | R – Radio; R12 – Wzmacniacz; J503 – Jednostka sterująca z wyświetlaczem radia i systemu nawigacyjnego; J415 – Tuner systemu nawigacyjnego do TV; J559 – Jednostka sterująca informacjami o ruchu drogowym. |
| 43 | 10 | Zarządzanie silnikiem |
| 44 | 15 | J131 – Jednostka sterująca podgrzewanego siedzenia kierowcy;
J132 – Jednostka sterująca podgrzewanego przedniego siedzenia pasażera. |

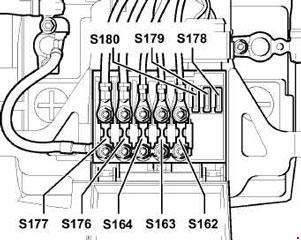

Położenie bezpieczników w uchwycie bezpiecznika/akumulatorze
Do sierpnia 2000
Od września 2000
| Numer |
Ampery [A] |
Opis |
| S162 | 50 | Podgrzewane ogrzewanie pinów |
| S163 | 50 | Zarządzanie silnikiem |
| S164 | 40 | Wentylator chłodnicy |
| S176 | 110 | Wnętrze |
| S177 | 110 150 |
Alternator (90 A) Alternator (120 A) |
| S178 | 30 | ABS (pompa) |
| S179 | 30 | ABS |
| S180 | 30 | Wentylator chłodnicy |
Położenie przekaźników i bezpieczników
| Lokalizacje bezpieczników na płycie przekaźnika | ||
| A | – | Bezpiecznik regulacji siedzenia |
| b | – | Bezpieczniki do V192 – Pompa próżniowa do hamulców (od maja 2002) |
| C | – | Bezpiecznik regulatora szyby, centralny zamek i podgrzewane lusterko zewnętrzne (tylko modele z systemem komfortu i regulatorem szyby) |
| Pozycje przekaźnika na płycie przekaźnika | ||
| 1 | J4 – Dwutonowy przekaźnik klaksonu (53) | |
| 2 | J59 – przekaźnik odciążający styk X (18) J59 – przekaźnik odciążający styk X (100) | |
| 3 | Pusty | |
| 4 | J17 – Przekaźnik pompy paliwa (409) J52 – Przekaźnik świec żarowych (103) | |
| V/VI | J31 – Przekaźnik automatycznego przerywanego mycia i wycierania, bez układu spryskiwaczy reflektorów (377), -z układem spryskiwaczy reflektorów (389), -z czujnikiem deszczu (192) | |
| Lokalizacje przekaźników na 13-pozycyjnym dodatkowym nośniku przekaźnika nad płytą przekaźnika, pojazdy z kierownicą po lewej stronie | ||
| 1 | Pusty | |
| 2 | J398 – Przekaźnik zdalnego zwalniania tylnej pokrywy (79) J546 – Jednostka sterująca zdalnego zwalniania tylnej pokrywy (407) |
|
| 3 | Pusty | |
| 4 | J5 – Przekaźnik świateł przeciwmgielnych (53) | |
| 5 | J453 – Wielofunkcyjna jednostka sterująca kierownicy (450) | |
| 6 | J453 – Wielofunkcyjna jednostka sterująca kierownicy (450) | |
| 7 | J508 – Przekaźnik tłumienia światła hamowania (206) | |
| 8 | J99 – Przekaźnik podgrzewanego lusterka zewnętrznego (53) J541 – Przekaźnik zaworu odcinającego chłodziwo (53) |
|
| 9 | J17 – Przekaźnik pompy paliwa, czterokołowy diesel, (53) | |
| 10 | J17 – Przekaźnik pompy paliwa (pompa wstępna) (167) | |
| 11 | J226 – Blokada rozrusznika i przekaźnik światła cofania (175) | |
| 12 | J317 – Przekaźnik napięcia zasilania zacisku 30 (109) | |
| 13 | J151 – Przekaźnik ciągłego obiegu chłodziwa (53) | |
| Lokalizacje bezpieczników na 13-pozycyjnym dodatkowym nośniku przekaźnika, pojazdy z kierownicą po lewej stronie: | ||
| D | – | Pusty |
| E | – | Pusty |
| F | 15A | S30 – Pojedynczy bezpiecznik wycieraczki tylnej szyby (od grudnia 2005 r.), S144 – Bezpiecznik centralnego zamka systemu alarmowego (kierunkowskaz ATA) |
| G | 15A | S111 – Bezpiecznik systemu antywłamaniowego (klakson ATA) |
| 1 | J453 – Wielofunkcyjna jednostka sterująca kierownicy (450) | |
| 2 | J453 – Wielofunkcyjna jednostka sterująca kierownicy (450) | |
| 3 | J5 – Przekaźnik świateł przeciwmgielnych (53) | |
| 4 | Pusty | |
| 5 | J398 – Przekaźnik zdalnego zwalniania tylnej pokrywy (79) J546 – Jednostka sterująca zdalnego zwalniania tylnej pokrywy (407) |
|
| 6 | Pusty | |
| 7 | J151 – Przekaźnik ciągłego obiegu chłodziwa (53) | |
| 8 | J317 – Przekaźnik napięcia zasilania zacisku 30 (109) | |
| 9 | J226 – Blokada rozrusznika i przekaźnik światła cofania (175) | |
| 10 | J17 – Przekaźnik pompy paliwa (pompa wstępna) (167) | |
| 11 | J17 – Przekaźnik pompy paliwa, czterokołowy diesel, (53) | |
| 12 | J99 – Przekaźnik podgrzewanego lusterka zewnętrznego (53) J541 – Przekaźnik zaworu odcinającego chłodziwo (53) J193 – Przekaźnik zapalniczki (53) |
|
| 13 | J508 – Przekaźnik tłumienia światła hamowania (206) | |
| D | 15A | S144 – Bezpiecznik centralnego zamka przeciwkradzieżowego (kierunkowskaz ATA) |
| E | 15A | S111 – Bezpiecznik systemu antykradzieżowego (klakson ATA) S30 – Pojedynczy bezpiecznik wycieraczki tylnej szyby (od grudnia 2005 r.) |
| F | – | Pusty |
| G | – | Pusty |
