Seat Ibiza V (2019) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza V z lat: 2019.

Seat Ibiza w wersji z 2019 roku kontynuowała 5. generację tego popularnego subkompaktowego samochodu, która była produkowana od 2017 roku.

Wygląd: Seat Ibiza z 2019 roku nadal miała charakterystyczny i dynamiczny design marki Seat. Możliwe, że w 2019 roku wprowadzono pewne uaktualnienia stylizacyjne, które mogły obejmować nowe opcje kolorów, wzory kół itp.
Silniki: Podobnie jak w przypadku wersji z 2018 roku, Seat Ibiza z 2019 roku zapewne oferowała różne opcje silników, w tym benzynowe i diesla, z różnymi poziomami mocy i efektywnością paliwową.
Wersje nadwozia: Samochód był dostępny w różnych wersjach nadwozia, takich jak 3-drzwiowy hatchback i 5-drzwiowy hatchback, a także w zależności od rynku, możliwe, że wersja kombi była również dostępna.
Technologia: Seat Ibiza z 2019 roku mogła zostać wyposażona w różne nowoczesne technologie, takie jak zaawansowane systemy multimedialne, łączność Bluetooth, systemy bezpieczeństwa, a także systemy wspomagające jazdę i inne udogodnienia, które podnosiły komfort i bezpieczeństwo.
Bezpieczeństwo: Model ten prawdopodobnie nadal oferował zaawansowane systemy bezpieczeństwa, które zapewniały maksymalny poziom ochrony dla kierowcy i pasażerów.
Popularność: Seat Ibiza z 2019 roku prawdopodobnie utrzymywała swoją popularność jako wydajny, kompaktowy samochód, który przyciągał zarówno młodszych kierowców, jak i osoby poszukujące niezawodnego i ekonomicznego auta do codziennych przejazdów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Seat Altea (2012) - schematy bezpieczników i przekaźników

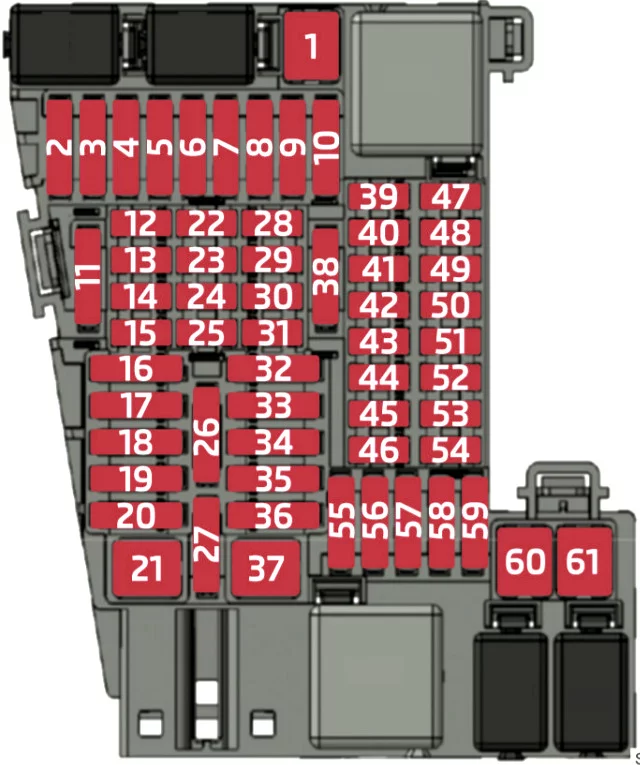

Bezpieczniki po lewej stronie od tablicy rozdzielczej

Bezpiecznik wymienić wyłącznie na bezpiecznik o takim samym amperażu (ten sam kolor i oznakowania) oraz wielkości.

Seat Ibiza V (2019) - schematy bezpieczników i przekaźników

Numer	Opis/Ampery [A]
1	Zaczep holowniczy	20
2	Zapalniczka /Gniazdo zasilania 12V	20
3	Wzmacniacz dźwięku	30
5	Dach panoramiczny	30
6	Centralny zamek	40
8	Dmuchawa nagrzewnicy/Climatronic	30
10	Zaczep holowniczy	20
11	Wskaźnik poziomu CNG	7,5
13	Przełącznik świateł, kolumna kierownicy LSS i SMLS, port diagnostyczny, czujnik deszczu/światła	7,5
14	Kolumna kierownicy LSS: przełączniki wycieraczek	10
15	Tablica przyrządów	7,5
16	Zasilanie świateł z prawej strony	40
17	Sterowanie szybą w prawych drzwiach	30
18	Wycieraczki przedniej szyby	30
19	Radio, system multimedialny	25
20	Ogrzewanie tylnej szyby	30
21	Moduł sterujący SCR	30
23	Kamera cofania	7,5
24	Centrum Łączności, wejście zewnętrznego źródła audio (Double USB-Aux IN), wyświetlacz MIB	5
25	Układ elektroniczny kolumny kierownicy (MFL)	7,5
26	Bramka	7,5
27	Moduł sterujący aktywnego zawieszenia	7,5
28	Czujnik DWA	7,5
29	Klakson DWA	7,5
31	Moduł sterujący klimatyzacji 9AA/9AB	7,5
31	Moduł sterujący Climatronic 9AK	15
32	Kolumna kierownicy LSS, bez systemu Kessy	7,5
33	Sterowanie szybą w lewych drzwiach	30
35	Zasilanie świateł z lewej strony	40
36	Sygnał dźwiękowy	20
37	Moduł sterujący podgrzewanych foteli	30
38	Zasilanie BCM C63	30
39	BSD, PDC, MRR, PLA	10
40	Przełącznik świateł, wejście diagnostyczne, regulator zasięgu reflektorów, kolumna kierownicy LSS: światła, światła halogenowe, przełącznik, bieg wsteczny, lusterko elektrochromatyczne, RKA bez radia.	7,5
41	Ustawianie niezłożonych lusterek zewnętrznych,	7,5
42	Pedał sprzęgła, przekaźniki zapłonu, cewka przekaźnika CNG, czujnik ciśnienia klimatyzacji	7,5
43	Cewka przekaźnika DWP, silnik wycieraczki tylnej szyby, dysze podgrzewane	15
44	Poduszka powietrzna	7,5
45	Lewe światło przednie LED	7,5
46	Prawe światło przednie LED	7,5
48	Blokada kolumny kierownicy, moduł sterujący Kessy	7,5
49	Przekaźnik SCR	7,5
53	Dźwignia zmiany biegów skrzyni automatycznej, ZSS	7,5
58	Pompa spryskiwacza przedniej szyby	7,5
59	Podgrzewane lusterka boczne	10
60	Zaczep holowniczy	30
61	Zaczep holowniczy	30

Zobacz także: Seat Altea (2010-2011) - schematy bezpieczników i przekaźników

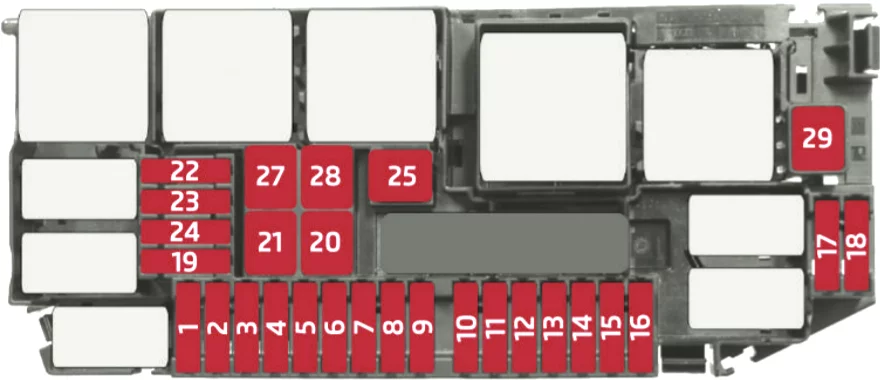

Układ bezpieczników w komorze silnika

Seat Ibiza V (2019) - schematy bezpieczników i przekaźników

Numer	Opis/Ampery [A]
1	Moduł wtrysku silnika MPI	10
	Moduł wtrysku silnika TSI	15
	Moduł wtrysku silnika wysokoprężnego	30
2	Zawór odmierzający paliwo (TJ4/T6P/TJ7), pompa płynu chłodzącego o niskiej temperaturze (TJ4/T6P/TJ7); zawór regulacji ciśnienia oleju (TJ1), zawór chłodzenia AGR (TJ1), górna i dolna pompa wody (TJ1), cewka przekaźnika SCR, zawór głowicy cylindrów	7,5
3	Sondy lambda	15
4	Przekaźnik pompy silnika benzynowego (MPI), moduł sterujący wskaźnika (TSI i wysokoprężny)	15
5	Wentylator elektryczny (EC), zawór LDR, zawór pochłaniacza par i zawór zmienny, zawór regulacji ciśnienia oleju, zawory odłączania cylindrów, czujnik WIV i regulator ciśnienia CNG	10
6	Świece zapłonowe (MPI i TSI)	20
6	Przekaźnik świecy żarowej, opornik przewodu ssącego (Diesel)	7,5
7	Pompa próżniowa (TSI, CNG)	15
8	Cewka przekaźnika wtryskiwaczy i EKP (MPI), zawór dozujący (silniki wysokoprężne)	10
9	Czujnik wspomagania	7,5
10	Akumulator Vref: Bramka, BDM i BCM	7,5
12	Odłączalna sprężarka	10
14	Moduł wtryskowy, przekaźnik główny silnika, ESC/ABS, cewka przekaźnika 87	7,5
15	Automatyczna skrzynia biegów DQ200 i AQ160	30
17	50 diagnostyka	7,5
18	Silnik rozrusznika BDM	30
20	ESC (pompa)	60
20	ABS (pompa)	40
21	ESC/ABS (zawory)	25
24	Wentylator elektryczny TH4 bez klimatyzacji dla krajów o umiarkowanym klimacie	30
25	Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie	20
25	PTC1	40
26	Wentylator elektryczny TJ1/TJ4/TJ7/T6P lub TH4/T5I dla krajów o ciepłym klimacie	50
27	Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie	30
27	PTC2	40
28	PTC3	40
