W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renaulta Fluence z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Komora silnika

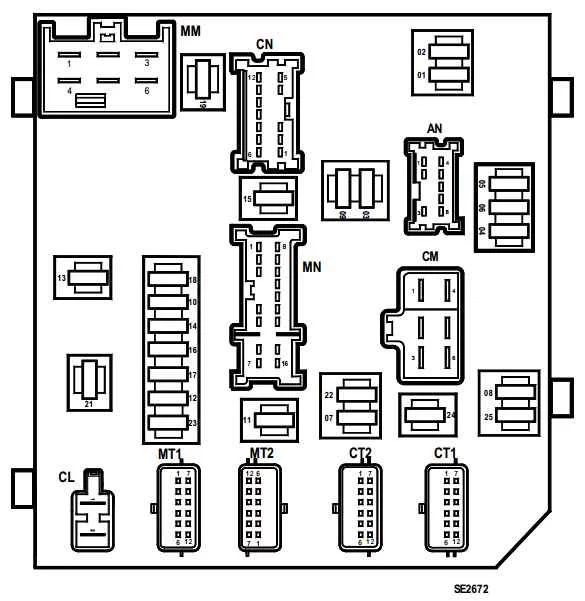

Skrzynka bezpiecznikowa
Opis
- 10A – Światło boczne (prawy reflektor, prawe światło tylne, reflektory), oświetlenie tablicy rejestracyjnej, oświetlenie zapalniczki, oświetlenie przełączników szyb elektrycznych, system audio, jednostka sterująca systemu nawigacji, oświetlenie przełączników i przełączników na tablicy rozdzielczej
- 10A – Światło pozycyjne (reflektor lewy, lampa tylna lewa), lampa lewa na tylnej klapie
- 15A – Pompa spryskiwacza reflektorów
- 20A – Światła przeciwmgielne
- 10A – Światła drogowe (lewy reflektor blokowy)
- 10A – Światła drogowe (prawy reflektor)
- 15A – Gniazdo diagnostyczne, przekaźnik ogrzewania tylnej szyby, przełącznik trybu automatycznej skrzyni biegów, elektryczny korektor reflektorów, sterownik lamp wyładowczych, sterownik ogrzewania dodatkowego, ogranicznik prędkości, automatyczny hamulec postojowy, sterownik automatycznego parkowania, lusterko z możliwością przyciemniania w przedziale pasażerskim
- 30A – do centralki ABS, ESP
- 30A – Wycieraczka przednia
- 10A – Jednostka sterująca poduszki powietrznej
- 20A – Nie używany
- 7,5A – Sterownik automatycznej skrzyni biegów
- 25A – System zarządzania silnikiem
- 15A – Czujniki stężenia tlenu – ogrzewanie
- 20A – Sterownik automatycznej skrzyni biegów
- 5A – Sygnały hamowania, elektryczna jednostka sterująca, elektryczne wspomaganie kierownicy
- 10A – Czujnik trybów pracy automatycznej skrzyni biegów, elektrokorektor reflektorów, przekaźnik świateł cofania
- 15A – Jednostka sterująca urządzeniami elektrycznymi
- 30A – Rozrusznik
- – Nieużywany
- 20A – Moduł paliwowy, cewki zapłonowe
- 10A – Sprzęgło elektromagnetyczne sprężarki klimatyzatora
- 5A – układ wtrysku ECU
- 20A – Światła mijania (lewy reflektor), elektrokorektor
- 20A – Światła mijania (prawy reflektor), elektrokorektor
Dodatkowa skrzynka
Znajduje się w skrzynce połączeniowej w komorze silnika pod zespołem zabezpieczającym i przełączającym.
Opis
- A – Nieużywany
- B – Przekaźnik podgrzewacza paliwa (450)
- C – Przekaźnik światła cofania (602)
- D – Nieużywany
- F1 – 80A jednostka interfejsu grzejnika (1550)
- F2 – 70A podgrzewanie bloku (257)
- F3 – 50A ECU skrzyni biegów (119)
- F4 – 80A jednostka interfejsu grzejnika (1550)
- F5 – 60A Wentylator elektryczny (188) przez przekaźnik wysokiej prędkości wentylatora elektrycznego (234)
- F6 – 20A Podgrzewacz paliwa (449)
- F7 – nie używany
- F8 – 30A – Sterowanie przekaźnikiem wentylatora elektrycznego (234)
- F9 – nie używany

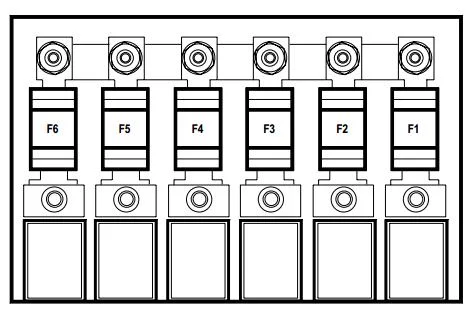

Skrzynka w pobliżu akumulatora
Opis
- F1 – 190A Rozrusznik
- F2 – skrzynka bezpieczników i przekaźników 50A w przedziale pasażerskim
- F3 – skrzynka bezpieczników i przekaźników 80A (jednostka sterująco-przełączająca) w komorze silnika 1, skrzynka bezpieczników i przekaźników w przedziale pasażerskim
- F4 – 300A / 190A bezpiecznik w komorze silnika i skrzynka przekaźników 2 / alternator
- Elektryczne wspomaganie kierownicy F5 – 80A
- F6 – 35A elektroniczna jednostka sterująca silnika (ECU) / skrzynka bezpieczników i przekaźników (jednostka sterująca i przełączająca) w komorze silnika 1
- F7 – 5A skrzynka bezpieczników i przekaźników (jednostka sterująco-przełączająca) w komorze silnika 1
Skrzynka bezpieczników dużej mocy (2)
Opis
- 70A – dodatkowa nagrzewnica przedziału pasażerskiego
- 80A – skrzynka bezpieczników i przekaźników w przedziale pasażerskim
- 80A – skrzynka bezpieczników i przekaźników w przedziale pasażerskim
- 80A – skrzynka bezpieczników i przekaźników (jednostka sterująco-przełącznikowa) w komorze silnika 1, skrzynka bezpieczników i przekaźników w przedziale pasażerskim
- 30A – dodatkowa grzałka
- 50A – ABS ECU z ESP
Przekaźnik wentylatora elektrycznego układu chłodzenia silnika może być umieszczony oddzielnie, obok samego wentylatora elektrycznego.

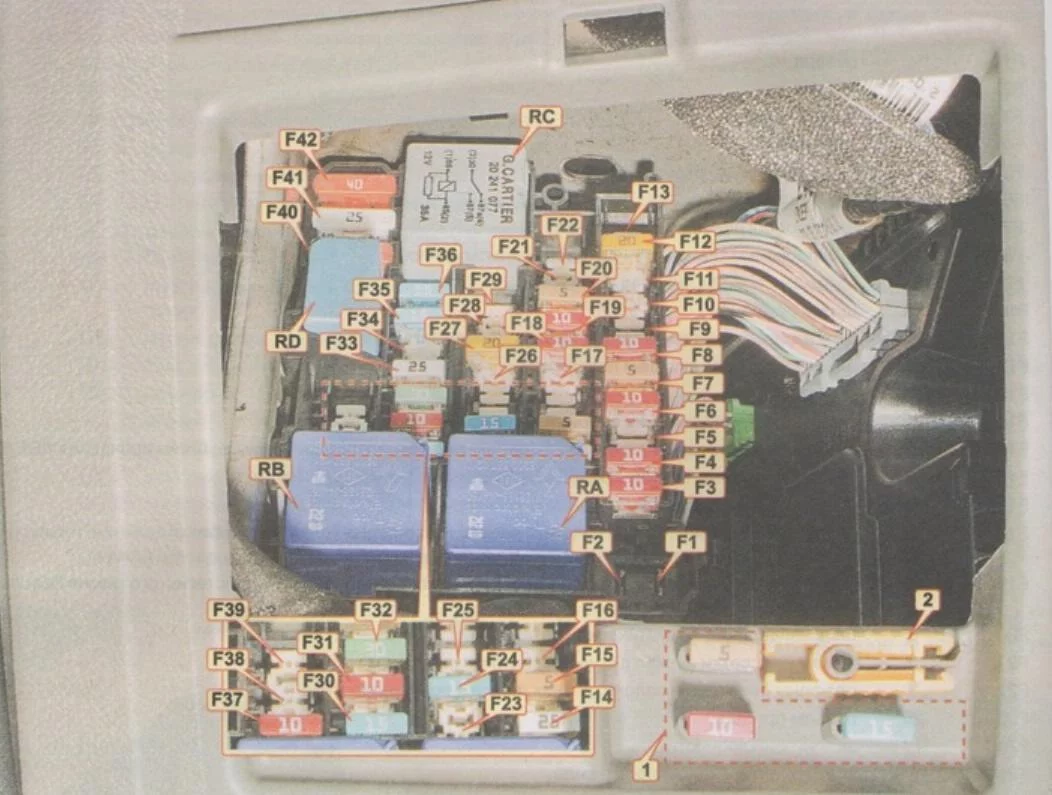

Przedział pasażerski
Znajduje się po lewej stronie kierownicy.
Opis
| F1 |
Zapasowy |
| F2 |
Zapasowy |
| F3 |
Zapalniczka 10A |
| F4 |
Tylne gniazdo 10A |
| F5 |
Gniazdo 10A w bagażniku |
| F6 |
System audio 10A |
| F7 |
Elektrycznie podgrzewane lusterka zewnętrzne 5A |
| F8 |
Spryskiwacz przedniej szyby 10A, wskaźnik otwartych drzwi |
| F9 |
Automatyczny hamulec postojowy 30A |
| F10 |
10A tablica przyrządów |
| F11 |
Fotel 25A, przełączniki kolumny kierownicy |
| F12 |
20A podgrzewany elektrycznie fotel pasażera |
| F13 |
Zapasowy |
| F14 |
Elektryczny regulator szyb 25A do przednich drzwi pasażera |
| F15 |
Przełącznik świateł hamowania 5A, czujnik położenia pedału hamulca, jednostka sterująca ABS / ESP |
| F 16 |
25A elektryczny regulator szyb prawych tylnych drzwi |
| F17 |
25A elektryczny regulator szyb lewych tylnych drzwi |
| F18 |
10A lampka w schowku, lewa lampka w bagażniku, lampki drzwi, lampki lusterek w osłonie przeciwsłonecznej, czujnik deszczu |
| F19 |
Zegar 10A, wskaźnik temperatury zewnętrznej, wskaźnik ostrzegawczy pasów bezpieczeństwa, złącze systemu audio |
| F20 |
Jednostka sterująca klimatyzacji 5A |
| F21 |
Lampy lustrzane 3A w osłonach przeciwsłonecznych |
| F22 |
Klosze lamp wewnętrznych 3A, czujnik deszczu i światła |
| F23 |
Złącze przyczepy 20A |
| F24 |
Tylna wycieraczka 15A |
| F25 |
Wewnętrzne lusterko wsteczne 3A |
| F26 |
System nawigacji 30A 10A, zmieniarka CD, system audio |
| F27 |
System audio 20A, jednostka sterująca hamulca postojowego |
| F28 |
Zapasowy |
| F29 |
Zapasowy |
| F30 |
Kierunkowskazy 15A |
| F31 |
10A tablica przyrządów |
| F32 |
30A elektryczne drzwi kierowcy regulatora szyb |
| F33 |
Centralny zamek 25A |
| F34 |
Zapasowy |
| F35 |
Zegar 15A, wskaźnik temperatury zewnętrznej, wyświetlacz telefonu |
| F36 |
Gniazdo diagnostyczne 15A, przekaźnik klaksonu, centralka alarmowa, syrena |
| F37 |
Sygnały hamowania 10A, ECU |
| F38 |
Automatyczny hamulec postojowy 30A |
| F39 |
Zapasowy |
| F40 |
Wentylator klimatyzacji 40A |
| F41 |
Elektryczny szyberdach 25A |
| F42 |
Ogrzewanie tylnej szyby 40A |
- RA 70А – przekaźnik mocy (+akumulator) z opóźnionym wyłączeniem (bez wyłączania przy uruchomieniu)
- RB 70A – przekaźnik mocy (+akumulator) z opóźnionym wyłączeniem (z wyłączeniem zasilania przy starcie)
- RC 40C – Przekaźnik podgrzewanej tylnej szyby
- RD 20A – przekaźnik klaksonowy
Dodatkowe elementy
Skrzynka 1
Umieszczony w przedziale pasażerskim, w lewej dolnej części deski rozdzielczej, z boku kolumny kierownicy.
Opis
- F1 – Bezpiecznik zasilania 40A dla przekaźnika podnośnika szyb (703), sterowanie przekaźnikiem bezpieczeństwa dzieci (750)
- F2 –
- F3 –
- F4 –
- A – 40A Przekaźnik szyby elektrycznej
- B – 40A Przekaźnik urządzenia przytrzymującego dla dzieci z tyłu elektrycznie sterowanej szyby (750)
- C – 70A 2 przekaźniki „+” przy pracującym silniku (1616) do zasilania wentylatora kabiny pasażerskiej
Przekaźnik ogrzewania przedniego siedzenia
Ta skrzynka przekaźników znajduje się pod siedzeniem pasażera: przekaźnik 40A „+” z pracującym silnikiem do zasilania elementów grzewczych fotela kierowcy i pasażera.
